Проверка разгона
Разгон по BCLK
В отличие от системных плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
По сравнению с недавно протестированной Maximus VI Extreme у материнской платы нет опции Source Clock Tuner, так что предварительно можно ожидать поведения, схожего с протестированными ранее Z87-A, Z87-PLUS и Sabertooth Z87. Предположение подтвердилось уже при первых экспериментах с CPU Strap 100.

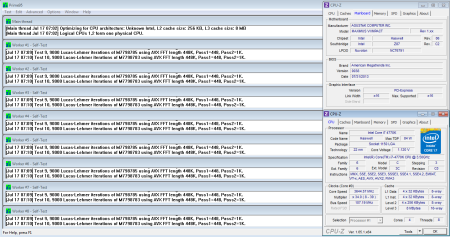

При использовании CPU Strap 100 МГц Maximus VI Impact смогла разогнать процессор до 107.2 МГц:
реклама

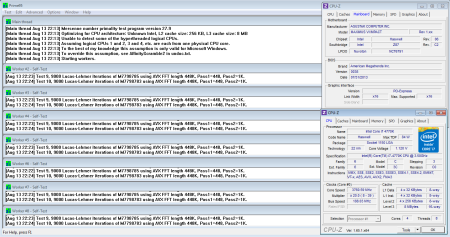

При использовании CPU Strap 125 МГц материнская плата разогнала i7-4770K до 141.3 МГц:
При использовании CPU Strap 167 МГц плата разогнала процессор до 188 МГц:
Конечно, до результатов Maximus VI Extreme (показавшей 118.06 МГц / 146.7 МГц / 195.6 МГц) тестируемой материнской плате далеко, но все же результаты разгона базовой частоты нельзя назвать плохими. Для экспериментов с разгоном процессора/памяти диапазона изменения настроек достаточно.
Разгон оперативной памяти
Замер напряжения питания памяти:
реклама
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Судя по его показаниям, плата ASUS склонна к легкому завышению напряжения питания памяти, хотя отклонения можно назвать небольшими.
Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung будет использоваться комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

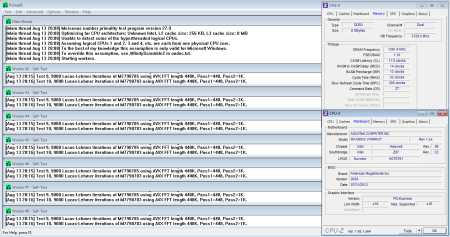

При разгоне комплекта G.Skill материнская плата показала результат 2637 МГц, то есть повторила результат разгона Maximus VI Extreme:
Результат примерно на 10 МГц выше, чем показали большинство Z87 материнских плат ASUS ранее.

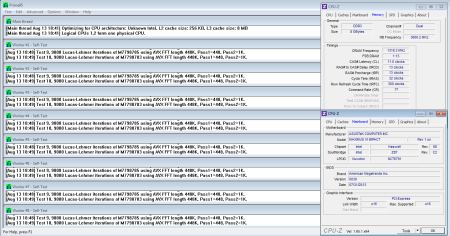

В случае с комплектом Corsair была достигнута частота работы памяти 2760 МГц:
В дальнейшем еще предстоит выяснить, что послужило ограничением – «кит» DDR3, материнская плата или просто не максимально удачно подобранные настройки, а пока таков результат первой «пристрелки» комплекта.
По поведению можно отметить требовательность процессора на System Agent Voltage: для 2760 МГц необходимо было выставлять уже 1.08 В, в то время как для 2750 МГц – 1.03 В, а для 2600 МГц и вовсе 0.93 В. Стоит отметить, что при частоте 2760 МГц система была стабильна под нагрузкой, в то время как при 2770 МГц уже не проходила POST.
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 5.
Стендовый процессор немногим ранее был скальпирован, и штатный термоинтерфейс между кристаллом и теплораспределителем сменился жидким металлом. В качестве системы охлаждения теперь применяется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными платами существенно отодвинут.
реклама
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

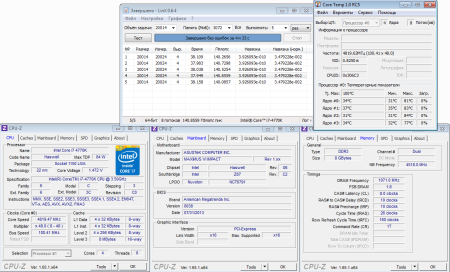

Для расслабленных настроек CPU Cache был достигнут результат разгона процессора 4819 МГц, что является лучшим показателем среди протестированных системных плат на данный момент.
Хотя причиной тут скорее является устоявшаяся на момент тестирования Maximus VI Impact прохладная погода, что помогло увеличить напряжение питания ЦП. В любом случае, разница составляет менее 10 МГц и не принципиальна.

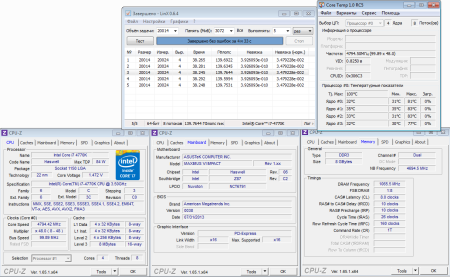

При установке более агрессивного режима разгона CPU Cache с разгоном процессора пришлось откатиться до 4794 МГц:
Это лучший результат среди рассмотренных ранее плат. При этом с одновременным разгоном процессора и CPU Cache разница в разгоне между материнскими платами возросла, в таком режиме разгона разница в температурах более ощутима.
- CPU Input Voltage: 2.2 В;
- CPU Core Voltage: 1.462 В;
- CPU Cache Voltage: 1.455 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на системную плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Радиатор набора системной логики |
|
|
Что касается температурного режима преобразователя питания, то материнская плата стресс-тест не прошла, все же площадь радиаторов для пассивного охлаждения слишком мала. Да и форм-фактор Mini-ITX и жидкостное охлаждение ЦП при отсутствии обдува радиаторов платы – это перебор. На температуру в 101 градус радиатор преобразователя питания вышел за 12 минут, после чего видимо сработала температурная защита: система выключилась и отказалась включаться вплоть до остывания чуть ли не до комнатной температуры.
В случае с радиатором системной логики никаких проблем с температурным режимом не возникло.
Встроенный звук
На сей раз результаты в RightMark Audio Analyzer снять не удалось, программа упорно рапортовала об ошибке «Inter-channel leakage in the recorded signal», хотя провод был подключен правильно и проверялся с другой материнской платой, так что увы.
Могу лишь субъективно отметить, что по сравнению с домашним компьютером на базе Maximus V Extreme (кодек ALC898) разницы при прослушивании музыки я не обнаружил.
Заключение
ASUS Maximus VI Impact – вторая попытка компании ASUS выпустить оверклокерскую материнскую плату форм-фактора Mini-ITX. Какие же впечатления остались по итогам тестирования? В первую очередь, конечно, это удивление от того, какой функциональностью удалось наделить плату с размерами 170x170 мм. Тут есть и модуль Wi-Fi, модуль Bluetooth, кнопки включения/перезагрузки системы, индикатор POST-кодов, а также восьмифазный преобразователь питания процессора и внешняя звуковая карта.
С другой стороны, без недочетов, которые являются следствием используемого форм-фактора, не обошлось. Так, при установленной в систему видеокарте перекрывается доступ к слотам оперативной памяти, точки замера напряжений присутствуют чисто номинально, в реальности ими практически невозможно воспользоваться, можно отметить и неудобное расположение портов SATA. Помимо всего прочего, материнская плата не прошла температурный стресс-тест.
Если суммировать плюсы и минусы рассмотренного решения, то итоговые впечатления скорее положительные, нежели отрицательные. Все же перед нами уникальный продукт.
Плюсы:
- Форм-фактор Mini-ITX;
- Наличие интерфейсов Wi-Fi и Bluetooth;
- Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
- Наличие переключателя LN2 Mode;
- Наличие интерфейса ROG connect;
- Широкие возможности по управлению оборотами вентиляторов;
- Мощный преобразователь питания процессора;
- Предсказуемость материнской платы при разгоне;
- Наличие профилей настроек разгона памяти для различных микросхем.
Минусы:
- Не слишком удобная компоновка платы, как следствие используемого форм-фактора;
- Температурный стресс-тест материнская плата не прошла.
Страница материнской платы ASUS Maximus VI Impact на официальном сайте производителя:
