Тестируем разные варианты GeForce GTX 770: Palit GTX 770 JetStream и Gainward GTX 770

Оглавление

Вступление

Лаборатория продолжает цикл материалов, посвященных графическим ускорителям серии NVIDIA GeForce GTX 770. Не секрет, что сердцем новых решений стал не такой уж и новый видеопроцессор поколения Kepler – GK104. Исходя из того, что он не планировался изначально как топовой продукт, разводка печатной платы не была очень сложной. Здесь не нужно было мудрить с широкой шиной памяти в 384 бит, все ограничилось привычными 256 битами. То же самое можно сказать о системе питания – пять фаз на видеопроцессор, по одной на память и PLL. А если говорить о возможности одновременного подключения нескольких мониторов, то этим теперь блещут даже интегрированные решения.

Разумеется, у процессора GK104 остаются неплохие показатели производительности в современных приложениях, а также умеренное тепловыделение. Поэтому он получил большое распространение и NVIDIA не торопится отправлять его на пенсию, разумно считая, что он еще принесет прибыль. Желтую майку лидера перенял GK110, который тоже не очень молод, но был послан в народ сначала в обличие полубога – GTX Titan, а затем и в версии попроще – GTX 780. Эти две серии видеокарт гораздо сложнее в производстве за счет размеров кристалла и усложняющей разводку плат шины памяти 384 бита. Поэтому наивно полагать, что продавая их по таким баснословным ценам, компания NVIDIA получает суперприбыль.

Гораздо больше денег можно выручить, продавая массовые решения с низкой себестоимостью. Ход с переименованием GTX 680 в GTX 770 получился беспроигрышным, конечный покупатель получил продукт чуть быстрее и чуть дешевле. Неважно, как его будут звать, лишь бы производительность была высокая и по карману било не сильно. Можно отметить, что любители сэкономить очень часто обращают свой взор в сторону продукции компаний Palit и Gainward. Хотя правильнее будет сказать не «компаний», а брендов, поскольку компания-производитель у них одна.

Итак, у нас на очереди два варианта. Первый – гордость фирмы Palit, видеокарта серии JetStream. Второй – обычная карточка с логотипом Gainward, но с фирменной системой охлаждения. Это Palit GTX 770 JetStream 2 Гбайта и Gainward GTX 770 2 Гбайта, предоставленные для обзора нашим партнером – компанией Регард.

Palit GTX 770 JetStream 2 Гбайта

Многие пользователи знают компанию Palit и горячо любят ее продукцию за демократичные цены. Действительно, иногда приятно получить небольшой дисконт на видеокарту с эталонным дизайном. Несмотря на то, что многие крупные компании расширяют гарантию на свои устройства до трех лет, Palit еще робеет и предлагает лишь два, но это уже прогресс по сравнению с одним годом, бывшим немногим ранее. Мне самому неоднократно приходилось сталкиваться с тем, что различные компьютерные устройства отправляются в свой электронный рай не на первом году жизни, а на втором или вовсе на третьем. Да, инвестируя в покупку солидные деньги, хочется быть уверенным, что она проработает как можно дольше, а в случае скоропостижной кончины продукта удастся получить полную компенсацию.





Серия JetStream компании Palit – вершина ее продукции. Как правило, эти видеокарты снабжаются фирменной системой охлаждения и работают на повышенных частотах. Под стать этому выполнена упаковка. Она абсолютно не похожа на обычные модели производителя.

450x318  20 KB. Big one: 1000x707  66 KB

Габариты коробки не назовешь маленькими, они существенно превосходят саму видеокарту.

450x322  25 KB. Big one: 1000x716  87 KB

С лицевой стороны на матовом черном фоне глянцем выведен иероглиф, обозначающий "ветер".

302x450  20 KB. Big one: 672x1000  75 KB

В левом верхнем углу золотыми буквами обозначен логотип производителя, по центру в том же стиле выдержана надпись JetStream, а внизу размещена привычная вставка с наименованием серии ускорителя.

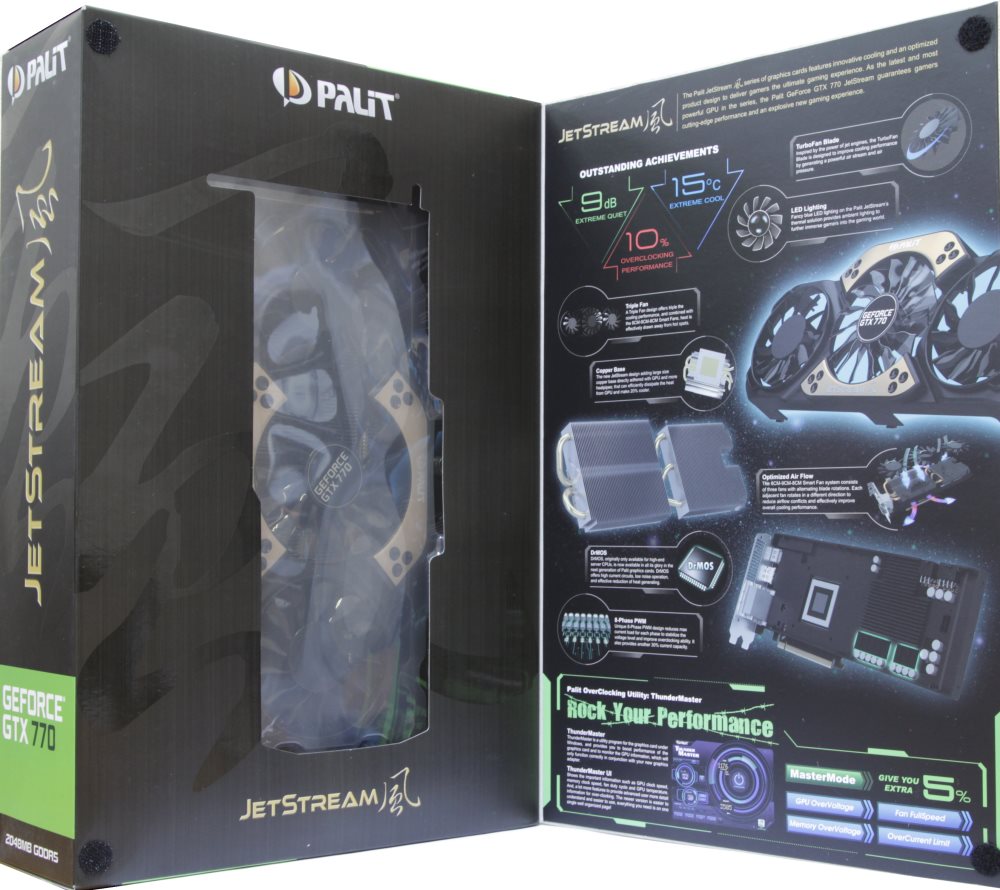

Лицевая часть по совместительству является крышкой, за которой скрывается окошко, позволяющее рассмотреть видеокарту.

450x401  37 KB. Big one: 1000x890  134 KB

На другой стороне подробно описываются преимущества фирменной системы охлаждения. Там же есть несколько слов о питании и утилите для разгона и мониторинга под названием Thunder Master.





Вся обратная сторона отдана на откуп компании NVIDIA.

300x450  35 KB. Big one: 666x1000  146 KB

Здесь можно увидеть три вставки из игр, а также найти информацию о характеристиках графического процессора, его особенностях и возможностях.

Сверху коробки присутствует ручка для переноски. Что находится внутри?

450x212  15 KB. Big one: 1000x470  51 KB

Прежде всего это сама видеокарта, которая зафиксирована в пластиковом контейнере. После его извлечения можно обнаружить комплект поставки.

450x208  12 KB. Big one: 1000x463  45 KB

Среди аксессуаров можно найти следующее.

450x325  24 KB. Big one: 1000x722  88 KB
  • Один переходник питания 8-pin PCI-e - 2x 6-pin PCI-e;
  • Один переходник DVI - D-Sub;
  • Один переходник HDMI - DVI.

Последний переходник позволяет подключить сразу три монитора с интерфейсом DVI.





Информационных носителей не так уж и много.

450x217  16 KB. Big one: 1000x483  57 KB
  • Одна наклейка;
  • Инструкция пользователя;
  • Диск с программным обеспечением и драйверами.

Негусто. С другой стороны, непонятно, что еще нужно? Предупреждение о том, чтобы не хватать горячую карту жирными пальцами и не дотрагиваться языком до испарителя фреонки? Вряд ли это поможет тем, кто осмелится на подобное.

Из пластикового контейнера вынимаем саму видеокарту и смотрим на нее со всех сторон.

300x212  13 KB. Big one: 1000x705  79 KB 300x212  14 KB. Big one: 1000x705  100 KB

Похоже, что применен нереференсный дизайн печатной платы. Установлена оригинальная система охлаждения JetStream с тремя вентиляторами 80, 92 и 80 мм. Однако чтобы точно убедиться, что перед нами не «референс», стоит полностью снять кулер.

300x153  14 KB. Big one: 1000x511  107 KB 300x153  15 KB. Big one: 1000x511  120 KB

Да, действительно, дизайн не эталонный и даже не похож на своего предшественника GTX 680 JetStream.

450x217  28 KB. Big one: 1500x724  228 KB

Внизу справа видно восемь фаз питания. Здесь используются транзисторы типа DrMOS. Это микросхемы SiC780 производства компании Vishay Siliconix.





450x258  40 KB. Big one: 1000x574  140 KB

В качестве ШИМ-контроллера используется микросхема ON Semiconductor NCP4208, которая распаяна с обратной стороны.

300x300  18 KB

Спереди вверху можно обнаружить еще две фазы. За них отвечает ШИМ-контроллер с маркировкой D7=ED.

450x382  49 KB

С обратной стороны можно заметить такую интересную картину. Это площадки для замера напряжения на трех шинах, а вверху гарантийным стикером заклеено какое-то место для установки переключателя.

450x339  44 KB. Big one: 1000x753  160 KB

Спереди по центру находится графический процессор NVIDIA GK104.

450x450  33 KB. Big one: 1000x1000  133 KB

С обратной стороны печатной платы в этом месте скопилось множество силовых элементов.

450x450  66 KB. Big one: 1000x1000  229 KB

Микросхемы памяти размещены лишь на лицевой стороне и, как обычно, окружают графический процессор. Тип остался неизменным – это снова GDDR5 производства компании Samsung в количестве восьми штук.

300x260  20 KB

Вместе они по-прежнему образуют 256-тиразрядный интерфейс обмена данными, а также обеспечивают совокупный объем, равный 2 Гбайтам.

Посмотрим, что представляет собой система охлаждения.

450x227  25 KB. Big one: 1000x505  90 KB

Демонтаж лучше начинать с кожуха, в который вмонтированы три вентилятора 80, 92 и 80 мм производства компании Power Logic.

300x117  12 KB. Big one: 1000x391  69 KB 300x117  11 KB. Big one: 1000x391  68 KB

Крепится он при помощи пластиковых защелок по краям. Теперь можно увидеть, как расположен радиатор.

450x201  24 KB. Big one: 1000x446  105 KB

Его держат с обратной стороны четыре винта и специальная пружинящая рамка. После их демонтажа радиатор можно снять и перед нами откроется такая картина.

450x208  19 KB. Big one: 1000x462  69 KB

Поверхность платы закрывает черная рамка из алюминиевого сплава. В некоторых местах проделаны технологические отверстия, для того чтобы она огибала высокие элементы. В месте, где осуществляется контакт с силовыми элементами, сделаны небольшие ребра. Таким образом импровизируется подобие радиатора.

300x107  7 KB. Big one: 1000x357  35 KB 300x107  8 KB. Big one: 1000x357  35 KB

Помимо функций отвода тепла, рамка обеспечивает дополнительную жесткость конструкции и именно к ней на защелках крепится кожух. Посмотрим на радиатор.

300x111  10 KB. Big one: 1000x371  83 KB 300x111  10 KB. Big one: 1000x371  96 KB

Он не представляет собой ничего необычного, поскольку схема уже давно отработана. Из основания расходятся медные тепловые трубки, они пронизывают алюминиевые ребра – радиатор готов. Еле-еле заметны следы пайки. Все сделано аккуратно.

В качестве термоинтерфейса используется мягкое вещество серого цвета.

450x338  24 KB. Big one: 1000x750  85 KB

Дополнительное питание подается через два разъема: 6-Pin и 8-Pin PCI-e.

450x293  17 KB

На задней панели находятся следующие видеовыходы.

450x196  16 KB. Big one: 1000x436  56 KB
  • Один DVI-D;
  • Один DVI-I;
  • Один DisplayPort;
  • Один HDMI.

Видеокарта выглядит очень неплохо и подает определенные надежды на удачный разгон. Хотя заранее нельзя предугадать, как поведет себя тот или иной продукт во время тестирования.
