Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25 дюймовые отсеки, шт. |
|
Внутренние 3.5"/ 2.5" отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
2 x USB 2.0 HD Audio |
Поддержка материнских плат |
microATX, Mini ITX, E-ATX, XL-ATX |
Штатная система охлаждения |
Тыловой: 1 x 140 мм (~1000 RPM, выдув); Верхний: 1 х 140 мм (~1000 RPM, выдув) |
Возможности размещения радиаторов СВО |
Дно: 1 х 120/140; Задняя стенка: 1 х 120/140; Крыша: 2 х 120/140 либо 3 х 120 |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина БП, мм |
|
Инструментарий и методика тестирования

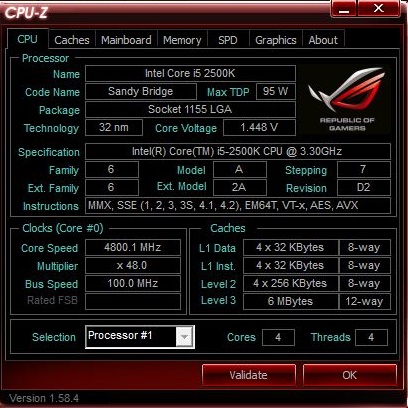

Стендовый процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В. Оба вентилятора процессорной системы охлаждения были подключены к материнской плате, а профиль управления вентиляторами в BIOS устанавливался в положение «Standard».
реклама
Оперативная память и видеокарта функционировали на штатных частотах. На время тестирования турбина референсной системы охлаждения работала на 80% своей мощности.

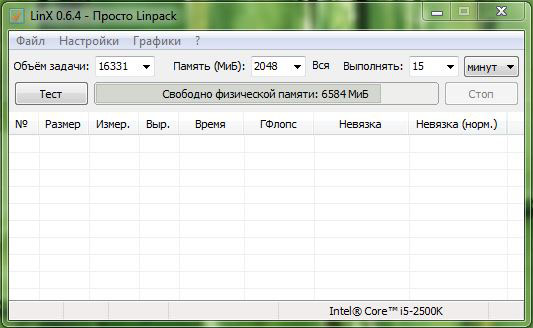

Роль испытателя для i5-2500K выполняла программа LinX с AVX версии 0.6.4. Объем задействованной памяти составил 2048 Мбайт, а длился тестовый прогон 15 минут.

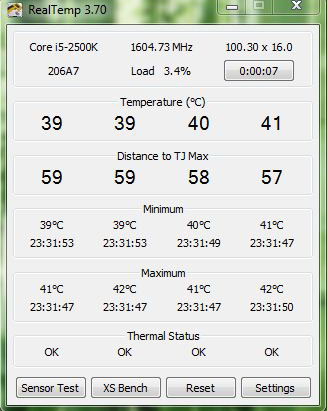

За температурными показателями следила программа RealTemp 3.70. Фиксировался результат самого горячего ядра.
Тестирование видеокарты осуществлялось программой MSI Kombustor. После прогона 20-25 минут с помощью программы MSI Afterburner фиксировались максимальные значения ядра после стабилизации (5-7 минут без изменений).
реклама
Жесткий диск нагружался копированием разнообразных файлов на другой раздел общим объемом ~300 гигабайт. За его самочувствием следила утилита HWMonitor 1.23.
Корпус снабжен встроенным реобасом, который регулирует напряжение в диапазоне от 12 В до 5 В. Путем нехитрых математических вычислений эти значения были переведены в привычные об/мин. Таким образом, все испытания прошли на скорости крыльчатки 1000, 600 и 400 оборотов в минуту.
Замеры шума производились при помощи шумомера TENMARS TM-102 в ночное время при закрытых окнах, чтобы минимизировать влияние посторонних звуков на результаты. Во время замеров микрофон находился на расстоянии в 1 метр. Система работала без нагрузки, так что вентиляторы процессорной СО и турбина видеокарты работали в тихом режиме.
Напоследок замечу, что все тесты были проведены в среде операционной системы Windows 7 Максимальная с последними обновлениями.
Результаты тестирования
Проверим, как справятся со своей задачей три штатные «стосороковки».
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Открытый стенд побеждает Arc XL в охлаждении процессора и видеокарты, но на максимальной скорости корпусных вентиляторов отрыв весьма небольшой. А вот HDD, наоборот, стал чувствовать себя гораздо комфортнее.
Как уже упоминалось, верхняя часть корзины для HDD может быть повернута на 90 градусов, что в теории должно улучшить продуваемость. Ряд дополнительных тестов показал, что температура жестких дисков падает еще на один градус при таком положении. На результатах видеокарты дополнительный приток воздуха если и сказался, то программа мониторинга этого не зафиксировала.
Показатели температур стоит всегда соотносить со значениями уровня шума, так что предлагаю обратиться к данным шумомера.
Меньше – лучше
С расстояния 1.0 м
Включите JavaScript, чтобы видеть графики
Fractal Design Arc XL оказался на удивление тихим корпусом. Ночью его отчетливо слышно на максимальной скорости всех родных вентиляторов, но этот шум не донимает. Хотя из всего ансамбля наиболее громкой оказалась фронтальная вертушка. После снижения оборотов желтая майка лидера в этом соревновании переходит к пропеллеру под верхней крышкой, у которого с понижением оборотов начинает немного потрескивать подшипник.
В остальном же звуковые характеристики оказались на приятном уровне – при просмотре сайтов в течение дня Arc XL можно просто не услышать, даже если корпус будет стоять в метре от пользователя. Но можно сделать по-другому – без особого риска для здоровья компонентов уменьшить обороты вентиляторов. Главный герой в таком режиме будет напоминать о себе только в минуты серьезной нагрузки на процессор или видеосистему. А температуры компонентов будут в норме (хотя и несколько выше, чем на открытом стенде).
реклама
Заключение
Продукт Fractal Design вновь порадовал нас приятным внешним видом и строгим дизайном в духе минимализма. Большие размеры позволяют разместить самое габаритное «железо», а инженеров, проектировавших внутреннее устройство, можно сдавать в аренду другим производителям – настолько хорошо они сделали свое дело.
Возможности штатной системы охлаждения позволяют охладить пыл разогнанного процессора и видеокарты. При этом корпус остается достаточно тихим даже на максимальных оборотах. Стоит отметить и продуманность размещения СВО. За счет того, что посадочные места смещены к боковой стенке, ограничений на толщину радиатора под верхней крышкой нет. Передняя стенка может принять радиатор 2 х 140 мм и при этом можно сохранить четыре лотка для накопителей 3.5”.
К сожалению, не обошлось и без минусов. Причинами для критики стали странная непродуманность снятия боковых стенок, когда они могут запросто свалиться с причинением легких телесных повреждений, и неудовлетворительное качество покраски.
Кроме этого не совсем понятна консервативная позиция Fractal Design. Многие производители уже давно организовали крепление жестких дисков и оптических приводов без применения отверток и винтов, а вот шведы чего-то ждут. Плюс еще такой нюанс как стойки для материнской платы – у конкурентов они зачастую установлены на заводе, дабы облегчить жизнь сборщикам. В случае же главного героя производитель решил ограничиться сверлением отверстий. Их даже не разметили под разные форм-факторы системных плат.
Модное окошко в боковой стенке не отрабатывает толком своих функций, и при реализации более-менее серьезного моддинг-проекта скорее всего будет заменено, поскольку темное стекло совсем не располагает к лицезрению красоты смонтированной системы.
Мое субъективное мнение сводится к тому, что если у вас еще нет материнской платы формата ATX и больше, то стоит обратить внимание на более маленький корпус Arc Midi R2. Возможности установки СВО он предлагает такие же, как старший брат, количество посадочных мест для накопителей абсолютно одинаковое, но при этом его размеры существенно меньше.
Плюсы:
- Стильный внешний вид;
- Продуманная организация внутреннего пространства;
- Тишина работы родной системы охлаждения;
- Встроенный контроллер вентиляторов;
- Продуманное размещение радиаторов СВО;
- Большое количество вариантов для расширения системы охлаждения;
- Возможности размещения крупногабаритных компонентов.
Минусы:
- Отсутствие отгиба боковой стенки, за который можно было бы ее удерживать при снятии;
- Краска слезает в местах закручивания винтов буквально после первой же установки.
Серьезных минусов выявить не удалось. А несерьезные перечислены выше. Я все еще лелею надежду, что инженеры Fractal Design вступят в 21 век и начнут использовать системы безвинтового крепления.
Выражаем благодарность:
- Компании 3Logic за предоставленный на тестирование корпус Fractal Design Arc XL.
