Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Чтобы не повторяться, приведу ссылку на подробное описание всех тонкостей из обзора видеокарты PowerColor HD 7990. Более современные версии видеокарт AMD (HD 7950, HD 7970 GHz, HD 7790) обрели интересный алгоритм настройки. Хотя графический процессор все еще разгоняется путем повышения напряжения, но частично выбор частоты зависит от адаптивного инструмента, который автоматически выбирает стабильную частоту.
С внедрением технологии Power Tune видеокарты AMD приобрели характер поведения при разгоне аналогичный работе GPU Boost у NVIDIA. Теперь доступно восемь режимов, и чем выше нагрузка, тем ниже частота. По заверениям производителя, частота графического процессора ни при каких условиях не опускается ниже заявленных значений, что не совсем верно.

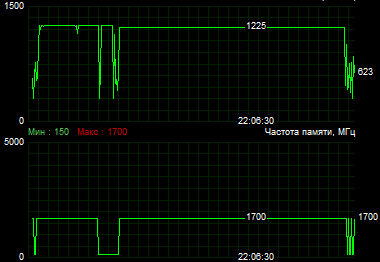

У новых видеокарт придется отслеживать энергопотребление и делать корректировки. Некоторое время в играх вы будете наблюдать заветную частоту, но после хорошего прогрева она упадет до минимальной. Типичная ситуация: небольшой отрезок слева отражает работу системы в бенчмарке. Заданная частота равна 1250 МГц, после того как алгоритм понимает, что видеокарта не в состоянии работать на требуемой частоте, он жестко сбрасывает частоту в 2D режим. Причем, чем дольше вы тестируете, тем чаще опускается частота, и в конце концов можно обнаружить на мониторе всего несколько кадров в секунду. В это время хорошо бы обратить внимание на ваттметр, на нем ситуация читается как на ладони. Вот у вас 150 Вт, а через секунду 95 Вт.
Помимо этого, раньше любое изменение Power Limit видеокарты приводило ее в ступор и равнялось 500 МГц везде. Теперь ситуация изменилась, и вам придется задействовать возможности Power Limit в полной мере. Фактически он задает максимальный уровень TDP карты, прямо как у NVIDIA. Но дальнейшие действия сильно различаются. У конкурента после изменения максимального TDP GPU Boost быстро подхватывает внесенные коррективы и повышает диапазон используемых частот. AMD версия монотонно молчит, просто больше потребляет и все! Думаете, после увеличения Power Limit до 5-15% что-то изменилось у Radeon HD 7790? Не тут-то было! Я заметил только рост энергопотребления на 50-55 Вт и все! Приступаем к фазе два.
реклама
Поднимаем проценты в Power Limit и добавляем небольшими шагами частоту. Пока будет хватать запаса TDP, частота будет расти, а вместе с ней и производительность. Когда требуемая частота превысит TDP, вы получите временные задержки в выводе изображения на дисплее. Это означает, что наступил момент остановиться.
Стоит отметить, что уже сейчас владельцы видеокарт Radeon HD 7790 производства ASUS получили возможность изменять настройки напряжения. Тем более, что производитель не только не урезал потенциал VRM, но и позволил устанавливать максимальное напряжение, равное 1.375 В, что редкость для нашего времени. Естественно, при тестировании это было использовано.

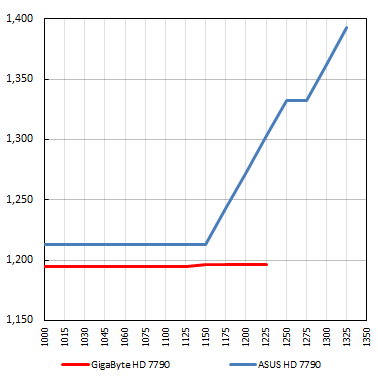

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства ускорителей AMD напрямую зависит от удачи, системы охлаждения и стартового напряжения (чем оно выше, тем больше потенциал).
Формально, графический процессор, установленный на модели ASUS, хуже такового на ускорителе Gigabyte, но заветная настройка напряжения позволила ему разогнаться до 1325 МГц. При штатных значениях рост частоты прекратился в районе 1150 МГц, и я почти уверен, что иные производители выпустят версии с такими параметрами.
Уже теперь можно встретить Radeon HD 7790 с минимальной частотой 1075 МГц, что на 75 МГц выше номинальной. А что будет, когда вместо привычных 1.175 В производители выставят 1.2-1.25 В? К слову, ASUS одна из таких компаний, пожертвовавших несколькими ваттами для энтузиастов. За вас предварительно уже выставили напряжение выше 1.2 В.
реклама

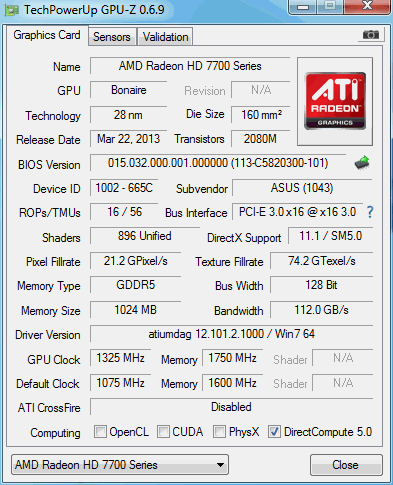

Финальные частоты для игровых тестов составили 1325 МГц для графического ядра и 1750 МГц для памяти.

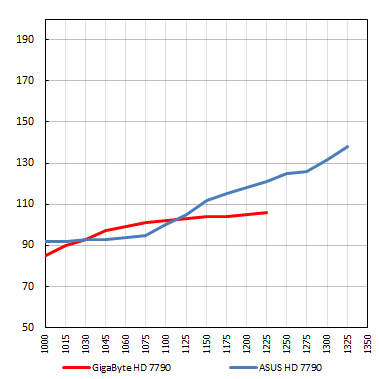

Энергопотребление видеокарты в зависимости от разгона.
Уровень TDP на карте Gigabyte изначально был разблокирован, но, увы, он лимитирован в рамках настроек Power Limit. На модели ASUS TDP заблокирован ровно до того момента, пока вы не измените напряжение, а после его смены пользователь получает карт-бланш. В сущности, увеличение напряжения до 1.4 В позволило получить частоту GPU больше, чем 1300 МГц. Превосходный результат. Да, можно предположить, что графический ускоритель был специально отобран ASUS для тестов, но это не так. Видеокарта была получена не от производителя.

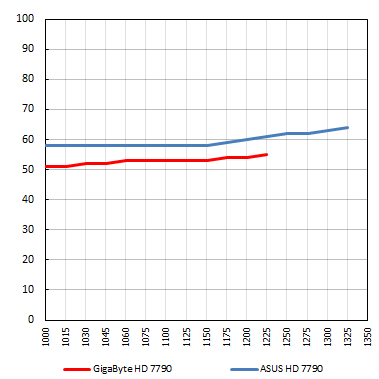

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu.

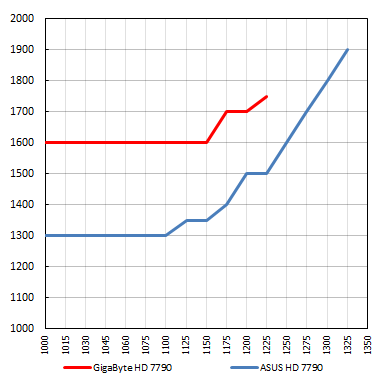

Обороты вентиляторов.
Система охлаждения ASUS не только внимательно отслеживает температуру GPU, но и способна бороться с перегревом. Резкий рост тепловыделения парируется увеличением оборотов вентиляторов, да так, что они разгоняются со штатных 1300 об/мин до 1900 об/мин.

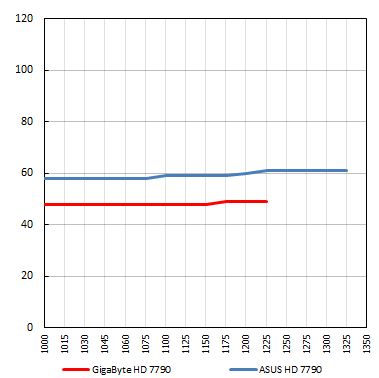

Температура VRM в зависимости от частоты GPU.
Отсутствие радиатора на силовых элементах и низкая частота вращения вентиляторов принесло в копилку ASUS лишние 10°C.
Результаты разгона
Gigabyte HD 7790
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
Максимальное энергопотребление, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
ASUS HD 7790
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Максимальное энергопотребление, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
По комплектации.
Недочеты:
- Нет;
- Для устаревших систем хотелось бы видеть переходник Molex -> 6Pin.
Приятные мелочи:
- Нет.
По дизайну печатной платы.
Недочеты:
- Нет (версия эталонного дизайна).
Приятные мелочи:
- Короткая печатная плата;
- Дроссели заменены более качественными.
По системе охлаждения.
Недочеты:
- Неудобно подключать питание;
- Отсутствует радиатор VRM (не столь критично);
- Инженеры старались уменьшить длину карты, но система охлаждения, наоборот, лишь увеличила ее габариты.
Приятные мелочи:
- Приемлемые температуры GPU и VRM;
- Низкий уровень шума, в 2D практически бесшумная карта;
- При старте системы вентилятор не раскручивается до максимальных оборотов.
По разгону.
Недочеты:
- Нет.
Приятные мелочи:
- Собственная программа для разгона (позволяет настраивать напряжение в широком диапазоне, но ограничена максимальной частотой GPU в 1300 МГц).
В целом.
Недочеты:
- Нет.
Приятные мелочи:
- Штатный разгон GPU до 1075 МГц;
- Референсный дизайн печатной платы;
- Отлично адаптированная система охлаждения с низким уровнем шума;
- Конкретный экземпляр продемонстрировал высокий потенциал разгона до частот 1325 МГц/1750 МГц.
Заключение
Для меня лично модель ASUS Radeon HD 7790-DC2OC-1GD5 стала приятным исключением из правил. Обычно производители не стремятся к тому, чтобы сделать сбалансированный продукт: настроить обороты вентиляторов, проследить за температурами цепей питания, но в ASUS справились со всеми задачами на отлично. И это впечатление стало еще лучше, когда дело дошло до разгона. Частота графического процессора видеокарты уверенно перевалила планку 1.3 ГГц, при этом обошлось без подстройки системы охлаждения. Незначительными минусами стало отсутствие радиатора на цепях питания (не сказалось на общем нагреве) и неудобное расположение разъема питания.
Как итог, в ASUS выпустили прекрасный образец для подражания, пусть не во всех смыслах, но в большинстве уж точно. Остается надеяться, что стоимость Radeon HD 7790-DC2OC-1GD5, как часто бывает с решениями этой компании, не будет кусаться в розничной продаже.
P.S. По ссылке доступен архив с фотографиями в высоком разрешении (13.4 Мбайта). При использовании обязательна ссылка на обзор с указанием авторского права (www.overclockers.ru, автор работ Дмитрий Владимирович).
Выражаем благодарность за помощь в подготовке материала:
- Компании AMD за предоставленную на тестирование видеокарту.
- Компаниям ASUS и MSI за комплектацию стенда.
- А также лично donnerjack.
