Тестовый стенд
Тестирование видеокарты ASUS Radeon HD 7790-DC2OC-1GD5 проходило в составе следующей конфигурации.
- Материнская плата: MSI Z77 MPower (Intel Z77, LGA 1155);
- Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 модуля x 4 Гбайта, (7-8-7-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
- Блок питания: Enermax REVOMAX 1250 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
реклама
Видеозапись системы охлаждения производилась на расстоянии ~25 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце видеозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. При просмотре видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое горячее место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для моделей NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Еще раз напомню, что звукозапись в видеоматериалах приукрашает уровень шума.
реклама

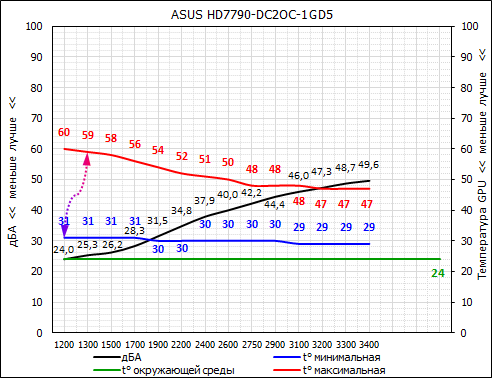

Температура графического ядра и обороты вентилятора/ов.

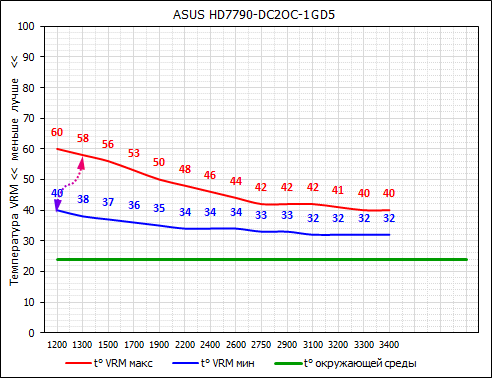

Температура системы питания в зависимости от оборотов вентилятора/ов.
*Для корректного сравнения необходимо прослушивать все видеозаписи на одном уровне громкости. Сравнение относительное, а не абсолютное.
Заводские калибровки вентиляторов ASUS можно назвать превосходными. Может быть, стартовые 1200 об/мин несколько высоки, но даже при таких оборотах система работает беззвучно. По мере прогрева это впечатление только усиливается. Вентиляторы набирают 25% или 1300 об/мин и замирают. Минимум, что хочется сказать инженерам ASUS – «Браво!», с большой буквы!
Нет даже намека на перегрев, ни графического процессора, ни системы питания. Второй вентилятор адекватно охлаждает VRM. Да, мне хотелось бы внести какие-то изменения, но совсем чуть-чуть. Например, снизить скорость вращения вентиляторов в простое до 1000 об/мин. Но даже это не мешает модели ASUS обходить подавляющее большинство нереференсных карт по уровню шума.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сравнение результатов системы охлаждения
В сравнительную таблицу попали графические ускорители, близкие по цене и характеристикам.
|
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
HD 7850 v1 |
|
|
|
|
MSI R7850 Power Edition OC |
|
|
|
|
MSI R7770 Power Edition 1GD5/OC #1 |
|
|
|
|
MSI R7770 Power Edition 1GD5/OC #2 |
|
|
|
|
HD 7850 v2 |
|
|
|
|
HD 7750 |
|
|
|
|
XFX R7850 Core Edition |
|
|
|
|
HIS HD 7850 IceQ X Turbo X |
|
|
|
|
MSI R7770-2PMD1GD5/OC |
|
|
|
|
GTX 650 Ti Boost |
|
|
|
|
ASUS HD 7850-DC2-2GD5 |
|
|
|
|
HD 7770 |
|
|
|
|
XFX R7750 Black Edition |
|
|
|
|
Sapphire HD 7850 OC |
|
|
|
|
PowerColor AX7850 2GBD5-DHV2 |
|
|
|
|
MSI N650 PE 1GD5/OC #2 |
|
|
|
|
MSI N650 PE 1GD5/OC #1 |
|
|
|
|
Gigabyte GV-R785OC-1GD |
|
|
|
|
XFX HD 7770 DD |
|
|
|
|
ASUS HD 7850-DC-1GD5 |
|
|
|
|
MSI N660 TF 2GD5/OC |
|
|
|
|
Gigabyte GV-R785OC-1GD |
|
|
|
|
ASUS HD 7850-DC2T-2GD5-V2 |
|
|
|
|
MSI N650 Ti PE 1GD5/OC |
|
|
|
|
ASUS HD 7790 |
|
|
|
|
Сводный анализ производительности систем охлаждения
реклама
Без нагрузки.
- Gigabyte GV-R785OC-1GD – 40%, 1500 об/мин, 30.0°C, 26.6 дБА, VRM 39°C;
- ASUS HD 7790-DC2OC-1GD5 – 20%, 1200 об/мин, 31°C, 24.0 дБА, VRM 40°C.
Под нагрузкой.
- Gigabyte GV-R785OC-1GD – 50%, 1750 об/мин, 1.195 В, 54°C, 30.5 дБА, VRM 49°C;
- ASUS HD 7790-DC2OC-1GD5 – 25%, 1300 об/мин, 1.213 В, 59°C, 25.3 дБА, VRM 58°C.

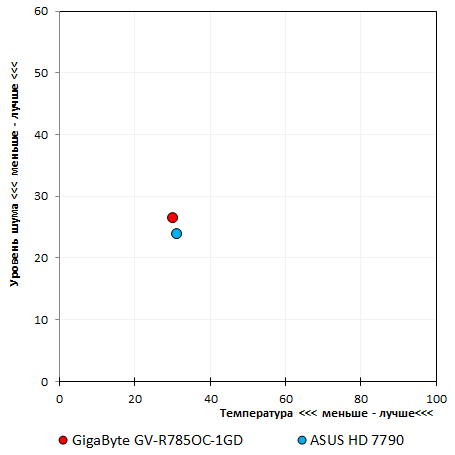

Соотношение температуры GPU в 2D и уровня шума.
Температура в простое – это вторичный фактор, прямо не влияющий на выбор видеокарты, а уровень шума, наоборот, первичен и очень важен. Согласитесь, приятнее работать за компьютером, гул вентиляторов которого практически не слышен. Любая из рассматриваемых видеокарт, чей результат ниже 30 дБА, может считаться условно малошумящей, а к бесшумным можно причислить лишь те, чей результат ниже 28 дБА.

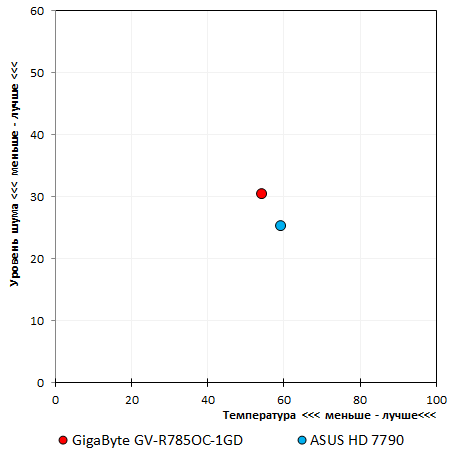

Соотношение температуры GPU в 3D и уровня шума.
Условно комфортным я считаю уровень шума ниже 35 дБА, неназойливым – в диапазоне 30-35 дБА, бесшумным – менее 30 дБА.

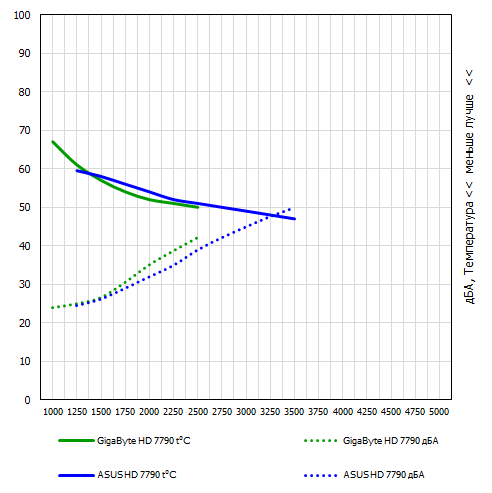

Зависимость температуры графического ядра от оборотов вентилятора/ов.
С приведенными к одному знаменателю результатами работать и приятнее, и проще. Да и, в конце концов, нагляднее. Необходимо только учесть несколько важных факторов. Частота работы графического ядра у видеокарт разная, как и напряжение.
Что касается уровня шума, то на определенном участке (от 1250 и до 1400 об/мин) модель ASUS идентична по эффективности и шуму системе Gigabyte. Но в последнем случае СО умеет работать на сверхнизких значениях, менее 1200 об/мин, что является неоспоримым плюсом. По мере роста оборотов Gigabyte сдает позиции в плане шумности, но не эффективности. В диапазоне от 1500 об/мин и до 2500 об/мин видеокарта ASUS является лидером по соотношению «температура/шум». В свою очередь Gigabyte оптимально использовать в диапазоне от 1000 до 1600 об/мин.

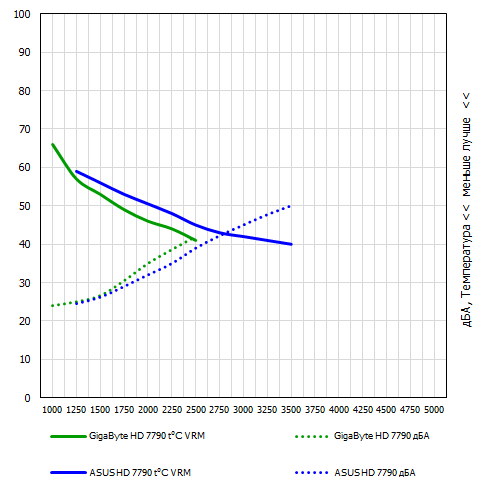

Зависимость температуры силовой части видеокарты от оборотов вентилятора/ов.
Система питания ASUS обделена радиатором, поэтому температура цепей при любом раскладе остается выше, чем у конкурента. Но, вынужден согласиться с тем, что разница не столь высока, чтобы обращать на нее пристальное внимание. Пока общее TDP решений такого класса остается в пределах 100 Вт, ждать чрезмерного нагрева 3-5 фаз питания не приходится.
