Обзор и тестирование материнской платы Biostar Hi-Fi A85S3 на чипсете AMD A85X

20 апреля 2013, суббота 00:00
для раздела Лаборатория

Оглавление

Вступление

Относительно недавно была рассмотрена старшая модель в линейке материнских плат компании Biostar, предназначенная для процессоров AMD в исполнении Socket FM2. Она выполнена в полноразмерном формате ATX на чипсете AMD A85X. На этот раз в лабораторию попал продукт формата mATX, в основу которого также лег A85X – Biostar Hi-Fi A85S3.

Упаковка и комплект поставки

Если старшая модель Biostar Hi-Fi A85X снабжается коробкой белого цвета, то Hi-Fi A85S3 идет уже в привычной для компании коробке черного цвета:

450x393  45 KB. Big one: 1500x1313  305 KB

На лицевой стороне упаковки нет изображения материнской платы целиком, приведен лишь ее фрагмент с расположением аудиотракта (кстати говоря, используется изображение не A85S3, а старшей A85X). Подчеркивается, что данная модель поддерживает HDMI, гигабитную сеть, USB 3.0 и Windows 8, хотя все это сложно отнести к достоинствам продукта – подобный набор «примочек» характерен всем системным платам на этом чипсете. Еще один значок обращает наше внимание на продвинутую аудиоподсистему платы – это логотип фирменной технологии Biostar PURO Hi-Fi.

На обратной стороне коробки приводится традиционное описание технологий, нашедших применение в Hi-Fi A85S3:

450x362  40 KB. Big one: 1500x1207  314 KB
  • Smart EAR – возможность управления звуковым трактом с учетом характеристик импеданса наушников;
  • Hi-Fi Power – полностью независимая подсистема питания аудиотракта;
  • Hi-Fi Cap – неполяризованные конденсаторы в аудиотракте платы;
  • Hi-Fi Resistor – использование в звуковом тракте металлоксидных резисторов, в числе основного достоинства которых числится отсутствие остаточной индуктивности;
  • Hi-Fi 100db – соотношение «сигнал/шум»;
  • Hi-Fi Ground – особые изменения в разводке печатной платы для изоляции аудиотракта от наводок;
  • Hi-Fi AMP – встроенный усилитель, позволяющий использовать наушники топ-класса с чувствительностью больше 100 дБ;
  • ESD 15.000V proof – защита от электростатического разряда;
  • Smart Speed LAN – технология (и программное обеспечение), обеспечивающая контроль сетевого траффика;
  • GBE LAN – поддержка материнской платой гигабитного сетевого интерфейса;
  • USB 3.0 – поддержка USB 3.0;
  • BioRemote2 – возможность использования смартфона для удаленного управления компьютером;
  • HDMI 1.4a – присутствие на плате разъема данного типа;
  • EUP – поддержка энергосберегающего стандарта EUP;
  • Solid Capacitor – применение твердотельных конденсаторов.





Таким образом, основный упор делается на звуковой аудиосистеме платы.

Под откидной крышкой коробки лежит комплект поставки:

450x423  46 KB. Big one: 1500x1412  391 KB
  • Два шлейфа SATA с защелками;
  • Заглушка на заднюю панель корпуса (обратите внимание: заглушка не сплошная, а снабжена отверстиями для лучшей вентиляции);
  • DVD-диск с программным обеспечением Biostar и драйверами;
  • Инструкция к материнской плате.

Дизайн и особенности платы

Общий вид, система охлаждения

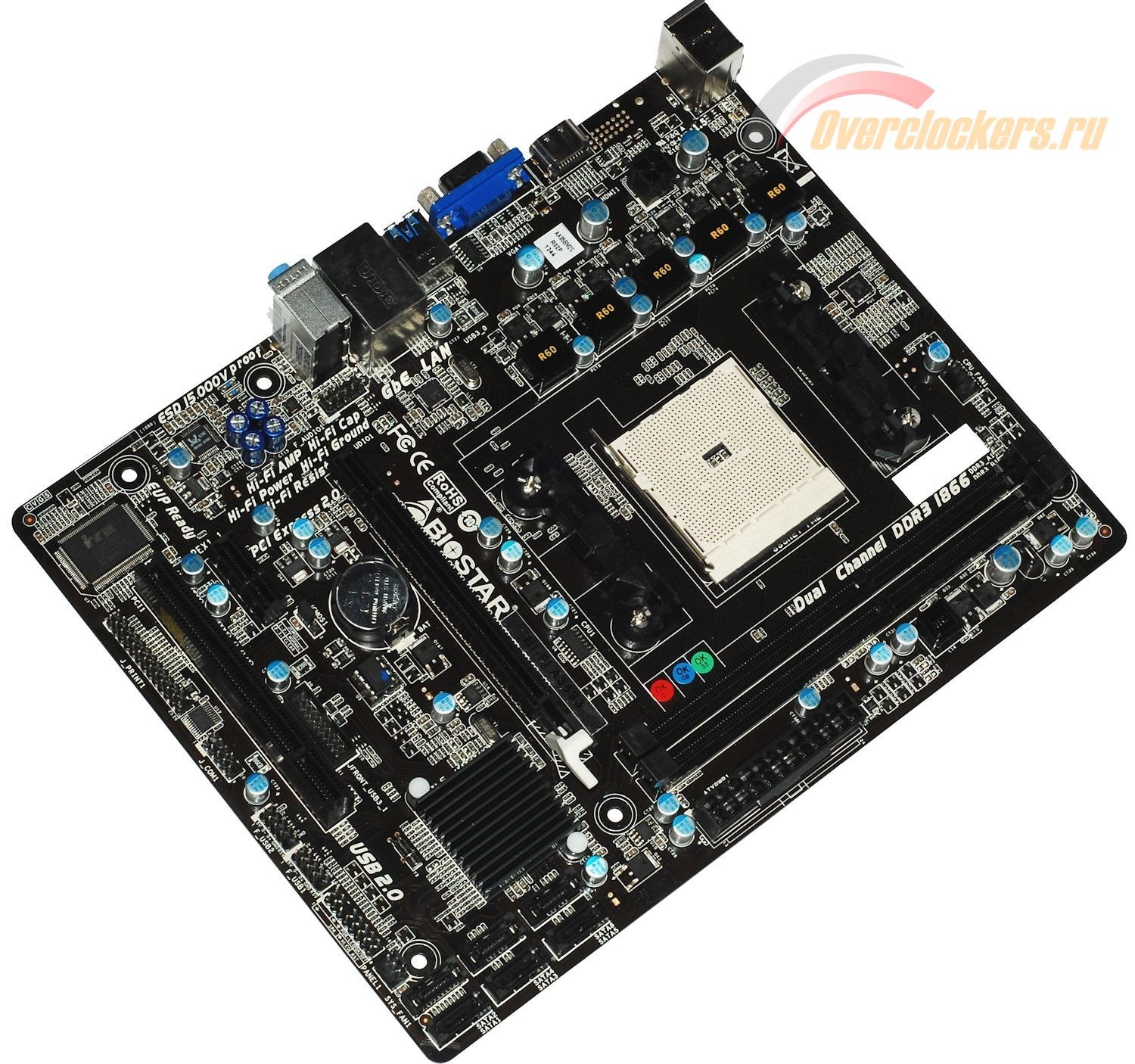

Под картонным разделителем в клетчатом антистатическом пакете, на подкладке из вспененного полиэтилена расположилась сама материнская плата Biostar Hi-Fi A85S3:

450x421  48 KB. Big one: 1500x1406  397 KB

Она выполнена в формате mATX, ее размеры – 244*191 мм. В цветовом оформлении используется практически один черный цвет, лишь процессорный сокет и защелка графического слота белого цвета. Немного синего добавляют корпуса конденсаторов и разъема DVI.

Система охлаждения платы состоит из единственного радиатора чипсета

450x324  52 KB. Big one: 1500x1083  396 KB





Крепление – пластмассовыми подпружиненными защелками. Термоинтерфейс – «терможвачка».

Крепление системы охлаждения процессора – стандартное для Socket FM2, а вот упорная пластина, защищающая материнскую плату от перегиба в результате сильного прижима, выполнена достаточно своеобразно:

450x333  37 KB. Big one: 1500x1112  353 KB

Пластина представляет собой лист металла, заключенный в пластмассовую оболочку.

Подсистема питания процессора и оперативной памяти

Основная подсистема питания ЦП построена по схеме 3 (CPU Core) + 2 (CPU NB Core). Роль ШИМ-контроллера выполняет ISL62773 производства Intersil:

386x450  67 KB. Big one: 1500x1751  659 KB

В качестве силовых элементов в каждой из фаз питания установлено по одному мосфету APM2558N и APM2518N производства Anpec Electronics.

Преобразователь питания оперативной памяти однофазный и также состоит из двух мосфетов APM2518N и одного APM2518N.

450x296  37 KB. Big one: 1500x989  289 KB





Роль ШИМ-контроллера выполняет uP1514Q производства uPI Semiconductor. Контроллер напряжения терминации памяти расположился под слотами памяти и 24-контактным основным разъемом питания ATX:

450x388  54 KB. Big one: 1382x1193  315 KB

Это uP0109P.
