Уровень шума
Послушать систему охлаждения и сравнить различные СО между собой можно, воспользовавшись приведенными в таблице ссылками.
Стоит отметить, что для сравнения величин шума уместнее обращать внимание на численные значения в дБА. Данное тестирование подразумевает относительное сравнение характера шума. Для правильного сопоставления выставите громкость вашей акустики на один уровень, на котором и следует слушать все аудиозаписи.
Референсные СО AMD | Референсные СО NVIDIA |
Radeon HD 5970 [2900 Кб] | GTX 470 [2500 Кб] |
Radeon HD 6790 [2500 Кб] | GTX 570 [2500 Кб] |
Radeon HD 6850 [1700 Кб] | GTX 580 [1500 Кб] |
Radeon HD 6870 [2150 Кб] | GTX 590 [2700 Кб] |
Radeon HD 6950 [3200 Кб] | GTX 670 [1800 Кб] |
Radeon HD 6970 [2600 Кб] | GTX 680 [2300 Кб] |
Radeon HD 6990 [2150 Кб] | |
Radeon HD 6990 880 МГц [2300 Кб] | |
Radeon HD 7750 [2050 Кб] | |
Radeon HD 7770 [3040 Кб] | |
Radeon HD 7870 Rev 1 [2100 Кб] | |
Radeon HD 7870 Rev 2 [2650 Кб] | |
Radeon HD 7950 [3200 Кб] | |
Radeon HD 7970 [3100 Кб] | |
Radeon HD 7850 Rev 1 [2250 Кб] | |
Radeon HD 7850 Rev 2 [1550 Кб] | |
Оригинальные СО AMD | Оригинальные СО NVIDIA |
AC Accelero HD 7970 [1600 Кб] | Palit GTX 660 Ti JETSTREAM [1050 Кб] |
ASUS HD7870-DC2T-2GD5 [1470 Кб] | MSI N660Ti PE 2GD5/OC [1550 Кб] |
HIS 7870 IceQ Turbo [2000 Кб] | Zotac GTX 660Ti AMP! [1970 Кб] |
HIS IceQ Turbo HD 6790 DD [2100 Кб] | ASUS GTX 670 DirectCU II [2650 Кб] |
MSI HD 6870 Hawk P[1700 Кб] | Gainward GTX 680 Phantom [2630 Кб] |
MSI HD 6870 Hawk S[2300 Кб] | Gigabyte GTX 560 Ti 448 [2300 Кб] |
MSI HD 6970 Lightning P[1700 Кб] | Inno3D iChill GTX670 OC [2350 Кб] |
MSI HD 6970 Lightning S[1850 Кб] | KFA2 GTX 670 EX OC [2550 Кб] |
MSI HD 7770 [2200 Кб] | KFA2 GTX 680 EX OC [1715 Кб] |
MSI HD 7950 Twin Frozr III [2500 Кб] | MSI GTX 460 Cyclone II [2300 Кб] |
MSI R7870 HAWK [2080 Кб] | MSI GTX 460 Hawk [2150 Кб] |
MSI R7870 Twin Frozr 2GD5/OC [1300 Кб] | MSI GTX 480 Lightning [2300 Кб] |
Sapphire HD 6790 [2700 Кб] | MSI GTX 550Ti Cyclone II [3600 Кб] |
Sapphire HD 7870 GHz Edition OC [1600 Кб] | MSI GTX 560 Twin Frozr II [1500 Кб] |
XFX HD 7770 DD [3500 Кб] | MSI GTX 560Ti 448 Twin Frozr III P[2000 Кб] |
XFX HD 7950 DD [2600 Кб] | MSI GTX 560Ti 448 Twin Frozr III S[1700 Кб] |
XFX HD 7970 DD [2600 Кб] | MSI GTX 560Ti Twin Frozr II [2150 Кб] |
MSI HD 7970 Lightning [1470 Кб] | MSI GTX 580 Lightning [1300 Кб] |
HIS HD 7970 X Turbo [1000 Кб] | ZOTAC GTX 560Ti 448 [2600 Кб] |
Sapphire HD 7850 OC [1850 Кб] | Zotac GTX 660 AMP! [860 Кб] |
HIS 7850 IceQ X Turbo X [920 Кб] | Inno3D iChill GTX 660Ti [1000 Кб] |
MSI R7850 Power Edition OC [1000 Кб] | KFA2 GTX 680 LTD OC [620 Кб] |
MSI R7770 Power Edition 1GD5/OC (1 вентилятор) [2030 Кб] | Gigabyte GV-N680OC-2GD [500 Кб] |
MSI R7770 Power Edition 1GD5/OC (2 вентилятора) [1500 Кб] | MSI GTX 680 Lightning [530 Кб] |
XFX R7750 DD BE [1480 Кб] | KFA2 GeForce GTX 660 Ti 3GB EX OC [860 Кб] |
Gigabyte GV-R785OC-1GD [1240 Кб] | KFA2 GeForce GTX 660 EX OC [1840 Кб] |
XFX R7850 Core Edition [1150 Кб] | MSI N660 TF 2GD5/OC [1340 Кб] |
PowerColor AX7850 2GBD5-DHV2 [1550 Кб] | MSI N650Ti PE 1GD5/OC [2560 Кб] |
ASUS HD 7850-DC-1GD5 [1300 Кб] | MSI N650 PE 1GD5/OC (1 вентилятор) [1700 Кб] |
ASUS HD 7850-DC2-2GD5 [2150 Кб] | MSI N650 PE 1GD5/OC (2 вентилятора) [2250 Кб] |
ASUS HD 7850-DC2T-2GD5-V2 [850 Кб] |
Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Чтобы не повторяться, приведу ссылку на подробное описание всех тонкостей из обзора видеокарты PowerColor HD 7990.
реклама
Поскольку «родной» ШИМ-контроллер ASUS HD 7850-DC2T-2GD5-V2 не распознается ни одной сторонней утилитой, то придется довольствоваться собственной программой производителя. Ранее уже упоминалось, что ее основной проблемой является низкий максимальный уровень разгона, предел которого наступает на 1050 МГц. Но из-за незнания ШИМ-контроллера ни одна другая утилита не способна изменять напряжение.

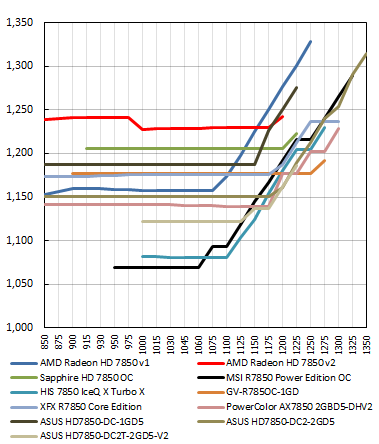

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства видеокарт Radeon HD 7850 напрямую зависит от удачи, системы охлаждения и стартового напряжения (чем оно выше, тем больше потенциал). Видеокарта работает на стандартных частотах и со средним напряжением. Его стартовый запас таков, что позволяет разгоняться ядру до 1125 МГц без повышения напряжения.

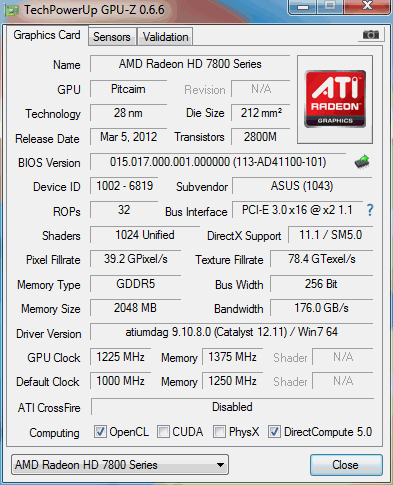

Результат не самый выдающийся на фоне конкурентов, но не забывайте об удачливости GPU. Ко мне попал явно не лучший экземпляр, да и программа ASUS GPU Tweak не позволяет поднять напряжение выше 1.2 В. В итоге, путем добавления нескольких десятых вольт частота выросла до 1225 МГц.
- AMD Radeon HD 7850 v1 – 1.153-1.328 В, 860-1250 МГц.
- AMD Radeon HD 7850 v2 – 1.239-1.242 В, 860-1200 МГц.
- MSI R7850 Power Edition OC – 1.069-1.289 В, 950-1325 МГц.
- Sapphire HD 7850 OC – 1.206-1.223 В, 920-1225 МГц.
- HIS 7850 IceQ X Turbo X – 1.082-1.230 В, 1000-1275 МГц.
- Gigabyte GV-R785OC-1GD – 1.177-1.192 В, 900-1275 МГц.
- XFX R7850 Core Edition – 1.173-1.237 В, 860-1300 МГц.
- PowerColor AX7850 2GBD5-DHV2 – 1.141-1.228 В, 860-1300 МГц.
- ASUS HD 7850-DC-1GD5 – 1.187-1.275 В, 860-1225 МГц.
- ASUS HD 7850-DC2-2GD5 – 1.151-1.314 В, 860-1350 МГц.
- ASUS HD 7850-DC2T-2GD5-V2 – 1.122-1.186 В, 1000-1225 МГц.
Любая из моделей семейства HD 7850/ HD 7870 характеризуется одним важным ограничением. На них невозможно одновременно разогнать до высоких частот и память, и графическое ядро. Вам остается только выбирать: либо частота 1100-1200 МГц для GPU, либо память 1400-1500 МГц. Гораздо выгоднее разгонять первое, поскольку прирост производительности на 50 МГц частоты ядра выше, чем на 50 МГц памяти.
В итоге формулировка в виде 1100-1200 МГц для GPU и 1300-1400 МГц для памяти выглядит стандартным результатом для Radeon HD 7850.
реклама

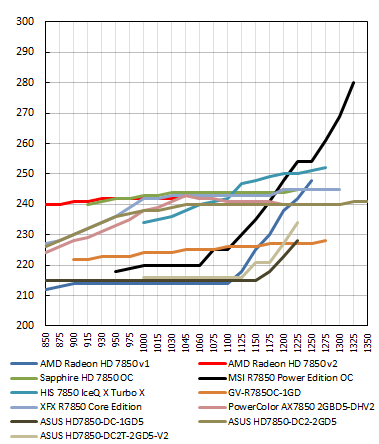

Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление Radeon HD 7850 доходит до ~220-250 Вт (для тестовой системы в целом, сама система в тесте потребляет 90-100 Вт). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Для больших частот придется делать аппаратный вольтмод и снимать защиту по силе тока.
Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует. Как только кончается запас, приходится оперировать ползунком вольтмода, но и здесь не всегда ждет успех. Некоторые карты работают на пределе своих возможностей, и изменение напряжения лишь усугубляет ситуацию.
Модель ASUS со своими настройками и собственной версией BIOS не подает виду, что разгоняется вплоть до 1125 МГц, рост энергопотребления начинается только после 1125 МГц. Потолок энергопотребления видеокарты ограничен скорее максимальным напряжением.

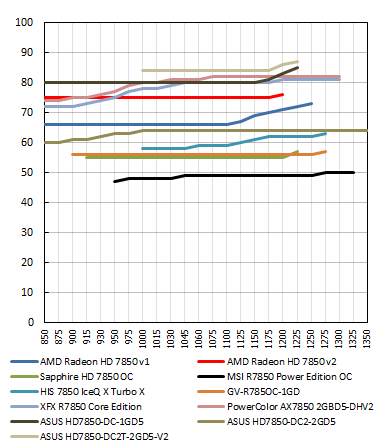

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на видеокартах сильно не изменялось, то и максимальный нагрев был стабильно постоянным.
Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов.
Отсутствие радиатора, недостаточные обороты вентиляторов и другие факторы негативно сказываются на результате, и получается так, что в угоду тишине инженеры компании снизили обороты крыльчаток.

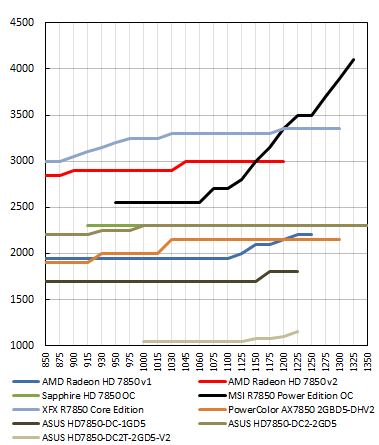

Обороты вентиляторов.
За счет ограничения оборотов достигается очень низкий уровень шума.
реклама
Результаты разгона
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS HD 7850-DC2T-2GD5-V2
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
По комплектации.
Недочеты:
- Нет.
Приятные мелочи:
- Нет.
По дизайну печатной платы.
Недочеты:
- Уменьшение мощности системы питания. Впрочем, это не повлияло на результат разгона, который схож с тем, что был получен на видеокарте с полным набором силовых транзисторов.
Приятные мелочи:
- Индикация подключения питания;
- Двойные фазы питания, памяти и PLL;
- Шесть фаз питания графического процессора.
По системе охлаждения.
Недочеты:
- Отсутствие радиатора VRM.
Приятные мелочи:
- Низкий уровень шума в 2D и абсолютный лидер в 3D.
По разгону.
Недочеты:
- Ограничение в Catalyst Control Center;
- Для разгона пользователь вынужден использовать программу ASUS, максимальная частота в которой ограничена планкой 1050 МГц, а напряжение 1.2 В.
Приятные мелочи:
- Средний потенциал разгона, до частот выше 1225 МГц.
В целом.
Недочеты:
- Чрезмерный нагрев VRM;
- Упрощение силовой части по сравнению с более дешевой моделью ASUS HD 7850-DC-1GD5.
Приятные мелочи:
- Малошумная система охлаждения.
- Заводской разгон до частот 1000/5000 МГц.
Заключение
Я не знаю, как менеджеры ASUS собирались объяснять тот факт, что одна из наиболее дорогих видеокарт HD 7850 лишена части элементов питания. Особенно удручает то, что в доступном ускорителе ASUS HD 7850-DC-1GD5 они есть. Да и радиатор из ниоткуда не появится.
Ну а если продолжить сравнение, то при сопоставлении с двухгигабайтной версией выясняется, что достоинств не столь много. Вернее, одно есть – видеокарта очень тихая.
Выражаем благодарность за помощь в подготовке материала:
- Компании Регард за предоставленные на тестирование видеокарты Radeon HD 7850.
- А также лично donnerjack.
