Тестовый стенд
Тестирование «малыша» Fractal Design проводилось в составе следующей конфигурации:
- Процессор: Intel Core i5-3570K (Ivy Bridge, LGA 1155);
- Система охлаждения CPU: Cooler Master DP6-8E5SB-0L-GP;
- Материнская плата: Asrock Z77E-ITX;
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Видеокарта: Sapphire AMD Radeon HD 7970 3 Гбайта GDDR5;
- Блок питания: Enermax NAXN82+, 850 Вт;
- Дисковая система:
- OCZ-VERTEX2, 60 Гбайт, SATA II;
- Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
- Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
- Термоинтерфейс: Arctic Cooling MX-4;
- Корпус:
- Fractal Design Node 304;
- открытый стенд.
*К сожалению, в тестировании пришлось использовать только один жесткий диск, так как во время подготовки материала мой рабочий «терабайтник» Seagate благополучно «умер».
Особенности сборки
Внутри особо не развернуться, поэтому для того, чтобы собрать систему в Node 304, сначала придется кое-что разобрать.
Согласно руководству пользователя нужно открутить все отсеки для жестких дисков, чтобы было свободное пространство под установку материнской платы и блока питания. Далее необходимо вкрутить в днище латунные стойки. Затем системная плата аккуратно кладется в корпус и прикручивается винтами. Предполагается, что оперативная память и кулер процессора уже установлены на «материнку».
реклама
Благодаря своей компоновке Fractal Node 304 позволяет вместить системы охлаждения высотой до 165 мм! То есть большинство процессорных кулеров спокойно поместятся внутри. Это впечатляет.
Затем следует установить блок питания.

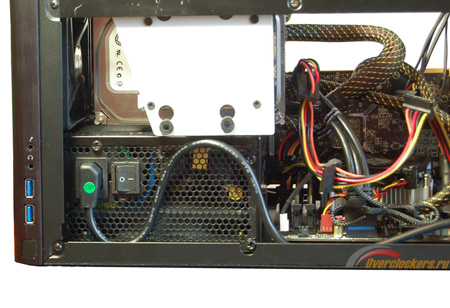

Как уже упоминалось, PSU ставится на две резиновые ножки и прикручивается к металлической рамке. К нему подключается кабель-удлинитель для сети, идущий от гнезда на задней панели. Стоит сразу подключить провода от передней панели и БП к материнской плате.
Поддерживается установка стандартных блоков питания, но их длина должна быть не более 160 мм. В противном случае возникнут проблемы с установкой габаритных графических ускорителей, да и просто закрыть крышку будет тяжело.

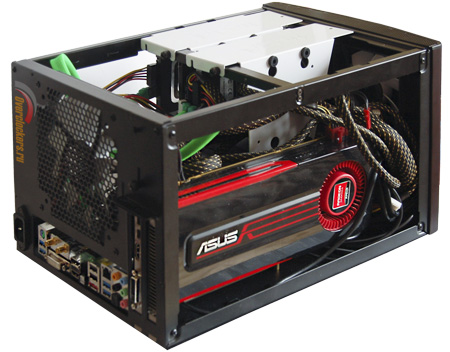

После проделанных манипуляций беремся за видеокарту. Здесь ничего необычного нет: удаляются заглушки, в слот ставится карта, прикручивается парой винтов. Максимально в корпусе можно установить ускоритель длиной до 310 мм. Но при этом придется расстаться с одним отсеком для жестких дисков. Для тех же, кто на такие жертвы идти не готов, остаются модели с длиной печатной платы до 170 мм.
реклама
Однако в моем случае проблем избежать все равно не удалось. Стендовый блок питания частично модульный, проще говоря, есть пучок неотсоединяемых кабелей для «материнки», процессора и видеокарты, а Molex и питание SATA подключаются отдельно. Установленная в корпус видеокарта аккуратно перекрыла все дополнительные разъемы, кроме самого последнего. Поэтому пришлось выбирать: либо оставить питание SATA, либо только Molex. Выбор пал в пользу последнего, поскольку нужно еще к чему-то подключать встроенный реобас. Для питания дисковой системы применялись переходники.

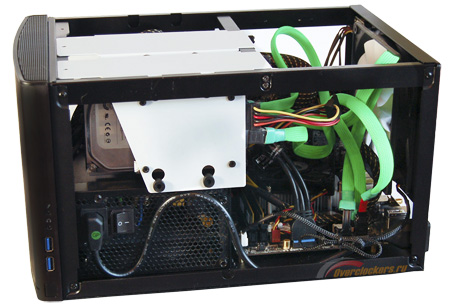

В последнюю очередь нужно устанавливать диски для хранения данных. Они прикручиваются специальными винтами через антивибрационные прокладки. В случае с SSD типоразмера 2.5” нужно использовать другие отверстия. Затем полученная конструкция устанавливается в корпус. В моем случае задействовались только два отсека.

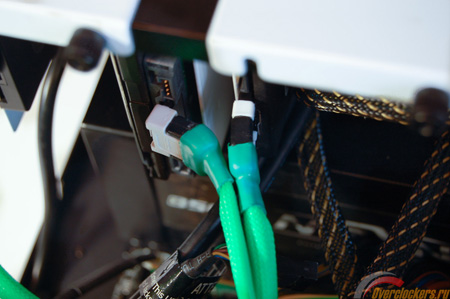

Теперь нас ждет увлекательный процесс подключения SATA кабелей и питания к накопителям. Так как на кабелях SATA стендовой материнской платы только один коннектор прямой, то пришлось повозиться.

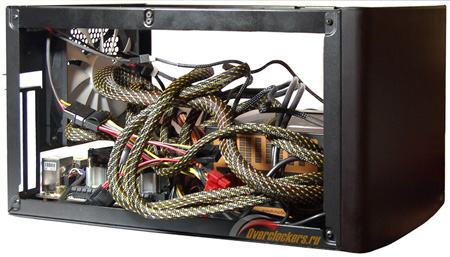

Ни о каком кабель-менеджменте в условиях Micro-Tower речи, конечно же, не идет. Всего на сборку системы я потратил около часа, причем большая часть времени ушла на то, чтобы как можно более аккуратно упаковать все провода. Процесс этот не самый приятный, поскольку несколько раз пришлось снимать верхнюю крышку: постоянно какой-то из кабелей норовит попасть либо в вытяжной вентилятор (остро ощущается нехватка проволочного гриля с внутренней стороны!), либо в вертушку на процессоре. Установка же собственно «железа» никаких неудобств не доставляет.
Еще одно немаловажное замечание – кулер на процессоре я использовал низкопрофильный (который оказался надежно закрыт от любопытных глаз проводами питания), так что в случае с охладителями башенной конструкции уложить все кабели будет куда сложнее.
Инструментарий и методика тестирования
После сборки всей системы можно приступить к тестированию нового корпуса.
Возможности системы охлаждения главного героя проверялись в трех режимах корпусных вентиляторов: Low, Medium и High. Изменение скорости производилось с помощью встроенного контроллера.
К сожалению, пришлось отказаться от разгона i5-3570K. Дело в том, что низкопрофильный радиатор Cooler Master совсем не способствует оверклокингу, ведь даже в номинале температура находится недалеко от границы троттлинга.
Почему бы тогда не использовать более производительный кулер, учитывая, что корпус это позволяет? Связано это с особенностями материнской платы – сокет расположен довольно близко к слоту PCI-e, поэтому три модели охладителей, бывших у меня в наличии, полностью его перекрывали. Спасение было в ориентировании радиатора параллельно видеокарте, но в таком случае рамка крепления упиралась в радиатор на чипсете. Куда не посмотри – везде засада. Так что пришлось довольствоваться номинальной частотой.

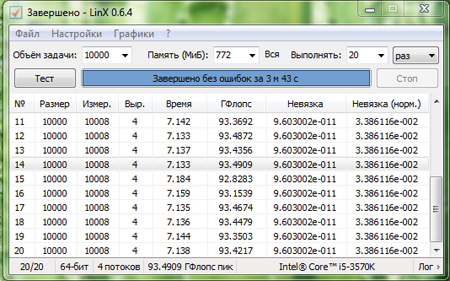

Прогрев CPU осуществлялся программой LinX с AVX:
реклама
Замеры температуры производились с помощью утилиты RealTemp 3.70, фиксировалась температура самого горячего ядра.
Оперативная память работала в номинальном режиме на частоте 1333 МГц с таймингами 9-9-9-24-1Т.
А вот частоты видеокарты были повышены до 1125 МГц, разгон далеко не максимальный, напряжение осталось без изменений на уровне 1.174 мВ. Прогрев графического ядра осуществлялся с помощью бенчмарка MSI Kombustor. Фиксировалась максимальная температура (5 минут без изменений). Мониторинг осуществлялся средствами программы MSI Afterburner версии 2.3.0.
Тестирование жесткого диска проводилось с помощью пакета IOMeter, время тестирования составляло 30 минут. Контроль температуры осуществлялся программой AIDA 64 06.04.2017.
Как всегда, в помещении были закрыты двери и окна, чтобы нивелировать влияние воздушных потоков на результаты замеров. Измерение уровня шума делалось в ночное время, чтобы внешние факторы не сказывались на результатах.
Результаты тестирования
Наконец-то мы добрались до самого интересного! Ниже на графиках приведены замеры температуры в различных режимах.
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
HDD Temp, °C
Меньше – лучше,
Нагрузка
Включите JavaScript, чтобы видеть графики
Самые лучшие результаты выдает система на открытом стенде. Внутри корпуса температура процессора выросла минимум на 4 градуса при максимальных оборотах вентиляторов. В тихом режиме этот показатель поднимается еще на 2 градуса. Глядя на пучки кабелей, закрывающие процессорный кулер, это совсем не кажется удивительным. Примечательно, что отсутствует разница между Low и Medium. Это говорит о том, что скорость вращения в этих режимах различается ненамного.
Температура видеокарты по сравнению с открытым стендом вырастает не столь сильно. А на максимальных параметрах значения и вовсе одинаковые.
Жесткие диски в свою очередь прекрасно себя чувствуют в Node 304 под парой 92 мм вентиляторов. Даже на минимальной скорости вращения крыльчаток перегрев накопителям не угрожает.
Уровень шума
Теперь обратимся к звуковым характеристикам главного героя.
Меньше - лучше
0.5 м
Включите JavaScript, чтобы видеть графики
Показатели шума комфортными не назовешь. Но в данном случае большую дисгармонию в звуковой фон работающего компьютера вносит система охлаждения процессора. Вентилятор типоразмера 92 мм работает без ШИМ-регулировки с постоянной скоростью ~3000 об/мин. В итоге его жужжание пробивается даже сквозь гул работающих на полную катушку корпусных вертушек.
Заключение
У Fractal Design получился очень интересный корпус. Он универсален и кроме основы для домашней мультимедийной системы может быть использован в качестве базы для производительного компьютера с мощной видеокартой. Стоит отметить стильный внешний вид и неплохо справляющуюся со своей задачей систему охлаждения.
Впервые встретившись с моделями подобного форм-фактора, я был удивлен. Шутка ли, на системе, собранной в Node 304, можно комфортно играть в мультиплеер BattleField 3 на максимальных параметрах, а места при этом занимается чуть ли не вдвое меньше по сравнению с моим Lian Li V1020!
Тем не менее, новичка не назовешь идеальным. Досадный «косяк» с реобасом, когда на минимальных оборотах пара фронтальных вентиляторов не стартует, и список более мелких нюансов добавляют ложку дегтя в бочку шведского меда. Так что мое субъективное мнение следующее: несмотря на все свои плюсы, Fractal Design Node 304 требует некоторой доводки.
А теперь факты.
Плюсы:
- Компактные размеры;
- Стильный внешний вид;
- Модульная компоновка;
- Хорошее качество изготовления;
- Вместимость процессорных СО высотой до 165 мм, блока питания до 160 мм и видеокарты длиной до 310 мм;
- Возможность установки до шести накопителей;
- Антивибрационное крепление жесткого диска;
- Неплохая работа системы охлаждения;
- USB 3.0 на панели внешних портов;
- Быстросъемные пылевые фильтры;
- Встроенный реобас;
- Приемлемая цена.
Минусы:
- Отсутствие кнопки Reset;
- Проблемы со встроенным контроллером вентиляторов;
- Отсутствие места под оптические накопители (недостаток сомнительный, но все же);
- Не хватает проволочного гриля на вытяжном вентиляторе, чтобы препятствовать попаданию кабелей в крыльчатку.
Выражаем благодарность:
- Компании 3Logic за предоставленный на тестирование корпус Fractal Design Node 304.
