Более близкое знакомство с Node 304 предлагаю начать с лицевой панели. Она выгнутая, полностью глухая, выполнена в черном цвете и только внизу справа одиноко красуется логотип производителя. Изготовлена из толстого пластика, на который с внешней стороны четырьмя винтами крепится алюминиевая пластина. Покраска здесь отличается от основного шасси, так что заметны различия в цвете.
Изгиб фронтальной части сделан не для красоты (или не только для нее) – за счет этого сверху и снизу образуются щели, служащие для обеспечения свежим воздухом пары нагнетающих вентиляторов.

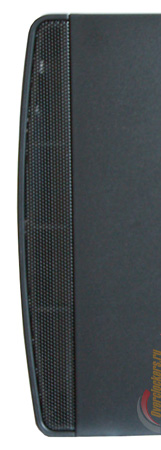

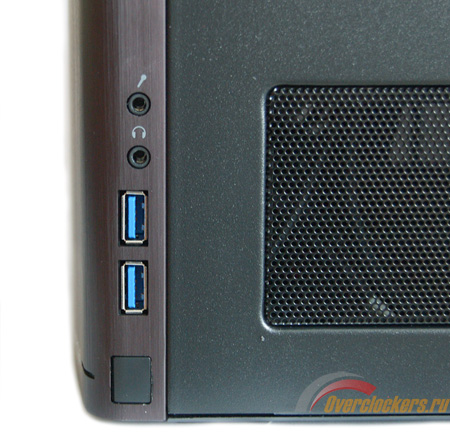

В верхней части, дабы не портить экстерьер, закреплена мелкоячеистая сетка. А на торце можно найти панель быстрого доступа, которая содержит два порта USB 3.0, гнездо для наушников и микрофона, а также кнопку запуска.
реклама
Места для кнопки сброса, по всей видимости, не нашлось, поэтому она здесь отсутствует напрочь. Возле логотипа располагается индикатор питания, который горит ровным синим цветом.
При более тщательном осмотре обнаружилась еще одна деталь – снизу на фронтальной части выведен маленький светодиод, отвечающий за индикацию активности жесткого диска. По-моему, чтобы его отыскать, нужно обладать некоторой удачей или окончить курсы «юного детектива», поскольку расположение, прямо скажу, не очевидное.
Лицевая панель держится на защелках.
После ее снятия становятся видны два передних вентилятора, которые закрыты общим пылевым фильтром. Их крыльчатка белого цвета и приятно контрастирует с основным черным цветом шасси. Крепление вертушек вынесено вперед на 10 мм.
Снять фильтр для чистки труда не составит, но учитывая его положение, сомневаюсь, что до этого часто будут доходить руки. Сами вертушки будут рассмотрены чуть позже в соответствующем разделе.
А сейчас лучше посмотрим на боковые стенки и верхнюю часть кузова. Нужно сказать, что эти детали представляют собой единое целое. Крышка изготовлена из стали толщиной 1.4 мм, и с ней стоит быть осторожнее, так как для ее сгибания совсем не нужно обладать богатырской силой.
реклама
Верхняя часть Fractal Design Node 304 не предлагает ничего интересного, а вот на боковых стенках стоит задержаться подробнее.

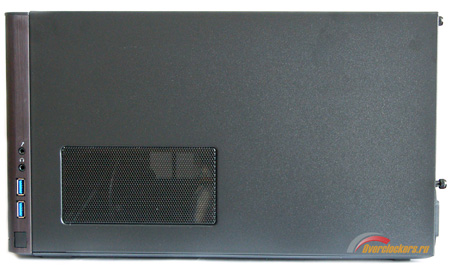

На правой стороне, практически сразу после панели I/O начинается вырез, который закрыт металлической сеткой. Длина и ширина данного проема соответственно 127х64 мм.
На левой боковой стенке также присутствует окно, только размеры его существенно больше – 250х105 мм.

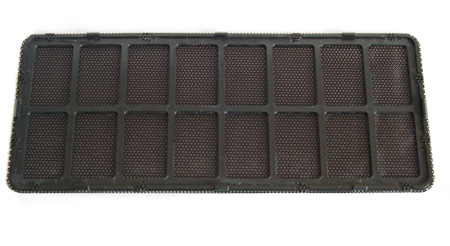

В этом месте помимо привычной металлической сетки установлен пылевой фильтр.
Назначение данного отверстия в обеспечении видеокарты свежим воздухом, что будет как нельзя кстати в таком компактном корпусе. А предназначение выреза на правой стороне станет понятно после взгляда на заднюю панель Node 304.
В строгом дизайне новичка она получилась самой насыщенной элементами.

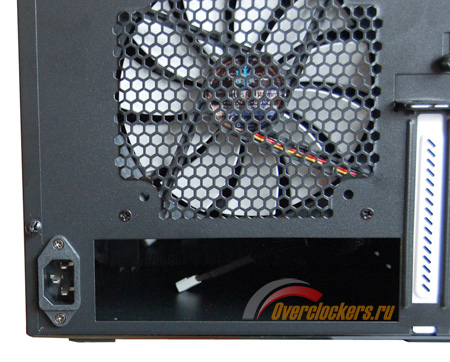

В первые секунды, когда я взглянул на заднюю часть корпуса, вооруженный стереотипным мышлением, в меня вселился ужас. Куда делся отсек под блок питания?! Вместо этого большую часть панели занимает крупная перфорация, а за ней виден вытяжной вентилятор типоразмера 140 мм с белой крыльчаткой.
Наконец-то становится заметно одно из основных отличий новичка от собратьев. Блок питания предлагается устанавливать в передней части кузова. Решение не новое, но встречается не часто. А вырез на правой стороне необходим для отвода нагретого воздуха.
В нижней части можно найти гнездо для сетевого кабеля, прямо рядом с проемом для внешних портов материнской платы.
реклама

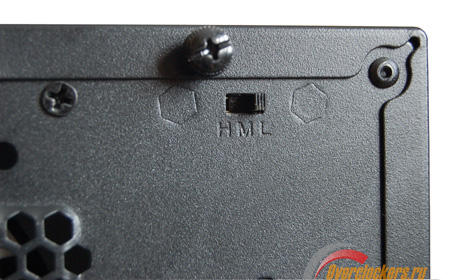

Еще на задней панели можно заметить неприметный переключатель в правом верхнем углу.
Это встроенный контроллер вентиляторов. Такое не часто встретишь даже в топовых Full Tower, а увидеть в маленьком корпусе за ~90 евро в диковинку тем более. У реобаса есть три положения для регулирования скорости вращения всех корпусных вертушек. По умолчанию он установлен в положение Low.
Слотов расширения у Node 304 всего два. Этого хватит для большинства видеокарт, а вот про «кирпичи» ASUS и некоторые другие трехслотовые модели видеоадаптеров придется забыть. Заглушки покрашены в белый цвет.
Если перевернуть «кейс», то на днище можно увидеть вентиляционные отверстия в передней части, закрытые пылевым фильтром. Они сделаны для обеспечения холодным воздухом блока питания с вентиляторами типоразмера 120/140 мм. Фильтр снимается буквально за пару секунд, но для этого будет необходимо, как минимум, приподнять корпус.

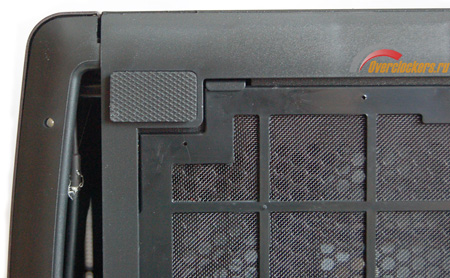

По краям идет пластиковая окантовка, прикрученная несколькими винтами. На ней же закреплены короткие ножки.
Их высота всего 3 мм и это ставит под сомнение комфортный температурный режим блока питания.
После рассмотрения корпуса со всех сторон у внимательного читателя может возникнуть вопрос: «А где здесь отсеки для девайсов 5.25”?» Ответ прост – нигде. В Fractal Design лишили новую модель возможности установки оптического привода. В нашу эру развития цифровой дистрибуции этот факт может мало кого огорчить, но, например, у меня есть пара современных игрушек, которые работают только с диском.
Теперь пора открутить четыре винта с накатанной головкой по краям и снять крышку, чтобы заглянуть внутрь.
