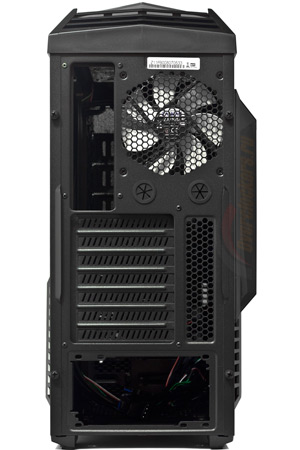

Задняя панель Zalman Z11 Plus мало чем отличается от общепринятых стандартов. В нижней части – отсек для блока питания. Вся средняя часть занята слотами расширения, которых здесь можно насчитать стандартное количество - семь штук. Слоты закрыты заглушками с вентиляционными отверстиями, однако заглушки одноразовые и при установке дискретного устройства их придется выламывать.
Верхнюю половину панели занимает стандартный вырез под I/O заглушку материнской платы и рядом с ней – посадочное место для 120-мм вентилятора, который установлен здесь же. Под вентилятором можно видеть два отверстия для вывода шлангов системы жидкостного охлаждения, закрытые резиновыми лепестковыми вставками.

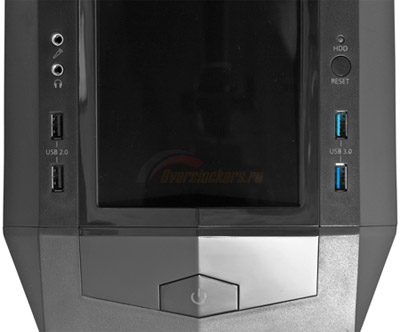

Все управление компьютером вынесено на переднюю часть верхней панели. Посему предполагается, что “системник” должен быть размещен на полу. Из органов управления здесь имеется больших размеров ромбовидная кнопка включения компьютера, расположенная в передней части панели, а также кнопка перезагрузки, месторасположение которой – справа в конце. Над ней можно видеть небольшой светодиод, сигнализирующий активность дисковой подсистемы красным свечением.
Кнопка включения изначально отсоединена, ровно, как и сигнализирующий питание светодиод. При сборке компьютера требуется соединить контакт, иначе система не запустится. Для этого придется отсоединить фронтальную панель, с чем могут возникнуть трудности.
реклама
Что же касается портов для подключения внешних устройств, то Zalman Z11 Plus наделен следующими интерфейсами: два порта USB 3.0 синего цвета в правой части, два порта USB 2.0 слева, а также стандартные выходы на наушники и микрофон, поддерживающие стандарт HDA (AC’97 не предусмотрен). Дополнительно стоит отметить, что порты USB 3.0 подключаются к материнской плате двумя внешними USB-разъемами с наружной стороны, а для вывода кабелей USB используется слотовая заглушка с отверстиями из комплекта.
Верхняя панель Zalman Z11 Plus напоминает бронированный панцирь жука. Здесь можно видеть пять больших чешуек, сделанных из полупрозрачного матового пластика и расположенных под углом примерно 20 градусов. Под ними – две вентиляционные решетки на верхней панели шасси, где можно разместить два 140- или 120-мм вентилятора (в штатную комплектацию входит одна “стодвадцатка”). Такое строение призвано препятствовать оседанию внутри компьютера пыли, если он находится в отключенном состоянии. И, кроме того, не создается сильное сопротивление воздушному потоку.

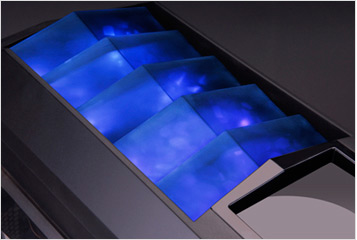

Поскольку за счет матового пластика образуется в основном рассеянный свет, свечение верхнего вентилятора через чешуйки смотрится симпатично.
В передней части верхней панели имеется углубление, в которое можно положить какие-нибудь девайсы. Что примечательно, эта часть панели отполирована до блеска, а посему, на ней, скорее всего, будут оставаться царапины…

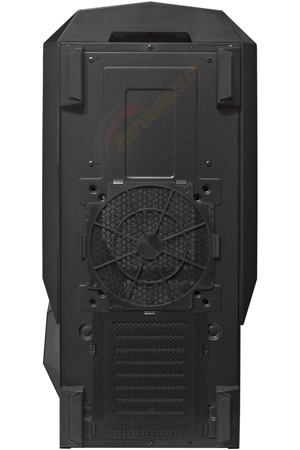

Нижняя панель также имеет в своей конструкции две вентиляционные решетки. Одна предназначена для забора прохладного воздуха блоком питания, вторая – посадочное место для нижнего 140- или 120-мм вентилятора. Обе решетки закрыты съемными противопылевыми фильтрами.
реклама

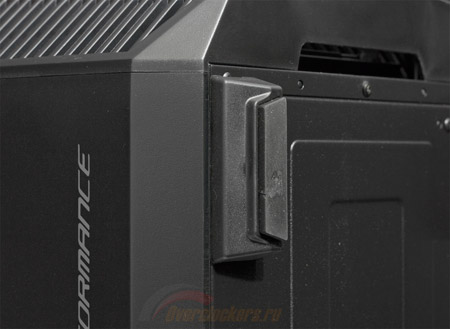

Опорой “системнику” служат четыре широкие пластиковые ножки, расположенные по периметру днища, и с наличием на концах резиновых вставок. Наличие резины не даст корпусу елозить по поверхности, а также уменьшит передаваемую вибрацию.
Итак, с внешним видом и дизайном Zalman Z11 Plus мы разобрались, пора переходить к изучению его внутреннего строения.
Внутреннее строение

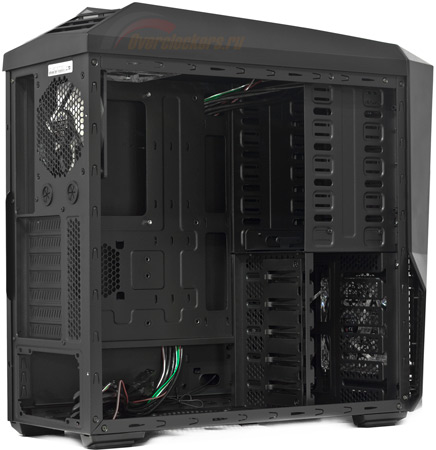

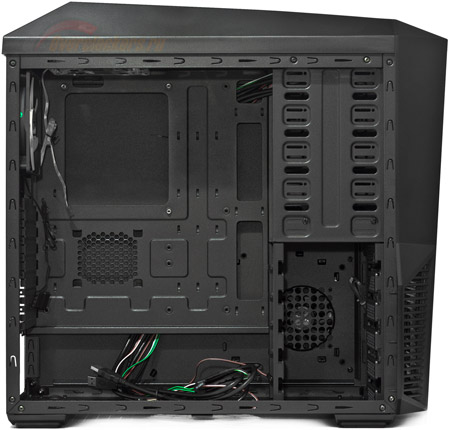

Внутри Zalman Z11 Plus имеет идентичный наружному окрас - матовый черный. Компоновка довольно продуманная, хотя и больше относится к стандарту. И что примечательно – почти полностью повторяет модель Zalman Z9 Plus.
В нижней задней части корпуса располагается блок питания. Над ним - место для материнской платы, которая крепится к поддону при помощи стандартных семимиллиметровых стоек.
Спереди сверху – массив из пяти отсеков для 5.25-дюймовых устройств. Нижний отсек в свою очередь оборудован переходником для 3.5-дюймового устройства. Переднюю нижнюю часть корпуса занимает корзина для накопителей, рассчитанная на установку до пяти 3.5-дюймовых устройств (еще один 2.5-дюймовый твердотельный накопитель можно установить за поддоном системной платы и еще один в 3.5-дюймовый отсек).
