Внутреннее строение, особенности сборки

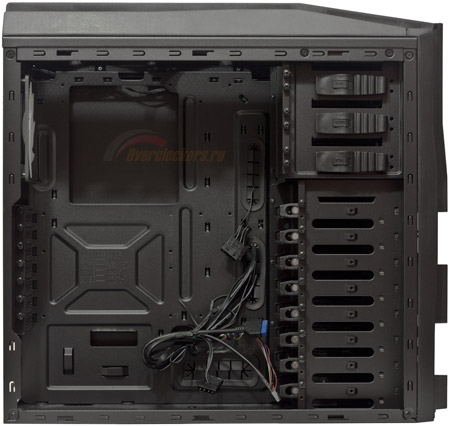

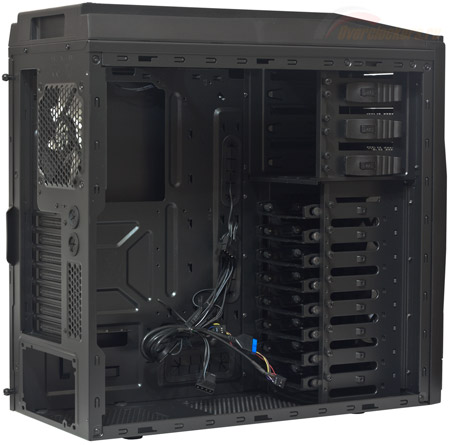

Внутренняя компоновка NZXT Tempest 410 Elite мало чем отличается от привычного стандарта в виде однообъемной конструкции с нижним расположением блока питания. Выделяется лишь довольно вместительная корзина для HDD, а также механизмы безвинтового крепления 5.25-дюймовых устройств.
Оформление корпуса выполнено в черной цветовой гамме, на общем фоне выделяются лишь белые крыльчатки вентиляторов. Как и снаружи, внутренний окрас матовый и шершавый на ощупь.

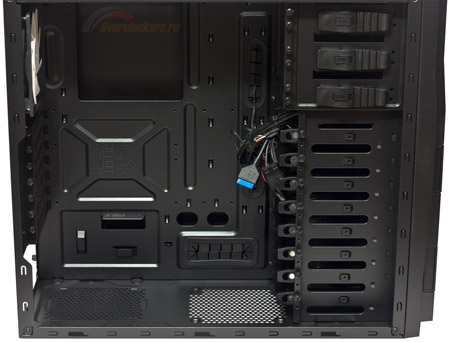

Блок питания располагается на небольших обрезиненных подставках, выштампованных из днища корпуса. Он может располагаться вентилятором как вниз, так и вверх. Максимальную длину БП производитель не указал, однако замеры показали, что расстояние до установленного жесткого диска равно 300 мм, расстояние до нижнего вентилятора (если таковой установлен) - 200 мм. Исходя из полученных цифр, не трудно произвести подсчеты.
реклама
Выше блока питания – поддон системной платы, которая крепится сюда на стандартные семимиллиметровые шестигранные стойки. Наличие в аксессуарах специального переходника на шестигранник позволит без труда закрутить их. Поддерживаются следующие форм-факторы материнских плат: ATX, Micro-ATX, Mini-ATX, Flex-ATX и Mini-ITX. Не правда ли, впечатляет?
Крепление дискретных плат расширения наиболее распространенное – установленная карта прижимается при помощи винта с накатанной головкой. А для 5.25-дюймовых устройств в передней верхней части предусмотрена корзина, в которую можно установить до трех таких девайсов. Крепление – безвинтовое, само устройство прижимается с одной стороны специальной защелкой, типичной для многих корпусов NZXT. Зафиксированное устройство хоть и держится прочно, но немного люфтит.

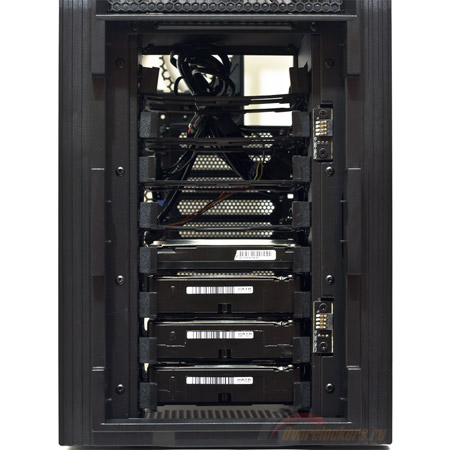

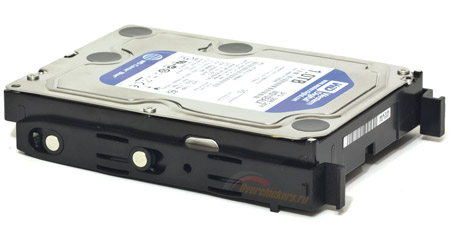

Все остальное место под 5.25-дюймовыми отсеками занимает большая корзина для жестких дисков. Здесь можно разместить до восьми 3.5- или 2.5-дюймовых накопителей. Крепление HDD также безвинтовое, с применением салазок, которые уже оборудованы антивибрационными силиконовыми прокладками. Установка в них накопителя – занятие с первого взгляда хоть и простое, но, тем не менее, слегка затруднительное. Штырьки никак не хотят пролазить в отверстия, а прокладки так и норовят соскочить.
После размещения жесткого диска в салазках, вся конструкция задвигается с фронтальной стороны корпуса до характерного щелчка, который информирует пользователя, что диск зафиксирован.
Если в систему устанавливаются 2.5-дюймовые накопители, то они прикручиваются к салазкам посредством винтов. В этом случае антивибрационное крепление отсутствует.
реклама
Что касается максимальной длины графического адаптера, то она может быть 250 мм с размещенным напротив видеокарты HDD, увеличиваясь до 315 мм при его отсутствии.

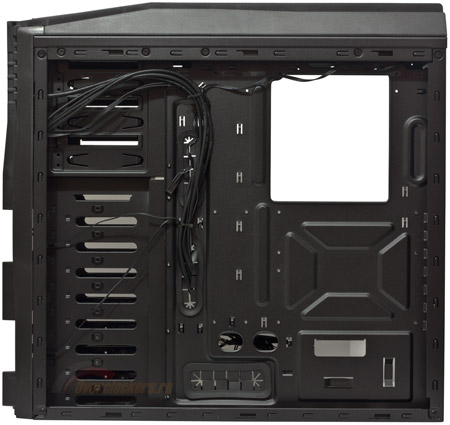

Как и большинство современных продвинутых корпусов, NZXT Tempest 410 Elite предлагает систему скрытой укладки проводов (кабель-менеджмент). Отверстий в поддоне системной платы насчитывается ни много ни мало – три больших обрезиненных (рассредоточенных по всей высоте поддона) и четыре небольших, для прокладки не слишком толстых проводов. Стоит отметить, что провод питания процессора (ATX12V) без проблем прокладывается через предназначенное для него отверстие.
Расстояние между поддоном системной платы и задней боковой стенкой корпуса составляет 23 мм, что позволяет проложить даже большие связки проводов. И действительно, во время сборки в испытуемом системы, все провода без проблем поместились за поддоном.
Большой квадратный вырез в поддоне в районе процессорного гнезда – неотъемлемая составляющая любого современного корпуса. Он предназначен для беспрепятственного доступа к процессорному охладителю, чаще всего – к крепежной крестовине (backplate) кулера. При наличии выреза нет необходимости демонтировать материнскую плату, если проводятся какие-либо манипуляции с кулером. К слову, максимальная высота кулера CPU составляет 170 мм, что позволит установить в NZXT Tempest 410 Elite производительные башенные охладители.

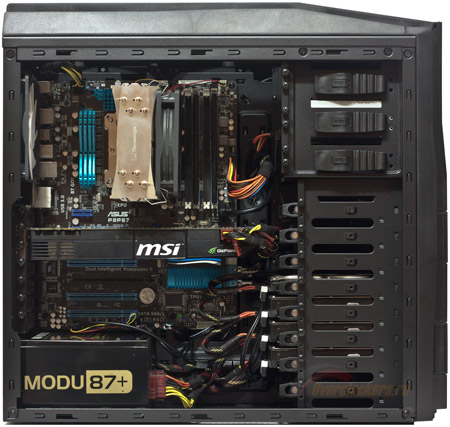

В целом, сборка компьютера в «четыреста десятом» выполняется быстро. А удобный доступ к комплектующим позволяет упростить процесс.

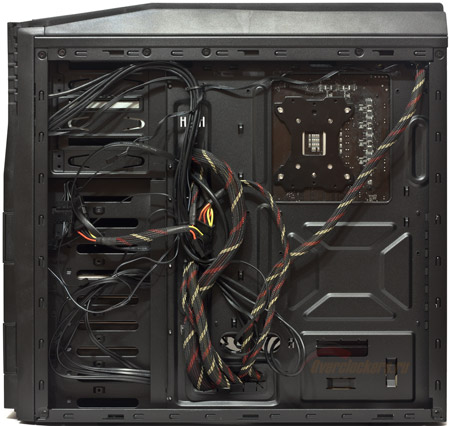

Различные провода легко прокладываются за поддоном системной платы, не вызывая при этом выгиба боковой панели и не создавая препятствий при ее закрытии. Стоит отметить полный доступ к backplate на стендовой ASUS P8P67.

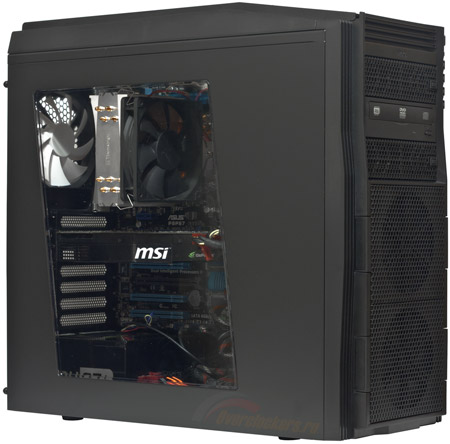

Собранный «системник» смотрится симпатично. А вид через прозрачное акриловое окно даже в какой-то степени завораживает. Через него можно обозревать почти все внутреннее убранство и наблюдать за «жизнью» внутри компьютера.
Система охлаждения
Систему вентиляции NZXT Tempest 410 Elite можно отнести к достаточно продвинутой, поскольку в штатной поставке она насчитывает в себе три «стодвадцатки». Присутствует возможность расширить СО до шести вентиляторов.
Все три модели идентичны. Это фирменные девятилопастные вертушки типоразмера 120 х 120 х 25 мм и с номинальной скоростью вращения крыльчатки ~1200 об/мин.
Две из них расположены на фронтальной панели и функционируют на вдув, охлаждая жесткие диски. Провода питания этих вертушек объединены в один, с разъемом Molex, плюс трехконтактный. Провод тахометра отсутствует, а поскольку они установлены в съемные боксы с беспроводным контактом, то их легко можно заменить другими. Задний вентилятор функционирует на выдув, он получил стандартный провод в три жилы и трехконтактный разъем, также с дополнительным «молексом», причем в этом случае – «мама-папа».
реклама
Помимо трех штатных вентиляторов, в NZXT Tempest 410 Elite можно установить еще три вертушки. Одну 120 мм – на днище корпуса, где для нее предусмотрено посадочное место. Еще два 140 мм или 120 мм вентилятора можно разместить на верхней панели, либо же установить туда двухсекционный радиатор СЖО. Поддерживаются широкие радиаторы толщиной 23-24 мм, с шириной не более 145 мм, высотой до 40 мм.
Почти закончив с теорией, пора переходить к практической части тестирования.
