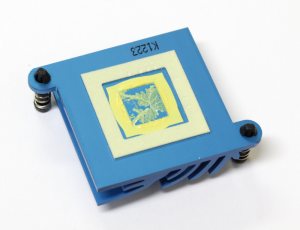

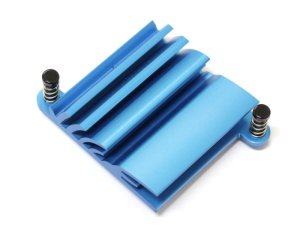

Еще один небольшой радиатор отводит тепло от системной логики.
Он также изготовлен из алюминиевого сплава и окрашен в голубой цвет. Странно, но обычно на нем приводится логотип производителя, а здесь ничего подобного нет. Термоинтерфейс поменял если не консистенцию, то цвет. Вместо розовой «терможвачки», применена ярко-зеленая. Видимо, на заводе закончилась партия клубничных жевательных резинок и теперь сборщикам выдают мятные. По периметру места контакта размещена защитная рамка из мягкого пористого материала. Крепление радиатора осуществляется при помощи пластиковых клипс с пружинками.

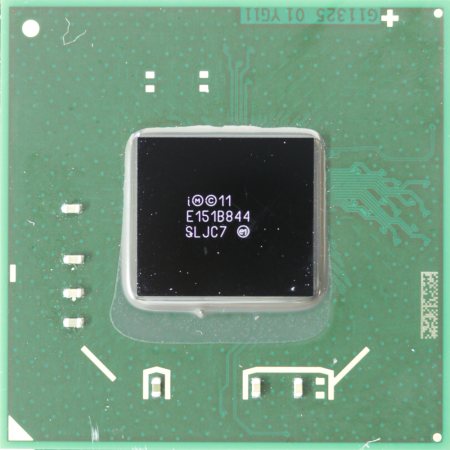

Под радиатором находится микросхема Intel Z77.
На данный момент это самый лучший чипсет для платформы LGA 1155 в плане функциональных возможностей. Помимо разгонных функций он обеспечивает поддержку интегрированного в процессор графического ядра. Для этих целей производителем предусмотрен вывод трех видеоразъемов на заднюю панель. Это - D-Sub, DVI и HDMI. В спецификациях к последнему заявлено о поддержке 3D.
реклама

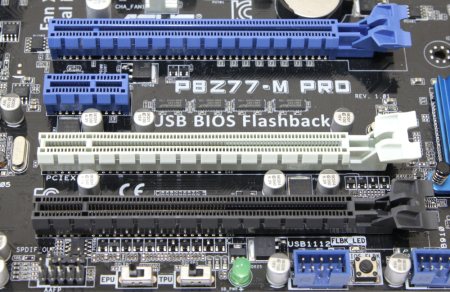

Если это вполне характерно для платы размера mATX, то три слота PCI-e x16 с таким форм-фактором встретишь не часто.
Заявлена официальная поддержка технологий SLI, CrossFire и Lucid Virtu MVP. Разумеется, все слоты не полноскоростные. Верхний при установке одного видеоадаптера получает честные шестнадцать линий. Средний, в случае добавления второго, делит их пополам и образуется x8+x8. Нижнему от процессора стабильно достаются четыре линии.
Таким образом, можно установить два видеоадаптера NVIDIA GTX 690 друг за другом и получить Quad SLI. Конечно, для этого понадобится подходящий корпус и блок питания, но такую возможность плата обеспечивает, а это уже немаловажно. Кроме трех слотов PCI-e x16 есть один PCI-e x1.

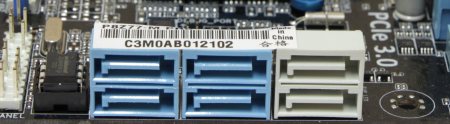

Для поддержки накопителей и приводов предусмотрено шесть портов SATA. Четыре разъема голубого цвета обеспечивают поддержку SATA II, а оставшиеся два серых – SATA 6 Гбит/с.

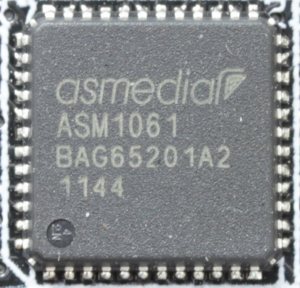

Все они реализованы при помощи интегрированного в чипсет Intel Z77 контроллера. Поддерживаются режимы RAID разных уровней, а также технология Intel SRT. Кроме этого на задней панели можно обнаружить два порта eSATA. Они представлены отдельным контроллером Asmedia ASM1061, распаянным неподалеку.
реклама

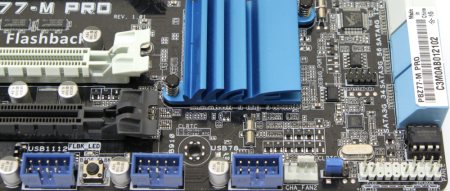

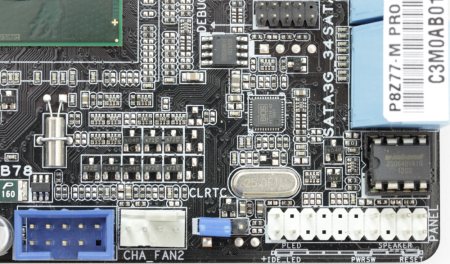

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Выше его по правому краю можно обнаружить ПЗУ BIOS, которую при необходимости можно вытащить из разъема и прошить при помощи программатора. По нижнему краю левее разместились три колодки USB 2.0 для подключения шести устройств и джампер ClrCMOS для сброса настроек.

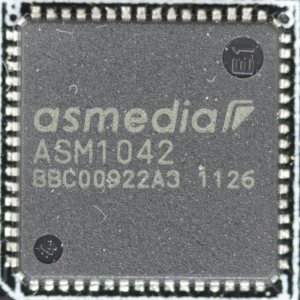

Двум портам стандарта USB 2.0 нашлось место на задней панели. Там же расположены четыре более современных USB 3.0. Два из них реализованы средствами контроллера чипсета, а пара других - отдельной микросхемой Asmedia ASM1042, которая находится неподалеку.

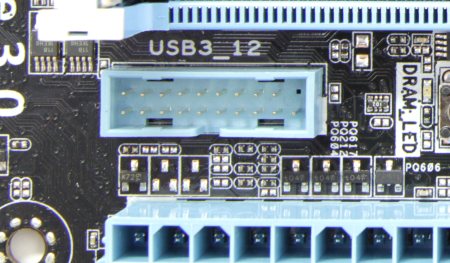

На плате есть еще колодка USB 3.0, размещенная рядом с основным коннектором питания ATX.
Она обеспечивает еще два порта этого стандарта и поддерживается интегрированным в чипсет контроллером.

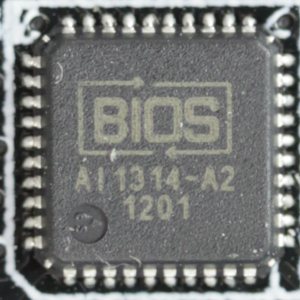

Между двумя нижними колодками USB 2.0 затесалась кнопка BIOS FlashBack. Она как раз пригодится для того, чтобы не вынимать микросхему BIOS и не пользоваться программатором. Достаточно просто записать версию прошивки на USB накопитель, подключить его в соответствующий разъем, запустить систему и нажать кнопку. И тем самым удастся восстановить запоротый BIOS. Чтобы не было сомнений в том, что процедура поддерживается аппаратно, недалеко от ПЗУ BIOS можно найти перемаркированную микросхему.

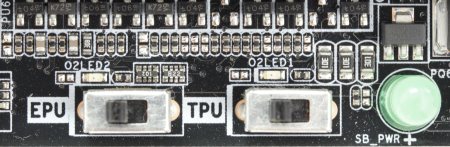

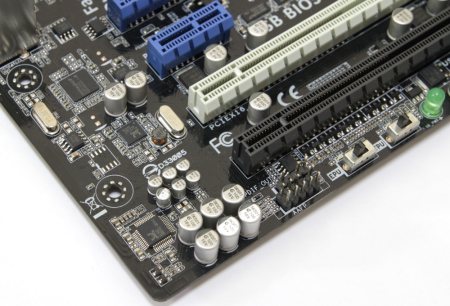

По нижнему краю в левой части разместились два переключателя TPU и EPU, а также индикатор подачи питания.

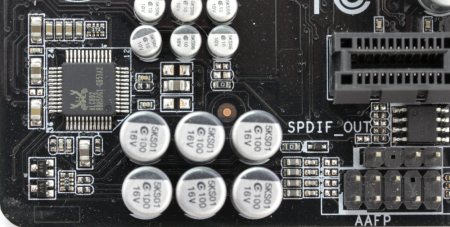

В левом нижнем углу расположена микросхема восьмиканального звукового кодека Realtek ALC892.
реклама
Ниже от него можно увидеть разъем подключения передней аудиопанели и S/PDIF Out.

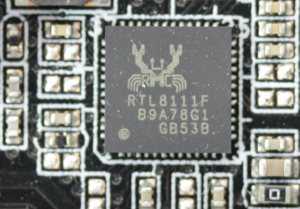

По левому краю распаяна микросхема гигабитного сетевого адаптера Realtek RTL8111F.

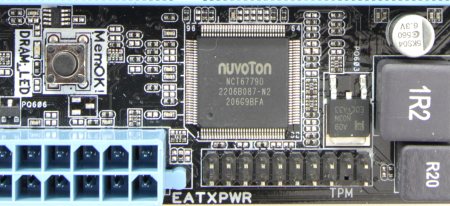

В правом верхнем углу находится колодка для подключения COM порта, а ниже, межу слотом памяти и коннектром питания ATX, можно обнаружить кнопку MemOK, разъем для подключения TPM модуля и микросхему контроллера ввода/вывода Nuvoton NCT6779D.
На плате находится четыре четырехконтактных коннектора для подключения вентиляторов. Скорость вращения каждого регулируется не только в BIOS, но и при помощи программного обеспечения, в котором есть несколько профилей для разных режимов работы.

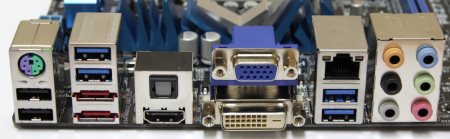

На задней панели размещены следующие разъемы:
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 3.0;
- Два разъема USB 2.0;
- Два разъема eSATA;
- Один видеовыход D-Sub;
- Один видеовыход DVI-D;
- Один видеовыход HDMI;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, i7 второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866/ 2000 (разгон)/ 2133 (разгон)/ 2200(разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666/ 2800 (разгон)/ 2933 (разгон)/ 3000 (разгон)/ 3200 (разгон) МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (x16+x4) 1 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX, 3-WAY CrossFireX, Lucid Virtu MVP (x8+x8+x4) |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
Поддержка eSATA | 2x eSATA 3.0 Гбит порта – Asmedia ASM1061 |
Сеть | 1х Realtek RTL8111F |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) 2х USB 3.0 (Asmedia ASM1042) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 2x USB 2.0/1.1 4х USB 3.0 2x eSATA 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.4а 1х Optical S/PDIF Out 6x 3,5 мм Jack |
Фирменные технологии | ASUS Dual Intelligent Processors - DIGI+ VRM Auto Tuning TurboV GPU Boost TPU switch EPU EPU switch USB BIOS Flashback AI Suite II Ai Charger+ Anti-Surge USB Charger+ Anti-Surge ASUS UEFI BIOS EZ Mode Network iControl USB 3.0 Boost Disk Unlocker Stylish Fanless Design Heat-pipe solution ASUS Fan Xpert 2 ASUS O.C. Tuner ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
Размеры, мм | 244 x 244 |
Форм-фактор | mATX. |
