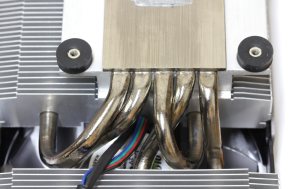

Пять тепловых трубок расходятся из основания вправо и влево, образовывая две независимые части. С каждой стороны на них нанизано множество алюминиевых пластинок. Посередине получается пустое пространство, где виднеется только «паук» из тепловых трубок. Соединяются они в составном основании.

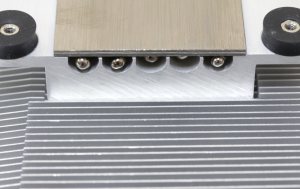

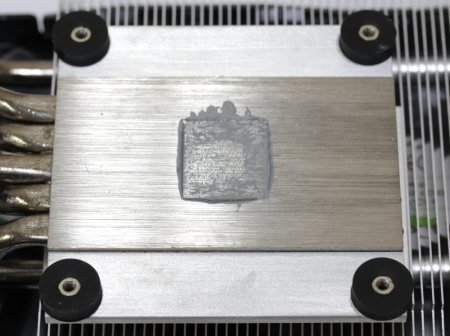

Его сердцевина - алюминиевая деталь, в которой проделаны желобки для тепловых трубок. Сверху, практически заподлицо, приклеена медная никелированная пластина, которая контактирует с тепловыми трубками и служит поверхностью контакта с кристаллом графического процессора. В качестве термоинтерфейса была замечена термопаста, возможно, видеокарта уже разбиралась и штатное решение было заменено.
По краям видны стальные втулки с резиновыми шайбами, которые выполняют роль дополнительных ограничителей и помогают радиатору держаться более устойчиво.
Сверху к алюминиевым ребрам, а точнее, к специальным пазам в них, при помощи пластиковых защелок в оригинальных корпусах по краям крепятся три вентилятора.
реклама

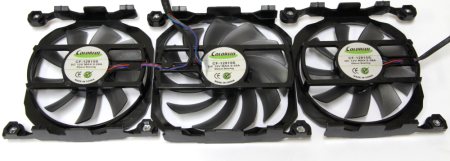

Два из них диаметром 80 мм расположены по краям, один 90 мм находится посередине.

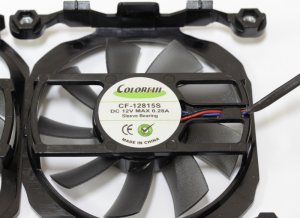

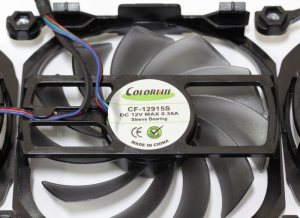

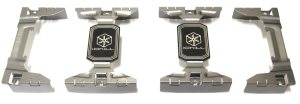

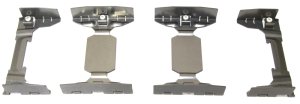

Все они произведены компанией Colorful, их характеристики указаны на наклейке сзади. В пластиковом корпусе каждого вентилятора есть не только защелки, но и специальные отверстия, в которые установлены гайки. Они необходимы для крепления специальных декоративных и соединительных алюминиевых пластинок сверху.

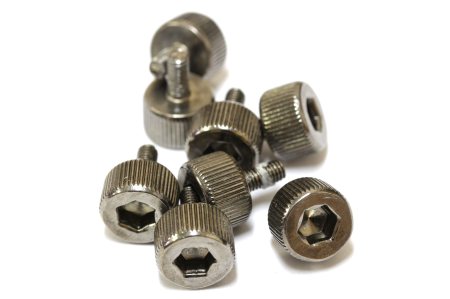

Крепятся они при помощи специальных винтов под шестигранник, именно такой и обнаружился в комплекте.
И все бы ничего, если б не габариты. Они прилично выросли по сравнению с эталонным дизайном, а вот эффективность еще под вопросом.
реклама
Ведь даже слабо разбирающийся человек сразу заметит еще один недостаток – это практически полное отсутствие вывода отработанного воздуха за пределы корпуса, что также может усугубить ситуацию с отводом тепла в плохо проветриваемом корпусе.
Тестовый стенд
Тестирование видеокарты проводилось на следующей конфигурации:
- Процессор: Intel Core i7-3930K @ 4600 МГц;
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS P9X79, версия BIOS 1103;
- Память: Samsung M378B5273DH0-CH9, 4 x 4 Гбайта DDR3 1333;
- Видеокарта: Inno3D iChiLL GTX 680 2 Гбайта (1100/6200 МГц (ядро/память)), драйвер nVidia 301.10;
- Накопитель SSD: Corsair Performance Pro 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Все смонтировано в корпус Cooler Master Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы отключены.
Разгон, тепловой режим, шум
Видеокарта Inno3D iChiLL GTX 680 уже изначально работает на повышенных частотах.

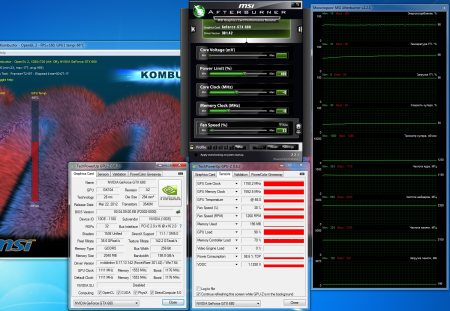

На разогреве традиционно используется аналог Furmark’а – MSI Kombustor. Хорошо заметно, что продукт отрабатывает все заявленные характеристики. Частота вращения вентиляторов составляет всего 1230 об/мин. Шум при этом достигает 52.3 дБ. Что-то не так. Да это же свистят блок питания и процессорный вентилятор. Для чистоты эксперимента я решил их попридержать, а поскольку кроме них и видеокарты других источников шума нет, то картина получилась разительно другая. На расстоянии 30 см от нее стало 38.4 дБ, а на удалении в 1 метр – 33.8 дБ. Характер звука похож на легкий шелест. Нет ни свиста, ни треска, что говорит об использовании хороших подшипников.
Как можно заметить, температура замерла на отметке в 66°C, что неплохо, учитывая, что в помещении было 25°C, а видеокарта была смонтирована в корпус, хоть и без боковой стенки.
Однако было решено не ограничиваться только штатным режимом заводского разгона и попытать удачу, проверив достижимый с данной системой охлаждения частотный предел. Для этого обновим утилиту MSI Afterburner до версии 2.2.2 и приступим к повышению частот. Для начала необходимо увеличить процент уровня TDP, поскольку от него зависит динамическое повышение частоты. Уже после одного этого действия турбо частота графического процессора поднялась выше 1200 МГц. Не останавливаясь на достигнутом, прибавим к турбо значению +100, а к памяти +348 МГц.
Хорошо видно, что вначале частота GPU поднялась до 1302 МГц, а потом уже снизилась до 1288 МГц. Память при этом функционировала на отметке 1728 МГц. Естественно, температура выросла до 71°C, а вместе с ней и обороты вентиляторов - до 1380 об/мин. Шум также немного возрос и составил 41.3 дБ на расстоянии 30 см и 35.2 дБ на удалении в 1 м.
Если вас интересуют результаты тестов в приложениях, то можете заглянуть на страницу обзора видеоускорителя Palit GTX 680 JetStream. Там использовалась та же самая конфигурация, а частоты видеопроцессора и памяти практически совпали с этим экземпляром, поэтому отклонения возможны только в пределах погрешности.
Заключение
реклама
Основным отличием Inno3D iChill GTX680 от референсной версии служит система охлаждения. У нее есть как плюсы, так и минусы. Безусловно, она отлично справляется со своей задачей и при этом мало шумит. Что еще нужно? Разгон? В целом видеокарта демонстрирует хорошие результаты. Основной недостаток – габариты системы охлаждения. Во-первых, она получается существенно длиннее печатной платы, а во-вторых, превосходит толщину в два слота. И весь горячий воздух собирается в той части, которая ближе к видеовыходам. Однако выхлопа из отверстий практически нет, поскольку ребра расположены перпендикулярно карте, а не продольно. Как следствие, воздух проходит сквозь них и попадает на пластинку, накрывающую память и VRM. Затем он расходится в разные стороны, не покидая пределы корпуса.
Можно прибавить то, что плата с трудом вошла в мой корпус (Cooler Master Centurion 590) и практически уперлась в корзину дисков. Никакого зазора вообще не осталось. Ну и, разумеется, вторую точно такую же карту нужно устанавливать через два слота благодаря родной системе охлаждения, занимающей еще половину от места третьего. Кому-то может показаться, что эталонный дизайн печатной платы это плохо. Однако такая реализация дает возможность установить фуллкавер-водоблок, тем более их часто проектируют именно под референсный дизайн.
Плюсы:
- Продукт с заводским разгоном;
- Низкий уровень шума;
- Эффективное охлаждение;
- Референсная печатная плата (с возможностью установки Fullcover водоблока).
- Большие габариты системы охлаждения;
- Отсутствует выброс отработанного воздуха за пределы корпуса.
