Дизайн PCB и система питания
Если бы карта была эталонной, то и рассматривать было бы нечего. В конце концов, отличия референсных версий ограничиваются разными наклейками спереди. Здесь же, по крайней мере, другая система охлаждения, а печатная плата сходу не поддается анализу на классический дизайн.

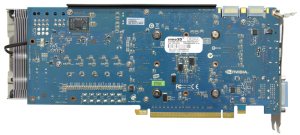

Вызвано это хотя бы тем, что цвет текстолита синий. Поэтому необходимо более пристальное изучение, которое становится возможным после снятия системы охлаждения. Последнее сделать не так уж сложно. Для этого необходимо открутить четыре подпружиненных винта с обратной стороны.

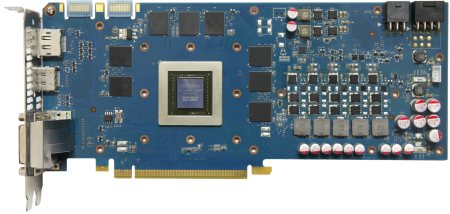

Теперь хорошо видно, что перед нами эталонный вариант платы. Какие-то мелкие нюансы могут быть запрятаны в самих силовых элементах. Точнее - могут быть просто использованы другие транзисторы или конденсаторы, но сам дизайн печатной платы изменений не претерпел.
реклама
Начнем детальное изучение с основного ШИМ-контроллера, который расположен с обратной стороны. Как и на плате штатного дизайна, здесь микросхема распаяна на отдельной небольшой печатной плате. А уже она в свою очередь припаяна к основной.

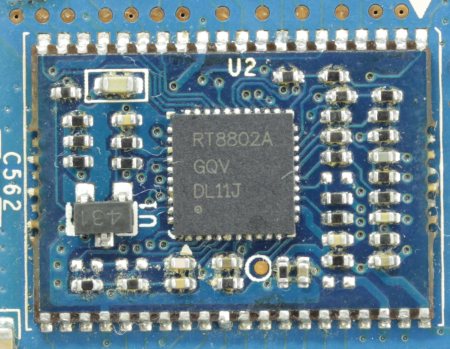

Сама микросхема промаркирована как RT8802A. Позже выяснилось что это тот же «чип» компании Richtek, что применяется на плате эталонного дизайна. Однако здесь задействовано все пять фаз.

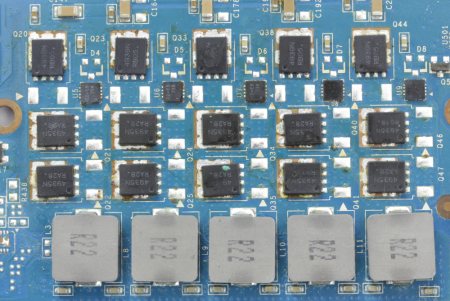

Даже силовые элементы такие же. На каждую фазу приходится по два транзистора ON Semiconductor 4935N , по одному 4939N и по одному драйверу O2=EB.

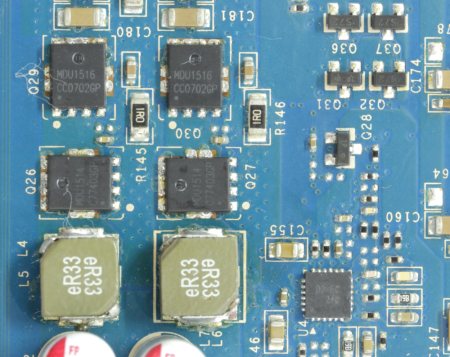

Установлены такие же катушки индуктивности, для памяти выделены те же две фазы питания.
реклама

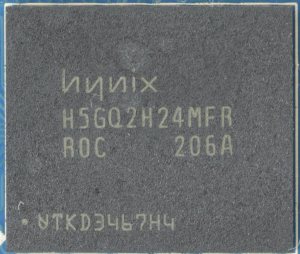

Кроме этого используются точно такие же микросхемы памяти Hynix с маркировкой H5GQ2H24MRF.
Восемь таких микросхем дают в совокупности 2 Гбайта видеопамяти и шину разрядностью 256 бит. Память расположена асимметричной буквой «П» относительно графического процессора.

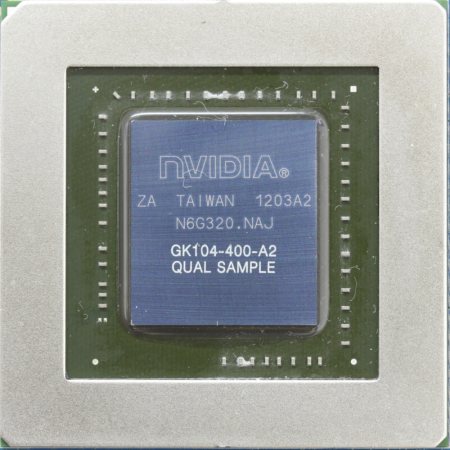

Посередине находится сам NVIDIA GTX 680.
Вроде бы ничего необычного за исключением надписи внизу «QUAL SAMPLE». Что это может быть за образец – не совсем ясно, а главное не понятно: то ли это экспериментальный экземпляр, то ли серийный. В остальном никаких отличий нет.

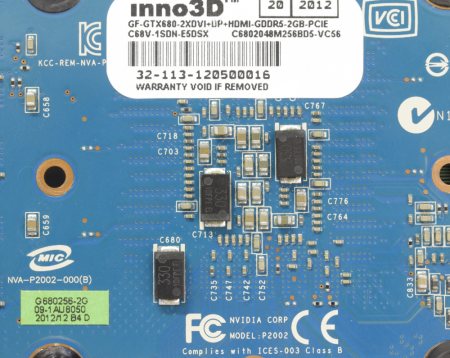

С обратной стороны платы в области графического процессора можно обнаружить три танталовых конденсатора.
Единственным характерным отличием может послужить наличие двух разъемов питания PCI-E 6-ти и 8-ми штырьковых. Переходника на 8 pin в комплекте нет, что немного обескураживает, зато есть один PCI-e 6pin – 2x Molex.

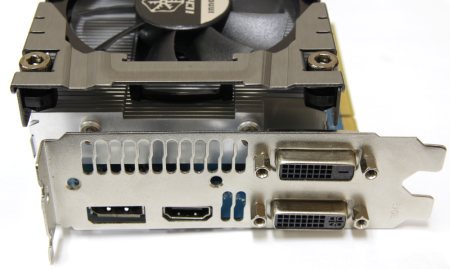

На задней панели разместились следующие видеовыходы:
- Два разъема DVI;
- Один HDMI;
- Один Display Port.
Толщина карты Inno3D iChiLL GTX 680 вместе с системой охлаждения превосходит два слота. Это нужно учитывать при планировании установки двух таких адаптеров.

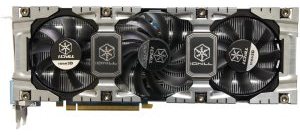

Система охлаждения

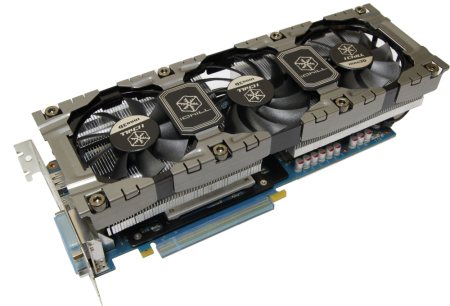

Нельзя сказать, что решение революционное, но оригинальное это точно.
реклама

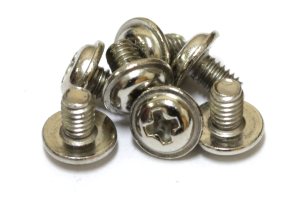

Начнем с того, что с обратной стороны система охлаждения крепится при помощи четырех подпружиненных винтов.

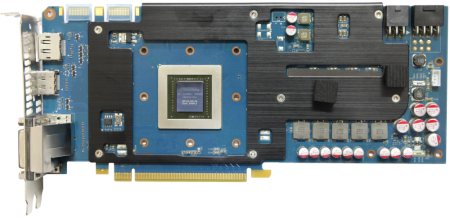

Никаких пломб на данном экземпляре не было, но это не означает, что они не попадутся на серийной карте. После демонтажа радиатора плата принимает следующий вид.

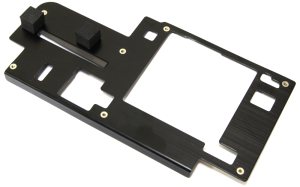

С лицевой части к поверхности прижата черная алюминиевая пластинка с проделанными отверстиями для выступающих элементов.

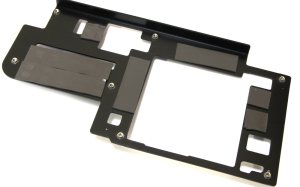

Она обеспечивает теплоотвод от модулей памяти и транзисторов. Посредниками при этом теплообмене служат терморезинки толщиной около 0.5 мм. Сама пластинка крепится при помощи нескольких винтов с обратной стороны.

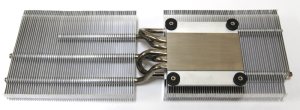

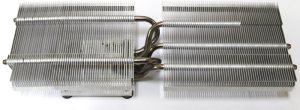

Помимо роли теплоотвода она обеспечивает дополнительную жесткость конструкции. Также к ней приклеены два кубика из мягкого пористого материала, на которые опирается радиатор. Он представляет собой сложную конструкцию.
