Обзор и тестирование материнской платы MSI Z77A-GD55 (страница 3)

В самом низу есть четыре ссылки.

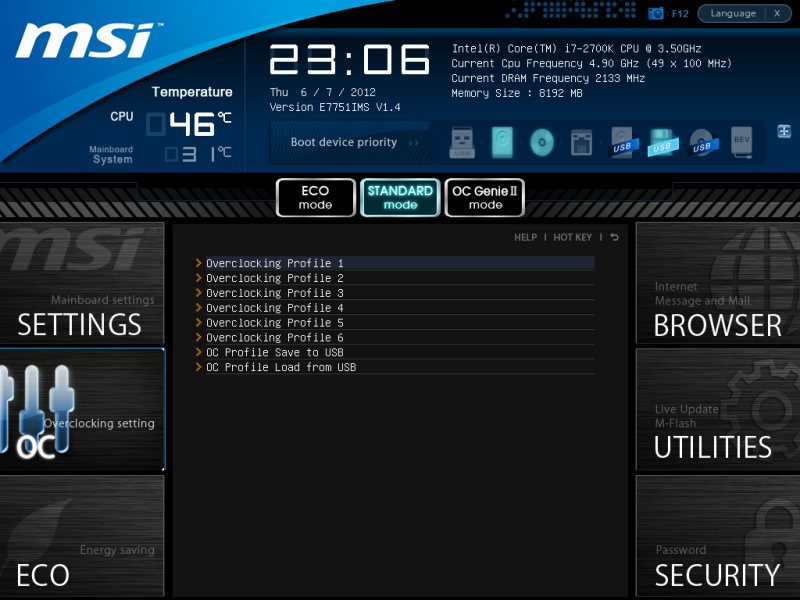

Overclocking Profiles.

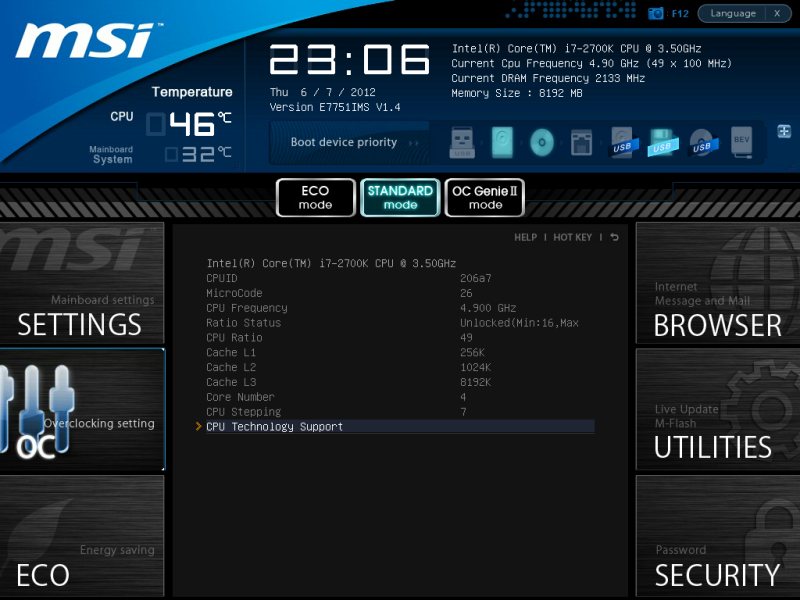

CPU Specification.

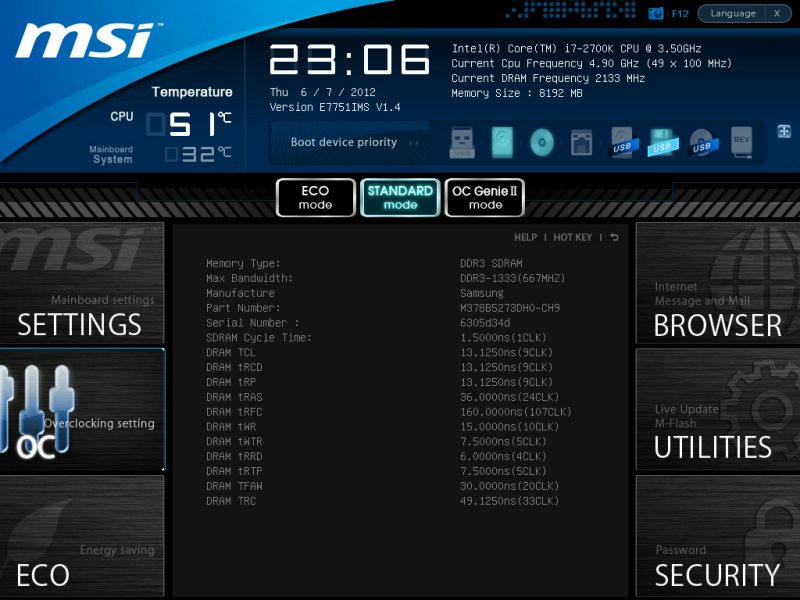

Memory-Z.

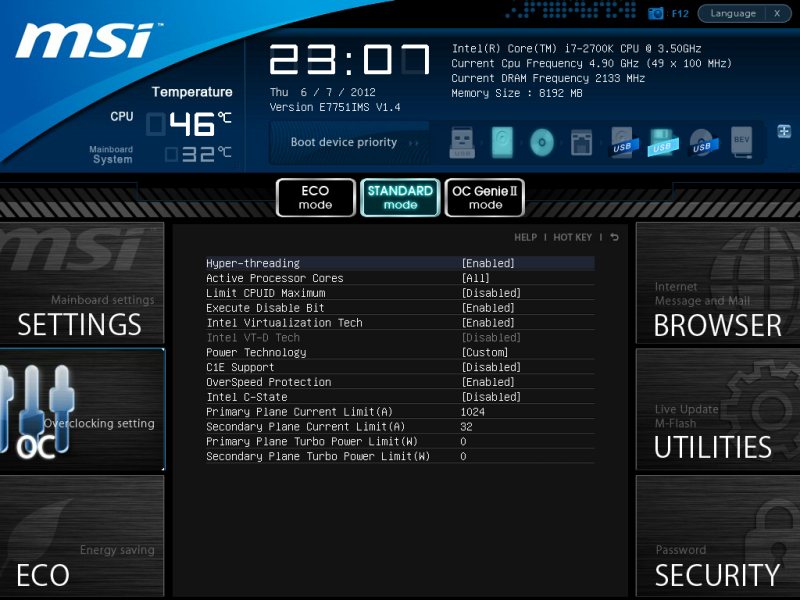

CPU Features.

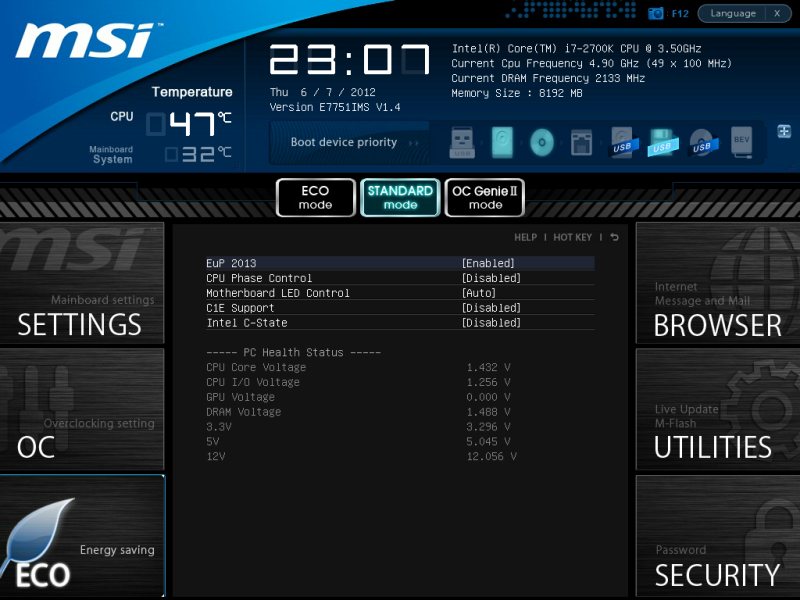

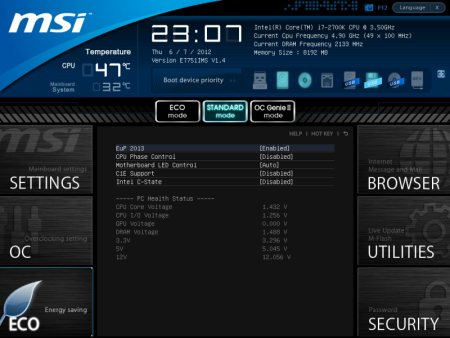

Далее идет Energy saving.

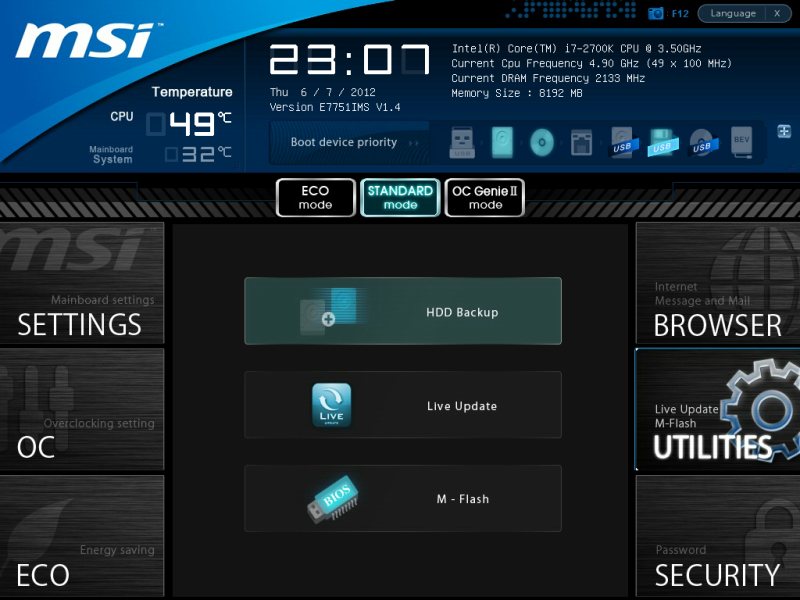

Browser. Utilites.

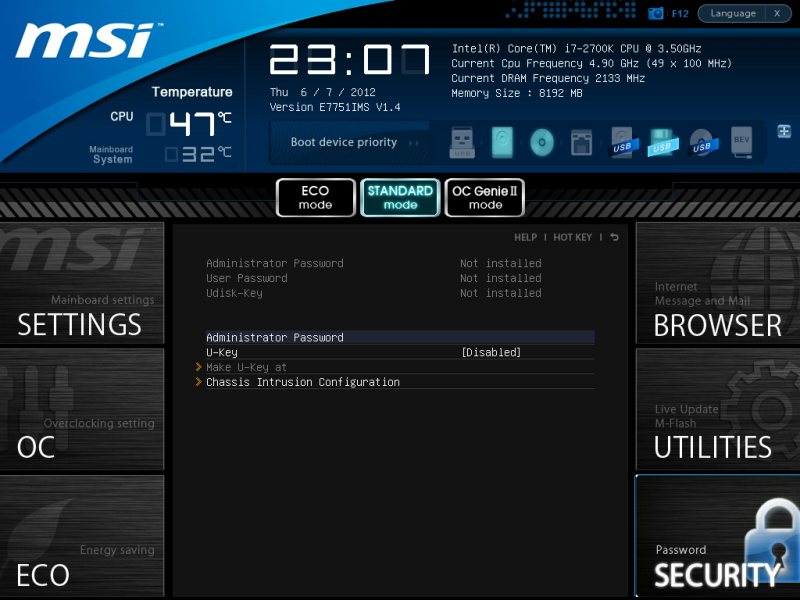

Security.

Тестовый стенд

Тестирование материнской платы MSI Z77A-GD55 проводилось в составе следующей конфигурации:

• Процессоры:
• Intel Core i7-2600K (3400 МГц);
• Intel Core i7-2700K (3500 МГц);
• Intel Core i7-3770K (3500 МГц);
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Материнская плата: MSI Z77A-GD55, версия BIOS 1.4;
• Память: Samsung M378B5273DH0-CH9, 2 x 4 Гбайта DDR3 1333;
• Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
• Накопитель SSD: Intel 510 series 120 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы и разгон

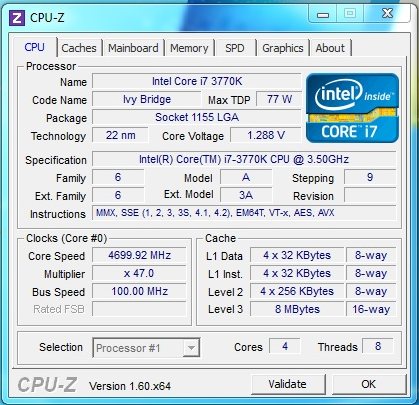

С Intel Core i7-3770K все пошло гладко. Из-за просадки напряжения процессора под нагрузкой до 1.3 В оно было выставлено как 1.32 В. Все тесты были благополучно пройдены на частоте 4700 МГц.

Несколько иная ситуация сложилась с Sandy Bridge. Памятуя о горьком опыте работы с тестовым экземпляром i7-2700K, было решено оставить его на десерт для тестов в штатном режиме. Но после установки i7-2600K выяснилось, что взять планку в 4900 МГц, которая без проблем достигалась на ранее протестированных платах, он никак не может. Поднятие напряжения до 1.5 В положительных результатов не дало.

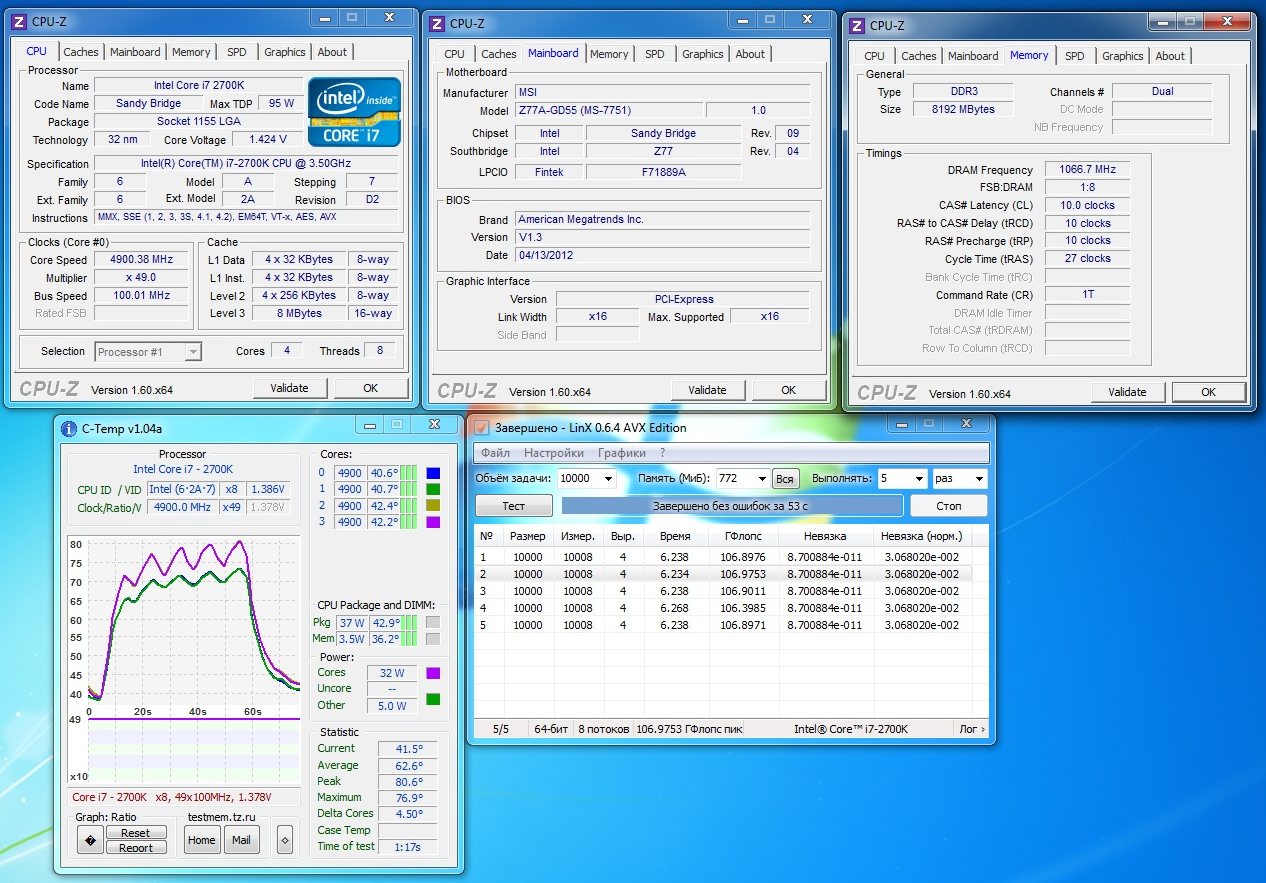

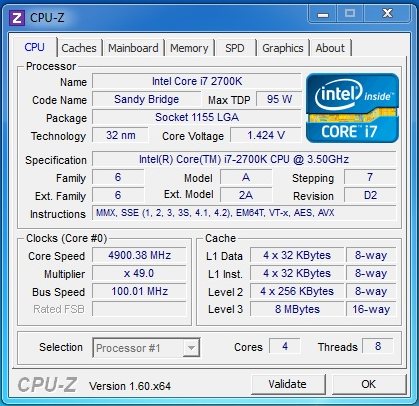

Отчаявшись, я подумал, что от попытки разогнать на тестируемой плате i7-2700K до 4900 МГц, недостижимых ранее, хуже точно не станет. И, к моему удивлению, как раз на MSI Z77A-GD55 этот процессор сумел заработать на 4900 МГц при установленном в BIOS напряжении 1.45 В.

Максимальная частота при разгоне шиной составила 106 МГц. Память в обоих случаях функционировала в режиме 2133 МГц DDR3 с таймингами 10-10-10-27-1Т. Попытка взять с этими модулями частоты выше оказалась неудачной. Поэтому я нашел пару планок Hynix на микросхемах H5TQ2G83CFR и уже с ними удалось завести систему на частоте 2200 МГц с таймингами 11-11-11-30-1Т при 1.655 В. Однако в таком режиме результаты были, мягко говоря, не выдающиеся и пришлось вернуться к модулям Samsung M378B5273DH0-CH9.

Производительность и тепловой режим

Тестирование MSI Z77A-GD55 проводилось на открытом стенде при комнатной температуре 26°C в следующих режимах:

• MSI Z77A-GD55, Intel Core i7-2700K (3500 МГц), турборежим 3800 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
• MSI Z77A-GD55, Intel Core i7-2700K @ 4900 МГц (49х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970;
• MSI Z77A-GD55, Intel Core i7-3770K (3500 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
• MSI Z77A-GD55, Intel Core i7-3770K @ 4700 МГц (47х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970.

Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
