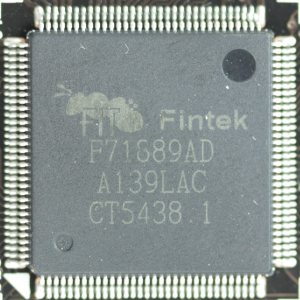

Выше по левому краю распаян контроллер ввода/вывода и системного мониторинга Fintek F71889AD.

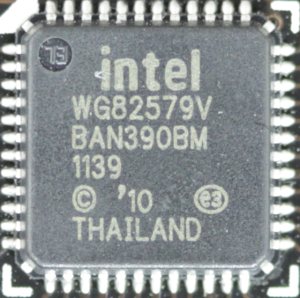

Ближе к разъемам задней панели находится микросхема гигабитного сетевого адаптера. Здесь ее роль исполняет Intel WG82579V.
Между двумя слотами PCI-e x16 размещена батарейка, а рядом с ней джампер сброса настроек BIOS, что подходящим местом назвать трудно.
реклама

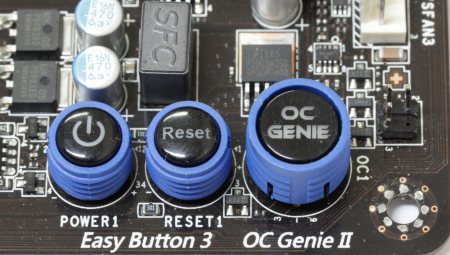

В правом верхнем углу находятся кнопки управления платой – это Reset, Power и OC Genie.
Последняя не столько кнопка, сколько переключатель, который позволяет осуществлять разгон всего лишь одним нажатием, правда и результат будет соответствующий. Рядом по верхнему краю находится несколько диодов, которые отображают работу фаз.

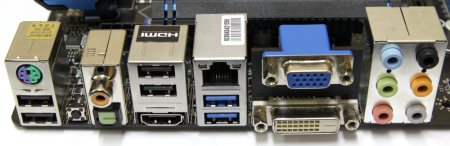

Теперь посмотрим на разъемы задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 2.0;
- Два разъема USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Один видеовыход D-Sub;
- Один видеовыход DVI;
- Один видеовыход HDMI;
- Один оптический выход S/PDIF Out;
- Один коаксиальный выход S/PDIF Out;
- Шесть аудиоразъемов типа minijack;
- Кнопка сброса настроек BIOS ClrCMOS.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z77 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) ( 2200 / 2400 / 2600 / 2667 / 2800 МГц при установке процессора с ядром Ivy Bridge). |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+х8+x4) 4 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/c порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/c порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка eSATA | нет |
Сеть | 1х Intel WG82579V |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 4+6x USB 2.0 (Intel Z77) |
USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
IEEE-1394 | нет |
Системный мониторинг | Fintek F71889AD |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.3а 1х Optical S/PDIF Out 1x Coaxial S/PDIF Out 6x 3.5 мм Jack |
Фирменные технологии | Military Class III OC Genie II Click BIOS II THX TruStudio PRO Winki 3 M-Flash USB Safeguard Live Update 5 Instant OC 3TB+ Infinity |
Размеры, мм | 305 x 245 |
Форм-фактор | ATX. |
Возможности BIOS
реклама
BIOS платы MSI Z77A-GD55 можно посмотреть на прилагаемом ниже видеоролике.
Как видно, меню очень похоже на описанное мною в другом обзоре, посвященном платам MSI Z77A-G43 и Z77МA-G45. Поэтому детально углубляться не станем, а посмотрим на скриншоты разделов.

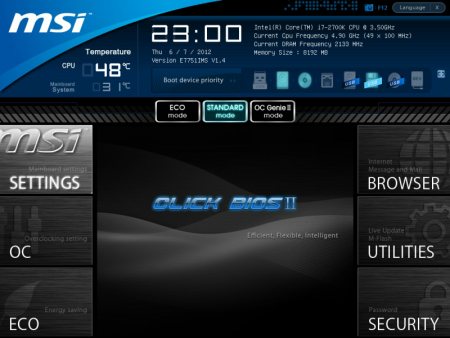

При загрузке открывается основная страница меню.
Слева и справа находится всего шесть кнопок, каждая из которых подразумевает свой раздел.

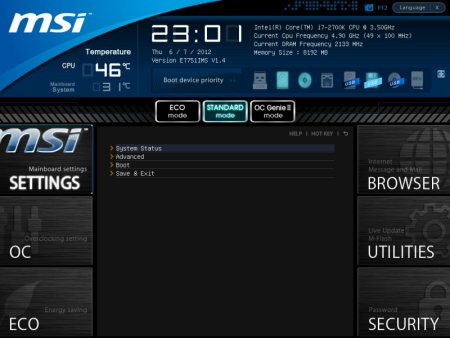

Первый - Mainboard Settings.
Здесь находится четыре ссылки.

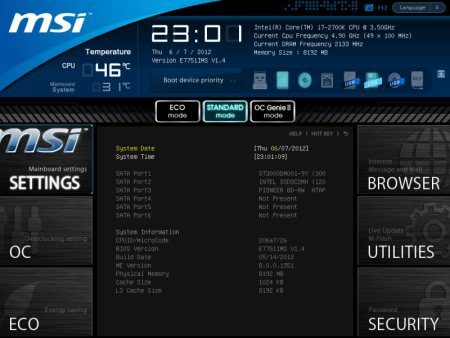

System Status.

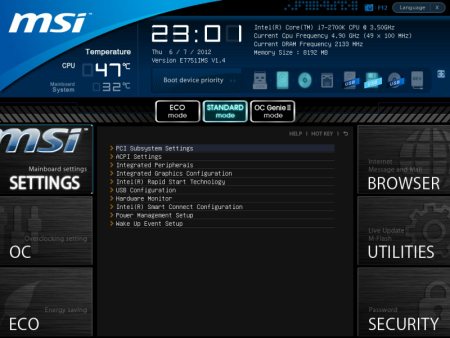

Advanced.
На этой странице десять ссылок.
реклама

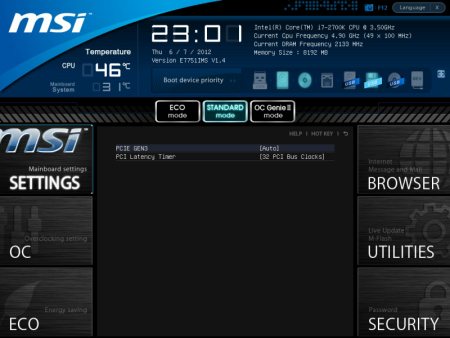

PCI Subsystem Settings.
ACPI Settings.

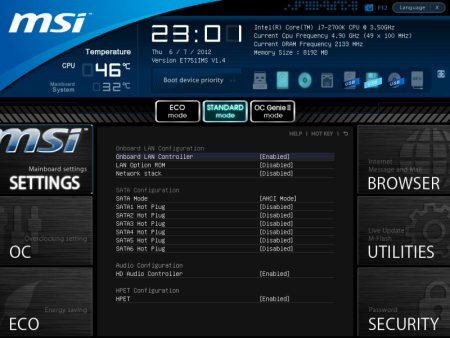

Integrated Peripherals.

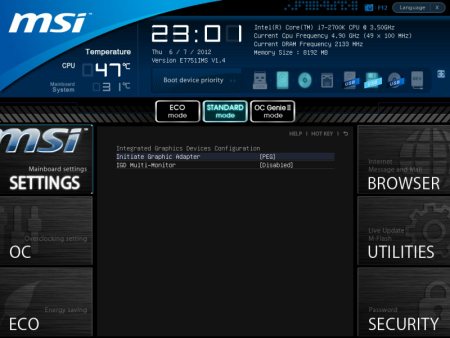

Integrated Graphics Configuration.
Intel Rapid Start Technology.

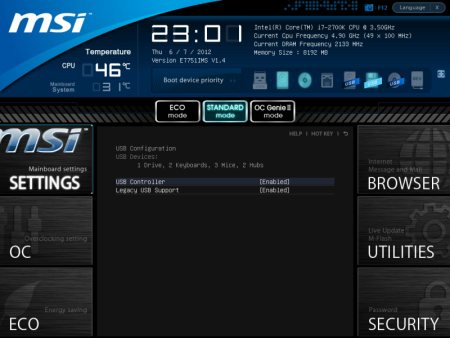

USB Configuration.

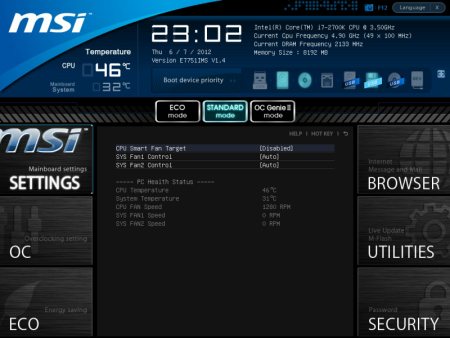

Hardware monitor.

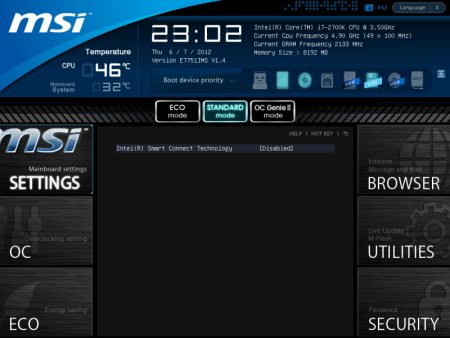

Intel Smart Connect Configuration.

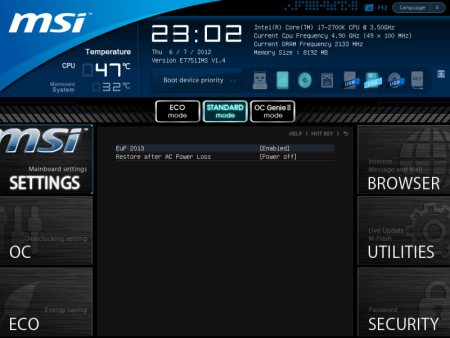

Power Management Setup.

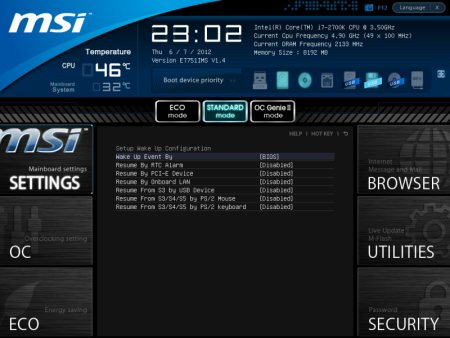

Wake Up Event Setup.
Возвращаемся на ступень вверх в меню Mainboard Settings.

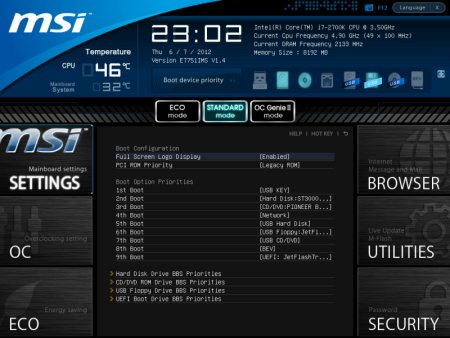

Boot.

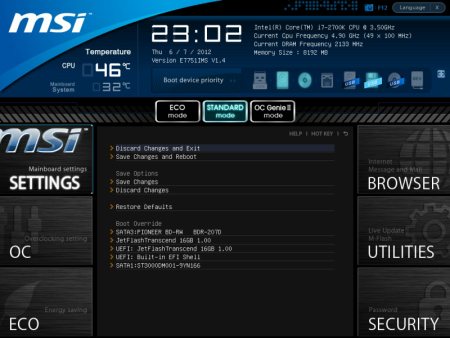

Save & Exit.

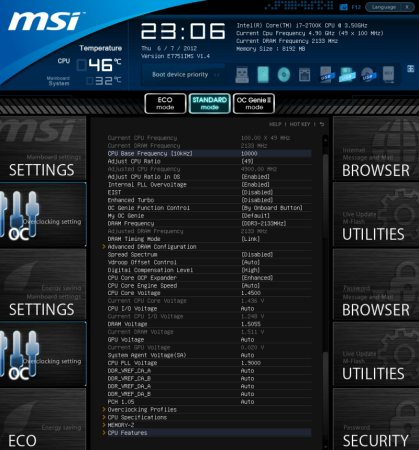

Следующий раздел называется Overclocking settings.
Напряжения на компонентах изменяются в следующем диапазоне:
- CPU Core Voltage (от 0.8050 В до 2.1550 В с шагом 0.0050 В);
- CPU I/O Voltage (от 0.9500 В до 1.5500 В с шагом 0.0200 В);
- DRAM Voltage (от 1.1080 В до 2.4655 В с шагом 0.0075 В);
- GPU Voltage (от 1.0050 В до 1.5200 В с шагом 0.0050 В);
- System Agent Voltage (SA) (от 0.8700 В до 1.5100 В с шагом 0.0200 В);
- CPU PLL Voltage (от 1.4000 В до 2.4300 В с шагом 0.0100 В).
