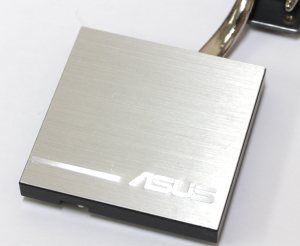

Радиатор, накрывающий набор логики, лишен каких бы то ни было ребер.

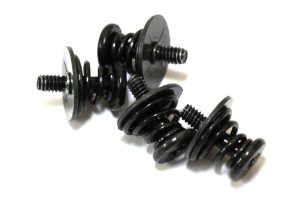

Его конструкция состоит из теплосъемника, тела, в котором проделана канавка для тепловой трубки, и декоративной крышки сверху. Крепится он, как и тот, что объединяет две трубки, при помощи двух подпружиненных винтов с обратной стороны.

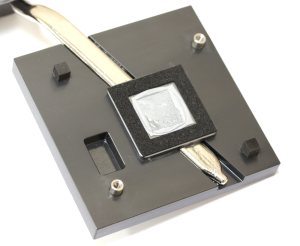

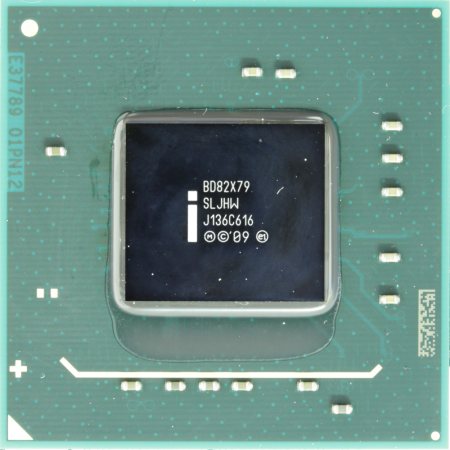

Теплосъемник оборудован защитной рамкой, которая помогает избежать перекосов и повреждения кристалла. В качестве термоинтерфейса используется твердое серое вещество. Забегая вперед, скажу, что эта конструкция хорошо справляется со своей прямой обязанностью – охлаждением чипсета Intel X79.
реклама

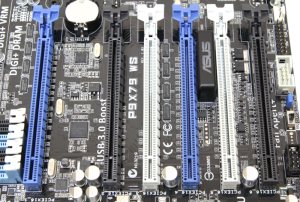

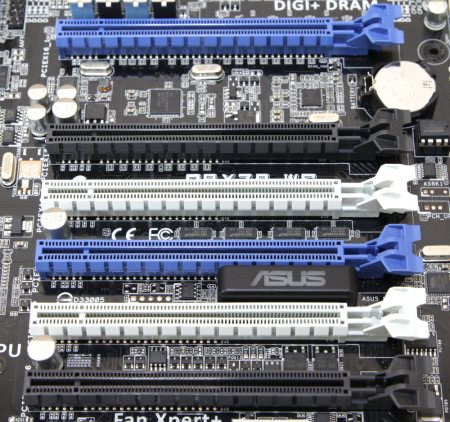

Основной отличительной особенностью ASUS P9X79 WS служит наличие сразу шести слотов PCI-e X16. Но весь секрет в том, что не все из них полноскоростные.

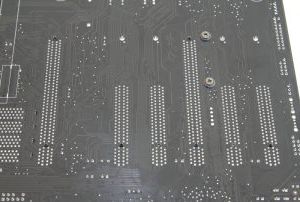

Спецификации соответствуют только первый и четвертый (слева направо), остальные аппаратно ограничены половинной пропускной способностью, что продемонстрировано на фотографии. На самом деле все не так. Если умножить шесть на восемь, то тех сорока линий, что предоставляет контроллер процессора, не получится.
Тут вкралось другое ограничение, два белых слота могут работать только в режиме x4. И в этом случае все сходится: 8+8+4+8+4+8=40. Не стоит сильно отчаиваться, ведь шина здесь уже третьего поколения, а ее пропускная способность вдвое больше, чем у второй ревизии. Поэтому формула может теоретически преобразиться в 16+16+8+16+8+16=80. Другое дело, что здесь нет обычных слотов PCI, а также PCI-X. Кому-то может показаться, что для современной рабочей станции это ненужные излишества, но я придерживаюсь другого мнения. На мой взгляд, режим совместимости играет не последнюю скрипку в этом произведении. К тому же можно было сохранить возможность использования режима 8+8+8+8 и добавить пару старых добрых PCI.

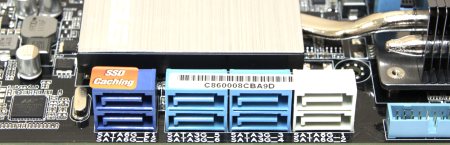

Для поддержки накопителей предусмотрено четыре порта SATA 6 Гбит/с и такое же количество SATA II.
Почему нет поддержки SAS? Внимательный читатель подскажет, что тут кроется вина компании Intel, которой в очередной раз не повезло с контроллером. Он должен был присутствовать в наборе логики Intel x79, но из-за его некорректной работы производителю пришлось ввести ограничения. Тут нет вины компании ASUS, но почему нельзя было использовать сторонний контроллер, как, например, в плате P6T Deluxe первой ревизии? Вместо этого применен сторонний контроллер SATA 6 Гбит/с, представленный микросхемой Marwell 88SE9128. Сам чипсет Intel x79 поддерживает два порта SATA 6 Гбит/с и четыре SATA II, которые выделены разными цветами. Отличаются и разъемы внешнего контроллера SATA 6 Гбит/c.
реклама
Шина USB представлена двумя колодками и одним портом в правом нижнем углу платы.

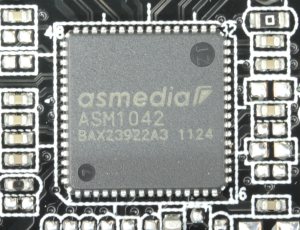

Они соответствуют второй спецификации. Еще восемь портов этого стандарта находятся на задней панели. Там же есть еще два разъема более нового стандарта – USB 3.0. Поскольку логический чип их не поддерживает, пришлось использовать дополнительный внешний контроллер - Asmedia ASM1042.

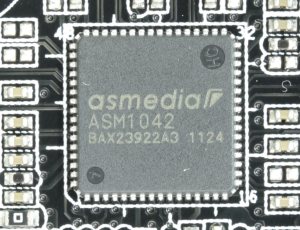

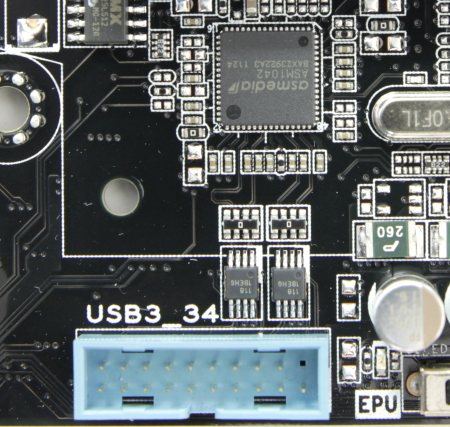

Да, все правильно, на плате распаяно две таких микросхемы. Одна из них обеспечивает колодку USB 3.0 для поддержки двух соответствующих портов.

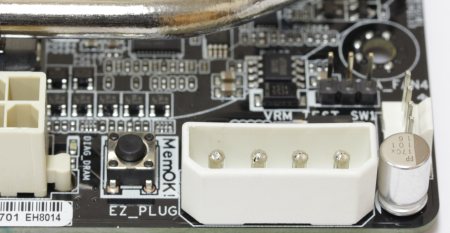

В правом верхнем углу находится разъем Molex, который называется EZ-Plug, а рядом с ним - кнопка MemOK!, позволяющая разрешить конфликтные ситуации в вопросах совместимости памяти.

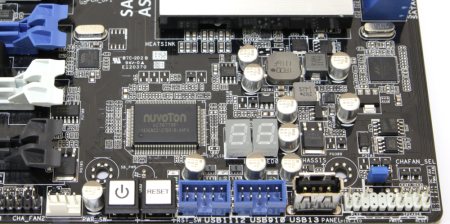

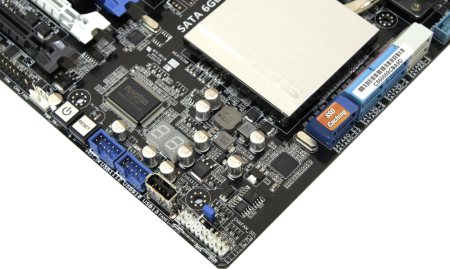

В правом нижнем углу расположены разъемы для подключения кнопок и индикаторов корпуса.

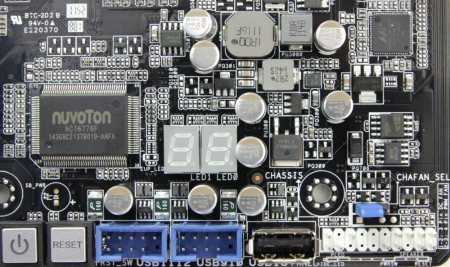

Неподалеку виднеется двойной семисегментный индикатор загрузки POST-кодов.

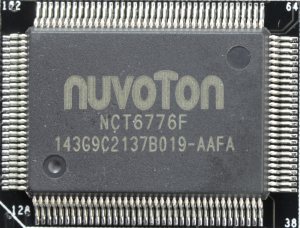

Левее - микросхема контроллера ввода/вывода и мониторинга Nuvoton NCT6776F.

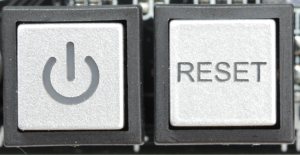

Ниже, чуть ближе к краю разместились две кнопки – Power и Reset.
реклама

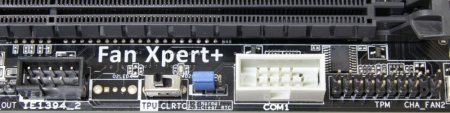

Левее идут разъемы для подключения TPM модуля, рядом колодка COM порта.

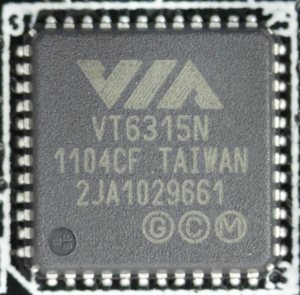

Неподалеку можно найти переключатель функции TPU и джампер CLRTC для сброса настроек BIOS. Еще левее расположена колодка порта IEEE 1394. Этот интерфейс представлен микросхемой VIA VT6315N.
Она поддерживает два порта этого стандарта, поэтому еще один разъем присутствует на задней панели.

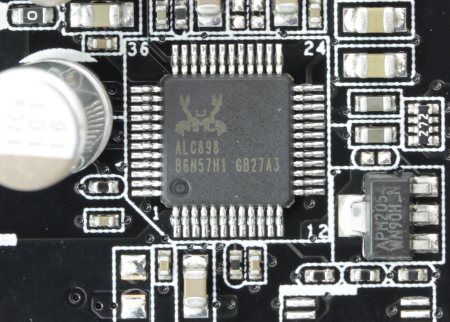

В левом нижнем углу распаян восьмиканальный звуковой кодек Realtek ALC898.

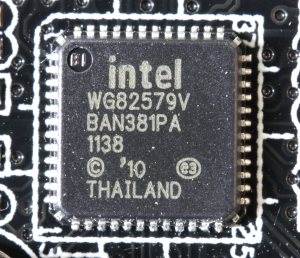

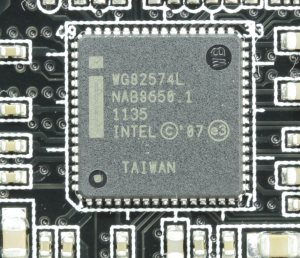

Выше по левому краю можно обнаружить две микросхемы гигабитных сетевых контроллеров. На этот раз обошлось без продукции фирмы Realtek, производитель отдал предпочтение решениям Intel в виде Intel 82574L и 82579V.
Между четвертым и пятым слотом PCI-e находится индикатор с логотипом ASUS.

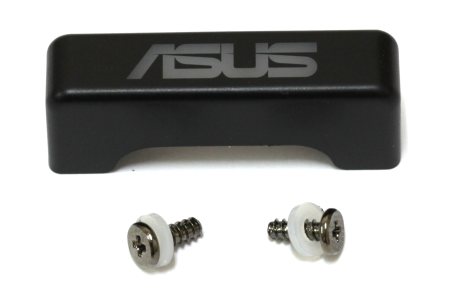

Это черный пластиковый колпачок, с белыми буквами, который крепится при помощи двух винтов с обратной стороны.
Под ним находятся распаянные на поверхности печатной платы светодиоды.
В зависимости от режима работы они светятся разным цветом: в обычном режиме – голубым, в разгоне – красным, при сохранении энергии EPU – зеленым.

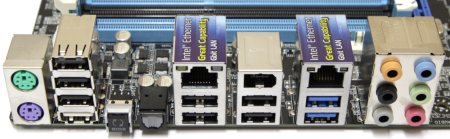

Осталось привести список разъемов и кнопок задней панели.
- Один разъем PS/2 для подключения клавиатуры;
- Один разъем PS/2 для подключения мыши;
- Восемь разъемов USB 2.0;
- Два разъема USB 3.0;
- Один разъем IEEE 1394;
- Два гигабитных сетевых разъема RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка BIOS (рядом с выделенным белым цветом портом USB 2.0, предназначенным для прошивки BIOS с устройства, подключенного к нему).
Технические характеристики
Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 8 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) |
Слоты расширения | 6 - PCIe 3.0 x16 (2-й, 3-й, 5-й, 6-й в режиме x8) |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, 3-Way SLI, Quad SLI (x16+x8+x8+x8). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/c порта – 2x Marvell 88SE9172; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; нет |
Сеть | 1х Intel 82574L 1х Intel 82579V |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 8+5x USB 2.0 (Intel X79) |
USB 3.0 | 2+2x Asmedia ASM1042 |
IEEE-1394 | 1+1x VIA VT6315N |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура 1x PS/2 мышь 8x USB 2.0/1.1 2х USB 3.0 1x IEEE 1394 2x RJ45 1x optical S/PDIF Out 6x 3.5 мм Jack 1x кнопка BIOS |
Фирменные технологии | Auto Tuning TurboV TPU switch EPU EPU switch CPU Power Utility DRAM Power Utility MemOK! AI Suite II Ai Charger ASUS UEFI BIOS EZ Mode ASUS SSD Caching USB 3.0 Boost Stylish Fanless Design Heat-pipe solution ASUS Fan Xpert+ USB BIOS Flashback ASUS Q-Shield ASUS O.C. Profile ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS ASUS Q-Code ASUS Q-Slot ASUS Q-DIMM ASUS Q-Connector |
Размеры, мм | 304.8 x 266.7 |
Форм-фактор | ATX. |
