Возможности BIOS Setup
ASRock в свое время перешла на UEFI BIOS с небольшим опозданием – компании «первого эшелона» (все те же ASUS и Gigabyte) сделали это чуть раньше. В такой ситуации есть свой плюс – дизайнеры и инженеры ASRock успели учесть опыт конкурентов, так что «цветная» графическая оболочка нового поколения получилась совсем неплохой. Прежде всего, это касается функционала и системы навигации, а вот дизайн мне не слишком нравится – ярковато. Впрочем, на вкус и цвет… получив в свое распоряжение полную палитру красок вместо надоевших «16 цветов» некоторые производители, и правда, чуть перегнули палку – уверен, через некоторое время мы увидим обратную тенденцию, и в итоге «BIOS’ы» придут к уже привычному строгому виду.
Очень похожий по наполнению и структуре BIOS Setup был описан мною в обзоре ASRock X79 Extreme4-M. В данном случае сохранена та же система навигации (поддержка мыши, переход между разделами осуществляется с помощью значков в верхней части экрана), да и содержание большинства разделов практически совпадает.
Первый раздел, в который пользователь попадает «по умолчанию» после загрузки BIOS Setup, называется Main (Главный/Основной).
Здесь все типично. В виде списка приводятся основные данные о системе – модель процессора, объем и частота оперативной памяти, версия BIOS. Единственная интересная деталь – наличие дополнительной вкладки System Browser. На русский название можно перевести как «Системный обозреватель» - и это достаточно точно отражает ее функцию:
реклама
Данная система демонстрирует пользователю его ПК в максимально «наглядном» варианте. Наводя курсор мыши на слоты расширения можно увидеть тип подключения (PCI-e 2.0/3.0, количество линий) или наименования плат, установленных в эти порты. То же касается слотов для оперативной памяти (объем, частота и «задержки» используемых модулей) и разъемов SATA (наименования и объем накопителей). Щелкнув по стойкам задней панели можно получить информацию о том, какие разъемы используются и (если это возможно) данные о подключенных устройствах. Что ж, весьма удобно. Ближайшим аналогом System Browser является Gigabyte 3D BIOS, однако эта система используется в большей степени для настройки, а не мониторинга параметров ПК.
Следующий значок на основной навигационной строке называется OC Tuner. В этот раздел вынесены все регулировки, необходимые для разгона системы, поэтому он является наиболее интересным для оверклокеров. Общий вид раздела представлен на следующем фото.

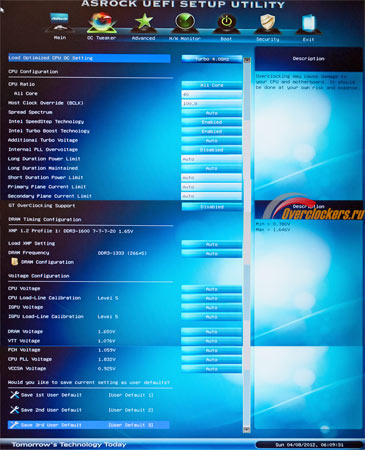

ASRock предпочитает размещать все настройки на одном экране (в дополнительный подраздел вынесены только регулировки «таймингов» оперативной памяти), что, вообще-то, не очень удобно - список приходится постоянно прокручивать. На практике выяснилось, что к меню можно быстро приноровиться и после нескольких минут работы с BIOS об этой особенности просто забываешь.
Горизонтальные черты разделяют список настроек на несколько подразделов.
В самом верху экрана расположены все регулировки, влияющие на частоту процессора (подраздел CPU Configuration). Во-первых, стоит отметить регулировки множителя CPU и частоты системной шины – с их помощью и производится разгон. Однако любители оверклокинга знают, что с Sandy Bridge не все так просто – часто для предотвращения «просадок» частоты под нагрузкой необходимо оперировать тонкими настройками Turbo Boost.
Здесь есть все необходимые опции Power Limit, позволяющие попытаться обойти «ограничение по мощности» (к слову, это было слабым местом некоторых плат ASRock на P67 и Z68 – занижение частоты приходилось преодолевать с помощью особых приемов, описанных в соответствующей ветке нашей конференции). Также обращает на себя внимание опция Additional Turbo Voltage – пользователь может вручную задать «прибавку» напряжения при «авторазгоне» процессора. Вместе с увеличением «турбомножителя» это дает интересную возможность изменить алгоритм Turbo Boost с некоторым повышением частот, но c сохранением общей схемы работы этой технологии.
реклама
В целом – плата предлагает достаточные возможности для точной настройки частоты процессора и сопутствующих параметров. Следующий «блок» регулировок – настройки режима работы оперативной памяти.
В главное меню раздела вынесено только две настройки. Одна позволяет активировать профиль X.M.P. (если используемые модули поддерживают эту технологию), другая – выставить частоту памяти через множитель DRAM (по отношению к частоте BCLK). Максимальное значение множителя – 21.33 (что соответствует частоте памяти 2133 МГц при BCLK = 100 МГц. А где же заявленные режимы DDR-2400 и DDR-2800? Их нет и в помине, для того чтобы получить такие значения при множителе 21.33 частоту шины нужно соответственно увеличить до 112 и 131 МГц, что для этой платформы невозможно.

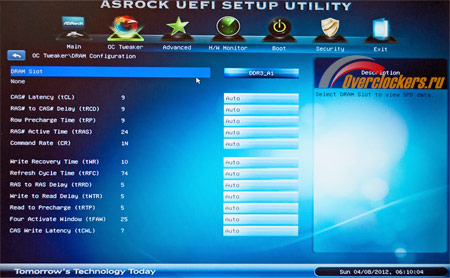

Настройки таймингов вынесены в дополнительный подраздел, называющийся DRAM Configuration.
Стоит отметить то, что все регулировки выставляются «по каналам», в случае необходимости для разных модулей можно указать разные значения. Перечень задержек и диапазоны их изменения приводятся в виде таблицы.
параметра |
значение |
значение |
DRAM tCL |
|
|
DRAM tRCD |
|
|
DRAM tRP |
|
|
DRAM tRAS |
|
|
DRAM tWR |
|
|
DRAM tRFC |
|
|
DRAM tRRD |
|
|
DRAM tWTR |
|
|
DRAM tRTP |
|
|
DRAM tFAW |
|
|
DRAM tCWL |
|
|
CMD |
|
|
Да, список достаточно полон для нормальной настройки, однако в нем нет никаких второстепенных и третьестепенных субтаймингов, которые можно регулировать, к примеру, на платах ASUS. Впрочем, для подавляющего большинства оверклокеров, не практикующих рекорды, этих возможностей вполне достаточно.
Следующий раздел основного меню – регулировки напряжений. Диапазоны изменений также приводятся в виде таблицы:
параметра |
значение, В |
значение, В |
изменения, В |
CPU VCORE Voltage |
|
|
|
VCSSA Voltage |
|
|
|
DRAM Voltage |
|
|
|
VTT Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
IGPU Voltage |
|
|
|
PCH Voltage |
|
|
|
Отмечу, что для напряжений питания VCORE (вычислительные ядра процессора) и IGPU (графическое ядро) доступна пятипозиционная регулировка Loadline Callibration. По этим пунктам у меня претензий нет, однако плата не предоставляет никаких дополнительных настроек режима работы подсистемы питания. В очередной раз для сравнения упомяну более «продвинутые» технологии ASUS Digi+ VRM и Gigabyte 3D Power. Все-таки эти компании куда лучше развили тему «цифрового VRM» с обилием дополнительных опций и расширенными возможностями мониторинга – специалисты ASRock тоже говорят о «цифре», но в чем это выражается – неясно.
Прокрутив меню до самого низа, можно добраться до системы сохранения профилей настроек. И здесь опять проявляется стратегия ASRock «не делать лишнего» - система есть, и она неплохо работает, однако пользователю доступно всего три «сэйва». Этого хватит для повседневного использования, однако оверклокерские эксперименты могут потребовать и большего.
В заключение описания разгонного раздела отмечу опцию «ленивый оверклокер» (строка Load Optimized CPU OC Settings в самом верху экрана). Производитель предлагает покупателю, не желающему постигать премудрости разгона CPU, выбрать один из заранее прописанных «профилей».
Интересно, что плата сама стремиться активировать вариант «Турбо 4 ГГц» при «обнулении» BIOS. Оно и понятно – для большинства процессоров Sandy Bridge K эта частота легко достижима и без увеличения напряжения, так что конструкторы ASRock решили преподнести неожиданный «подарок» даже людям, далеким от оверклокинга.
Однако в списке есть и более серьезные варианты – самый жесткий «Турбо 4.8 ГГц». И с моим экземпляром процессора он оказался вполне рабочим.
Другие разделы BIOS Setup тривиальны и не нуждаются в развернутом описании. Тем не менее, их стоит упомянуть хотя бы кратко.
реклама
Вкладка Advanced содержит обширное внутреннее меню аж из десяти подразделов.
Сюда помещены все основные настройки системы. Вот некоторые интересные вкладки.

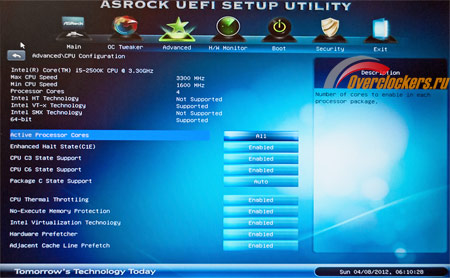

Подраздел CPU Configuration, как несложно догадаться, содержит расширенные регулировки режима работы центрального процессора. Для нас он интересен, прежде всего, тем, что здесь можно отключить ненужные технологии Intel и запретить системе использовать некоторые C-State. Кроме того, в нем же приводится расширенная информация об установленном CPU.

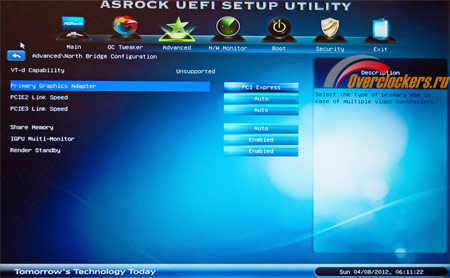

Раздел настроек северного моста (North Bridge Configuration) весьма функционален. После выхода новых 22-нм процессоров именно здесь можно будет переключить режим работы шины PCI-e (стандарты 2.0 и 3.0).
Помимо этого, именно в этом разделе содержатся настройки «встроенной графики»: приоритетность использования интегрированного ядра или дискретной карты, «мультимониторный» режим, объем выделяемой памяти.

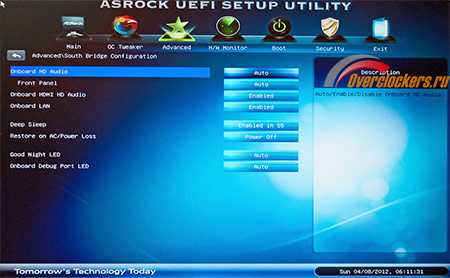

Подраздел настроек «юга» (South Bridge Configuration) не столь содержателен, помимо возможности отключить некоторые контроллеры «интегрированной периферии» (Audio, LAN) он предлагает лишь несколько второстепенных настроек.

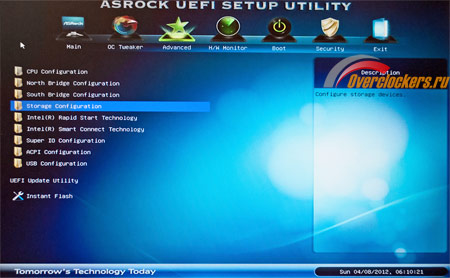

Подраздел Storage Configuration отведен под настройки контроллеров SATA, также здесь можно получить информацию о том, к каким разъемам подключены накопители и в каком режиме они работают.
Другие вкладки раздела Advanced не столь интересны, поэтому можно перейти к следующему экрану BIOS Setup – H/W Monitor.

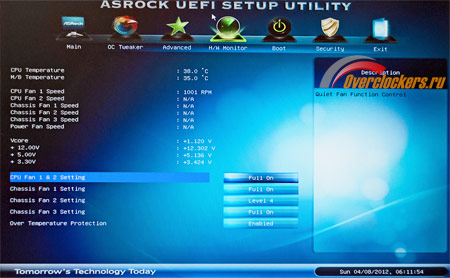

Системный монитор выглядит абсолютно привычно – здесь приводятся сведения о температуре процессора, напряжениях по основным линиям и скорости вращения вентиляторов. Кстати, регулировка оборотов «вертушек» также вынесена на этот экран.

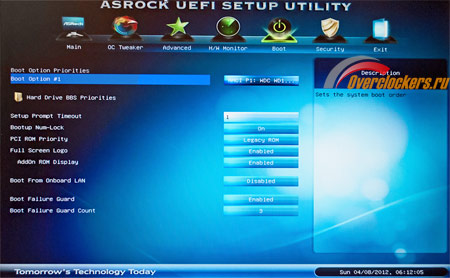

Раздел Boot содержит настройки, влияющие на загрузку системы.
Скорее всего «типичному пользователю» из всех пунктов пригодится лишь одна настройка Boot Option – очередность использования жестких дисков при загрузке.

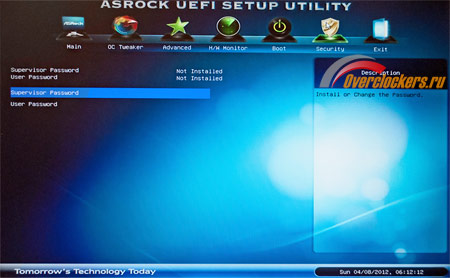

Раздел Security позволяет задать пользовательский и администраторский пароли для защиты системы от несанкционированного доступа. Первый блокирует загрузку операционной системы, второй не позволяет коварному злоумышленнику изменить настройки BIOS. По секрету скажу, что и то, и другое элементарно «лечится» вытаскиванием батарейки.
Последний раздел, как несложно догадаться, называется Exit.
«Выйти с сохранением», «выйти без сохранения», «загрузить настройки по умолчанию» - здесь все привычно.
По итогам раздела можно заключить, что BIOS Setup рассматриваемой платы предоставляет пользователю широкий набор настроек. Все разделы меню структурированы логично, не подкачала и система навигации. Претензий тут можно предъявить немного, но, к сожалению, все они связаны с настройками, напрямую влияющими на разгон. Так, явно недостаточным по современным меркам мне кажется набор регулировок «таймингов» оперативной памяти. Как минус можно отметить отсутствие настроек подсистемы питания процессора – одним Loadline Callibration сегодня сыт не будешь, ведущие производители уже успели «избаловать» оверклокеров. Тем не менее, предоставляемых платой возможностей вполне достаточно для успешного разгона процессора – лишь бы «железо» не подвело. Самое время переходить к практике.
