Дизайн и возможности платы

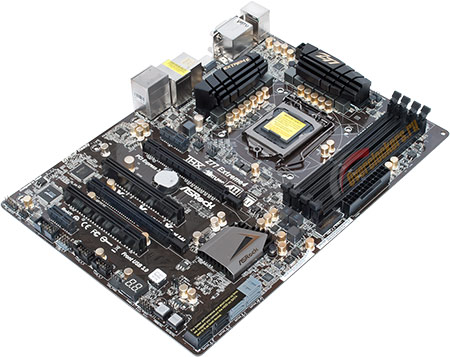

Данная модель выполнена в форм-факторе ATX. По традиции ASRock компактные решения (форм-фактор mATX) обозначаются литерой «M», а специальных плат увеличенного формата (Extended ATX), рассчитанных на массовый рынок, эта компания еще не выпускала.
Необходимо учесть, что ASRock использует «нестандартный», хотя и допустимый вариант формата ATX. Обычно подобные платы создаются на листе текстолита размерностью 305 х 244 мм; Z77 Extreme4 заметно уже – всего 218 мм. При сохранении стандартной длины 305 мм такая плата выглядит более вытянутой.
Сложно сказать, зачем инженеры намеренно сократили площадь текстолита – ведь в таком варианте элементы конструкции приходится располагать более плотно. При этом никаких заметных достоинств или недостатков у подобной компоновки нет – плата не влезет в корпуса, рассчитанные на модели mATX, в обычных же «кейсах» ее можно использовать без малейших опасений – крепежные отверстия «просверлены» в положенных им местах. Очевидно, стандартная размерность была изменена по каким-то производственным соображениям. Интересно, что ASRock использует такой «неформат» далеко не для всех моделей, хотя несколько «материнок» новой серии Z77 выполнены именно в таком варианте.
Что касается местоположения данной платы в модельном ряду ASRock – это в чистом виде «крепкий середнячок». Серия Extreme4 для компании – то же самое, что модели с индексом PRO для ASUS – добротные платы, которые стоят в модельном ряду чуть выше решений начального уровня, поддерживают большинство перспективных фирменных технологий и урезаны только по некоторым «сомнительным» характеристикам, которые не нужны большинству пользователей.
реклама

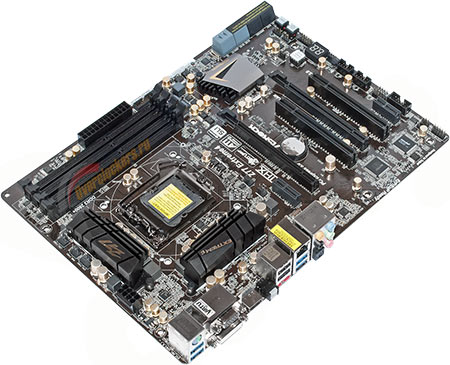

По сравнению с прошлым поколением платы дизайн Extreme4 изменился (в случае перехода с Intel P67/Z68 на близкий по характеристикам набор логики Intel Z77 вполне допустимо провести прямое сравнение).

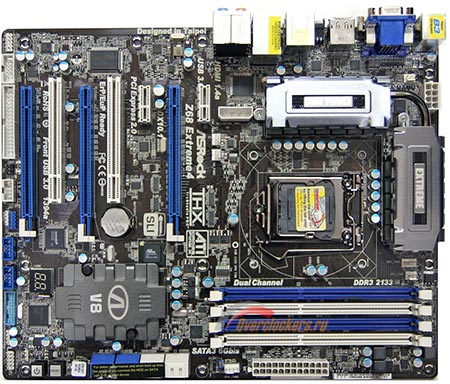

Модель Z68 Extreme4, протестированная в лаборатории несколько месяцев назад, выглядела более традиционно. Во-первых, она выполнена в «классическом» форм-факторе ATX. Во-вторых, дизайнеры ASRock тогда еще не изобрели свой «фирменный» стиль с черными разъемами и радиаторами системы охлаждения (большинство новинок компании выглядят именно так).
Нельзя не отметить, что в чем-то старая модель выглядит более солидно. Даже если не углубляться в технические характеристики, сразу бросается в глаза наличие семи разъемов расширения и более сложная система охлаждения VRM CPU с тепловой трубкой.
Напрашивается вывод, что новая плата выпущена в том числе с целью удешевления производства. Она более проста в инженерном плане. К счастью, это положительно сказалось на цене. По данным «Яндекс-Маркет», стоимость Z68 Extreme4 составляет ~5800 рублей, Z77 Extreme4 заметно дешевле – ~5100 рублей. Также необходимо учесть, что данная плата до сих пор считается новинкой, так что цена в ближайшее время может опуститься и ниже 5000 рублей (такие предложения уже встречаются).
Если конструкторы ASRock сумели уменьшить стоимость своей модели путем «отрезания всего ненужного», но без существенного снижения потребительских характеристик, у ASRock Z77 Extreme4 есть все шансы стать очень выгодным предложением.

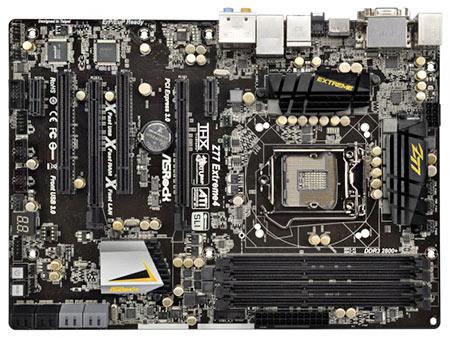

Как уже отмечалось выше, внешний облик платы изменился в сторону «серьезности» (это вообще мода последнего времени, вспомним, например, «монохромную» Gigabyte X79-UD3). Смотрится неплохо, хотя и скромно. Единственное, что оживляет дизайн – фирменные золотистые конденсаторы, которым производитель приписывает поистине чудодейственные свойства.
реклама
Первым делом стоит оценить компоновку околосокетного пространства.

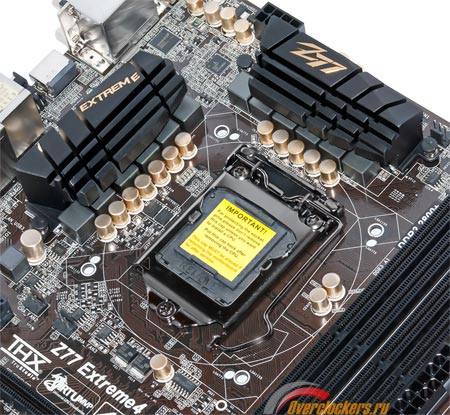

Придраться здесь не к чему. Система охлаждения силовых ключей (MOSFET) представлена двумя простейшими алюминиевыми радиаторами, никаких тепловых трубок и уж тем более вспомогательных вентиляторов (как на моделях ASRock с процессорным разъемом LGA 2011) здесь нет.
Максимальная высота радиаторов составляет 28 мм, расстояние до одного из них – 15 мм, до другого – 25 мм; до ближайшего разъема DIMM – 32 мм. Все измерения проведены от рамки сокета. Получается, процессорный разъем находится в центре довольно большой «ровной» площадки, на которой нет выступающих элементов. Высота радиаторов невелика, так что при использовании крупных суперкулеров можно не опасаться проблем с совместимостью.
Также обратите внимание на фирменную «фишку» ASRock – двойные крепежные отверстия: рядом с основными (их размещение соответствует спецификациям разъемов LGA 1155/1156) проделаны дополнительные, расположенные с небольшим «поворотом» по часовой стрелке. Для данной платы заявлена совместимость со многими моделями кулеров для LGA 775, которые до сих пор широко распространены (ну, или, по крайней мере, – пылятся на полках у многих оверклокеров). Это неплохой шанс «реанимировать старичка», тем более что из-за невысокого тепловыделения 32/22-нм процессоров с их охлаждением способны справиться многие заслуженные кулеры прошлых лет.
Стоит учитывать, что некоторые модели радиаторов с массивными упорными крестовинами («бэкплейтами») сюда не встанут (у старого LGA 775 еще не было металлической подложки, крестовина лежала прямо на текстолите, так что вам могут понадобиться более длинные винты). Также не стоит пытаться использовать стандартный «бокс» для LGA 775 – из-за значительных размеров он просто не «повернется» и упрется в конденсаторы VRM.

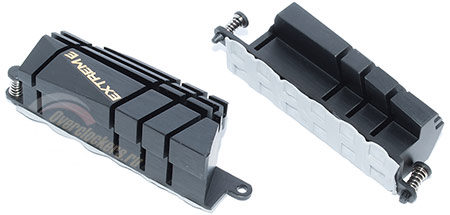

Крепление радиаторов осуществляется с помощью простеньких пластиковых защелок. Очевидно, специалисты ASRock в курсе, что этот способ нельзя считать оптимальным – вот почему они использовали очень жесткие пружины (защелки, после освобождения фиксатора, «выстреливают» из радиаторов). Тем не менее, я бы советовал оверклокерам, желающим довести систему до идеала, заменить защелки обычными винтами с гайками.
То же касается и радиатора южного моста.

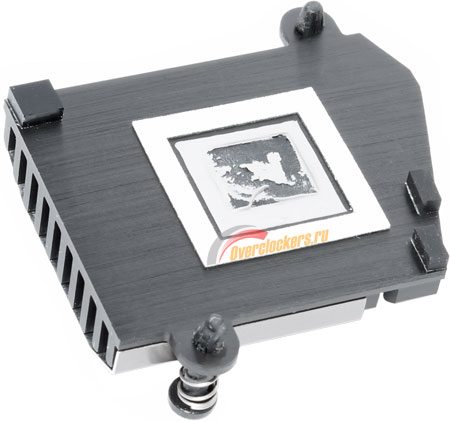

Это столь же простая алюминиевая деталь, отличие лишь в том, что в данном случае контакт осуществляется с помощью термопасты, а не прокладки.
Конечно, СО производит откровенно «несерьезное» впечатление, однако многочисленные тесты не раз демонстрировали, что платы с наборами логики Intel P67/Z68 не склонны к перегреву даже при использовании некрупных радиаторов VRM. Скорее всего, то же относится и к Intel Z77, впрочем, здесь необходима практика. Единственный совет покупателям данной модели: прямо перед установкой платы возьмите плоскогубцы и удалите декоративный экран на радиаторе «юга» – это абсолютно бесполезная деталь, которая мешает нормальному обдуву ребер.

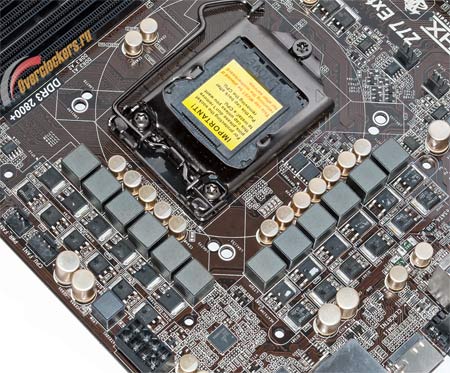

После демонтажа радиаторов можно лучше рассмотреть подсистему питания процессора.
реклама
Фазы «Г-образно» выстроены с двух сторон от процессорного разъема. Всего их двенадцать, в ASRock называют эту схему 8+4 (восемь фаз отвечают непосредственно за питание вычислительных ядер, еще четыре – за «обвязку» - контроллер памяти и прочее). Преобразователь управляется контроллером ISL6367. Что ж, совсем неплохо – для платы среднего уровня восьмифазный преобразователь выглядит очень достойно. Главное, чтобы подсистема питания не «чудила» при разгоне.

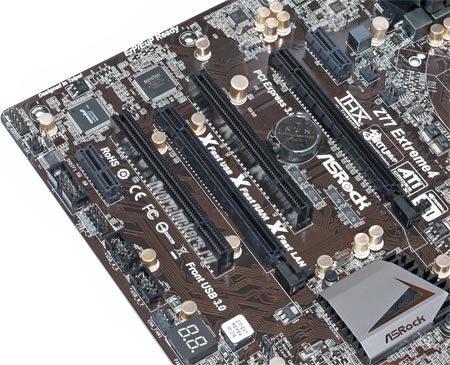

Плата оснащена шестью разъемами расширения. Спецификации форм-фактора ATX предусматривают наличие семи слотов (как на предшествующей модели Z68 Extreme4), хотя и вариант с шестью разъемами встречается достаточно часто. Очевидно, конструкторы предположили, что первый PCI-e 16x в подавляющем большинстве случаев будет занят двухслотовым видеоускорителем (так что следующий за ним разъем окажется перекрытым) и решили сэкономить.
«Длинных» PCI-e, подходящих для установки современных видеокарт, здесь всего два. Линии распределяются по уже привычной схеме: ближайший к процессору слот работает как PCI-e 16х при использовании одиночной видеокарты, если на плату установлены два ускорителя, формула подключения выглядит как PCI-e 8х+8х, при этом «дальний» разъем всегда работает как PCI-e 8х (в нем распаяна только половина контактов).
Выходит, со времен Z68 мало что изменилось. Платы под LGA 1155 по-прежнему лучше всего использовать с мощной одиночной видеокартой, CrossFire/SLI можно строить только с ускорителями среднего класса. Правда, введение PCI Express 3.0 может в корне изменить ситуацию, но это тема отдельного большого исследования.
Как сильную сторону конструкции отмечу то, что разъемы размещены «через два», а значит, здесь можно использовать даже пару трехслотовых ускорителей, обычные же модели и вовсе будут «дышать свободно».
Помимо «длинных» PCI-e 8х/16х на плате есть и два «коротких» PCI-e 1х, также (и это очень позитивный факт) конструкторы ASRock не отказались и от обычного PCI.

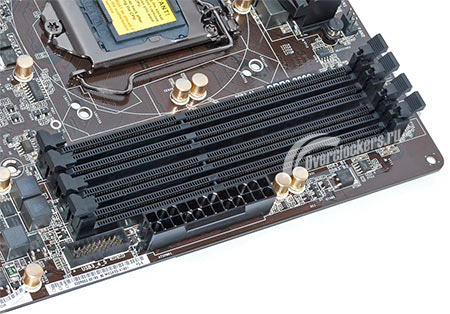

Нынешние 32-нм процессоры семейства Sandy Bridge оснащаются двухканальным контроллером памяти, их 22-нм преемники сохранят эту особенность. Плата оснащена четырьмя 240-контактными разъемами DIMM. Производитель гордо сообщает о поддержке модулей с частотами до 2800 МГц (заявлены режимы DDR3-1066/1333/1600/1866/2133/2400/2800 МГц). За питание планок отвечает неплохой двухфазный преобразователь, что должно быть полезным при разгоне.
Плата оснащена восемью разъемами SATA.

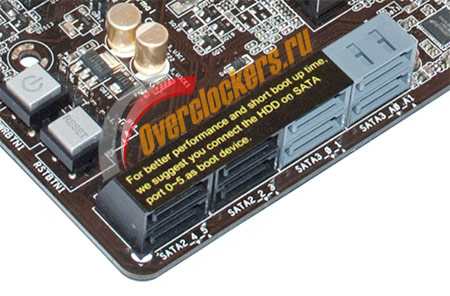

Как обычно, присутствует цветовое разделение: серые порты соответствуют спецификациям SATA 6 Гбит/с, черные – более привычные SATA II. При этом стоит отметить, что работа всех черных разъемов обеспечивается непосредственно южным мостом Intel Z77, то же касается и пары серых разъемов (обозначены как SATA3_0_1); еще два SATA 6 Гбит/с реализованы при помощи отдельного контроллера Asmedia ASM1061.
Для всех портов, которые работают с южным мостом, доступна возможность создания RAID-массива (уровней 0/1/5/10). При этом в RAID можно объединять даже диски, подключенные к разным типам разъемов (правда, для моделей с «родным» SATA 6 Гбит/с это может обернуться небольшим падением производительности). Порты, работающие с контроллером Asmedia, в «общем RAID» участвовать не могут, зато пару накопителей, подключенных к ним, можно объединить в отдельный массив уровней 0/1. Также на задней панели присутствует разъем eSATA 6 Гбит/с, так что возможности платы по работе с накопителями совсем неплохи.
Данная модель оснащена сразу шестью разъемами для подключения вентиляторов. Совсем недавно такое количество было характерно только для топовых «материнок» ведущих производителей. Справедливости ради отмечу, что из шести четырехштырьковыми являются только два разъема, остальные – обычные «трешки».

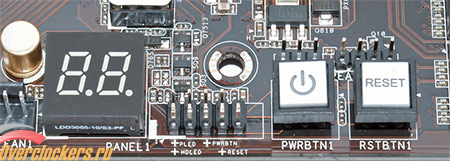

Оверклокерам должно понравиться наличие кнопок для управления открытым стендом (Power и Reset, а на задней панели есть еще и клавиша «обнуления» BIOS, так что доставать каждый раз батарейку не придется) и экрана POST-кодов, который позволяет с легкостью выявлять ошибки при загрузке системы.
Отличительной особенностью набора логики Intel Z77 является поддержка встроенных видеоядер процессоров Intel (как у нынешних «Сэнди», так и у перспективных «Айви», которые должны быть заметно производительнее в этом компоненте) при сохранении всех «разгонных» функций. Напомню, что Intel изначально заблокировала возможность разгона CPU Sandy Bridge (для этого был необходим набор логики P67) при использовании видеоядра (для этого предлагался «урезанный» H67). Позже данная «несправедливость» была устранена с выпуском универсального Intel Z68, новый Z77 является его прямым наследником.
Вот почему задняя панель выглядит несколько необычно.
Сразу два «посадочных места» отданы под разъемы видеовыхода. Всего их три – классический VGA (и это разумно, экономный покупатель может использовать «встроенную графику» в связке с не самым современным дисплеем), DVI (наиболее распространенный «мониторный» стандарт) и HDMI (с этим типом выхода чаще всего работают телевизоры и проекторы).
В целом – набор совсем неплох, однако видеовыходы заняли места других немаловажных разъемов (отмечаю это, поскольку сама идея использовать «встройку» на достаточно серьезной «оверклокерской» плате кажется мне не слишком удачной). Так, портов USB здесь только шесть, по современным меркам – маловато (четыре из них поддерживают версию интерфейса USB 3.0: два работают непосредственно с южным мостом, еще два – с отдельным контроллером ASMedia ASM10426).
Никаких дополнительных интерфейсов (вроде FireWire) здесь нет. Также на задней панели присутствуют обычные разъемы PS/2, RJ-45 (витая пара, контроллер Broadcom BCM57781) и стойка с разъемами аудиовывода (обратите внимание, что место одного из «джеков» занял оптический S/PDIF – экономия места).
Итак, по итогам внешнего осмотра плата оставляет приятное впечатление. Конечно, ее конструкция не идеальна: всего шесть слотов расширения и столько же портов USB, Z77 Extreme4 не оснащается никакими дополнительными интерфейсами, система охлаждения также далека от совершенства. Однако, на мой взгляд, здесь соблюдён баланс между ценой и функциональностью. На плате есть все необходимое для создания мощной системы, однако напрочь отсутствуют лишние «украшательства». Немаловажно и то, что, несмотря на некоторые упрощения, данная модель должна хорошо подходить для оверклокинга. Достаточно мощная подсистема питания, шесть разъемов для подключения вентиляторов, кнопки для управления открытым стендом – все эти особенности должны понравиться любителям разгона.
В итоге получается очень интересное сочетание. Нечто подобное я писал о Gigabyte X79-UD3 – эта плата, предлагаемая по весьма привлекательной цене, тоже лишена всего ненужного при сохранении необходимых оверклокерам качеств. Однако хвалить Extreme4 еще рано – UD3, несмотря на внешнюю простоту, подкупила меня отличными разгонными способностями. Сможет ли и бюджетная модель ASRock похвастать тем же?
