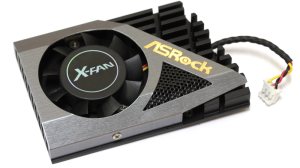

Ещё один радиатор, оборудованный небольшим вентилятором, охлаждает набор логики.

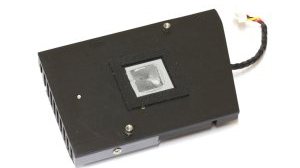

Не совсем понятно, почему производитель выбрал активную систему охлаждения. Чипсеты этой серии не выделяют большого количества тепла, поэтому на рынке много моделей с пассивным радиатором. Скорее всего, подобное решение окажется шумным и неэффективным, но это выяснится лишь по окончании тестирования. Сверху радиатор накрыт декоративным кожухом, в котором проделано отверстие для вентилятора. С обратной стороны видна ограничительная рамка из мягкого материала и стальные шпильки, за которые осуществляется крепление подпружиненными винтами. В качестве термоинтерфейса используется твёрдое серое вещество.

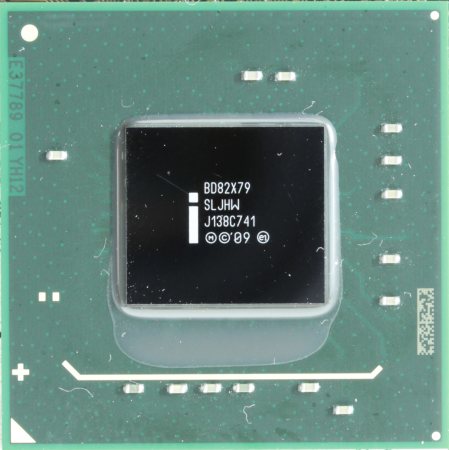

Под радиатором находится набор логики Intel X79, который встречается мне уже не в первый раз.

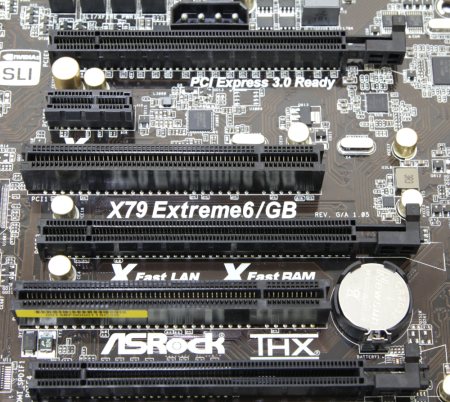

На плате смонтировано три слота PCI-e x16.

Верхний и средний расположены через два разъёма, а средний и нижний через один. Таким образом, для создания конфигурации 3-WAY SLI необходим специальный мостик, который поставляется в комплекте. При этом адаптеры будут работать по формуле x16+x16+x8. Также поддерживаются такие мультиграфические режимы как SLI, CrossFireX, Quad SLI и Quad CrossFireX. Помимо трёх слотов PCI-e x16 есть ещё один PCI-e x1 и пара простых PCI.

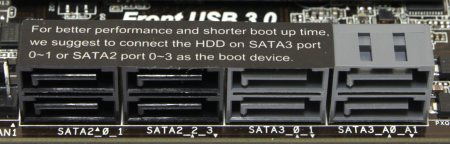

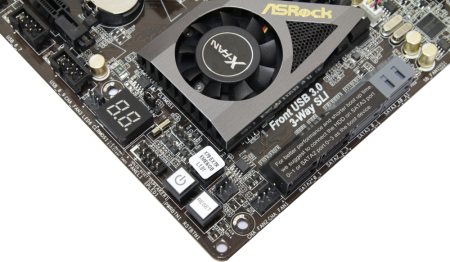

Для поддержки приводов и накопителей на плате предусмотрено восемь портов SATA.

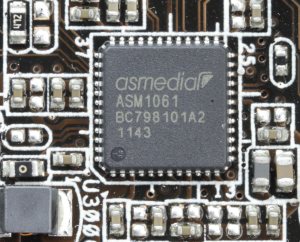

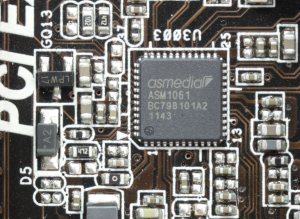

Четыре из них чёрного цвета, они ограничены стандартом SATA II; остальные более современные и соответствуют спецификации SATA 6 Гбит/с. Однако сам чипсет Intel X79 поддерживает только два порта данного типа, поэтому без дополнительного контроллера не обошлось. В его роли выступила микросхема Asmedia ASM1061, которая расположена неподалёку.

Ещё один порт SATA 3 находится недалеко от основного разъёма питания ATX.

Он вместе с разъёмом eSATA на задней панели обеспечивается ещё одним контроллером Asmedia ASM1061, который находится под верхним слотом PCI-e x16.

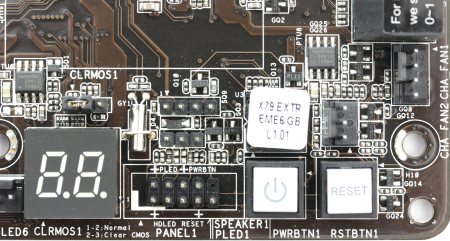

В правом нижнем углу находятся кнопки Power и Reset.

Недалеко от них можно обнаружить разъём для подключения кнопок и индикаторов корпуса, а также индикатор инициализации POST-кодов.

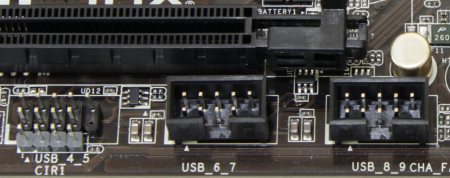

Левее идут три колодки USB 2.0 для подключения шести устройств и разъём CIR. Ещё четыре порта этого стандарта находятся на задней панели.

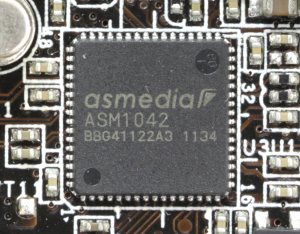

Все они реализованы средствами интегрированного в чипсет контроллера. Никуда не делась и поддержка более современного интерфейса USB 3.0, наличие которого уже является обязательным требованием для новых материнских плат. Одна колодка находится по правой стороне чуть выше портов SATA. Неподалёку от него находится сам контроллер Asmedia ASM1042.

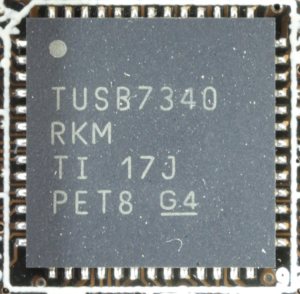

Ещё четыре порта расположены на задней панели. Их обеспечивает четырёхканальный контроллер Texas Instrument TUSB7340, распаянный поблизости.

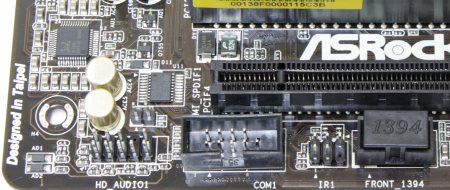

Слева по нижнему краю находятся разъёмы передней аудиопанели, IR и COM порта, а также IEEE1394.

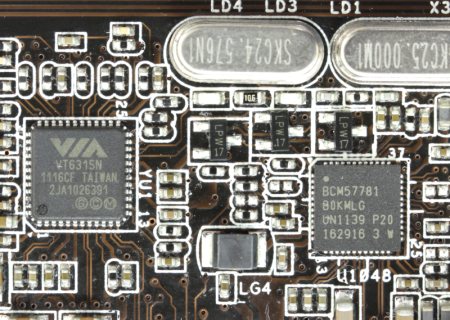

Последний представлен контроллером VIA VT6315N, который поддерживает два порта этого стандарта.

Рядом с этой микросхемой находится гигабитный сетевой контроллер Broadcom BCM57781.

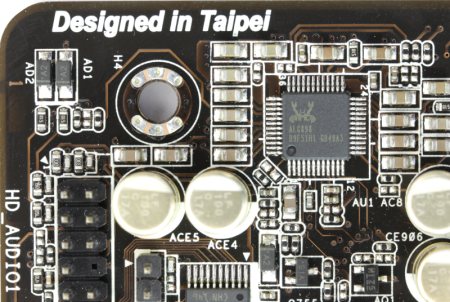

Слева в углу - микросхема восьмиканального звукового кодека Realtek ALC898.

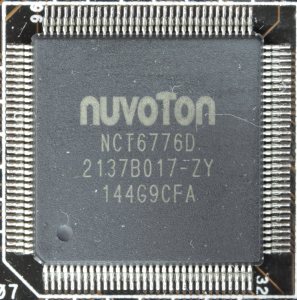

Чуть выше её распаян контроллер ввода/вывода Nuvoton NCT6776D.

Посмотрим теперь на интерфейсы, которые находятся на задней панели.

• Один разъём PS/2 для подключения клавиатуры;
• Один разъём PS/2 для подключения мыши;
• Четыре разъёма USB 2.0;
• Четыре разъёма USB 3.0;
• Один разъём IEEE 1394;
• Один порт eSATA;
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов типа minijack;
• Один оптический разъём S/PDIF Out;
• Один коаксиальный разъём S/PDIF Out;
• Кнопка ClrCMOS.
