Технические характеристики
Поддерживаемые процессоры |
|
Системная логика |
|
Оперативная память |
|
Слоты расширения |
|
Режимы работы видеосистемы |
|
Разъемы под накопители |
|
Сетевой адаптер |
|
Аудиокодек |
|
USB |
|
Разъемы задней панели |
|
Внутренние разъемы |
|
Разъемы для подключения вентиляторов |
|
Комплектация |
|
Форм-фактор |
|
Габариты, мм |
|
Возможности BIOS Setup
Плата оснащена UEFI BIOS с симпатичной графической оболочкой и поддержкой мыши. Безусловное достоинство – удобство интерфейса: меню не «тормозят» при переключении, для мышки поддерживается колесо прокрутки, при регулировке параметров появляется список со всеми возможными вариантами.
Навигация осуществляется с помощью ярлыков, расположенных в верхней части экрана. Наиболее интересный «разгонный» раздел BIOS называется OC Tweaker. Я предлагаю детально изучить его чуть позже, а пока заняться другими вкладками, которые будут рассмотрены более кратко.

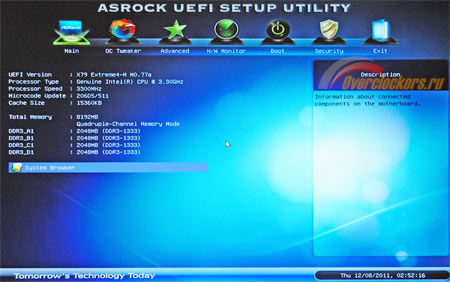

Содержание раздела Main стандартно: здесь приводится информация о модели процессора, версии BIOS Setup и объеме оперативной памяти. Интерес представляет вкладка System Browser.
реклама

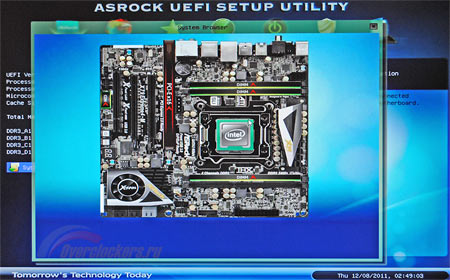

На фотографии материнской платы отображаются элементы, позволяющие быстро оценить конфигурацию системы.

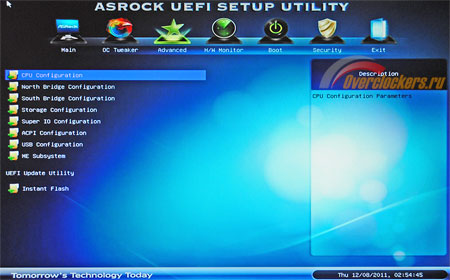

Раздел Advanced содержит внутреннее меню из восьми пунктов. Упомяну важнейшие из них.

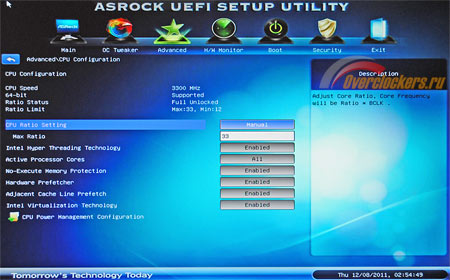

Вкладка CPU Configuration позволяет деактивировать неиспользуемые технологии Intel.

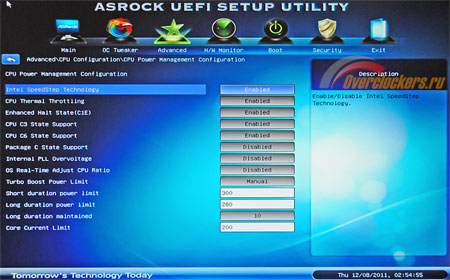

В ней есть собственное подменю, названное CPU Power Management Configuration.
реклама
Здесь можно отключить С-State процессора и, что не менее важно, задать CPU Power Limit (эта регулировка необходима для разгона Sandy Bridge).

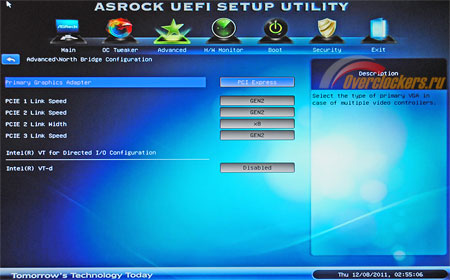

Вкладка настроек северного моста интересна тем, что здесь можно выбрать тип подключения PCIe. На сегодняшний день поддерживается только версия 2.0, но после выхода Intel Ivy Bridge это меню может оказаться востребованным.

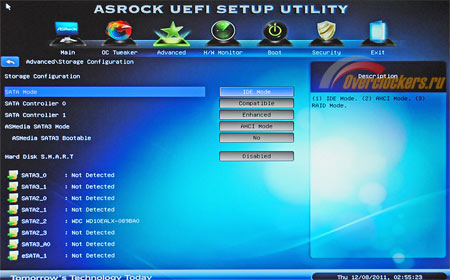

На экране Storage Configuration отображается весь перечень жестких дисков, подключенных к плате. Здесь же можно задать режим работы контроллеров SATA.

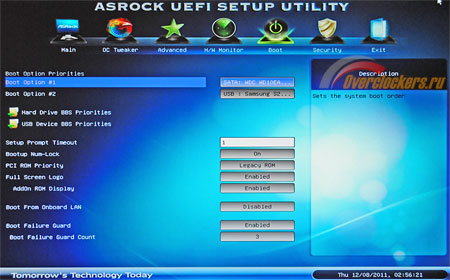

Следующий раздел BIOS Setup называется Boot – он абсолютно типичен, в нем устанавливается очередность использования накопителей при загрузке и настраиваются некоторые второстепенные параметры:

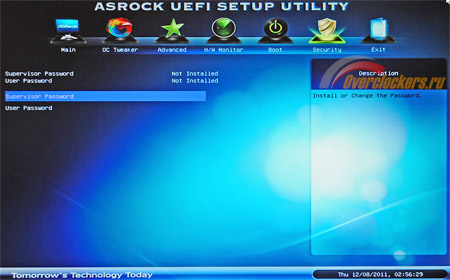

Раздел Security практически пуст – всего две опции. Пользовательский и администраторский пароли, конечно, полезная штука для защиты системы, но зачем выделять для них целый раздел? Эти настройки вполне органично смотрелись бы в меню Advanced или Boot.
Последняя вкладка, как несложно догадаться, называется Exit. Ее содержание традиционно:
Рассмотренные вкладки BIOS Setup содержат все необходимые настройки для обеспечения нормальной работы системы, но для оверклокеров наибольший интерес представляет специальный «разгонный» раздел. Здесь он называется OC Tweaker.
