Минимализм: обзор материнской платы ASRock X79 Extreme4-M (страница 2)
реклама
Оба радиатора выполнены в едином дизайнерском стиле – черные ребра и декоративные светлые алюминиевые крышки. К последней детали у меня есть небольшая претензия: для радиатора VRM наличие крышки нежелательно, так как она может ухудшать конвекцию и препятствовать прямому обдуву теплорассеивателя при установке дополнительного вентилятора. К счастью, конструкторы продумали этот момент: деталь закреплена на винтах и может быть легко удалена.

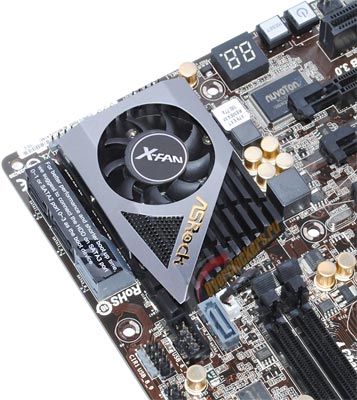

Радиатор южного моста необычен по конструкции – так можно было бы написать еще полгода назад, увидев систему со встроенным вентилятором. Но для плат на основе набора логики Intel X79 – это совершенно стандартная деталь. Через мои руки уже прошли платы ASUS и Gigabyte, оснащенные сходными радиаторами c 40 мм «пропеллерами». Чем же вызвано такое «единодушие» конструкторов разных фирм?
Ответ может показаться не совсем обычным, но, на мой взгляд, дело не в том, что южный мост Intel X79 оказался слишком горячим. Отнюдь! Я уже проводил эксперименты, останавливая вентилятор на Gigabyte X79-UD3 и ASUS Saberooth X79 - ни малейшего намека на перегрев. Да, температура микросхемы может подняться до 70-75 градусов, но это вполне нормальный для нее режим.
Традиционно для охлаждения южного моста было принято использовать невысокие радиаторы, «размазанные» по поверхности текстолита. Такая форма диктовалась тем, что этот элемент конструкции располагается прямо за разъемами расширения, так что его высота ограничена. Со временем, для повышения площади рассеивания длина и ширина радиаторов увеличивались. В итоге, на платах для LGA 1366 и LGA 1156/1155 они представляли собой здоровенные «раскаленные сковородки», установленные как раз в тех местах, где «турбины» видеокарт забирают воздух.
реклама
Для связки из двух-трех ускорителей (которые и так неслабо «подогревают» друг друга) это могло обернуться существенным ростом температуры. Поскольку платформа LGA 2011 позиционируется как подходящая для использования нескольких видеокарт, логичным было наконец-то решить старую проблему.
Кроме того, на платах с Intel X79 из-за наличия дополнительных разъемов DIMM, большого количества «длинных» слотов PCIe и различных контроллеров «интегрированной периферии», компоновка элементов на текстолите получается очень плотной; радиатор с вентилятором банально занимает меньше места при более высокой эффективности, что и определило выбор конструкторов.
Можно упомянуть и еще одну причину. При использовании сложной системы охлаждения, где все радиаторы объединены тепловыми трубками, применение вентилятора на южном мосту может чуть снижать температуру и других компонентов (например, силовых ключей VRM CPU). К тому же, платформа LGA 2011 сама по себе отличается высоким тепловыделением (шестиядерные процессоры, производительные видеокарты), так что дополнительное охлаждения «юга» уж точно не повредит.

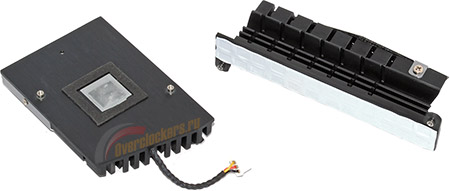

Контакт основания радиатора и силовых ключей VRM CPU осуществляется посредством термопрокладки, на южном мосту использована термопаста.

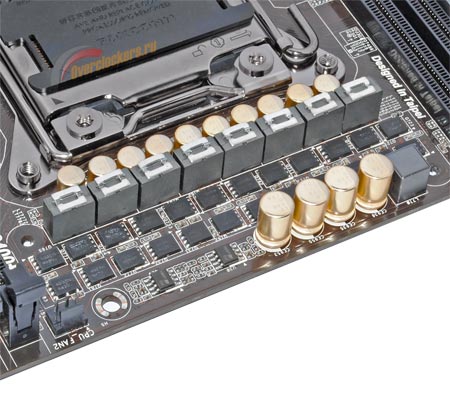

Демонтировав систему охлаждения, можно лучше рассмотреть преобразователь питания центрального процессора.
Для «прожорливых» Sandy Bridge-E такая схема выглядит скромно: шесть фаз для питания вычислительных ядер (VCORE), еще две – для «обвязки» (VCSSA). VRM управляется контроллером CHL8328, производства ChiL Semiconductors. В целом - неплохо, но на данный момент этот преобразователь выглядит самым слабым из всех, что мне приходилось видеть на платах для LGA 2011. Может показаться, что для продукта форм-фактора mATX совершенно нормально использовать более простую и компактную конструкцию, чем на «больших» моделях. Однако выше я уже подчеркивал, что по ширине данная плата идентична полноразмерным решениям, на которых конструкторы умудряются размещать десяти-двенадцатифазные преобразователи, да еще и восемь слотов DIMM впридачу. Так что, говорить здесь можно только об экономии ASRock с целью удешевления готового продукта.
реклама
Тем не менее, и эта конструкция не выглядит «примитивной». Ее возможностей вполне может хватить для серьезного разгона процессора, особенно если учесть заверения ASRock в применении качественной элементной базы (кстати, обратите внимания, как необычно «на ребре» распаяны дроссели – экономия места). Особой гордостью производителя являются высококачественные полимерные конденсаторы; в пресс-релизе им уделено столько внимания, что кажется, еще чуть-чуть, и слово «золотые» придется писать без кавычек. .

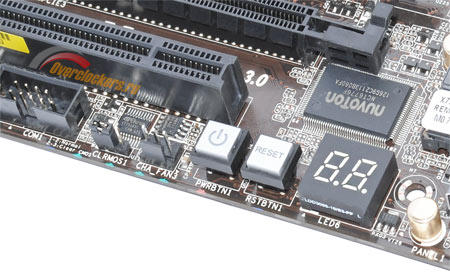

Оверклокеров должно заинтересовать наличие на текстолите некоторых элементов, нехарактерных для бюджетных плат. Речь идет о кнопках управления открытым стендом и индикаторе POST-кодов, который позволяет быстрее выявлять проблемы, возникающие при загрузке. Также можно упомянуть кнопку «обнуления» BIOS (Clear CMOS) на задней панели – она может очень пригодиться при разгоне системы, собранной в корпусе.
Еще одной сильной стороной платы является наличие сразу шести разъемов для подключения вентиляторов (двух четырехштырьковых и четырех трехштырьковых).

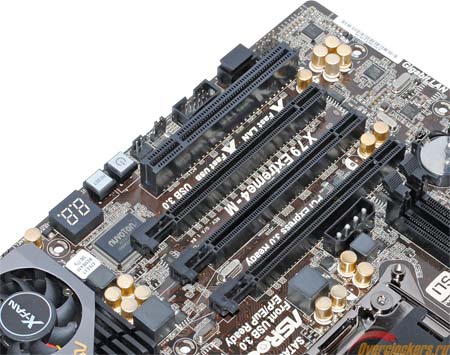

Как и положено материнской плате форм-фактора mATX, ASRock X79 Extreme4-M оснащена четырьмя разъемами расширения для установки дополнительных карт:
Конструкторы решили обойтись без «обрезков» PCIe 1x, трезво рассудив, что лучше предоставить пользователю больше возможностей для подключения «полноразмерных» плат (видеокарт, некоторых RAID-контроллеров), а карточки с «коротким» разъемом отлично встанут и в эти слоты. При этом был сохранен классический PCI, что является существенным плюсом устройства: соответствующие карты широко распространены и до сих пор применяются многим пользователями.
Так как набор системной логики Intel X79 Express позволяет использовать до сорока линий PCIe 2.0, неудивительно, что плата обладает неплохими возможностями по организации систем SLI/CrossFire. Впрочем, если разобраться более тщательно, все не так однозначно!
Ближайший к процессорному разъему слот расширения всегда работает на полной скорости (PCIe 2.0 16x), следующий – 8x, последний – 16x. Таким образом, при создании стандартной системы SLI или CrossFire с двумя ускорителями, необходимо задействовать первый и третий слоты для получения формулы PCIe 16x+16x.
В теории всё выглядит неплохо – на текстолите даже распаян специальный разъем типа «molex» для дополнительного питания слотов при установке нескольких видеокарт (эта мера необходима для предотвращения «просадок» напряжения, подаваемого по шине PCIe). На практике же получается вот что: два «двухслотовых» ускорителя, во-первых, будут расположены впритык друг другу, так что им будет «нечем дышать», во-вторых, перекроют все оставшиеся разъемы на плате.
Если второе простительно из-за уменьшенных габаритов платы, то первый недостаток легко устранялся бы еще на этапе проектирования. Для того чтобы обеспечить возможность сборки нормальной SLI/CrossFire-конфигурации, конструкторам необходимо было всего лишь «сдвинуть» второй разъем PCIe 16x к краю платы (на место, занимаемое PCI). В этом случае между двумя «двухслотовыми» ускорителями оставался бы необходимый зазор. Заметьте, при тех же габаритах платы и общем количестве разъемов!
Теоретически на плате можно организовать и 3-Way SLI/CrossFire, с подключением ускорителей по формуле PСIe 16x+8x+16x. Но на практике данная схема может быть реализована только с применением «однослотовых» ускорителей. В принципе, это возможно, например, при установке водоблоков типа Fullcover, но такой вариант - исключительная редкость.
Подводя итог, можно заключить, что плата ASRock X79 Extreme4-M не может быть рекомендована даже для системы с парой видеокарт. Отчасти это объясняется форм-фактором mATX, но разъемы можно было бы расположить и более удачно.
Для данной модели (по нынешней «моде») заявлена поддержка PCIe 3.0. Однако чтобы убедиться в работоспособности данного интерфейса, покупателю придется дождаться выхода процессоров Ivy Bridge, да и то не факт, что к тому времени видеоускорители AMD и NVIDIA получат поддержку третьей версии PCIe.
Возможностей платы по работе с жесткими дисками хватит для большинства пользователей.
реклама
Основная «стойка» содержит шесть разъемов SATA, сгруппированных попарно. Еще один дополнительный порт вынесен в сторону и направлен перпендикулярно поверхности текстолита.
Все разъемы подписаны, но для удобства пользователя использовано еще и разделение по цветам. Черным выделены классические SATA 3 Гбит/с, они работают с южным мостом набора логики Intel X79 Express. Тем же способом подключены и два серых порта, разница лишь в том, что они поддерживают версию интерфейса SATA 6 Гбит/с. Все диски, подключенные к разъемам этой группы, можно объединить в RAID-массивы уровней 0/1/5/10. Дополнительный порт SATA 6 Гбит/с, расположенный отдельно, реализован с помощью контроллера ASMedia ASM1061. Эта же микросхема обеспечивает работу eSATA.

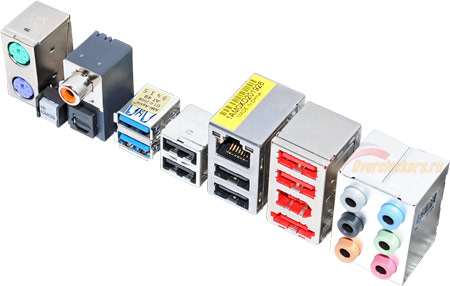

Задняя (I/O) панель платы выполнена без малейших скидок на «бюджетность» или малый форм-фактор – разъемов предостаточно.
ASRock до сих пор использует два порта PS/2, хотя некоторые производители уже полностью отказались от этого интерфейса в пользу дополнительных USB. Мне кажется, что наличие хотя бы одного PS/2 на современных платах очень полезно, многие покупатели используют клавиатуры и мыши, поддерживающие этот интерфейс. Хотя количество подключений USB на данной плате и, правда, невелико.
Современному стандарту USB 3.0 соответствуют только два порта, выделенных синим цветом. Их работа обеспечивается контроллером ASMedia ASM1042, так как набор логики Intel X79 не поддерживает данную версию интерфейса. Еще два таких же разъема можно активировать, подключив переходники к внутреннему разъему платы (header).
Количество классических USB 2.0/1.1 не впечатляет, их всего четыре, все работают напрямую с южным мостом. Дополнительно пользователь может активировать еще шесть, но для этого нужно закупить соответствующие шнуры. Обратите внимание, что два разъема USB 2.0 на задней панели выделены красным цветом. Сила тока, подаваемого на них, может быть увеличена в рамках технологии XFast Charger для зарядки портативных устройств.
Помимо USB конструкторы ASRock предусмотрели еще два типа подключений: eSATA 6 Гбит/с (ASMedia ASM1061) и FireWire (IEEE 1394). Наличие последнего интерфейса вообще редкость для «бюджетных» продуктов, где часто «отрезается» все лишнее.
На плате использован один из наиболее распространенных аудиокодеков Realtek ALC898 (эта же микросхема уже отмечалась мною на ASUS P9X79 PRO и Gigabyte X79-UD3). На задней панели расположены «цифровые» разъемы S/PDIF (оптический и коаксиальный), а также стандартная стойка на шесть «аналоговых» мини-джеков.
За сетевое подключение отвечает довольно редкий контроллер Broadcom BCM57781, но в остальном здесь «всё как положено»: «гигабитный» канал, разъем типа RJ-45 (витая пара).
По итогам раздела остается двойственное впечатление. С одной стороны, нельзя не отметить некоторые элементы конструкции, явно упрощенные для снижения цены. Речь идет о системе охлаждения без тепловых трубок (хотя южный мост должен охлаждаться очень хорошо благодаря вентилятору, а вот о силовых ключах VRM CPU этого не скажешь) и преобразователе питания процессора, выполненному по довольно простой схеме. Недостаточным по современным меркам можно признать и наличие только шести портов USB. Также нарекания вызывает расположение слотов PCIe, затрудняющее организацию SLI/CrossFire.
С другой стороны, у данной модели есть и свои сильные стороны: неплохой аудиокодек, дополнительное подключение FireWire, наличие индикатора POST-кодов и кнопок для управления открытым стендом, достаточное количество разъемов для вентиляторов.
В итоге, язык не повернется назвать ASRock Extreme4-M «примитивной», внешне плата производит благоприятное впечатление, а некоторые ее недостатки вполне можно оправдать уменьшенными габаритными размерами. Здесь все решит практика.
