Одним из самых интересных является подраздел 3D Power Control.
По количеству регулировок специалистам Gigabyte удалось перещеголять даже своих коллег из ASUS, с их разрекламированной системой DIGI+ VRM. Одних только настроек Loadline Calibration здесь пять: для CPU VCORE, CPU VTT, IMC, DRAM AB и CD.
Для тех же пяти потребителей настраиваются еще два параметра – так называемые Protection и Current Protection. Первый – «защита по напряжению», регулируемая в мВ. При жестких алгоритмах работы Loadline Calibration подаваемое напряжение в нагрузке значительно завышается, для предотвращения этого можно заранее поставить «отсечку», вручную прописав максимально возможное превышение базового значения.
Второе – то же самое, но по мощности. Вспомните, например, настройку CPU Current Capability, которой необходимо пользоваться для успешного разгона Sandy Bridge – это аналогичный параметр, с той лишь разницей, что Gigabyte позволяет задавать его для пяти различных потребителей. Current Protection регулируется в процентах.
реклама
Кроме того, есть еще один защитный механизм (он применим для CPU VCORE и DRAM) – Thermal Protection. Пользователь может вручную задать максимально допустимую температуру силовых ключей преобразователей питания CPU и DRAM.
Алгоритм использования фаз преобразователя питания CPU задается с помощью опции PWM Phase Control. В самом низу меню помещены настройки частот переключения преобразователей питания. CPU, IMC, CPU Vtt и DDR PWM Switch Rate регулируется в пределах 200-2500 КГц (!!!).
Снимаю шляпу, такого обилия регулировок VRM мне ранее видеть не приходилось.

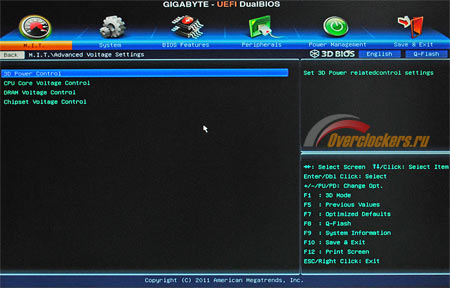

Следующие три вкладки меню Advanced Voltage Settings называются CPU, DRAM и Chipset Voltage Control. Они не содержат никаких дополнительных настроек, кроме непосредственных регулировок различных напряжений. Приведу эти параметры в виде таблицы:
|
|
|
|
CPU VCORE Voltage |
|
|
|
CPU Vtt Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
IMC Voltage |
|
|
|
DRAM Voltage* |
|
|
|
DRAM Tx Reference* |
|
|
|
DRAM Termination* |
|
|
|
Data Reference* |
|
|
|
Address Reference* |
|
|
|
PCH Core Voltage |
|
|
|
PCH 1.5 v |
|
|
|

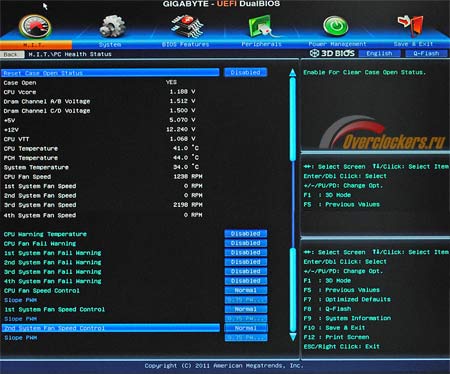

Раздел PC Health Status – типичный «системный монитор», отображающий обороты вентиляторов, температуры и напряжения.
Разгонный раздел BIOS Setup представляет наибольший интерес, однако надо упомянуть и другие меню.
реклама

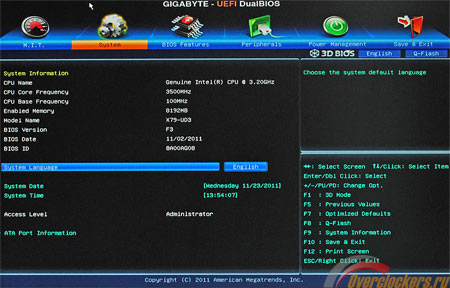

Раздел System ничем не примечателен, здесь содержится краткая информация о системе.

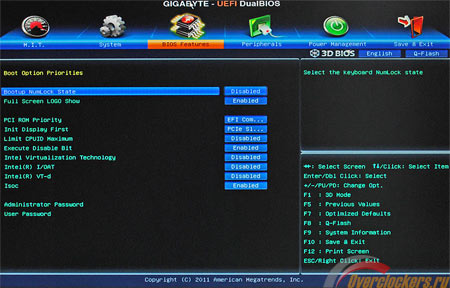

BIOS Features более функционален, здесь можно отключить неиспользуемые «процессорные технологии», а также задать пользовательский и администраторский пароли для защиты компьютера.

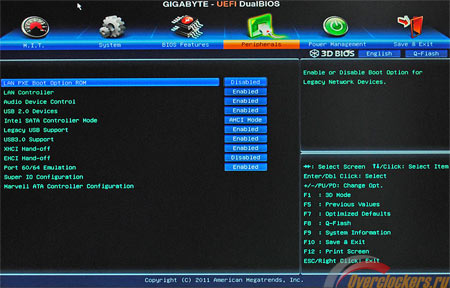

Peripherals посвящен настройке контроллеров «интегрированной периферии».

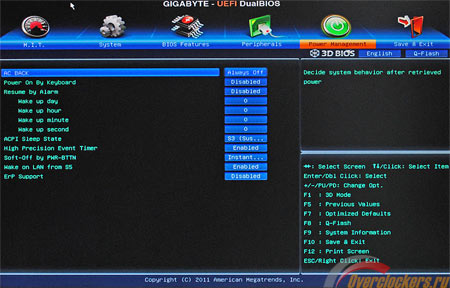

Раздел Power Management содержит ряд настроек, обычно помещаемых в меню Boot и SB Settings:

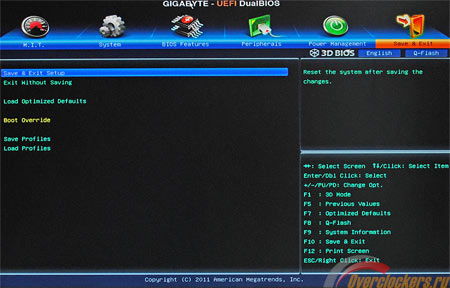

Завершает обзор вкладка Save and Exit:
Подводя итог раздела, можно заключить, что конструкторы Gigabyte поработали на славу. «Разгонный» раздел предоставляет широчайшие возможности по настройке системы.
При этом разрекламированная технология 3D BIOS, на мой взгляд, не представляет особого интереса. Главным достоинством BIOS является именно выдающаяся функциональность. Осталось проверить, как все такое богатство настроек можно применить при разгоне процессора.
Тестовый стенд
- Материнская плата: Gigabyte X79-UD3 (BIOS F3);
- Процессор: Intel Core i7-3960Х (базовая частота 3300 МГц);
- Система охлаждения процессора: СВО;
- Оперативная память: 3x Geil GUP36GB1800C8TC + 1x Geil GET34GB1800C8DC;
- Видеокарта: Leadtek WinFast GeForce GTX 580;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Hiper K1000, 1 кВт;
- Корпус: открытый стенд.
Используемая система жидкостного охлаждения
- Водоблок: XSPC Rasa CPU Waterblock;
- Помпа: Laing DDC+;
- Радиатор: TFC Monsta Lite 420/360 Radiator;
- Вентиляторы: Scythe Slip Stream SY1225SL12SH (3 штуки);
реклама
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: nVidia Display Driver 280.26;
- Вспомогательные утилиты: SpeedFan 4.44, Real Temp 3.60, CPU-z 1.58, LinX 0.6.5, Prime 26.5 build 5 (In-Place Large FTTs).
Разгон
Частотный потенциал стендового процессора Intel Core i7-3960X Extreme уже был испытан на материнской плате ASUS Sabertooth Х79. Максимальный разгон по множителю составил 4700 МГЦ (47 х 100 МГц) при напряжении питания 1.4 В. Задача более дешевой Gigabyte X79-UD3 – повторить этот результат, в таком случае её можно будет смело рекомендовать к покупке.
Первый тест, который я всегда провожу при оценке разгонного потенциала – проверка работы Loadline Calibration. Обычно по итогам испытания составляется таблица. В ней демонстрируется разница между выставленным напряжением питания процессора и реальными значениями, полученными в простое/под нагрузкой для разных режимов LLC. Специфика Gigabyte X79-UD3 заключается в том, что в BIOS нет заранее прописанных режимов работы LLC, формат теста пришлось адаптировать к этим условиям.
В итоге, было решено попытаться настроить LLC таким образом, чтобы получить максимально точное соответствие реального и выставленного напряжений. Оперировать для этого приходилось двумя настройками: Loadline Callibration и Vcore Protection. По сути, два противоположных параметра; числовое значение LLC определяет, насколько напряжение будет завышаться под нагрузкой, Vcore Protection позволяет ввести ограничение по максимальному превышению напряжения в сравнении с заданным VCORE.
Процессор для проведения испытания был разогнан до 4000 МГц при напряжении питания 1.25 В. Для создания нагрузки использовался тест Linpack в оболочке LinX 0.6.5.
При стандартных настройках, предлагаемых платой (LLC = +0.8, VP = 400 mV), в простое наблюдалось напряжение 1.26 В, под нагрузкой – 1.272 В. Инженеры Gigabyte «попали в яблочко», тест можно прекращать, поскольку данный режим отлично подходит для разгона: просадка отсутствует, завышение «вольтажа» невелико. Однако я решил попытаться чуть «поджать» напряжение, чтобы оно не превышало выставленного значения в простое.
Второй вариант настроек (LLC = +0.2, VP = 400 mV) принес плачевный результат. Напряжение в простое сразу снизилось до 1.236 В, а под нагрузкой составило 1.188 В. Очевидно, что LLC нужно понижать аккуратно.
В последнем случае я выставил LLC = +0.77. Напряжение в простое составило 1.254 В, а под нагрузкой – 1.266 В. Обратите внимание, что шаг изменения здесь может составлять менее 0.008 В, с чем мне ранее не доводилось сталкиваться.
В дальнейшем были опробованы различные регулировки VP, но по данным мониторинга эта настройка так и не смогла оказать влияния на CPU VCORE. Таким образом, при разгоне процессора достаточно подрегулировать LLC на свой вкус (можно добиться как небольшого завышения напряжения, так и просадки под нагрузкой). Я выбрал значение +0.77 и использовал его при дальнейшей работе с платой.
Необходимо отметить, что механизм «калибровки», предложенный Gigabyte, производит очень благоприятное впечатление. Если платы ведущих производителей оснащаются ступенчатой регулировкой LLC (максимум пять-шесть вариантов), то здесь настройка производится с гораздо меньшим шагом, что позволяет добиться наиболее точного соотношения выставленного и реального напряжений.
Результат 4700 МГц плата повторила без малейшего труда.
При этом были использованы следующие настройки подсистемы питания:
- PWM Phase Control – eXm Performance;
- VCore Voltage Response – Extreme;
- VCore Loadline Calibration - +0.77;
- Остальные настройки Loadline Calibration - +0.2;
- Все настройки Protection – 400 мВ;
- VCore Current Protection – 128% (максимально возможное значение);
- Остальные настройки Current Protection – 110%;
- CPU PWM Switch Rate – 1000 КГц;
- Остальные настройки PWM Switch Rate – 500 КГц.
Помимо VCORE, вручную задавались и второстепенные напряжения:
- CPU Vtt Voltage – 1.1 В;
- CPU PLL Voltage – 1.9 В;
- IMC Voltage – 0.95 В;
- DRAM Voltage – 1.6 В.
Также для успешного разгона CPU чрезвычайно важно увеличить Turbo Power Limit. В противном случае вы рискуете столкнуться с «троттлингом по потребляемой мощности» - частота процессора будет автоматически снижаться при серьезной нагрузке. Я обычно использую какое-нибудь «безлимитное» значение, например, 300 Вт, хотя при обращении с этой настройкой рекомендуется соблюдать определенную осторожность.
В ходе тестов стабильности была отмечена чрезвычайно высокая температура радиатора VRM CPU. Поле разгона процессора до 4700 МГц с увеличением напряжения питания до 1.4 В радиатор мог прогреваться до 102-104 градусов (данные получены с помощью термопары, закрепленной у его основания). Каково приходится силовым ключам, лучше даже не представлять. К счастью, установка дополнительного низкооборотного вентилятора полностью снимает проблему: температура снижается до 78-80 градусов при длительных прогонах Linpack.
По итогам раздела можно заключить, что X79-UD3 не уступает по разгонным возможностям более дорогим платам. Более того, богатство настроек оставляет широкое поле для экспериментов. Система охлаждения VRM CPU проявила себя далеко не с лучшей стороны, но ее возможностей хватает для нормальной эксплуатации компьютера при установке дополнительных вентиляторов.
Заключение
В начале статьи новая плата Gigabyte была анонсирована как «бюджетный продукт известного производителя, который должен продемонстрировать выгодное сочетание цена/качество». Этот «титул» X79-UD3 пришлось отстаивать с боем, проходя различные дисциплины тестирования. И, по моему мнению, подопытному удалось продемонстрировать все необходимые потребительские характеристики. Приведу традиционные списки «плюсов» и «минусов».
Плюсы:
- Общее качество изготовления, применение высококлассной элементной базы.
- Мощные многофазные преобразователи питания CPU, VCSSA и DRAM.
- Наличие семи разъемов расширения, в том числе четырех полноценных слотов PCIe и одного PCI.
- Выдающиеся возможности платы по созданию систем с несколькими видеокартами.
- Наличие десяти разъемов SATA, шесть из которых соответствуют спецификациям SATA 6 Гбит/с.
- Функциональный BIOS Setup, содержащий весь спектр настроек, необходимых для оверклокинга.
- Хороший разгонный потенциал.
Минусы:
- «Скучный» дизайн платы.
- Отсутствие кнопок для управления открытым стендом, индикатора POST-кодов и дополнительных светодиодов, позволяющих быстро выявлять проблемы при загрузке.
- Примитивная система охлаждения, состоящая из двух небольших алюминиевых радиаторов.
- Недостаточное по современным меркам количество разъемов USB 3.0.
- Наличие только четырех разъемов DIMM.
Два последних минуса мною не расцениваются как существенные. Единственный реальный недостаток платы – простенькая система охлаждения. Впрочем, это легко исправить при хорошем обдуве термически напряженных зон, тем более, что «подвешивать» над текстолитом дополнительные вентиляторы крайне желательно и на платах с более массивными радиаторами.
Что же получается в сухом остатке? У инженеров Gigabyte получилась достойная «боевая» плата, подходящая для серьезного разгона и лишенная многих ненужных «наворотов», за которые оверклокерам приходится переплачивать при покупке более дорогостоящих решений.
Даже с учетом того, что платформа LGA 2011 позиционируется как «дорогая и производительная», рассмотренная модель Gigabyte убедительно доказала: сэкономить на отдельных компонентах все-таки можно. Итоговый вердикт благоприятен - плата заслуживает места в системном блоке расчетливого оверклокера, не привыкшего сорить деньгами.
