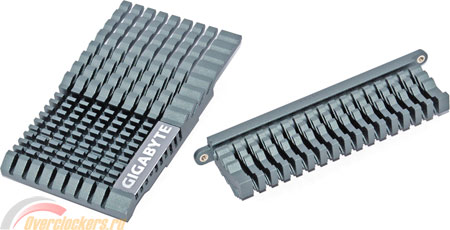

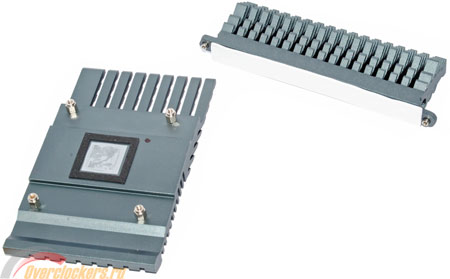

Оба радиатора изготовлены из алюминия и не отличаются сложностью конструкции. Развитое оребрение должно улучшить рассеивание тепла, однако при значительном разгоне я настоятельно рекомендую установку дополнительных вентиляторов для прямого обдува преобразователя питания CPU.
Предшествующие опыты показали, что «прожорливые» шестиядерные процессоры Intel Sandy Bridge-E подвергают подсистему питания очень значительным нагрузкам. После разгона с увеличением напряжения ситуация становится критической. Так, даже на материнской плате ASUS Sabertooth X79 c чрезвычайно сложной «активной» системой охлаждения, был необходим дополнительный обдув радиаторов при длительных тестах. Учитывая, что СО Gigabyte X79-UD3 значительно проще в конструктивном плане, применение дополнительных вентиляторов становится практически обязательным.

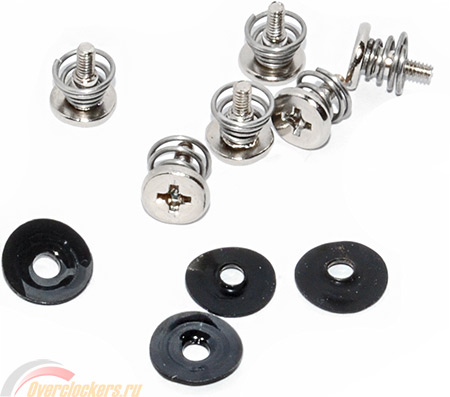

Оба радиатора крепятся с помощью подпружиненных винтов, что куда лучше хлипких пластиковых защелок:
реклама

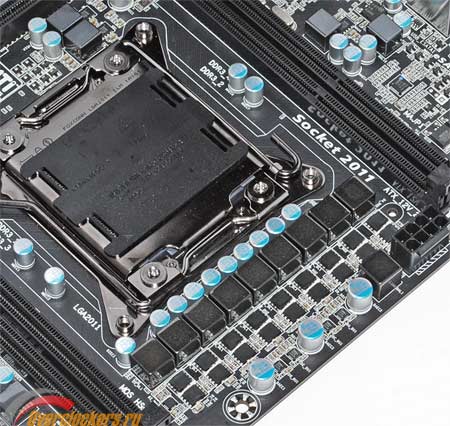

После снятия радиаторов можно лучше рассмотреть конфигурацию подсистемы питания процессора.
Несмотря на то, что X79-UD3 является младшим решением в модельном ряду Gigabyte, здесь использован серьезный девятифазный преобразователь питания CPU (если разбирать схему более тщательно, ее можно обозначить как «8+1», так как одна из фаз отвечает за CPU VTT). Дополнительный двухфазный VRM обеспечивает подачу тока по линии VCSSA. Вся конструкция управляется контроллером IR3567.
Совсем неплохо, особенно если учесть заявления Gigabyte о применении исключительно качественной элементной базы и внедрении новой «цифровой» системы управления 3D Power. Кстати, конструкторы позаботились и о качественном питании памяти: на каждые два канала выделен собственный двухфазный преобразователь. Впрочем, делать выводы пока рано, необходимо проверить, как плата справляется с разгоном процессора на практике.

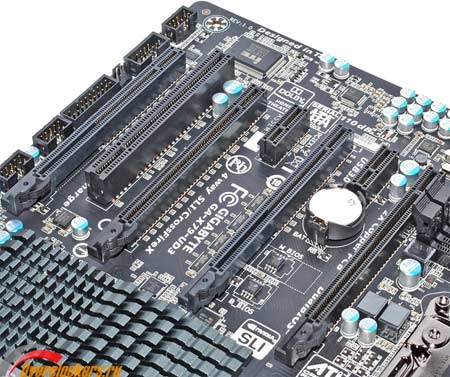

Одна из самых сильных сторон платы – конфигурация разъемов расширения.
Начну с того, что их семь. Вообще-то, именно столько предусматривается спецификациями форм-фактора ATX, однако, на рассмотренных недавно платах ASUS P9X79 PRO и Sabertooth X79 было распаяно только шесть (по компоновочным соображениям). В результате конструкторам приходилось выбирать: четыре «длинных» PCIe (PRO), или только три таких слота, но с сохранением обычного PCI (Sabertooth), который до сих пор активно используют некоторые покупатели. Инженеры Gigabyte лишены этой «головной боли»: на X79-UD3 есть и то, и другое.
При этом основные слоты PCIe расположены очень удачно – «через один». Следовательно, все они подходят для установки современных видеокарт с «двухслотовыми» системами охлаждения в любых сочетаниях. Однако – и тут есть свои особенности.
реклама
Так, ближайший к процессору разъем PCIe всегда работает на полной скорости – PCIe 2.0 16x. «Длинный» слот, идущий за первым, поддерживает только соединение PCIe 2.0 8x, но он полностью «независим», то есть не делит линии с другими разъемами.
Если продвигаться дальше «влево» (см. фото выше), следующим окажется «длинный» PCIe 2.0 16х. Вместе с первым упомянутым слотом они составляют «пару», пригодную для организации полноценного SLI/Crossfire по формуле PCIe 2.0 16x+16x. Расположение разъемов позволяет составить «связку» даже из двух видеокарт с мощными «трехслотовыми» системами охлаждения (причем с зазором в один разъем), обычным же «двухслотовым» ускорителям и вовсе будет «дышаться свободно», причем между ними вполне можно поставить малоформатную дополнительную плату.
Последний разъем, вынесенный на самый край платы, поддерживает подключение PCIe 2.0 8x. Здесь нужно отметить, что он делит линии с предыдущим PCIe 2.0 16x (который в результате также может превратиться в PCIe 2.0 8x). Чтобы было яснее, давайте представим все возможные формулы. Пустые слоты будут обозначаться цифрой ноль, порядок перечисления - от процессорного разъема.
- 16x-0-0-0 для одиночной видеокарты.
- 0-0-16x-0 для одиночной видеокарты, в случае необходимости «отодвинуть» ее подальше от процессорного кулера.
- 16x-0-16x-0 для стандартной связки SLI/CrossFire из двух видеокарт.
- 16х-8х-16х-0 основной вариант для 3-way SLI/CrossFire. Если же есть необходимость освободить часть разъемов для других плат расширения, возможна и другая конфигурация.
- 16х-8х-0-8х .
- 16x+8x+8x+8x - единственный вариант для 4-Way SLI/Crossfire
Кроме того, ничто не мешает организовать «необычные подключения: 0-0-0-8х, 0-8х-16x-0 и так далее. Такая «акробатика» может понадобиться при сборке системы в необычном корпусе или при использовании части слотов под другие платы расширения. В общем, возможностей – море. При грамотном планировании системы можно умудриться разместить на плате даже связку 3-SLI из «двухслотовых» ускорителей, оставив свободным разъем PCI или с двумя дополнительными картами расширения.
В дополнение к основным «длинным» разъемам PCIe на текстолите распаяно еще два «укороченных», которые всегда работают как PCIe 2.0 1x.
Для платы, как это сейчас модно, заявлена поддержка перспективного интерфейса PCIe 3.0. Но даже если «железо» Gigabyte X79-UD3 может обеспечить данный тип подключения, воспользоваться им не удастся до выхода следующего поколения процессоров Intel и видеокарт с поддержкой новой версии шины.
В целом же, возможности платы по работе с картами расширения очень впечатляют. В этом заслуга не только набора логики Intel X79, но и специалистов Gigabyte, грамотно расположивших разъемы.
Обратите внимание на данное фото:
Здесь показан один из участков текстолита (наиболее удаленная от процессора сторона платы), где располагаются «многоножки» для подключения дополнительных разъемов и корпусных кнопок/индикаторов. Если в ASUS пропагандируют свой способ подключения дополнительных шнуров (через специальные миниатюрные переходники с подписями), в Gigabyte используют классическую схему, правда, для удобства пользователя все «многоножки» помещены в ограничительные рамочки и снабжены яркими цветными подписями.
Кстати, на плате бесполезно искать различные «удобства» для эксплуатации на открытом стенде. Здесь нет кнопок Power/Reset, светодиодной индикации и экрана для отображения POST-кодов. Этот недостаток необходимо отметить, но он был бы критичен для более дорогого решения, которое интересно любителям экстремального разгона. Бюджетной плате отсутствие всего перечисленного вполне простительно (особенно если это сделано сознательно – для снижения стоимости), ведь она приобретается для использования внутри корпуса.
Зато у X79-UD3 есть и свои сильные стороны. К примеру, внимательные читатели наверняка отметили на фото выше пару дополнительных портов SATA, направленных «вверх».
Вместе с группой из восьми разъемов они составляют внушительную «батарею». Десять подключений SATA – это действительно немало. Рассмотрю возможности платы по работе с жесткими дисками/приводами более подробно.
По уже привычной для нас схеме применяется цветовое разделение разъемов по версии интерфейса и используемому контроллеру. Так, упомянутые ранее «вертикальные» разъемы относятся к стандарту SATA 6 Гбит/с и работают с контроллером Marvell 88SE9172. Еще одна такая же микросхема обеспечивает работу двух серых разъемов в основной группе. Кроме того, Marvell 88SE9172 применяется и для организации интерфейса eSATA 6 Гбит/с. Итого на плате целых три однотипных контроллера. К сожалению, они не поддерживают «перекрестный» RAID, поэтому в массив уровней 0 или 1 можно объединять только по два диска, подключенных к парным разъемам.
реклама
Южный мост набора логики Intel X79 Express обеспечивает работу двух белых (SATA 6 Гбит/с) и четырех черных (SATA 3 Гбит/с) разъемов. Для этих портов с RAID дела обстоят куда лучше – все шесть жестких дисков можно объединить в массивы уровней 0/1/5/10.

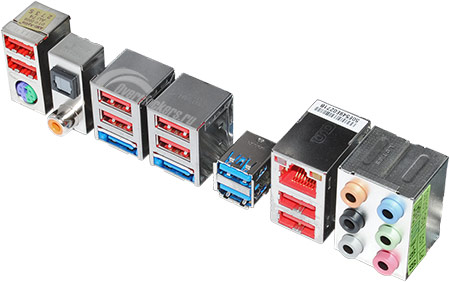

Задняя (I/O) панель снабжена достаточным количеством разъемов для нормальной эксплуатации платы в составе домашнего компьютера.
Обращает на себя внимание необычно яркая цветовая схема панели.
Порты USB 2.0/1.1 выделены красным цветом. Всего их восемь штук, все работают напрямую с южным мостом. Этого количества достаточно для активного использования периферийных устройств, а вот более современный интерфейс USB 3.0 подкачал. Таких портов здесь всего два (выделены голубым цветом), они работают с отдельным контроллером Fresco FL1009, так как Intel X79 не поддерживает данный тип подключения. На сегодняшний день пары USB 3.0 должно хватить большинству пользователей (тем более что еще два порта можно активировать с помощью «многоножек» на текстолите), но через год-другой, когда большинство устройств будет переведено на этот перспективный стандарт, такое количество может оказаться малым.
Как и большинство основных производителей материнских плат, Gigabyte активно продвигает стандарт eSATA 6 Гбит/с (в обсуждениях материалов нашими читателями уже проскальзывало недоумение по этому поводу – накопители с таким интерфейсом используют очень немногие). X79-UD3 оснащена сразу парой соответствующих портов, работающих с контроллером Marvell 88SE9172. Кстати, возможности этой микросхемы позволяют организовать необычный «внешний» RAID-массив уровней 0 и 1.
Плата оснащается неплохим аудиокодеком Realtek ALC898 (такой же, к примеру, ставится на ASUS P9X79 PRO), цифровой аудиотракт представлен разъемами S/PDIF (оптическим и коаксиальным), аналоговый – стандартной стойкой из шести гнезд типа «миниджек».
Сетевое подключение реализовано посредством контроллера Intel 82579V, на заднюю панель выведен разъем RJ-45 (витая пара).
На этом всё! Никакими «необычными» интерфейсами вроде Bluetooth или FireWire плата не оснащается (если не считать таковым PS/2, который нынче встречается всё реже). И это, на мой взгляд, правильно – дополнительные контроллеры и разъемы повышают стоимость изделия, но пользуются специфические устройства очень редко. Для бюджетной платы отсутствие «экзотики» - благо, хоть небольшая часть покупателей может недосчитаться нужного порта.
В целом же, по итогам внешнего осмотра плата производит приятное впечатление: ее класс весьма высок для «бюджетного» продукта. Отдельные слабые стороны отметить все-таки стоит: простейшая система охлаждения, наличие только четырех разъемов DIMM, не самая мощная подсистема питания процессора, достаточное, но «без запаса» количество разъемов USB 3.0. Однако по каждому из этих пунктов я уже приводил «оправдывающие» соображения.
Грамотность конструкторов Gigabyte проявилась именно в умении отрезать лишнее. Также нельзя не отметить, что плата неожиданно сильно проявила себя в других «дисциплинах». Среди них - четыре полноценных порта PCIe, которые грамотно расположены и пригодны для подключения видеокарт (такими возможностями не располагают и более дорогие ASUS P9X79 PRO, Deluxe и Sabertooth X79) и десять разъемов SATA (опять-таки больше, чем у большинства конкурентов).
Для снижения стоимости изделия инженеры не стали устанавливать кнопки для управления открытым стендом, индикатор POST-кодов, дополнительные разъемы DIMM, однако они не сэкономили на элементной базе и возможностях по подключению дополнительных устройств (будь то карты расширения или жесткие диски). В итоге, на мой вкус, получилось очень интересно – плата, которая хоть и лишена некоторых «удобств», зато выгодно проявляет себя во всем, что касается «настоящих» характеристик.
Теперь, чтобы оказаться удачным продуктом и завоевать свое место в системных блоках оверклокеров, плате необходимо продемонстрировать адекватные разгонные способности и богатство настроек BIOS Setup. К последнему я перехожу прямо сейчас, тем более что конструкторы обещали нечто особенное под названием 3D BIOS.
