Возможности BIOS
Разработчики не стали изменять традициям и так же, как и остальные производители, «клонировали» дизайн UEFI BIOS на все платформы. Видеоролик, размещенный ниже, поможет кратко ознакомиться с меню.
Нажимаем кнопку Del и попадаем на страницу Main настроек BIOS.
Сверху расположена надпись ASROCK UEFI SETUP UTILITY, снизу - полоска со слоганом Tomorrow’s technology today («Завтрашние технологии сегодня»), а в правом нижнем углу отображается день недели, дата и время. Жёлтые сферы с символами внутри вверху - всего лишь пиктограммы, обозначающие тот или иной раздел меню.
На странице Main отображается информация о системе, в частности об объёме памяти, типе процессора и его частоте, версии BIOS. Выбираем следующую сферу, подписанную как OC Tweaker, и попадаем на одноимённую страницу.
реклама
Как вы уже поняли, здесь производятся установки частот, напряжений и других связанных с разгоном параметров. А также настраиваются режимы работы памяти, функции разблокировки ядер. Ниже приведен перечень и диапазон регулировок напряжений.
- CPU Voltage (от 0.006250 до 2.100000 В с шагом 0.006250 В);
- CPU NB Voltage (от 0.006250 до 1.875000 В с шагом 0.006250 В);
- DRAM Voltage (от 1.200000 до 2.500000 В с шагом 0.006250 В);
- NB Voltage (от 0.800000 до 1.512500 В с шагом 0.006250 В);
- HT Voltage (от 1.800000 до 2.800000 В с шагом 0.006250 В);
- CPU VDDA Voltage (от 1.100000 до 1.800000 В с шагом 0.005000 В);
- PCIE VDDA Voltage (от 1.100000 до 2.200000 В с шагом 0.005000 В);
- SB Voltage (от 1.100000 до 2.200000 В с шагом 0.005000 В).
Для того чтобы более точно установить напряжение, необходимо отключить функции Load-Line Calibration и AMD Application Power Management. В противном случае оно начинает изменяться динамически и непредсказуемо. Если для автоматического режима это еще куда ни шло, то для разгона – неприемлемо.
Следующий раздел называется Advanced.
На этой странице есть несколько ссылок. В самом низу особняком стоит пункт Instant Flash. Это запуск встроенной утилиты прошивальщика BIOS. С её помощью я без особых усилий пару раз обновил микропрограмму платы.
В самом верху расположена ссылка CPU Configuration.
реклама
В открывшемся окне производятся настройки энергосберегающих и дополнительных функций процессора.
Следом идёт пункт North Bridge Configuration.
Здесь находятся дополнительные настройки северного моста, среди которых очерёдность выбора инициализации видеоадаптера.
Затем следует South Bridge Configuration.
В нем, как несложно догадаться, расположены пункты настройки периферийных контроллеров. Следуя своей логике, разработчики отнесли к южному мосту и звуковой кодек с сетевым адаптером.
Следующим пунктом идёт Storage Configuration.
Здесь осуществляются настройки режимов работы накопителей и приводов. Его сменяет Super IO Configuration.
В этом окне производятся установки портов COM и IR. Предпоследним пунктом идёт ACPI Configuration.
Здесь настраиваются режимы сна и выхода из него. И замыкает данное меню ссылка USB Configuration.
реклама
Без лишних слов понятно, что речь идёт об установках контроллеров шин USB.
Следующая жёлтая сфера со значком монитора внутри и подписью H/W Monitor перемещает пользователя на страницу мониторинга системы.
Здесь осуществляется контроль за температурой, скоростью вращения вентиляторов и некоторыми системными напряжениями. В самом низу есть четыре пункта, которые позволяют регулировать обороты кулеров.
Следующая жёлтая сфера называется Boot.
За ней скрываются настройки различных режимов и опций загрузки. Следом идёт пункт Security.

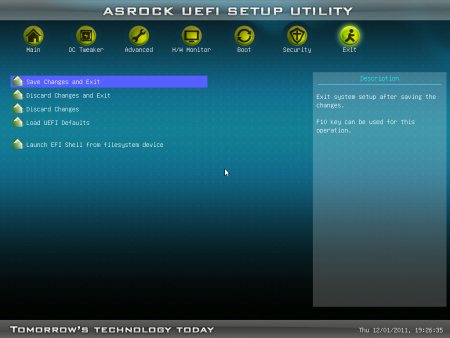

Здесь устанавливаются пароли на BIOS. Замыкает этот хоровод сфер неизбежный Exit.
Сохраняем настройки и покидаем BIOS.
