Обзор и тестирование материнской платы ASRock 970 Extreme4 (страница 2)

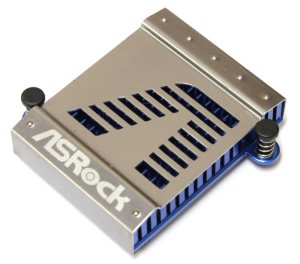

В основании также присутствует рамка и два ограничителя от перекоса. Крепится он, как и предыдушие два, при помощи пары пластиковых клипс на пружинках. Да и термоинтерфейс тот же самый – розовая «терможвачка». Прижим всех радиаторов слабый, особенно заметно это на мосфетном.

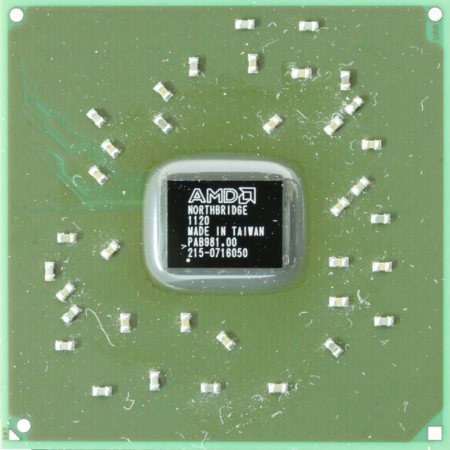

Взглянем на скрытый под ними набор системной логики, микросхемы: AMD 970

и SB950.

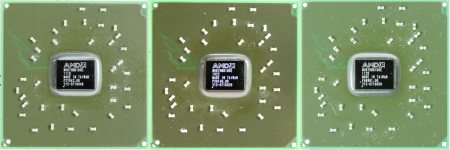

Сравните северные мосты AMD 990X, 890FX, 970 и найдите (за вычетом маркировки) отличия.

Согласно спецификациям, 970-й не поддерживает такие технологии, как AMD CrossFire и NVIDIA SLI. Но компания ASRock решила иначе, наделив плату тремя слотами PCI-e x16 второго поколения (2.0).

При использовании только верхнего слота обеспечивается полное количество линий на интерфейсе х16. При установке двух видеоадаптеров формула, по которой они будут работать, станет x8+x8. Нижний всегда ограничен как x4.

Помимо «больших» разъемов PCI-e на плате ASRock 970 Extreme4 присутствуют два PCI-e x1 и два обычных PCI.

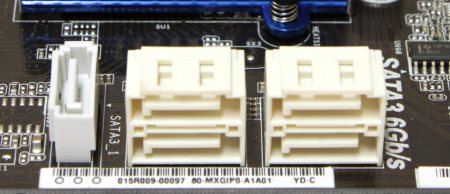

Для поддержки приводов и накопителей в нижней части правого края распаяны пять портов SATA 3 в виде пары сдвоенных и одного одиночного.

Они реализованы при помощи интегрированного в южный мост контроллера, который обеспечивает шесть каналов SATA. Куда же делся еще один? Он ушёл на заднюю панель в качестве разъёма eSATA.

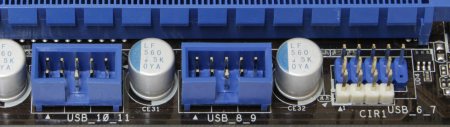

Южный мост SB950 должен обеспечить до четырнадцати портов USB 2.0. Четыре таких разъёма можно найти на задней панели и еще три колодки для подключения шести устройств распаяны по нижнему краю платы.

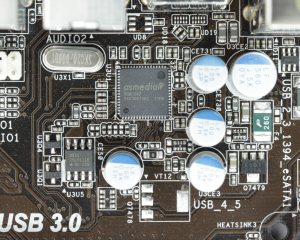

Итого получается десять штук. Не обошлось и без поддержки более современного стандарта USB 3.0. Как и везде, для его обеспечения применяются сторонние контроллеры. В данном случае их два - производства Asmedia с маркировкой ASM1042.

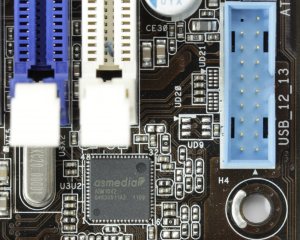

Один расположен посередине правого края, рядом с колодкой для подключения двух портов этого интерфейса. Еще один – рядом с задней панелью, на которой находятся два разъёма USB 3.0.

Если присмотреться внимательно, то можно увидеть, что микросхемы распаяны в несвойственных для них местах. Например, обычно «чип» звукового кодека находится в левом нижнем углу. Здесь же он расположен выше по левому краю, на том самом месте, где обычно распаивается микросхема сетевого адаптера.

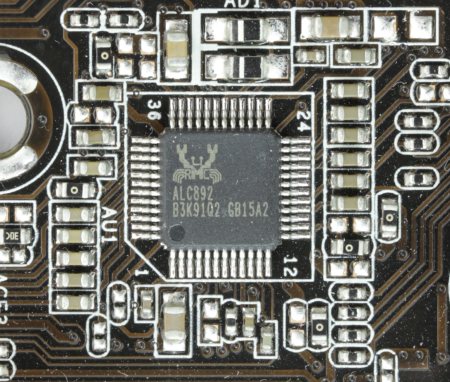

К слову сказать, кодек самый обычный, восьмиканальный, реализованный Realtek ALC892. Микросхема сетевого адаптера переехала еще выше. Она находится за оптическим выходом задней панели, рядом с мосфетами.

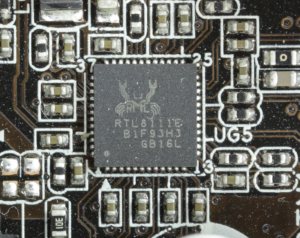

Это «чип» гигабитного сетевого контроллера – Realtek RTL8111E.

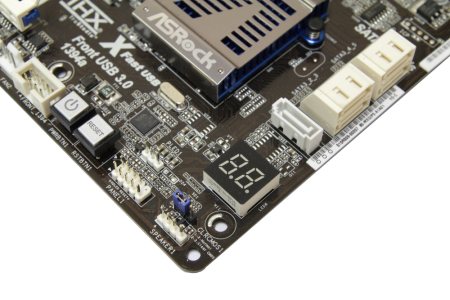

В правом нижнем углу разместилось много интересных элементов.

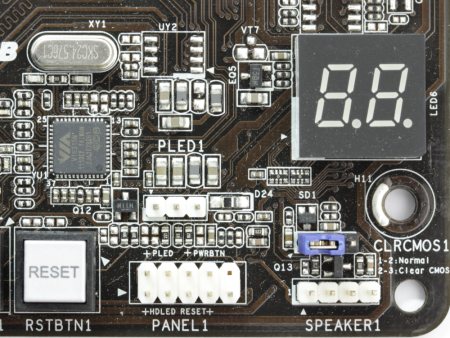

Среди них: сдвоенный семисегментный индикатор POST-кодов загрузки, джампер сброса настроек BIOS, разъёмы для подключения индикаторов, спикерфона и кнопок корпуса. Там же неподалёку распаяна микросхема VIA VT6315N, которая обеспечивает плату двумя портами IEEE1394.

Один находится на задней панели, другой в виде колодки размещён неподалёку.

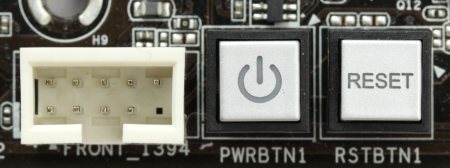

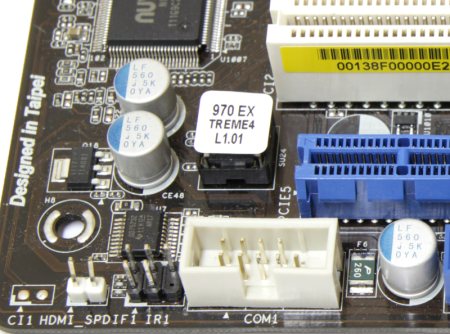

Рядом с ним находятся две кнопки: Power и Reset. В левом нижнем углу можно найти: колодку COM порта, разъёмы HDMI_SPDIF и IR, микросхему BIOS.

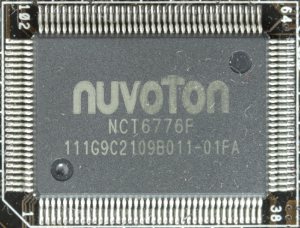

Чуть выше по левому краю находится «чип» системного мониторинга Nuvoton NCT6776F.

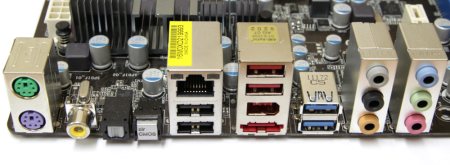

Посмотрим, что расположено на задней панели.

• Один разъём PS/2 для клавиатуры;
• Один разъём PS/2 для мыши;
• Один оптический S/PDIF Out коннектор;
• Один коаксиальный S/PDIF Out коннектор;
• Один разъём IEEE1394a;
• Четыре разъёма USB 2.0;
• Два разъёма USB 3.0;
• Один порт eSATA;
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов minijack;
• Кнопка сброса настроек Clr CMOS.
