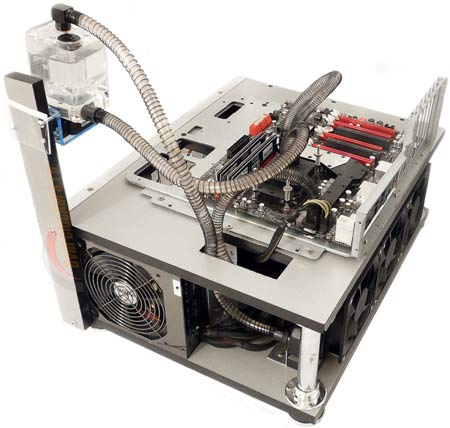

Тестовый стенд
Испытания проводились на открытом стенде со следующей конфигурацией:
- Материнская плата: ASUS Crosshair IV Formula, BIOS 1902;
- Процессор: AMD Phenom II X6 Thuban 1090T (3200 МГц, 200 х 16 при 1.28 В);
- Система охлаждения процессора (СВО):
- Ватерблок CPU: EK-Supreme HF – Copper Acetal;
- Ватерблок MB: EK-FB ASUS Crosshair 4 – Acetal + Nickel;
- Резервуар: XSPC Acrylic Reservoir for Laing DDC;
- Помпа: Laing DDC-1T (12 В/ 10 Вт, 420 л/ч, Promodz Edition);
- Радиатор: EK-CoolStream RAD-XT (360);
- Вентиляторы: Scythe S-Flex (SFF21G) 1900 RPM – 3 х 120 x 120 x 25 мм;
- Фитинги: EK-PSC Fitting 10 мм – G1/4 Black;
- Шланг: Koolance Tubing, Clear PVC, 1ft/30.5cm [ID: 10 мм (3/8"); OD: 13 мм (1/2")];
- Защита от перегиба: Koolance Tubing Spring Wrap, Black [For OD: 13mm (3/8")];
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: ASUS ENGTX580 DCII/2DIS/1536MD5;
- Система охлаждения видеокарты (СВО):
- Резервуар: XSPC Acrylic Reservoir for Laing DDC;
- Помпа: Laing DDC-1T (12В/10Вт., 420 л/ч., Promodz Edition);
- Ватерблок: Koolance GPU-200;
- Фуллкавер: EK–FC580 DC II;
- Радиаторы:
- EK-CoolStream RAD XTC (140);
- OEM Radiator noname (240) – Black;

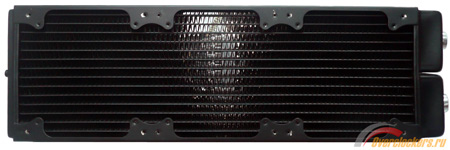

- TFC X-changer Monsta Lite Radiator 420/360 – Black;
- Шланг: Nanoxia Nanoflex Tube 10/13 – UV Clear;
- Защита от перегиба: Koolance Tubing Spring Wrap, Black [For OD: 13 мм (3/8")];
- Фитинги: Enzotech BRCPS-G1/4-38-90 Matt Black;
- Фитинги: EK-PSC Fitting 10 мм – G1/4 Black;
- Вентиляторы:
- Thermalright TY – 140 1300 RPM – 3 х 140 х 140 х 26.5 мм;
- Thermalright X-Silent 900 RPM - 3 х 140 х 140 х 25 мм;
- AeroCool Shark 12 800 – 1600 RPM - 3 х 120 х 120 х 25 мм;
- ARCTIC F8 Pro 2200 RPM – 80 x 80 x 32 мм;
- Используемая жидкость: вода деионизованная (1 л);
- Термоинтерфейс: Gelid GC Extreme;
- Оперативная память: 4096 Мбайт (2x2048) PC3-14400, 1800 МГц, DDR3 DIMM OCZ SLI-Ready, 8-8-8-27 [OCZ3N1800SR4GK] 1.8 В;
- HDD (SSD): Crucial C300 64 Гбайт (CTFDDAC064MAG-1G1) 2.5” , SATA, MLC;
- Блок питания: Zalman ZM1000-HP, 1000 Вт;
- Монитор: ACER X243 HQ 24” , 1920 x 1080;
- Реобас: Scythe Kaze Master PRO KM03-BK 5,25”;
- Реобас: AeroCool Strike-X Panel.
Методика

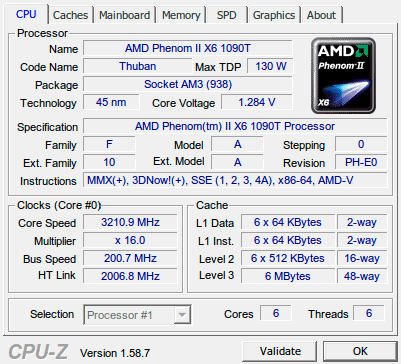

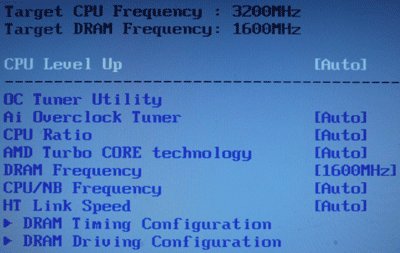

Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1). Версия BIOS материнской платы – 1902 за 17.02.2011г. Стендовой процессор Phenom II X6 1090T работал в штатном режиме (х16) 3200 МГц при напряжении 1.28 В; HT 2000 МГц (auto); NB 2000 МГц (auto). Частота работы оперативной памяти - 1600 МГц.
Драйвер видеокарты: ForceWare 285.62 WHQL.
реклама
Все тесты производились в помещении, при температуре 23-25 градусов по Цельсию. Температуры силовых элементов снимались с помощью термопары, подключенной к Scythe Kaze Master PRO KM03-BK 5.25''. Фиксировались самые высокие показатели, которые затем округлялись в большую сторону.
На фотографиях ниже приведено положение датчика при установке на видеокарту:

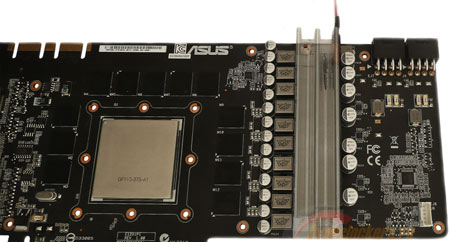

- Ватерблока и радиатора

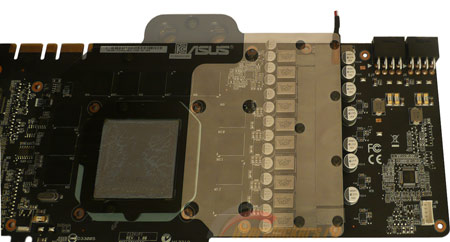

- Фуллкавера.
Использовались следующие режимы работы видеокарты ASUS DirectCU II GTX 580:
|
|
|||||
Тактовая частота графического процессора, МГц |
|
|
|
|
|
|
Тактовая частота шейдерного блока, МГц |
|
|
|
|
|
|
Частота видеопамяти (эффективная частота), МГц |
|
|
|
|
|
|
Напряжение, В |
|
|
|
|
|
|
В разделе «Звуковое давление» строчка «system» отражает уровень шума вентиляторов открытого стенда:
реклама
- На радиаторе: EK-CoolStream RAD-XT (360) Scythe S-Flex (SFF21G) 1900 RPM – 3 х 120 x 120 x 25 мм – 600 об\мин.
- На помпе Laing DDC-1T (12 В/ 10 Вт, 420 л/ч, Promodz Edition) – 3300 об\мин (в процессорном контуре).
- На помпе Laing DDC-1T (12 В/ 10 Вт, 420 л/ч, Promodz Edition) – 3800 об\мин (в контуре видеокарты).
- На радиаторе, «накрывающем» VRM - ARCTIC F8 Pro 2200 RPM – 80 x 80 x 32 мм – 1500 об\мин.
Вентиляторы, установленные на радиаторы СВО, использовались со следующими оборотами:
На Ek-CoolStream RAD XTC (140):
- Thermalright X-Silent 140 900 RPM – 1 х 140 х 140 х 26.5 мм; (500 RPM, 900 RPM);
- Thermalright TY – 140 1300 RPM – 1 х 140 х 140 х 26.5 мм; (600 RPM, 900 RPM, 1300 RPM).

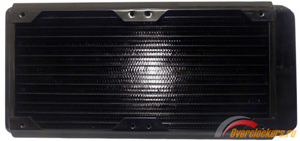

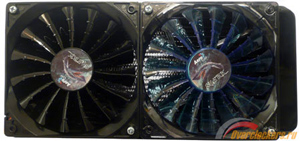

На OEM Noname (240):
- AeroCool Shark Fan (Blue, Black, White) Edition 120 mm 1600 RPM – 2 x 120 x 120 x 250 мм; (700 RPM, 900 RPM, 1300 RPM, 1600 RPM).

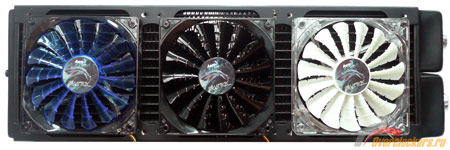

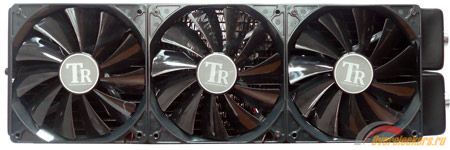

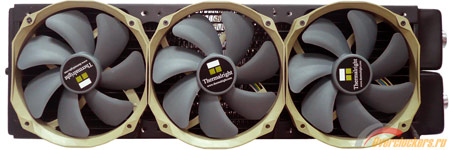

На TFC X-changer Monsta Lite Radiator 420/360 –Black:
- AeroCool Shark Fan (Blue, Black, White) Edition 120 mm 1600 RPM – 3 x 120 x 120 x 250 мм; (700 RPM, 900 RPM, 1300 RPM, 1600 RPM).
- Thermalright TY – 140 1300 RPM – 1 х 140 х 140 х 26.5 мм; (600 RPM, 900 RPM, 1300 RPM).
реклама
- Thermalright X-Silent 140 900 RPM – 1 х 140 х 140 х 26.5 мм; (500 RPM, 900 RPM).
Уровень шума измерялся шумомером MASTECH MS-6700 в ночное время суток (для уменьшения воздействия посторонних источников) с расстояний:
- 0.3 метра;
- 1 метр;
- 3 метра.

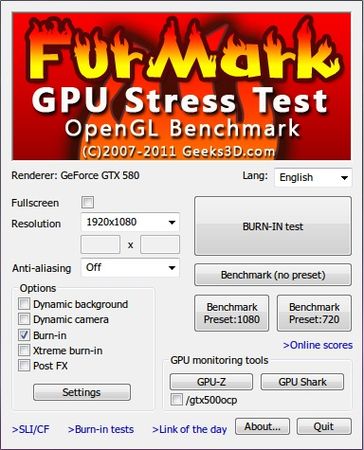

Для получения результатов графический процессор и силовые элементы видеокарты прогревались Furmark в течение пяти минут при одинаковых настройках:
Промежуток между «нагрузками» составлял не менее семи минут.

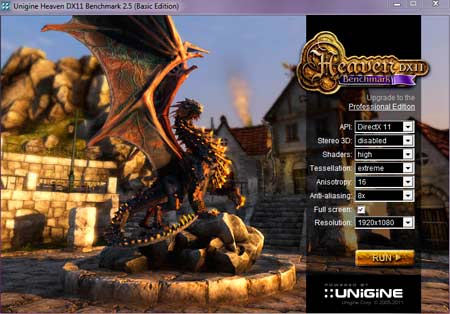

Далее, после нагрева, выяснялось на какой максимальной частоте удастся пройти тест Unigine Heaven при следующих настройках:
Инструментарий
- Мониторинг: GPU-Z 0.5.5;
- Прогрев GPU и VRM: FurMark 1.9.1;
- Разгон и частичный мониторинг: MSI Afterburner 2.2.0 beta8.
Результаты тестирования
Koolance GPU–200 с VRM-G2
Универсальный ватерблок Koolance GPU–200 с VRM-G2
FurMark
GPU 782 МГц; Shader 1564 МГц; GDDR5 1002 (4008) МГц; напряжение 1.038 В
Температуры GPU
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Температура VRM
Включите JavaScript, чтобы видеть графики
На номинальных частотах ни один из участников не может уйти в отрыв, что и неудивительно, поскольку тепловыделение графического процессора еще не достигло пика их возможностей. Аналогичным образом не слишком отличаются от таковых на GPU и температуры зоны силовых элементов, разница в пару градусов несерьезна.
Температуры GPU
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Температура VRM
Включите JavaScript, чтобы видеть графики
Небольшой (для СВО) разгон принес свои плоды. Младший «брат» начал потихоньку сдавать позиции, отставая от второго места на 1-2 градуса и от лидера – на 5.
Температуры GPU
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Температура VRM
Включите JavaScript, чтобы видеть графики
После поднятия напряжения на 0.075 В тепловыделение немного возросло и начало потихоньку приближаться к максимальным возможностям «одиночного» и «двойного» радиаторов. На 900 RPM «тройной» играючи делает отрыв в 4-6 градусов. Но при увеличении скорости вращения крыльчатки двух 120 мм эта разница сокращается. А на 1600 оборотах и вовсе исчезает, правда, за счет заметного (на фоне остальной работающей системы) усиления уровня шума.
Температуры GPU
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Температура VRM
Включите JavaScript, чтобы видеть графики
При дальнейшем разгоне с дистанции начали сходить режимы тестирования. Первым «выдохся» «стосороковой» на пятистах оборотах. Отрыву остальных посодействовал подъем не только по частотам, но и по напряжению (плюс 0.112 В к номинальному), тем самым увеличив нагрузку. «Двухсотсороковка» на максимальных оборотах своих «вертушек» выглядит бледно, ожидаемо проигрывая «старшему» 3-4 градуса.
Температуры GPU
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Температура VRM
Включите JavaScript, чтобы видеть графики
Двухсекционный радиатор уже работает на пределе своих возможностей, разрыв в результатах достигает 5 градусов.
Дальнейшие попытки достичь в «бублике» заветной отметки в 1000 МГц ни к чему не привели. Не помогло ни применение вместе с GPU–200 модифицикации VRM-G2, ни установка на последний 80 мм вентилятора, ни последующее затем увеличение его оборотов до 2300.
