Обзор и тестирование материнской платы ASUS M5A99X EVO (страница 2)

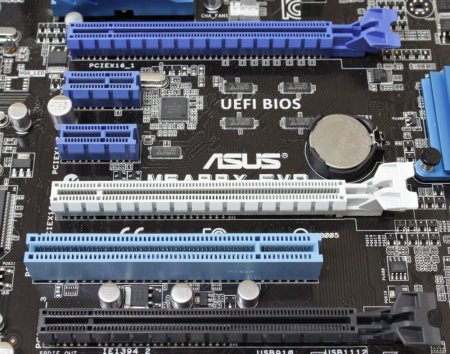

Об их полноскоростной работе говорить не приходится. Только самый верхний разъём при использовании одного ускорителя может работать в режиме x16. Если же их два, то линии делятся пополам, образуя формулу x8 + x8. Самый нижний слот чёрного цвета работает только как x4.

Помимо них есть ещё два разъема PCI-e x1. Все вышеперечисленные интерфейсы соответствуют спецификации PCI-e 2.0, в то время как конкуренты из Intel уже вовсю продвигают PCI-e 3.0, где ещё больше увеличена пропускная способность каждой линии. Не забыли разработчики и об обычном PCI, что немаловажно для совместимости с большим перечнем устройств.

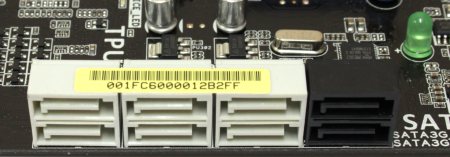

Для поддержки накопителей предусмотрено четыре сдвоенных разъёма SATA.

Шесть портов светло-серого цвета относятся к стандарту SATA 3 или 6 Гбит/с. Они представлены интегрированным в южный мост SB950 контроллером. Ещё два – чёрного цвета, реализованные отдельной микросхемой JMicron JMB362, соответствуют спецификации SATA II или 3 Гбит/с.

Оба контроллера поддерживают различные RAID уровни. Разъёмы IDE и FDD не предусмотрены потому, что плата больше ориентирована на домашнего пользователя, а там эти интерфейсы уже устарели.

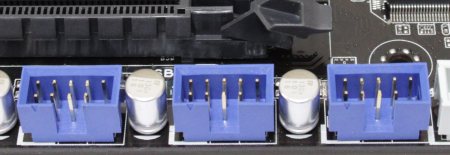

В полной мере реализована поддержка USB. В первую очередь - четырнадцать портов стандарта USB 2.0. Восемь из них расположены на задней панели, шесть в виде трёх колодок распаяны в нижней части платы.

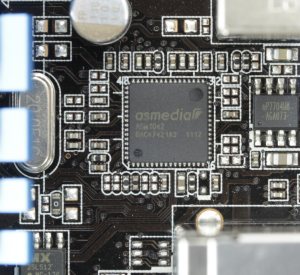

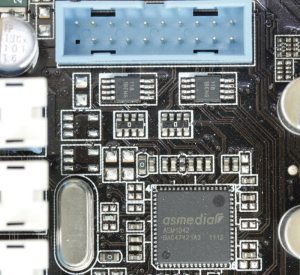

Кроме этого есть поддержка более нового стандарта – USB 3.0. За неё отвечают два контроллера Asmedia ASM1042.

Один обеспечивает колодку голубого цвета в правой части, которая предоставляет два порта стандарта USB 3.0. Другая микросхема находится неподалёку от задней панели, где можно найти ещё два соответствующих разъёма.

Также есть поддержка интерфейса IEEE1394, реализуемая контроллером VIA VT6308P, который обеспечивает два порта.

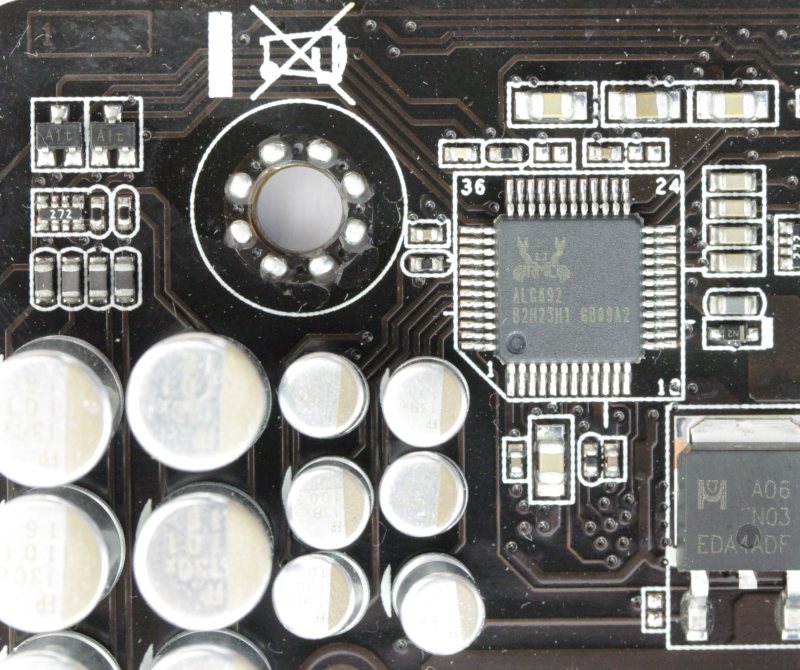

Один из них можно найти на задней панели, а другой в виде колодки размещён по нижнему краю платы. Неподалёку от него, расположились разъёмы передней аудиопанели и SPDIF Out, а в левом нижнем углу можно обнаружить «чип» восьмиканального звукового кодека Realtek ALC892.

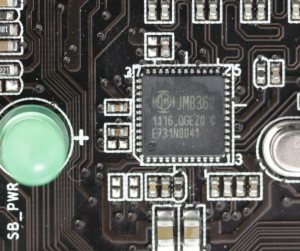

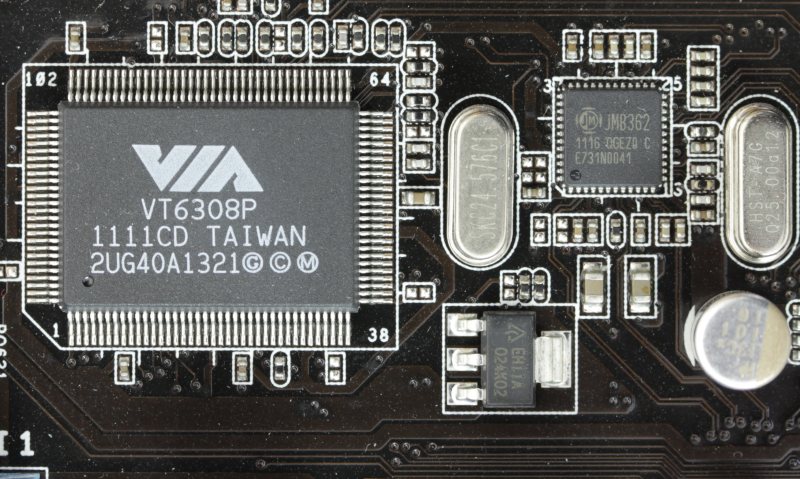

Немного выше его расположена уже упомянутая микросхема VIA VT6308P, рядом с ней распаян ещё один контроллер JMicron JMB 362.

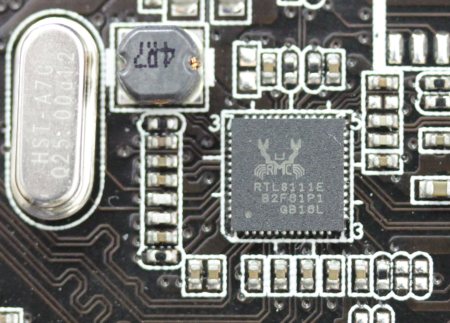

На этот раз он обеспечивает поддержку двух разъёмов eSATA на задней панели. Выше по левому краю расположен Realtek RTL8111E, отвечающий за сеть.

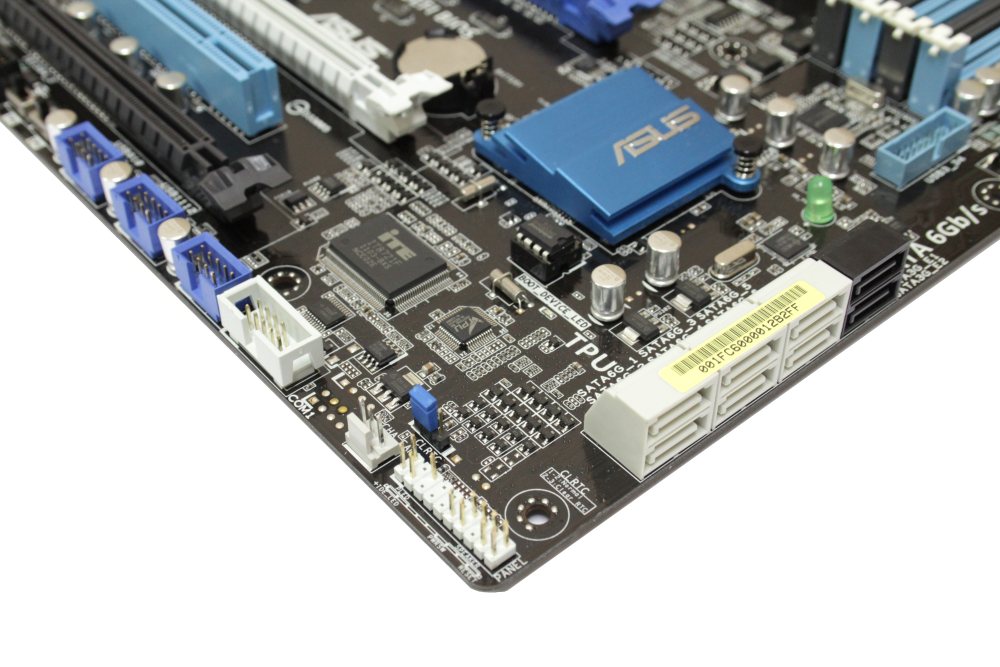

В правом нижнем углу находится разъём для подключения кнопок и индикаторов корпуса.

По соседству с ним распаяна колодка COM порта.

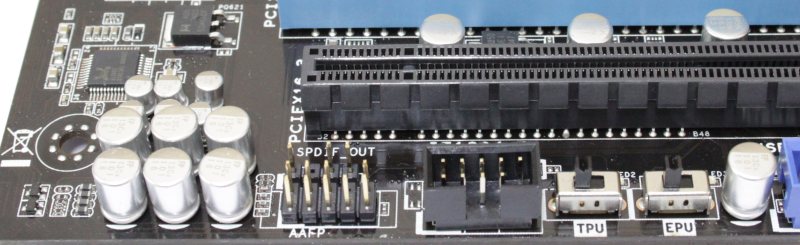

Вдобавок на плате есть два переключателя – EPU и TPU, которые включают/выключают одноимённые функции. Расположены они внизу платы между колодками USB и IEEE1394.

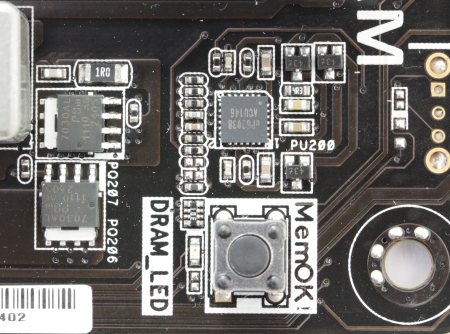

Также есть одна кнопка, которая называется MemOK!. Она находится в правом верхнем углу платы.

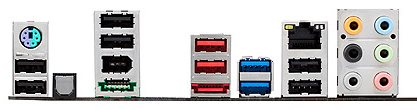

Теперь обратим взор на разъёмы задней панели.

• Один разъём PS/2 для клавиатуры или мыши;
• Один оптический S/PDIF Out коннектор;
• Один разъём IEEE1394a;
• Восемь разъёмов USB 2.0;
• Два разъёма USB 3.0;
• Два порта eSATA;
• Один гигабитный сетевой разъём RJ-45;
• Шесть аудиоразъёмов «миниджек».

Технические характеристики

Возможности BIOS

Визуально меню BIOS хорошо знакомо постоянным читателям по другим платам ASUS c EFI BIOS. Пробежаться по пунктам можно, посмотрев это видео:

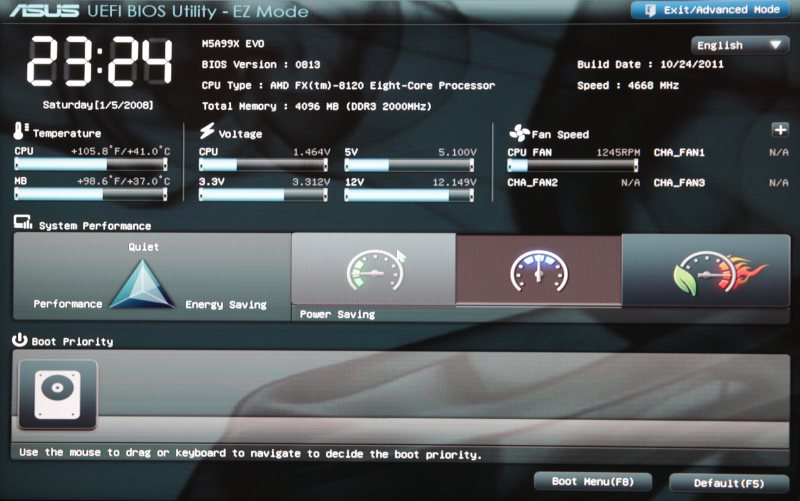

По традиции, после нажатия кнопки Del пользователя встречает окно EZ Mode.

Здесь отображаются время, краткая информация о системе, мониторинг и три большие кнопки с выборами соответствующих профилей. Также тут можно выбрать язык, среди которых есть русский. Для перехода в расширенное меню настроек необходимо в правом верхнем углу нажать на кнопку Exit/Advanced Mode и выбрать затем Advanced Mode.

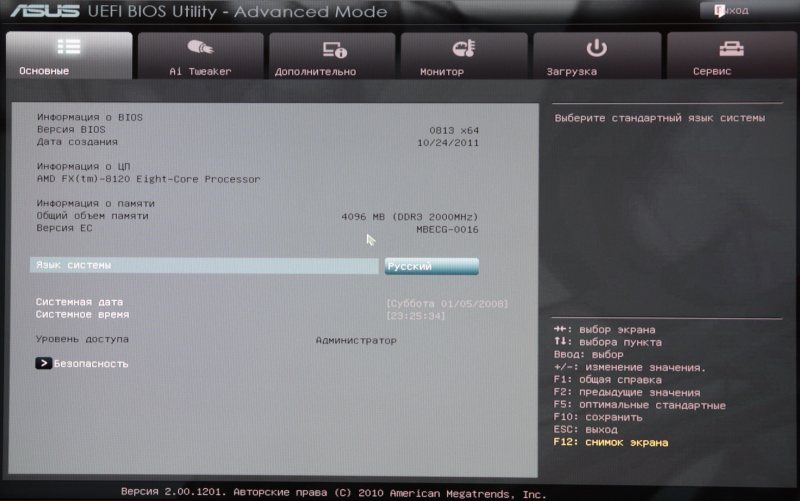

Далее следует переход на страницу вкладки Main основного верхнего меню-бара, в русском языке она называется как «Основные».

Что ни говори, а на нашем родном языке всё становится намного проще и понятнее, хотя немного непривычно. На этой странице устанавливаются время и дата, а также есть ссылка для перехода в окно установки паролей на BIOS.

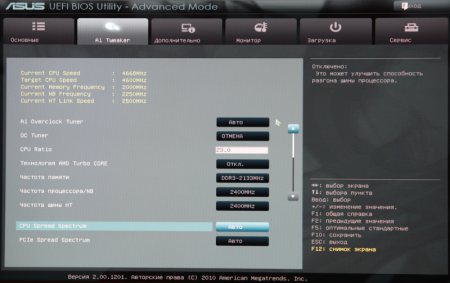

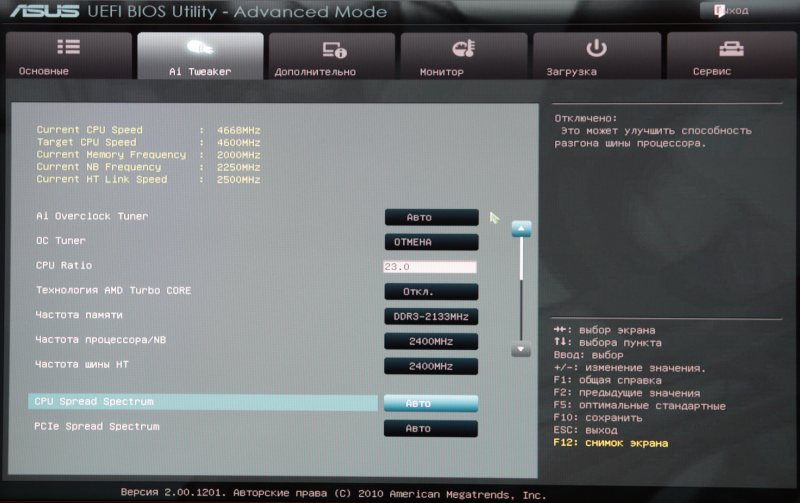

Я не буду подробно описывать все пункты, поскольку они все многократно освещались в материалах лаборатории. Остановлюсь лишь на второй вкладке, которая называется Ai Tweaker.

Открывшаяся страница посвящена разгону системы. В самом верху жёлтым цветом следует пять строк, где отображаются текущие значения частот процессора, памяти, шин HT и NB, а также расчётная предполагаемая частота ядер после завершения установок.

Ниже идёт пункт AI Overclock Tuner. Он состоит из трёх значений, среди которых автоматический, ручной и автоматический с выбором XMP профиля памяти. Затем следует пункт для включения автоматического разгона, который называется OC Tuner. Следом идёт строка CPU Ratio, где устанавливается коэффициент процессора. Ниже располагаются установки частоты памяти, шин HT и NB.

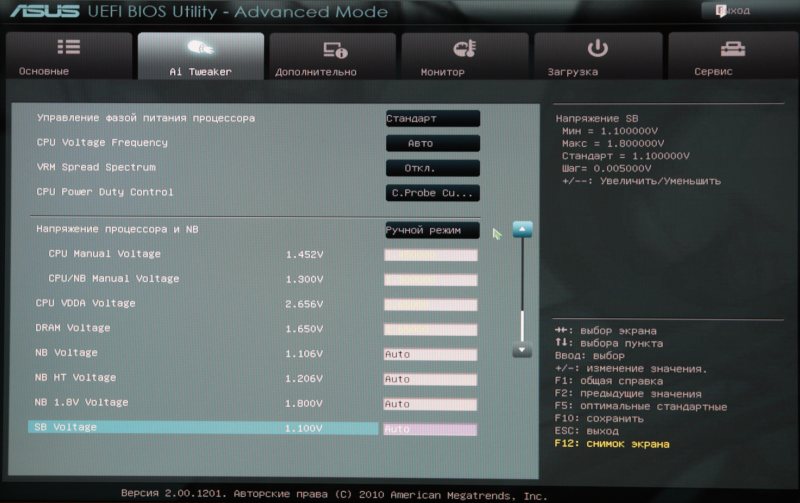

В самом низу находятся пункты регулировок напряжений на различных компонентах. Их установки варьируются в следующих пределах:

• CPU Manual Voltage (от 0.006250 до 2.100000 В с шагом 0.006250 В);
• CPU/NB Manual Voltage (от 0.006250 до 1.875000 В с шагом 0.006250 В);
• CPU VDDA Voltage (от 2.200000 до 2.800000 В с шагом 0.006250 В);
• DRAM Voltage (от 1.200000 до 2.500000 В с шагом 0.006250 В);
• NB Voltage (от 0.800000 до 1.512500 В с шагом 0.006250 В);
• NB HT Voltage (от 1.800000 до 2.800000 В с шагом 0.006250 В);
• NB 1.8V Voltage (от 1.100000 до 1.800000 В с шагом 0.005000 В);
• SB Voltage (от 1.100000 до 2.200000 В с шагом 0.005000 В).

В остальном BIOS ничем не примечателен.
