Аппаратные модификации
С помощью утилиты ASUS GPU Tweak можно поднимать напряжения и на графическом ядре, и на памяти, и на PLL. Но, как обычно, допустимые пределы напряжений очень низки для экстремального разгона. Поэтому для взятия контроля над напряжениями в свои руки потребуется внести некоторые аппаратные модификации.
На форуме hwbot.org известный финский оверклокер SF3D уже поделился соответствующими модификациями, поэтому этот процесс занял несколько минут. Все манипуляции с паяльником выполнял мой друг и соратник по команде, известный в мире оверклокинга под ником Lex_.

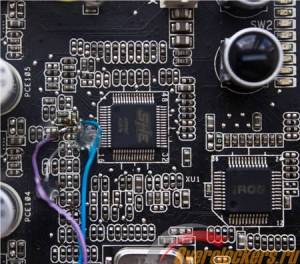

Для регулирования напряжения на ядре потребуется резистор сопротивлением 50 кОм.

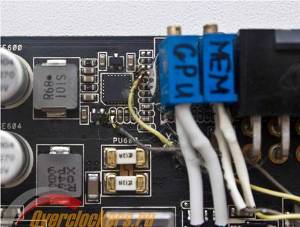

Для регулирования напряжения на памяти потребуется резистор сопротивлением 20 кОм.
реклама

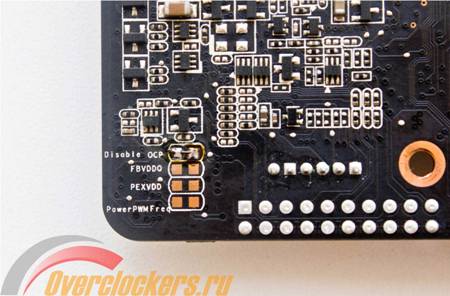

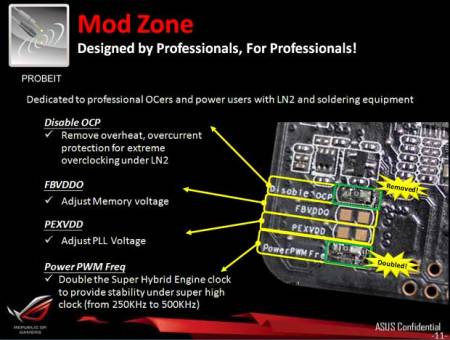

В одном из презентационных файлов ASUS есть информация о возможностях, которые можно получить путем замыкания точек на PCB.
Таким образом получилось регулировать напряжение на памяти при помощи вольтмода, а напряжение на PLL удалось повысить с помощью ASUS GPU Tweak. А вот удаление OCP вещь действительно необходимая, поэтому данная модификация была выполнена.
Я не располагал данным файлом на момент выполнения модов, поэтому последний мод (удвоение частоты контроллера напряжения GPU) не применялся, поскольку не было детальной информации о том, как это будет работать.
Тестовая конфигурация
Для тестирования видеокарты с воздушным охлаждением был собран открытый стенд со следующей конфигурацией:
- Материнская плата: ASUS Sabertooth P67 (BIOS 0901);
- Процессор: Intel Core i7-2600K, 3400 МГц;
- Охлаждение процессора: Intel Extreme CPU Box Cooler, LGA1156;
- Термопаста: КПТ-8;
- Оперативная память: GEIL EvoTwo 2000 МГц CL6-9-6-24, 1,65 В, 2x2048 Мбайт;
- Видеокарта: ASUS Matrix GTX 580;
- Накопитель: ADATA S596, 128 Гбайт, SATA 3 Гбит/с;
- Блок питания: Antec High Current Pro 1200W, 1200 Ватт;
- Операционная система: Windows 7 Ultimate SP1.
- Материнская плата ASUS Maximus IV Extreme (BIOS 1409);
- Стакан для видеокарты LN2 Pot k|ngp|n fat;
- Стакан для процессора LN2 Pot SF3D Inflection;
- Термопаста Gelid GC-Extreme;
- Термометр Fluke 54II;
- Мультиметр Fluke 28II.
Разгон и температурный режим
реклама
Используемая система охлаждения заслужила право на существование, хорошо зарекомендовав себя в версии Direct CUII. Главный вопрос, волнующий большинство пользователей, увеличится ли разгонный потенциал графического ядра? Определенные предпосылки к этому есть, но в первую очередь, все надежды возложены на усиленную систему питания.
Температурный режим проверялся при помощи утилиты FurMark 1.8.5. Замеры температуры выполнялись в двух режимах:
- При автоматическом управлении оборотами вентилятора;
- При пользовательском управлении оборотами вентилятора, выставленными на 100%.

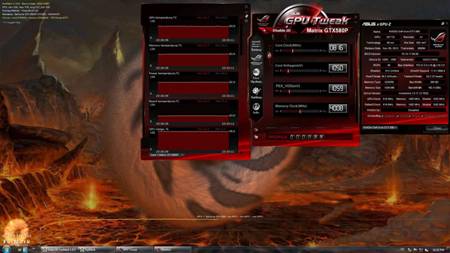

В первом случае и при номинальных частотах видеокарта нагрелась до 83 градусов по Цельсию. С учетом того, что температура окружающей среды при этом была +30 градусов, результат достаточно неплохой.

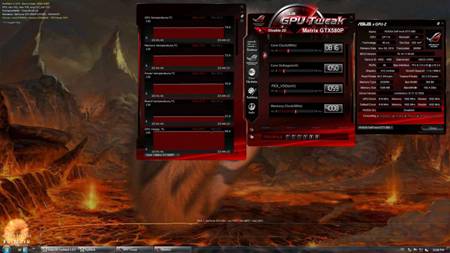

Использованием 100% скорости вращения вентиляторов удалось добиться снижения температуры до 74 градусов. Вентиляторы при этом раскручиваются до 3240 оборотов в минуту, а снижение температуры на 9 градусов выглядит вполне предсказуемым.

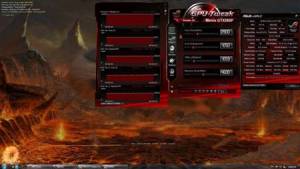

Далее было решено проверить разгонный потенциал видеокарты без поднятия напряжения при автоматическом управлении оборотами вентилятора. На частотах 900/1150 МГц видеокарта сохраняла полную стабильность в Furmark и 3DMark 11. Максимальный предел по температуре в Furmark при этом достиг отметки в 87 градусов по Цельсию. После 85 градусов из-за нехватки охлаждения начали проскакивать редкие и еле заметные артефакты. Вентиляторы при этом работали только в половину своих возможностей. Поднятие напряжение на 0,010 В или увеличение скорости вращения оборотов позволило справиться с подобного рода артефактами.

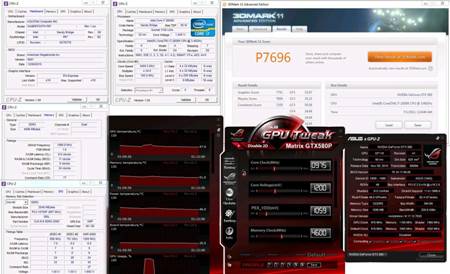

3DMark 11 был пройден после увеличения напряжения на графическом процессоре до 1,2 В и на частотах 975/1200 МГц. О полноценной стабильности в Furmark с такими частотами и напряжением не может быть и речи. Даже при 950 МГц по ядру и 1,085 В система охлаждения не способна справиться с «бубликом» при 100% скорости вращения вентиляторов. Температура доходит до +92 градусов, и срабатывает защита, выраженная ошибкой: «Видеодрайвер перестал отвечать и был восстановлен.»
Разгон с использованием LN2
Подготовка к экстремальному разгону была начата с обновления BIOS видеокарты. Видеокарты NVIDIA четырех- и пятисотой серий получили защиту на уровне температурных датчиков. При понижении температуры до -80 градусов и ниже видеокарта переключается в режим, получивший среди оверклокеров название SlowMode. Частоты и напряжения на GPU и видеопамяти переключаются в 2D режим, и общая производительность системы существенно падает.
Оверклокерским набором для ASUS Matrix GTX 580 любезно поделился один из сотрудников тайваньского офиса ASUS. Помимо BIOS с отключенными температурными датчиками он прислал версию ASUS GPU Tweak с увеличенными частотными диапазонами и возможностью регулирования напряжения на ядре вплоть до 1,6 В. С выходом Matrix появилось понятие прошивки видеокарты. Насколько я понял, на уровне софта, с помощью ASUS GPU Tweak, можно обновить прошивку видеокарты, в которой будут выставлены желаемые частоты и напряжения.
Для тех оверклокеров, кто не хочет лишаться гарантии на видеокарту после использования аппаратных модификаций, ASUS предлагает прошивки со следующими напряжениями:
- vGPU 1.5 В, vPLL 1.3 В, vMem 1.8 В;
- vGPU 1.5 В, vPLL 1.3 В, vMem 1.9 В;
- vGPU 1.5 В, vPLL 1.3 В, vMem 2.0 В.
Таким образом, с помощью кнопок на плате можно увеличить напряжение до 1,625 В, чего вполне хватит для экстремального разгона. Естественно, что обновление прошивки следует выполнять при использовании в качестве охлаждения жидкого азота, а температура графического ядра должна быть, как минимум ниже -100 градусов.
реклама

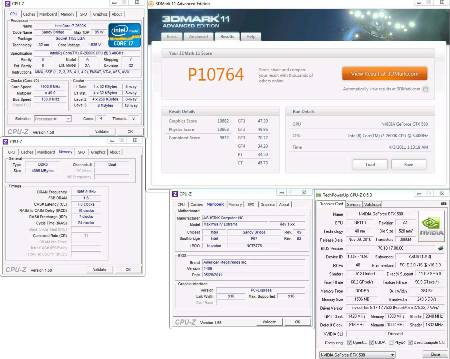

В качестве испытуемого бенчмарка был выбран 3DMark 11. Первая попытка закончилась достижением частот 1420/1300 МГц. При этом напряжение на графическом ядре было поднято до 1.47 В, на PLL – до 1.3 В, на видеопамяти – до 1.9 В. Охлаждение процессора при этом оставалось воздушным. В качестве системы охлаждения использовался боксовый кулер extreme-версии для платформы Intel LGA1156. Тот самый, башенный с голубой подсветкой. На нем процессор спокойно проходил 3DMark 11 на частоте 4900 МГц. Итоговый результат составил 10 764 попугаев, этого хватило, чтобы занять вторую позицию мирового рейтинга hwbot.org среди однопроцессорных видеокарт.

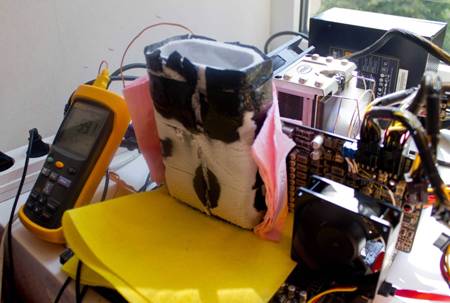

Но результат продержался на второй позиции около пяти часов и был перебит американским оверклокером под ником Gunslinger. Потому на следующий день система была собрана заново, а на процессор установлен азотный стакан.

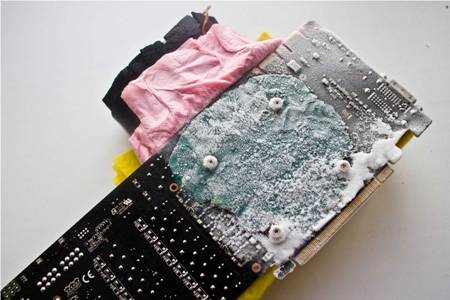

Главная сложность в разгоне видеокарт серии GeForce GTX 580 связана с промерзанием микросхем памяти. После температуры в -145 градусов по Цельсию в 2D режиме рабочий стол засыпают разноцветные артефакты, а вернуть работоспособность видеокарте может только полная разморозка. Именно на эти грабли я и наступил в первый день.

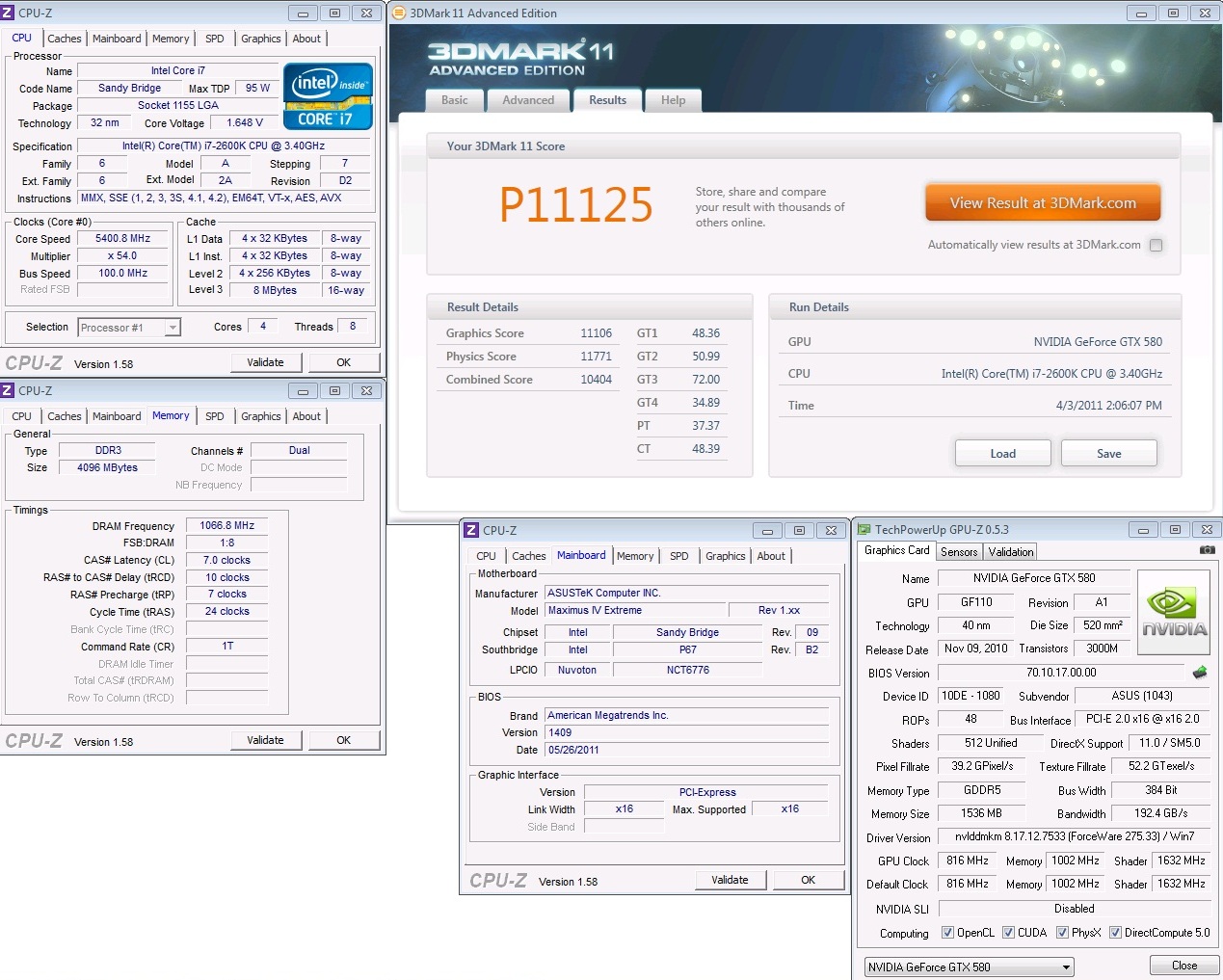

Со второй попытки разгон графического ядра удалось немного улучшить и пройти 3DMark 11 на частоте 1450 МГц. Напряжение на GPU для этого пришлось поднять до 1,57 В. Процессор при температуре -20 градусов и напряжении 1,64 В был разогнан до 5,4 ГГц. Новый результат оказался лучше прежнего, что позволило буквально приблизиться к мировому рекорду. Итоговые 11 125 попугаев и снова второе место. Возможно, разгонный потенциал видеокарты так и остался нераскрытым, мне не удалось в этом случае расставить все черточки над «й». А все потому, что азот кончился.
Заключение
Преимущества и недостатки видеокарты ASUS Matrix GTX 580:
[+] Высокий разгонный потенциал видеокарты, как на стоковом охлаждении, так и при использовании жидкого азота.
[+] Уникальный дизайн PCB с использованием качественной системы питания, которую по праву можно назвать лучшей среди видеокарт серии GeForce GTX 580.
[+] Наличие кнопок управления напряжением и оборотами вентилятора придает некую уникальность продукту, делая разгон видеокарты более простым и удобным.
[+] Наличие по-настоящему хорошей утилиты для разгона с возможностями, недоступными другим видеокартам ранее.
[+] Наличие на печатной плате точек замера напряжений и точек «специально для экстремального» разгона.
[-] Не обнаружено.
ASUS Matrix GTX 580 - вот образец для подражания, к которому должны стремиться остальные производители при создании видеокарт для настоящих оверклокеров. Выход в свет данной модели можно назвать очередным этапом эволюции графических ускорителей. Впервые появились кнопки на самой PCB, впервые производитель сам показывает «куда паять, чтобы хорошо разогналась», в ASUS GPU Tweak добавлена возможность изменения таймингов видеопамяти (это было популярно во времена седьмой серии GeForce и NiBiTor).
Я так и не смог выделить какие-то отрицательные моменты после общения с Matrix. Есть определенные пожелания, реализацию которых хотелось бы увидеть в будущем, но, однозначно, даже в таком виде видеокарта полностью готова для разгона и заслуживает самой высокой оценки.
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование видеокарту ASUS Matrix GTX 580.
