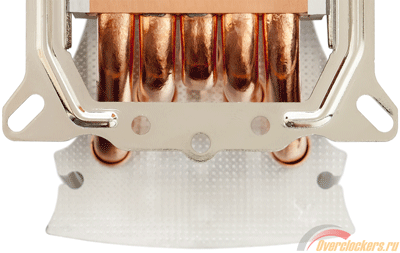

Прижимная рамка уже прикручена к основанию радиатора. Но по умолчанию она поддерживает лишь процессорные разъемы Intel. Совместимость с сокетами AMD обеспечивают дополнительные планки, присутствующие в комплекте.
Привинчиваем их к этой рамке:

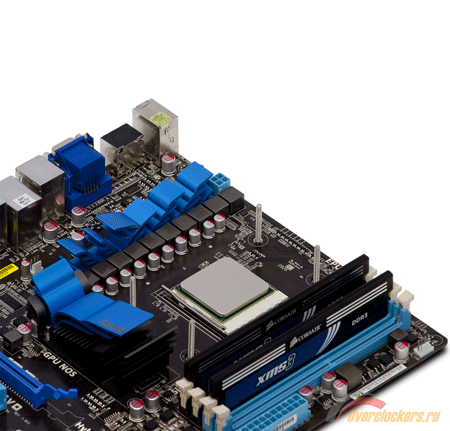

И можно устанавливать радиатор на CPU (разумеется, не забыв перед этим нанести на его теплораспределитель термоинтерфейс).
реклама
Остается прикрутить комплектные же подпружиненные гайки. Они без проблем навинчиваются руками. Но если захотите затянуть их потуже, придется искать отвертку с прямым шлицем (правда, в случае с процессорными разъемами AMD она вам понадобится еще и изогнутая).

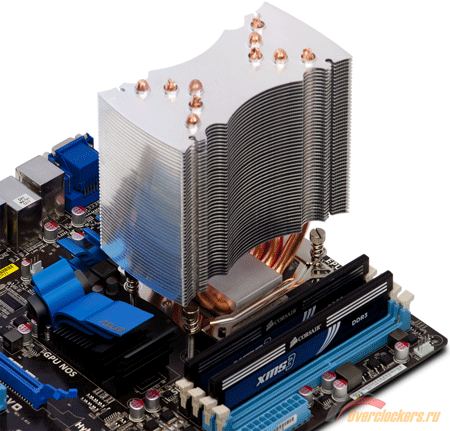

Вот и все, радиатор установлен:

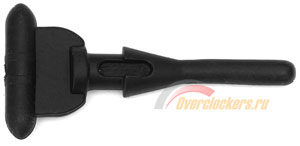

Вентилятор к нему крепится при помощи резиновых штырьков.

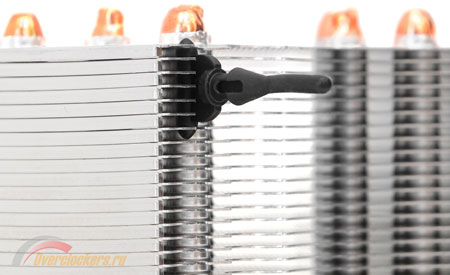

Лучше сначала вставить их в специальные вырезы ребер радиатора, а потом уже натягивать на них «вертушку».
Как-то так:
реклама

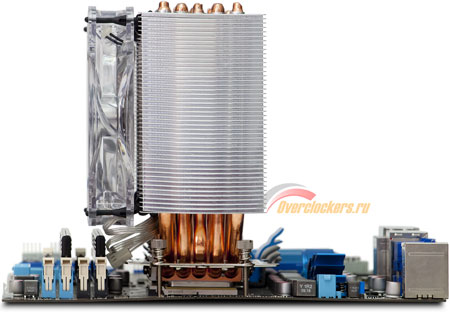

По нынешним временам кулеры серии Ice Hammer IH-4500 – уже не самые крупные. Что, впрочем, не помешает им на многих «материнках» выступать за пределы платы вверх. Это касается и стендовой Asus M4A785TD-V EVO – ее процессорный разъем заметно сдвинут в эту сторону.
Установить же охладитель, повернув его на 90 градусов, при использовании с процессорами производства AMD не получится (крепление для сокетов Intel более универсально и позволяет это сделать).
Ну, зато охладитель не перекрывает не только слоты расширения, но и радиатор северного моста набора логики:
Оставляет он достаточно места и модулям памяти. Правда, только стандартным: «планки» с высокими радиаторами (вроде Corsair Dominator) несовместимы с обоими вариантами Ice-Hammer IH-4500. Да и для операций с обычными модулями на некоторых платах придется снимать с кулера вентилятор.
Последний тут, к слову, оснащен подсветкой. Прозрачная «стодвадцатка» при включении светится синим. С уменьшением скорости вращения «вертушки» посредством комплектного переходника подсветка тускнеет (но отключить ее совсем штатными средствами не получится):

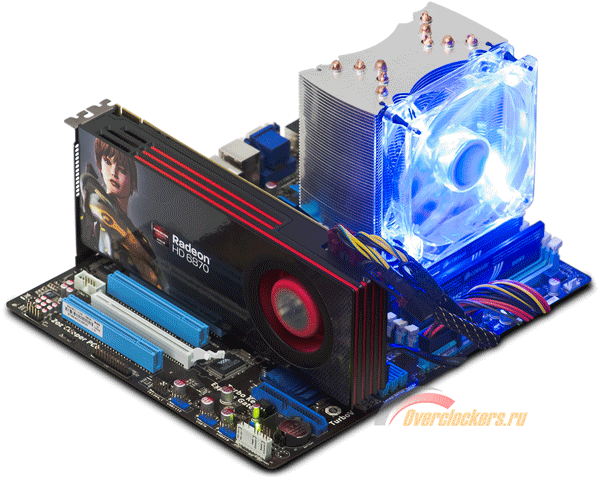

Выше показано, как выглядел с обоими кулерами тестовый стенд на основе процессора AMD Phenom II X4 965 и материнской платы Asus M4A785TD-V EVO.

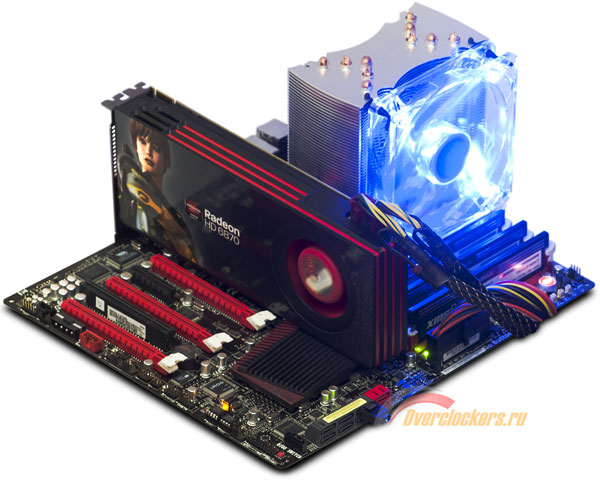

Так – с Intel Core i7 950 и Asus Rampage III Extreme:
Так – с Intel Core-i7-2600K и Gigabyte GA-P67A-UD7-B3:
Прежде чем перейти непосредственно к тестированию, по традиции несколько слов о методике.
