Обзор видеокарты ASUS HD6970 Direct CUII (страница 3)
реклама
Тестовый стенд (охлаждение LN2)
- Процессор: Intel Core i7 2600K (Sandy Bridge), 4 cores;
- Система: охлаждения LN2 Pot SF3D Inflection;
- Термопаста: Arctic Silver Ceramique;
- Материнская плата: ASUS Maximus IV Extreme (BIOS 0681);
- Оперативная память: Corsair Dominator GTX2 8-8-8-24 1,65 В 3x2048 Мбайт;
- Накопитель: ADATA S596, 120 Гбайт, SATA 3 Гбит/с;
- Блок питания: Corsair AX1200, 1200 Ватт;
- Охлаждение видеокарты: LN2 Fat Pot by k|ngp|n;
- Термометр Fluke II-54.
Разгон с использованием LN2
Первый опыт разгона видеокарты AMD Radeon HD 6970 был всего пару месяцев назад. Тогда наша компания, состоявшая из Smoke, DeDaL, Lex_, TaPaKaH и меня, провела выходные за городом в компании 240 литров жидкого азота. Именно тогда проверялась теория, что микросхемы видеокарт HD 6970 не любят отрицательных температур. Буквально спустя пару дней после анонса референсной видеокарты на YouTube появился ролик австралийского оверклокера T_M, который демонстрировал появление артефактов при падении температуры графического ядра ниже -20 градусов по Цельсию.
Решение проблемы появилось спустя пару дней, и оно несло в себе аппаратные модификации видеокарты. Вооружившись паяльником, Lex_ подтвердил теорию, что никакие модификации не спасают от данной проблемы. Референсная видеокарта AMD Radeon HD 6970 работала стабильно при -25 градусах по Цельсию. Температуры ниже данного значения приводили к засыпанию всего экрана артефактами. Тем не менее, такая температура позволила проходить бенчмарки на частотах 1080/1400 МГц ядра и памяти соответственно.

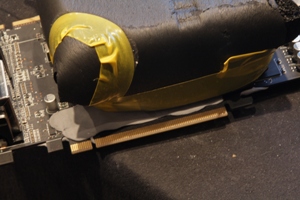

Поэтому, чтобы не наступать на одни грабли два раза, изоляция видеокарты выполнена по минимуму.

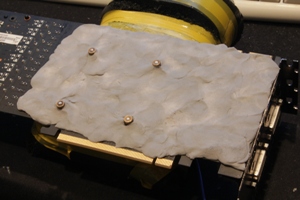

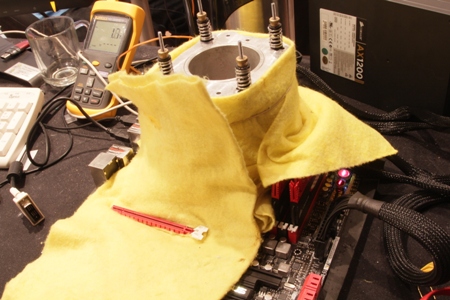

Для изоляции слота PCI-Express вырезана специальная салфетка:
реклама
Для достижения максимальных результатов были использованы следующие операционные системы:
- Windows XP SP2 32 bit для 3DMark 2001 SE, 3DMark06;
- Windows Vista SP1 32 bit для 3DMark05;
- Windows 7 64 bit для 3DMark03, 3DMark Vantage, 3DMark11, Unigine Heaven, AquaMark3.
Для бенчмарков в операционной системе Windows 7 применялась последняя версия драйвера AMD Catalyst 11.4. Для операционных систем XP и Vista использовалась версия AMD Catalyst 11.3.
Первым делом нужно выяснить рабочие температуры графического процессора. Экземпляр ASUS HD6970 Direct CUII оказался способен работать при температуре -45 градусов по Цельсию. Ниже -47 градусов весь экран засыпали артефакты. На примере 3DMark03 были найдены максимально близкие к стабильным частоты и напряжение на GPU.
При напряжении 1,4 В видеокарта смогла функционировать на частотах 1140/1575 МГц. Если смотреть статистику разгона видеокарт AMD Radeon HD 6970 на hwbot.org, то можно отметить два интересных факта. Во-первых, в связи с описанной выше проблемой при отрицательных температурах, очень мало пользователей охлаждали данную видеокарту жидким азотом. А во-вторых, что следует из первого пункта, очень мало людей, сумевших покорить частоты выше 1100 МГц по ядру.

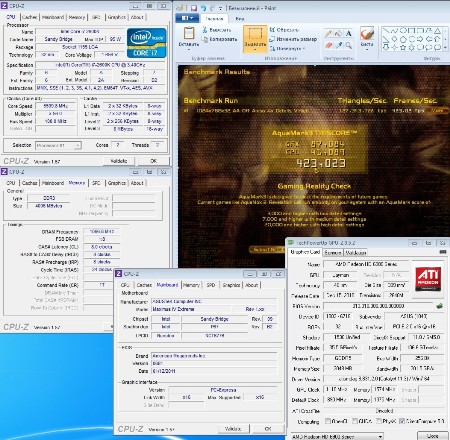

AquaMark3 – один из самых старых и популярных бенчмарков у оверклокеров. Его главной чертой является любовь к видеокартам AMD и сильная процессорозависимость. Естественно, что бороться с результатами Core i7 980X на Sandy Bridge очень сложно. Итогом в AquaMark3 стал результат 423 023.
реклама

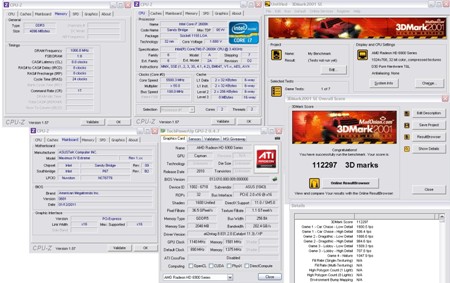

Процессоры Intel Sandy Bridge возродили интерес оверклокеров к 3DMark 2001 SE. Но добиться высокого результата можно только на материнских платах Gigabyte, которые славятся высокой производительностью в подтесте Car High. Результат 112 297 marks.
3DMark03 достаточно сильно зависит от процессора, но является, пожалуй, единственным из DirectX 9 бенчмарков, где разгон видеокарты столь важен. Последняя версия драйвера с сочетанием высоких частот процессора и видеокарты позволила добиться 119 949 marks. Это третье место в категории видеокарт HD 6970 на hwbot.org

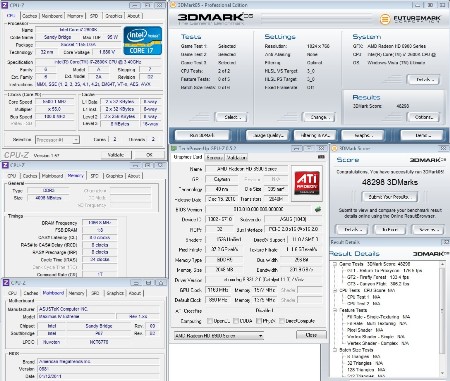

Версия 3DMark 2005 года является полной противоположностью 3DMark03. Формула успеха проста – выше частота процессора и результат будет выше. 48 298 marks – итоговый результат и снова третье место в категории. Получить его удалось благодаря более высоким частотам видеоядра – 1163 МГц.

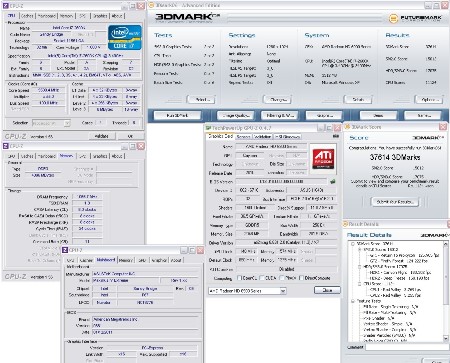

3DMark06 - один из тех бенчмарков, где лучшие результаты можно получить в Windows XP. Отключение в драйвере Catalyst A.I. позволяет использовать LOD и, как следствие, ощутимо улучшить результат. 37 614 marks и первое место в категории.
1155 МГц по ядру и Catalyst 11.4 позволили обойти соперников и занять второе место в категории.
А вот с DirectX 11 бенчмарками и результатами видеокарт AMD, начиная с версии драйвера 11.4, происходит странное преображение. Как же удалось добиться высокой производительности в бенчмарках с тесселяцией? Ответ лежит в AMD Catalyst Control Center.

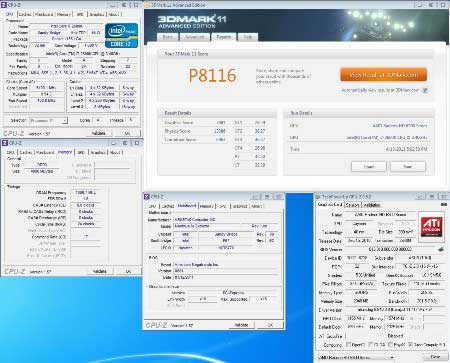

Появилась вкладка Tesselation, где по умолчанию стоит параметр AMD Optimized. Но можно выставлять уровень детализации и вручную. Если выставить его значение в положении off, то можно получить хорошую прибавку производительности. В 3DMark11 это около 1000 marks.
Использование такого трюка в Unigine Heaven дает прибавку свыше 500 очков. Итоговый результат 2029 баллов и первое место в категории.
Заключение
реклама
Преимущества и недостатки видеокарты ASUS HD6970 Direct CUII:
[+] Использование пары 100 мм вентиляторов значительно уменьшает уровень шума системы охлаждения.
[+] Технология прямого контакта тепловых трубок с основанием графического процессора позволяет добиться снижения температурных показателей относительно референсной видеокарты.
[+] Усиленная и качественно выполненная система питания элементов PCB заслуживает высокой оценки. Дизайн платы внушает ощущение долговечности продукта.
[+] Высокий частотный потенциал памяти. Вероятнее всего, это признак качественного питания.
[+] Отличная софтовая поддержка, нет нужды в аппаратных модификациях для экстремального разгона. ASUS SmartDoctor умеет все необходимое.
[-] Низкий разгонный потенциал видеоядра со стандартной системой охлаждения. Пожалуй, единственный, но весомый недостаток.
