Система охлаждения
Именно система охлаждения является гордостью разработчиков, ведь она «на 20% эффективнее референсной». О стандартной турбине в красно-черном кожухе можно забыть, применен собственный вариант с двумя вентиляторами, обдувающими радиатор и элементы на плате. Точно такая же система охлаждения устанавливается и на ASUS GTX580 Direct CUII.
По своей конструкции система охлаждения довольно проста, а снять её не занимает особого труда. Откручиваем четыре крепежных винта, прижимающих систему охлаждения к графическому процессору и отключаем вентиляторы. Черный верхний кожух прикручен к алюминиевому радиатору ещё четырьмя винтами.

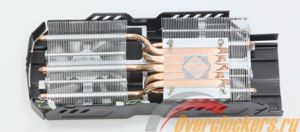

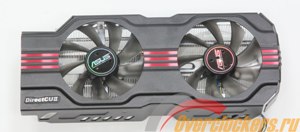

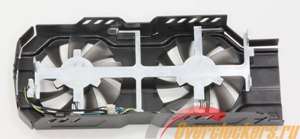

Он получил черную окраску с тремя красными полосками вдоль и надпись Direct CUII. C обратной стороны вдоль него проходит алюминиевая вставка, служащая ребром жесткости. На ней закреплены вентиляторы.
реклама

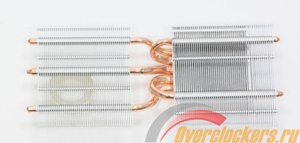

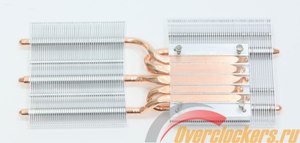

С первого взгляда на радиатор и его основание возникает мысль, что делали его ребята из Cooler Master. Технология прямого контакта охлаждаемой поверхности с тепловыми трубками нередко используется в охлаждении центрального процессора. А вот для графического ядра ASUS первыми реализовали подобную идею. Пять медных тепловых трубок контактируют непосредственно с графическим кристаллом и передают от него тепло на 48 (с каждой стороны радиатора) алюминиевых ребер. В видеокартах среднего уровня с СО Direct CUII ASUS применяет не пять, а всего три медных тепловых трубки.
Программное управление напряжениями и частотами
Существует большое количество программ для изменения частоты ядра/памяти, управления напряжением на GPU, с возможностью регулирования скорости вращения вентилятора. Самый простой способ повысить частоты и раскрутить турбину на 100% - AMD Catalyst Control Center.

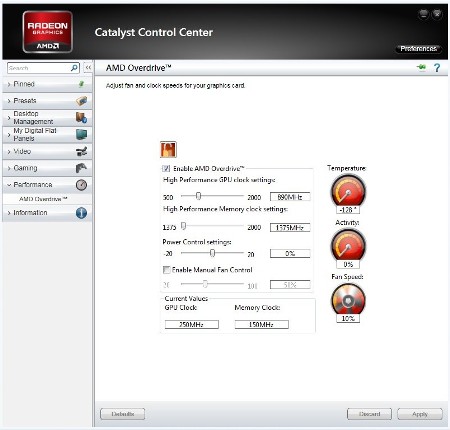

В графе AMD OverDrive ставим галочку, разрешающую управление частотами и скоростью вращения турбины. Но очень часто диапазона частота в CCC не хватает даже для разгона со стандартной системой охлаждения. Ещё одним нюансом, из-за которого советовать к использованию родную утилиту AMD нельзя, является запоминание частот и автозагрузка с ними после перезагрузки. Если частота графического процессора высокая, а номинального напряжения GPU для такой частоты мало, то это будет приводить к зависанию системы после загрузки Catalyst Control Center. Единственным выходом является загрузка в безопасном режиме и отключение в автозагрузке CCC.

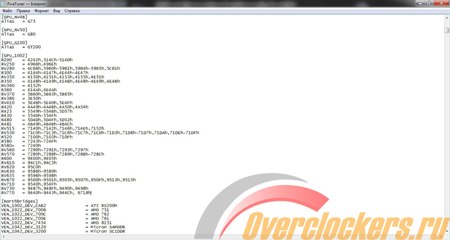

RivaTuner – пожалуй, самая известная утилита для разгона видеокарт. Но последняя доступная пользователям версия 2.24 поддерживает видеокарты AMD только четырехтысячной серии, а речь идет о шеститысячной. Научить работать RivaTuner с видеокартами AMD новых поколений очень просто. Для этого находим папку с установленной программой и открываем с помощью блокнота файл RivaTuner.cfg. Интересуют данные с названием [GPU_1002] и строчка RV770 = 9440h-9443h,944Ch. Затем запускаем GPU-Z и ищем значение Device ID. Для ASUS HD6970 Direct CU II этот параметр 1002-6718. В строке RV770 после 944Ch ставим запятую, пробел и вписываем значение 6718h. Буквы h в значении Device ID GPU-Z нет, но (как можно увидеть в файле конфигурации RivaTuner) она обязательна для всех видеокарт в конце Device ID. Исправленный файл выглядит так:
Теперь RivaTuner позволяет менять частоты на ядре и памяти, а также управлять скоростью вращения вентилятора. Увеличить диапазоны частот можно при помощи изменения параметра MaxClockLimit. Но вот управлять напряжением на GPU при помощи RivaTuner нельзя, поэтому приходится искать альтернативные способы.
реклама
Одним из таких стала программа MSI Afterburner. Чтобы получить управление напряжением GPU, а также получить большие диапазоны частот нужно опять отправиться в папку с установленным MSI Afterburner и найти там файл с расширением MSIAfterburner.cfg. Открываем его при помощи блокнота и в самом низу ищем строку с заголовком [ATIADLHAL]. Здесь нужно исправить два значения. Во-первых, нужно подтвердить, что все манипуляции вы делаете на свой страх и риск, а MSI в этом никак не замешана. В строке UnofficialOverclockingEULA после знака «равно» ставим пробел и пишем фразу:
I confirm that I am aware of unofficial overclocking limitations and fully understand that MSI will not provide me any support on it
Во-вторых, после подтверждения ответственности включаем «неофициальный» разгон. В строке UnofficialOverclockingMode значение 0 меняем на 1. После всех манипуляций файл конфигурации должен выглядеть следующим образом:
Для разгона на воздухе MSI Afterburner вполне хватит. Но для разгона с использованием в качестве охлаждения жидкого азота понадобится больше напряжения. На этот случай в недрах форума kingpincooling.com в подразделе «Логово Shamino» можно найти специальную версию утилиты ASUS SmartDoctor 5.772x. Скачать её можно здесь . Главное преимущество ASUS SmartDoctor – сочетание всех преимуществ вышеперечисленных утилит. Возможность поднять напряжение на ядре до 1,5 В, предел для частоты ядра в 2000 МГц – все что нужно для экстремального оверклокинга.
Тестовая конфигурация
Для тестирования платы на разгон графического ядра с применением жидкого азота были использованы следующие комплектующие:
- Процессор: Intel Xeon W3690, 3470 МГц;
- Система охлаждения: Cooler Master Hyper 212 Plus;
- Термоспаста: Arctic Silver Ceramique;
- Материнская плата: Gigabyte X58A-OC (BIOS 014);
- Оперативная память: Corsair Dominator GTX2 8-8-8-24 1,65 В 3x2048 Мбайт;
- Накопитель: ADATA S596, 120 Гбайт, SATA 3 Гбит/с;
- Блок питания: Corsair AX1200, 1200 Ватт;
- Операционная система Windows 7 Ultimate SP1.
Уровень шума
Многие владельцы видеокарт AMD свыклись с высоким уровнем шума родной турбины. Альтернативная система охлаждения Direct CUII отличается от референсной СО полностью. Турбина заменена двумя 100 мм вентиляторами. По субъективным ощущениям она немного тише стандартной СО, но чтобы не быть голословным, замерялся уровень шума в двух состояниях:
- При автоматическом управлении оборотами вентилятора;
- При пользовательском управлении оборотами вентилятора, выставленными на 100%.
Замеры выполнялись шумомером Testo 815 при уровне шума в помещении 30 дБ. На момент замера вентилятор, используемый для обдува кулера процессора, отключали. Из сторонних источников шума оставался включенным вентилятор блока питания.

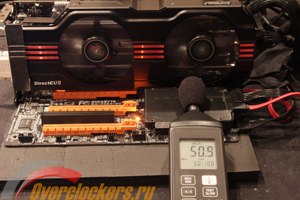

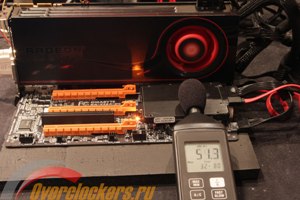

При регулировании оборотов в режиме Auto различия между турбиной и парой вентиляторов СО Direct CUII незначительные – 51,3 дБ у референса против 50,9 дБ у Direct CUII. Для людей, которые никогда не слышали шума турбин видеокарт AMD, работа вентилятора в режиме Auto, наверняка покажется громкой. А тем, кто уже неоднократно встречался с видеоадаптерами AMD, шум от режима Auto не будет помехой.

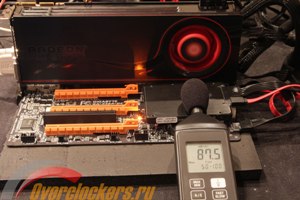

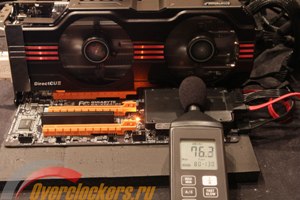

А вот при использовании пользовательского режима управления оборотами вентилятора разница становится существенной. Референс AMD HD 6970 демонстрирует уровень шума 87,5 дБ, а ASUS HD6970 Direct CUII – 76,3 дБ. Если на первый взгляд кажется, что 10 дБ – разница не такая уж и существенная, то для человеческого уха она очень заметна.
Различия в уровне шума достигаются за счет разной скорости вращения вентиляторов. В референсной версии турбина вращается со скоростью 5900 оборотов в минуту. Такая высокая скорость обусловлена принципом построения всей системы охлаждения, где главная задача – обеспечить обдув радиатора потоком воздуха на высокой скорости. В варианте ASUS нет задачи, как можно быстрее выплеснуть горячий воздух, поэтому скорость вращения вентиляторов ограничена 3400 оборотами в минуту. Такой подход к системе охлаждения позволяет существенно понизить уровень шума. Но как это скажется на температурном режиме?
реклама
Температурный режим
Для меня в первую очередь, как для оверклокера, важны высокие частоты, а шум и температура стоят на втором плане. Но при детальном рассмотрении системы охлаждения ASUS Direct CUII становится понятно, что обеспечить хороший разгон на воздухе такая СО вряд ли сможет. Такое предположение вызвано тем, что отвод тепла от микросхем памяти обеспечивается прямым потоком воздуха от вентиляторов, а их низкая скорость вращения не сможет обеспечить достаточный для хорошего разгона отвод тепла.
Проверить температурный режим и подтвердить обещанное превосходство системы охлаждения Direct CUII было решено с помощью утилиты FurMark 1.9.0. Замеры температуры выполнялись в двух режимах:
- При автоматическом управлении оборотами вентилятора;
- При пользовательском управлении оборотами вентилятора, выставленными на 100%.

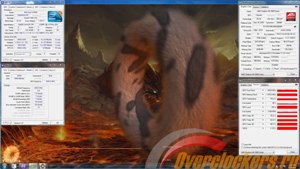

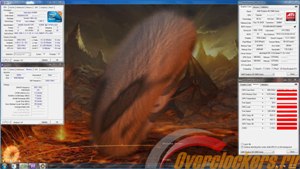

В автоматическом режиме налицо превосходство системы охлаждения ASUS. Референсная видеокарта прогрелась до 87 градусов по Цельсию, в то время как Direct CUII показала максимум в 75 градусов. Отдельно стоит отметить, что при этом референсная турбина раскрутилась до 2253 оборотов в минуту, а вентиляторы HD 6970 производства ASUS вращались на 1700 оборотах в минуту.

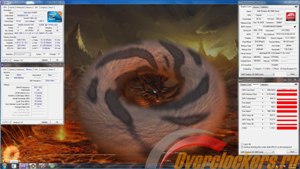

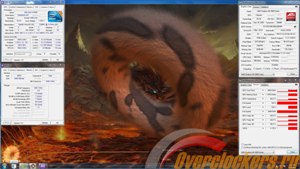

А вот после установки вентиляторов на 100% скорости лидерство ASUS не выглядит таким уверенным: 57 градусов у стандартной турбины и 64 градуса у Direct CUII. Противостоять турбине с 5800 оборотами в минуту двум 100 мм вентилятором, конечно же, не под силу. Но из-за невыносимого шума вряд ли кто-то использует турбину на 100%.
В любом случае стоит отметить, что система охлаждения ASUS Direct CUII по праву заслуживает высокой оценки. Серьезное преимущество при автоматическом управлении оборотами кулера, наверняка, придется по душе любителям тишины. А проигрыш в семь градусов на 100% оборотов вряд ли будет определяющим при выборе между референсом и Direct CUII.
Разгонный потенциал
Большинство пользователей используют видеокарту со стандартной системой охлаждения, поэтому разгонные возможности ASUS HD6970 Direct CUII особенно интересны. Если провести аналогию с ASUS GTX580 Direct CUII, которая при 1,2 В способна работать на частоте ядра 1000 МГц, то следует ожидать подобного высокого разгонного потенциала и от версии HD 6970.
Для сравнения и оценки оверклокерских возможностей применялся тестовый пакет компании Futuremark – 3DMark Vantage. С выходом шеститысячной серии видеокарт AMD и четырехсотой/пятисотой NVIDIA произошли небольшие перемены в отношении оверклокеров к бенчмаркам для проверки стабильности видеокарт. Если раньше самым тяжелым и популярным у оверклокеров тестовым пакетом был 3DMark03, то сейчас это Vantage и набирающий популярность Unigine Heaven.
В первую очередь необходимо найти максимальную частоту работы видеопамяти. Её знание важно для последующего разгона с жидким азотом. Если начинать с определения максимальных частот ядра, то с ростом частоты GPU лимитирующим фактором для памяти станет температурный режим.

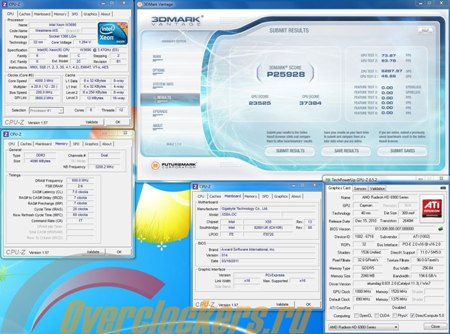

Пределом частоты видеопамяти у референсной AMD HD 6970 стали 1520 МГц, что можно назвать среднестатистическим разгоном. А вот оверклокерский потенциал графического ядра оказался выше среднестатистического - 1000 МГц при 1,24 В.
После замены референса на ASUS HD6970 Direct CUII начались новые поиски максимальной частоты видеопамяти. Напряжения на ядре и памяти не отличаются от рекомендуемых AMD и составляют в 3D – 1,175 В и 1,65 В соответственно. Потенциал видеопамяти у Direct CUII оказался выше на 54 МГц и составил 1574 МГц. Такая «неровная» цифра обусловлена тем, что частоты повышались с помощью утилиты ASUS SmartDoctor, где очень сложно выставить желаемые значения частот из-за особенностей интерфейса.
В целом разгон ASUS HD6970 Direct CUII получился в духе женской сборной России по биатлону – отличное начало и ужасный конец. Ожидания высокого разгона по ядру не оправдались, всего лишь 952 МГц при 1,22 В. Повышение напряжения вплоть до 1,32 В приводило к зависанию во время теста даже на 965 МГц.
Холодное ядро, плохо масштабирующееся от повышения напряжения, вряд ли сможет продемонстрировать высокие результаты при охлаждении жидким азотом. Или же здесь и скрыт главный сюрприз ASUS HD6970 Direct CUII?
