Технические характеристики Zalman VF3000 и соперников
Чтобы было с чем их сравнивать, здесь же присутствуют и ТТХ нескольких других недавно протестированных кулеров: GELID ICY VISION Rev.2, Arctic Cooling Accelero XTREME Plus и Scythe Setsugen 2.
|
|
ICY VISION Rev.2 |
|
|
Масса, г |
|
|
|
|
Размеры, мм |
|
|
|
|
Занимает слотов после карты, шт |
|
|
|
|
Количество пластин, шт |
|
|
|
|
Расстояние между ребрами, мм |
|
|
|
|
Толщина пластин, мм |
|
|
|
|
Площадь рассеивания, см2 |
|
|
|
|
Диаметр тепловых трубок, мм |
|
|
|
|
Количество тепловых трубок, шт |
|
|
|
|
Типоразмер вентиляторов, мм |
|
|
|
|
Максимальное количество вентиляторов, шт |
|
|
|
|
Вентиляторов в комплекте, шт |
|
|
|
|
Скорость вращения комплектных вентиляторов, RPM |
|
|
|
|
Совместимость с видеокартами ATI/AMD Radeon |
|
|
|
|
Совместимость с видеокартами NVIDIA GeForce |
|
|
|
|
Рекомендованная стоимость, USD |
|
|
|
|
1 | Центральный радиатор. |
2 | Разные варианты VF3000 совместимы с разными видеокартами. Те ускорители, что поддерживает лишь версия «N», помечены жирным, а соответствующие исключительно кулеру с суффиксом «F» – подчеркнуты. |
3 | Из огромного списка официально поддерживаемых карт выбраны только более или менее актуальные. |
Инструментарий
Прогрев видеокарты: | FurMark 1.8.2. |
Разгон и мониторинг: | MSI Afterburner 2.1.0. |
Дополнительный мониторинг: | GPU-Z 0.5.1. |
реклама
Методика тестирования
Система охлаждения тестировалась на открытом стенде. Температура в помещении («Ambient») во время всех испытаний находилась в районе 24–25 градусов по Цельсию. Тесты проводились в 64-битной Windows 7 Ultimate.

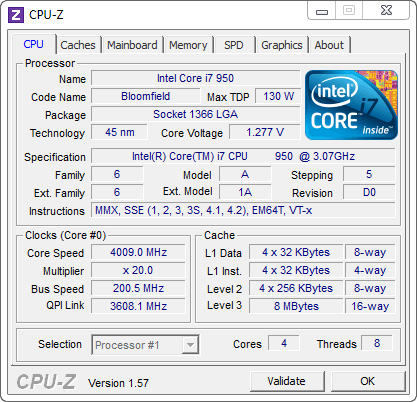

Центральный процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.

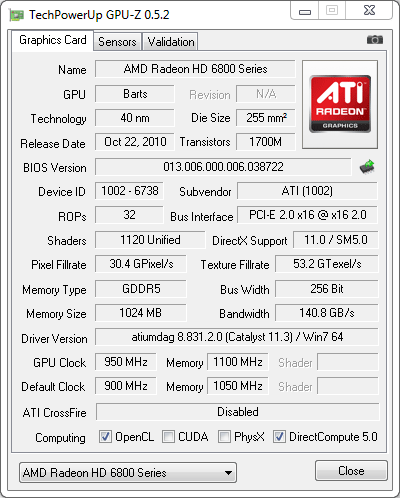

Ну, и самое интересное: видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно. Для мониторинга ее состояния использовались утилиты MSI Afterburner 2.1.0 и GPU-Z 0.5.2.
реклама
Кроме вышеперечисленных кулеров, эффективность Zalman VF3000 сравнивалась и со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870.

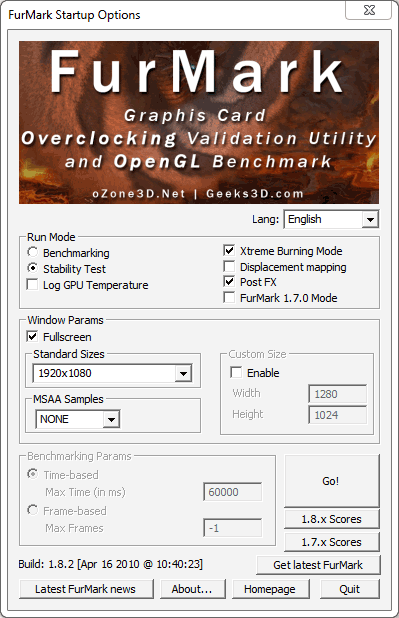

Видеопроцессор прогревался с помощью FurMark версии 1.8.2 со следующими настройками:
Штатная заявленная скорость 92-миллиметровых вентиляторов Zalman VF3000 – около 2500 RPM. На деле в моем случае при подключении к 12 В они «выдавали» все 3000 оборотов в минуту. Хорошо хоть, штатный регулятор, как и обещано, позволял замедлить их до 1300 RPM.
А при подключении к реобасу удалось получить даже 1000 RPM. Это близко к пределу этих вентиляторов: такая скорость достигается при подаче на них 2.9 В, а при 2.8 В они уже просто останавливаются.
В результате Zalman VF3000 был протестирован при 1000, 1300, 1600, 2000, 2500 и 3000 оборотах в минуту своих двух «вертушек».
Штатная система охлаждения Radeon HD 6870 тестировалась в четырех режимах:
- Автоматическом: карта сама регулирует скорость вращения своей турбины, которая при этом разгоняется до 36% от максимума (≈2250 RPM);
- 50% (≈3100 RPM);
- 75% (≈4000 RPM) и
- 100% (≈4550 RPM).
Кроме того, в результатах тестирования вы увидите показатели недавно побывавших в нашей лаборатории GELID Solutions ICY VISION Rev.2, Arctic Cooling Accelero XTREME Plus и Scythe Setsugen 2.
Напомню, что первый и третий тестировались при 800, 1000, 1300, 1600 и 2000 оборотах в минуту своих двух 92-мм и одного 120-мм вентиляторов соответственно; а три «вертушки» второго крутились на скоростях 600, 900, 1300, 1600 и 2000 RPM.
В простое под всеми «внештатными» кулерами видеопроцессор Radeon HD 6870 не прогревался и до 40 градусов по Цельсию.
Результаты тестирования
Начнем с самого интересного – температуры GPU:
реклама
Меньше – лучше
Включите JavaScript, чтобы видеть графики
А что, вполне достойные результаты. Особенно, если не обращать внимания на соответствие скоростей вращения вентиляторов разных кулеров. К слову, этого и не нужно делать, так как «вертушки» Zalman на тех же оборотах работают тише, чем вентиляторы GELID Solutions и Arctic Cooling. Но о шумовой эргономике кулера поговорим ниже.
Пока же просто отмечу, что VF3000 прекрасно справляется с охлаждением GPU разогнанного Radeon HD 6870 даже в самом тихом режиме.
Но это видеопроцессор, а как же преобразователь его питания, не «поплохело» ли ему под штатной рамкой после замены кулера?
Стендовая карта поддерживает и мониторинг VRM-элементов. GPU-Z выводит два соответствующих значения. Но похоже на правду только одно из них, второе показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature1:
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Нет, все отлично. Значения в рамках «приличий», не хуже чем у кулеров GELID Solutions и Arctic Cooling со специальными радиаторами. Еще и температура VRM-элементов с уменьшением оборотов вентиляторов под Zalman VF3000 растет медленнее, чем у конкурентов.
Ну, и напоследок обещанные измерения уровня шума. Приведу данные о суммарном уровне звукового давления, создаваемого работающей системой во всех режимах (в том числе и с кулером видеокарты, работающим в «пассивном» режиме – «W/o video fan» на графиках). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения ускорителя была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient») составлял 26* дБ.
* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
Меньше – лучше
0.3 m
Включите JavaScript, чтобы видеть графики
1.0 m
Включите JavaScript, чтобы видеть графики
3.0 m
Включите JavaScript, чтобы видеть графики
Примечание: количество выведенных режимов работы GELID Solutions ICY VISION Rev,2, Arctic Cooling Accelero XTREME Plus и Scythe Setsugen 2 сокращено намеренно, чтобы не загромождать график. Детальные данные об уровне шума, создаваемого этими кулерами, вы найдете в их обзорах по ссылкам выше.
Уже при 1300 оборотов двух своих 92-миллиметровых вентиляторов Zalman VF3000 очень тих. Чтобы добиться сравнимых значений звукового давления, «вертушки» кулеров GELID Solutions и Arctic Cooling нужно замедлить до 800 RPM. Отличный результат!
Но на максимуме кулер все же лучше не использовать. Я бы не советовал разгонять его вентиляторы выше 2000 оборотов в минуту, а оптимальным диапазоном назвал бы 1300–1600 RPM.
Заключение
У Zalman получился очень неплохой видеокулер. Он не может похвастать рекордной производительностью, однако демонстрирует довольно интересное соотношение потребительских качеств. На стороне VF3000 вменяемые массогабаритные показатели, приятный внешний вид, качественные вентиляторы и разумная цена.
Производитель рекомендует продавать свой кулер по 40 долларов. И примерно такие деньги на момент написания обзора (начало апреля 2011 года) просили за протестированную модификацию VF3000A в московской рознице. Остальные версии (отличающиеся, по сути, лишь креплением и комплектом поставки) стоили дороже; но есть надежда, что скоро жадность наших продавцов все же уступит здравому смыслу. А там, быть может, и Zalman выпустит универсальный вариант кулера.
Плюсы Zalman VF3000:
- Общее качество изготовления;
- Достойная эффективность;
- Адекватная цена;
- «Вменяемые» массогабаритные показатели;
- Качественные вентиляторы с достаточным диапазоном регулировки скорости вращения;
- Приятный внешний вид и подсветка «вертушек».
- Разные модели кулера для разных видеокарт добавят неудобства многим пользователям.
- Вентиляторы можно было оснастить четырехконтактным разъемом для видеокарты с поддержкой ШИМ-регулировки скорости вращения;
- А их подсветку в данной модели – сделать красной. И отключаемой :).
Выражаем благодарность:
- RKR за одолженную на тестирование систему охлаждения Zalman VF3000A.
