Тестовый стенд
Danamics LMX Superleggera тестировался в составе следующей системы:
Материнская плата: | Asus Rampage III Extreme (Intel X58 Express, BIOS ver. 1102). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-2. |
Соперники: | Scythe Ninja 3, Thermalright Silver Arrow. |
Дополнительные вентиляторы: | Scythe Slip Stream 120 PWM Adjustable, 120 x 120 x 25 мм, ≈500–1900 RPM; Thermalright TY-140, 140 x 140 x 25 мм, ≈ 900–1300 RPM, 2 шт. |
Установка и совместимость

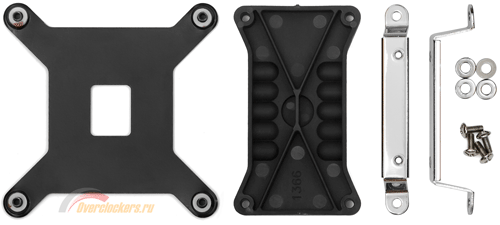

Как вы уже поняли, я буду рассказывать о монтаже Danamics LMX Superleggera на примере процессорного разъема Intel LGA 1366. Соответствующее крепление состоит из следующих компонентов:
- Backplate (упорная пластина, располагающаяся с обратной стороны материнской платы);
- Монтажные планки;
- Две прижимные пластины: одна фигурная пластиковая, призванная обеспечить фиксацию, вторая – стальная, очень тяжелая (2.5 мм в толщину), служащая ребром жесткости;
- Необходимые винты и шайбы.
реклама

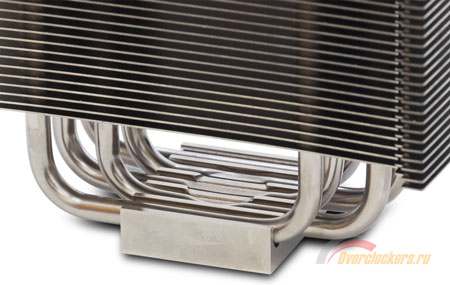

«Рисунок» с одной из сторон пластиковой прижимной планки в точности повторяет таковой на верхней стороне основания радиатора:

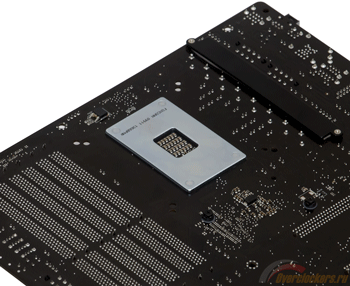

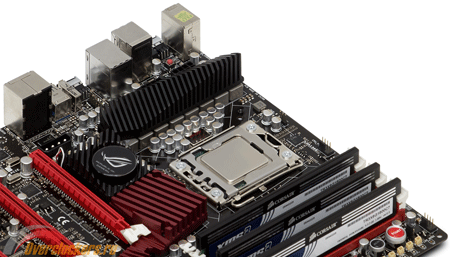

Но начинается установка Danamics LMX Superleggera с установки backplate. А точнее, так как крестовина никак не фиксируется на материнке, это плату приходится водружать на нее, а не наоборот.

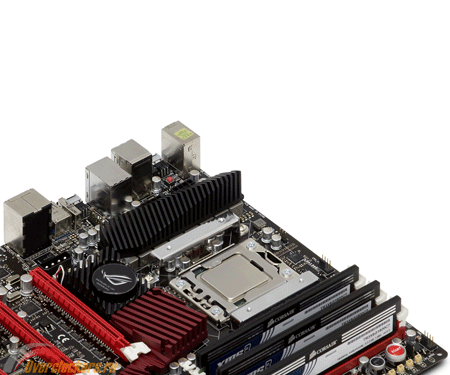

Далее привинчиваем в нужном положении монтажные планки:

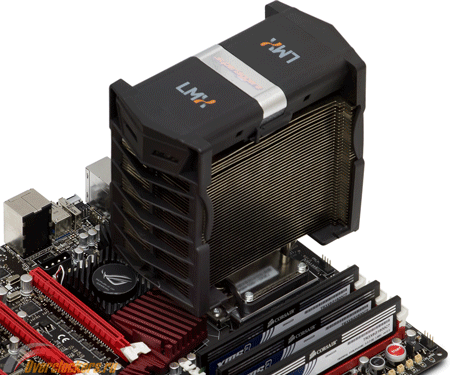

И можно ставить радиатор (разумеется, предварительно нанеся на CPU термоинтерфейс). Вентиляторы перед этим придется с него снять (демонтировать пластиковый кожух не обязательно), а вот прижимные пластины лучше заранее уложить сверху на основание. Прикручиваем их к планкам, и вот Danamics LMX Superleggera установлен:
реклама
Последними занимают свои места вентиляторы. Тут ничего сложного: они прекрасно держатся уже только на боковых защелках. Съемные рыжие шпильки нужны лишь для дополнительной фиксации.
Радиатор тоже стои́т на месте четко, сдвинуть его с места тяжело.

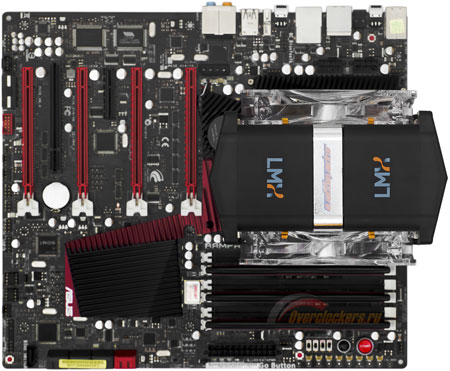

Danamics LMX Superleggera – очень большой кулер. Этого не может скрыть даже нестандартно широкая плата Asus Rampage III Extreme.
На ней разведено шесть слотов расширения, но первый располагается там же, где и должен (так как следующий пропущен). Кулер чуть-чуть не достает до него лишь потому что процессорный разъем на материнке заметно смещен вверх. Зато из-за этого он серьезно выступает за пределы платы с данной стороны.

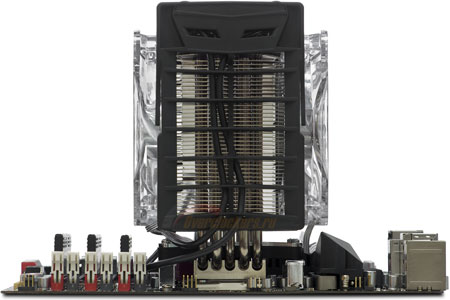

Длину системы охлаждения вполне можно было сократить на добрых два сантиметра, откажись дизайнеры Danamics от выступающих частей кожуха:
Габариты LMX Superleggera можно назвать разумными разве что по ширине: кулер перекрывает всего один слот памяти. Да и то установить модуль в него получится: достаточно лишь снять вентилятор. Правда, о том, чтобы занять все слоты «планками» с высокими радиаторами, при этом придется забыть.

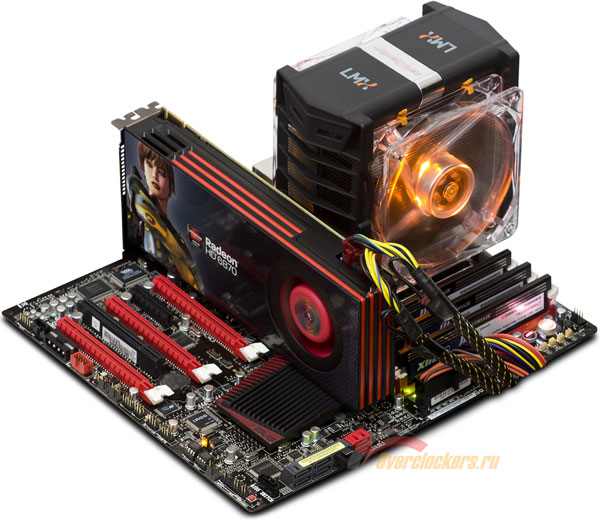

Тем временем система на открытом стенде собрана. Прежде чем перейти непосредственно к тестированию, как обычно, несколько слов о методике. Начну с описания остальных участников и технических характеристик всех соперников.
Ах, да. Еще в разделе, посвященном вентиляторам, я не упомянул о том, что они оснащены оранжевой подсветкой. Возможность ее отключения штатными средствами не предусмотрена.
