Установка на Radeon HD 6870
Внимательные читатели заметили, что по сравнению с последними обзорами видеокулеров список «подопытных» видеокарт изменился. Действительно, COOLMAX 4000 на GeForce GTX 580 штатными средствами не установишь. Да и не поддерживается им официально этот ускоритель. Поэтому в сегодняшнем тестировании было решено заменить его на более скромный GeForce GTX 460*. Именно владельцев этих карт, недовольных эффективностью разнообразных штатных систем охлаждения, которыми оснащают производители «четыреста шестидесятых» свои продукты, ZEROtherm видит в качестве основной целевой аудитории тестируемого кулера. Что ж, прекрасно, мне как раз подвернулся под руку интересный экземпляр :).
* Во время проведения тестов кулера GeForce GTX 560 Ti еще не было. Да и сейчас, в самом конце января 2011 года достать сэмпл этой карты только для тестов систем охлаждения не представляется возможным.
Но первым, как обычно, будет тест COOLMAX 4000 на Radeon HD 6870. С этим ускорителем кулер совместим. Да и к «топам» его, несмотря на молодость, все же не отнесешь. Так, крепкий середнячок. А значит, кулер должен с ним справляться. Вот и проверим.
реклама

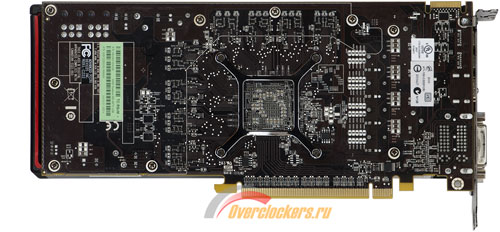

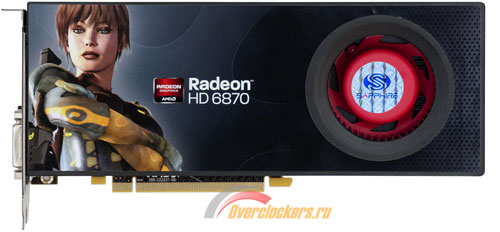

Мне достался вот такой экземпляр референсного Radeon HD 6870, продающийся под торговой маркой Sapphire:
Его штатная система охлаждения крепится к плате аж пятнадцатью винтами. Не буду подробно останавливаться на этой конструкции из небольшого радиатора на трех тепловых трубках (одной восьми- и двух шестимиллиметровых) и турбины, скрытых под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу, – мои коллеги в свое время достаточно хорошо ее рассмотрели.

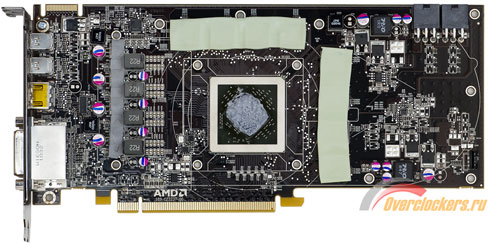

Мне от штатной системы охлаждения Radeon HD 6870 нужны были только результаты ее эффективности, да еще понимание того, что же разработчики карты считают нужным на ней охлаждать.

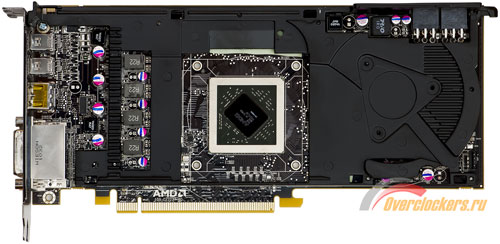

Это GPU, микросхемы памяти и VRM-элементы в передней части платы (на самом деле в большинстве системных блоков она будет располагаться сзади).
реклама
В комплекте с попавшим ко мне на тестирование экземпляром кулера, напоминаю, вспомогательных радиаторов не было. Оставить штатную рамку тоже не удалось: в нее упирались растущие из основания ZEROtherm COOLMAXX 4000 тепловые трубки.

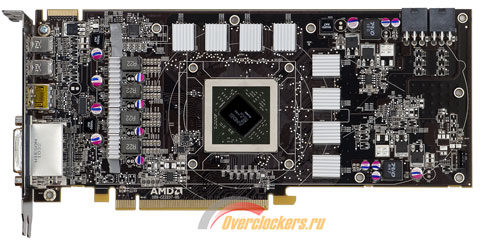

Поэтому я просто взял мелкие радиаторы из комплекта протестированного незадолго до этого кулера GELID ICY VISION Rev.2.

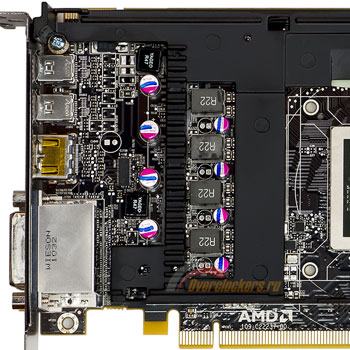

К сожалению, он Radeon HD 6870 полноценно также не поддерживает. Поставляемый с ним специальный теплорассеиватель для VRM-элементов подходит только для Radeon HD 58xx (по сравнению с ними у карт шестой серии изменилось расстояние между монтажными отверстиями для VRM-радиатора). На Radeon HD 6870 такой даже не помещается по ширине между дросселями и конденсаторами, окружающими здесь ряд полевых транзисторов.
Впрочем, подобрать нужный набор радиаторов все равно не составило большого труда. На микросхемы памяти они были наклеены при помощи двустороннего скотча, а на VRM-элементы – посажены на комплектную же термолипучку. На ней радиаторы держались не слишком хорошо (я бы не рискнул в течение долгого времени использовать карту в таком виде – вверх ногами), но зато использование липучки дало небольшой выигрыш по температуре. Проведенное впоследствии тестирование со скотчем выявило рост температуры VRM-элементов на 1–3 градуса (в зависимости от нагрузки и оборотов вентиляторов).
Осталось установить сам ZEROtherm COOLMAXX 4000.
Монтажные отверстия просверлены прямо в его основании. Их всего два набора:
- Образующие квадрат со стороной 53.5 мм и
- Образующие прямоугольник 61.5 x 51.5 мм.
Нам для Radeon HD 6870 потребуется первый. Просто кладем видеокарту на радиатор (разумеется, не забыв предварительно нанести на GPU термоинтерфейс) и прикручиваем к нему комплектными подпружиненными винтами (пожертвовав ради дела свои изолирующие шайбы):
При этом не используется какой-либо backplate (упорная крестовина, располагающаяся с обратной стороны платы). Но штатная ограничительная рамка видеопроцессора и грамотно подобранное усилие прижима винтов не позволяет карте с установленным кулером заметно прогнуться.

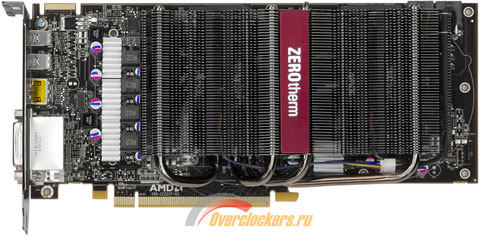

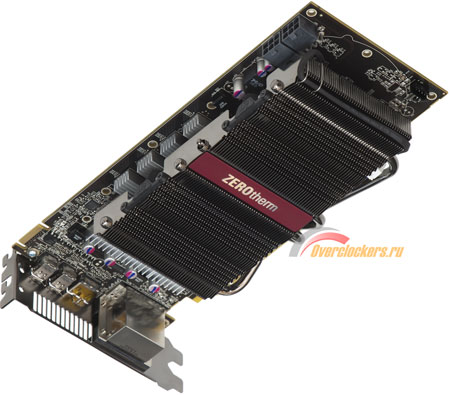

Будучи установленным на Radeon HD 6870, тестируемый кулер выглядит следующим образом:
Как видите, даже в случае с не слишком большим Radeon HD 6870 (его PCB укладывается в 245 мм по длине) ZEROtherm COOLMAXX не выступает за пределы платы. Он действительно очень компактный.
Со стороны видеоразъемов запас так и вовсе огромный. Для тех, кто предпочитает сам проверять совместимость своей карты с заинтересовавшим его кулером (и это правильно), дополнительно уточню, что центр подошвы радиатора находится примерно в 43 миллиметрах от его нижнего торца (где изгибы трубок) и в 53 – от левого (со стороны портов).
реклама
Кроме того, тестируемый кулер занимает только один лишний слот расширения. Поэтому суммарно он даже компактнее «референса» Radeon HD 6870 (тот тоже делает карту двухслотовой, но зато спереди выступает за пределы платы).

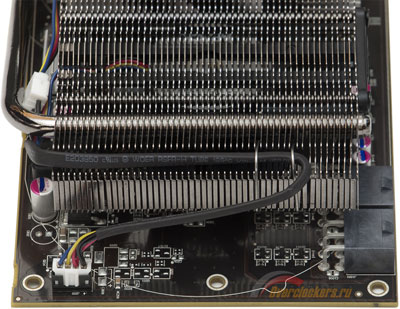

С установкой кулера на этот ускоритель связан еще один интересный момент. Меня с самого начала порадовало, как аккуратно зафиксирован кабель питания его вентиляторов в «тканой» оплетке. Стальная скоба прижимает его к радиатору так, что свободным остается лишь короткий кончик.
Но, как и ожидалось, на первой же видеокарте его не хватило, чтобы дотянуться до соответствующего разъема.
К счастью, скоба снимается (хоть это и не очень легко) и переставляется в любое положение. В результате и питание подключено, и кабель проложен все так же аккуратно:
На этом стенд собран, можно переходить к тестированию ZEROtherm COOLMAXX 4000 на Radeon HD 6870.
В ходе его видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно.
Эффективность ZEROtherm COOLMAXX 4000 сравнивалась со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870.
Последняя тестировалась в четырех режимах:
- Автоматическом: карта сама регулирует скорость вращения своей турбины, которая при этом разгоняется под нагрузкой до 36% от максимума (≈2250 RPM);
- 50% (≈3100 RPM);
- 75% (≈4000 RPM) и
- 100% (≈4550 RPM).
И кроме того, на графиках вы найдете результаты, показанные на этой карте кулерами GELID ICY VISION Rev.2 и Arctic Cooling Accelero XTREME Plus.
В простое под всеми системами охлаждения видеопроцессор Radeon HD 6870 не прогревался и до 50 градусов по Цельсию.
Результаты тестирования на Radeon HD 6870
Начнем с самого интересного – температуры GPU:
<< лучше
Включите JavaScript, чтобы видеть графики
Ну что ж, на фоне видео-суперкулеров Arctic Cooling и GELID новинка ZEROtherm смотрится довольно бледно. Максимальным 2000 RPM их вентиляторов по уровню шума примерно соответствуют 2400 RPM «восьмидесяток» COOLMAX 4000. При этом отставание последнего – порядка 20°C (чуть меньше в случае с ICY VISION и чуть больше в случае Accelero XTREME Plus). И повышение оборотов «вертушек» до максимума мало помогает тестируемому кулеру к ним приблизиться. В несколько раз меньшая площадь рассеивания и не самая удачная для GPU без теплораспределителя конструкция основания делают свое дело.

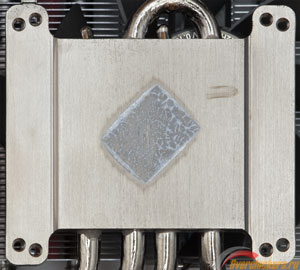

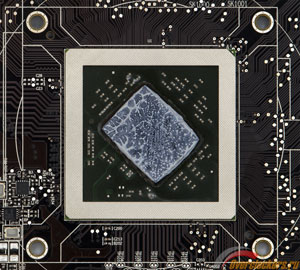

К слову, вот как выглядел отпечаток видеопроцессора Radeon HD 6870 на подошве радиатора (как видно, крайние трубки действительно практически не задействуются):
Обращает на себя огромная зависимость эффективности кулера от скорости вращения вентиляторов. Дальше замедлять эти установленные на выдув «вертушки», пожалуй, и правда, не стоило.
Ну, да все вышеперечисленное было ожидаемо.
Намного больше меня интересует сравнение со штатным кулером Radeon HD 6870. И вот с ним система охлаждения ZEROtherm вполне может потягаться. Кажется, что ее результаты в среднем хуже, но это только на первый взгляд. На самом деле, даже на своих максимальных 2800 RPM ее вентиляторы шумят меньше, чем «референс» в автоматическом режиме. При этом преимущество COOLMAXX 4000 достигает 17 градусов. Конечно, турбину штатного кулера можно «разогнать». И уже на 75% оборотов (≈4000 RPM) он выйдет вперед. Но какой ценой! Уровень шума систем охлаждения при этом совершенно несопоставим. Для меня же главное, что тестируемая СО справляется с разогнанным Radeon HD 6870 даже при минимальной скорости вращения своих вентиляторов, оставаясь при этом достаточно тихой.
Результаты измерения уровня шума ZEROtherm COOLMAXX 4000 было решено объединить по итогам всех испытаний кулера, вы найдете их ниже. А пока переходим ко второму тесту.
Radeon HD 6870 поддерживает мониторинг еще и VRM-элементов. GPU-Z выводит две соответствующих температуры. Но похожа на правду только одна из них, вторая показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature 1:
<< лучше
Включите JavaScript, чтобы видеть графики
Здесь тоже все обходится без сюрпризов. Но на этот раз приятных для тестируемого кулера. Впрочем, его заслуги тут немного. Все же вентиляторы COOLMAXX 4000 обдувают радиаторы из комплекта ICY VISION Rev.2 хуже, чем «вертушки» самого охладителя GELID (хотя, наверняка, проблема не столько в «восьмидесятках» ZEROtherm, сколько в более горячем радиаторе, через который они забирают воздух).
Зато в сравнении с «референсом» Radeon HD 6870 подобный эффект выступает уже на стороне нашего героя: в штатной системе охлаждения турбина также гонит через VRM-радиатор воздух, нагретый теплорассеивателем GPU. Причем там этот эффект выражен гораздо сильнее. Это позволяет тестируемому кулеру выйти вперед.
На этом тестирование на Radeon HD 6870 завершено. Впереди вторая часть испытаний ZEROtherm COOLMAXX 4000 – на GeForce GTX 460.
