Возможности BIOS Setup

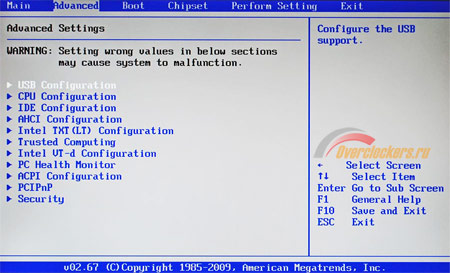

Перейдя к рассмотрению возможностей BIOS Setup, я очень быстро понял, что ничего нового здесь обнаружить не удастся. Устройство меню, расположение пунктов, наполнение всех разделов – все в точности совпадают с таковыми у рассмотренной ранее платы. Единственное серьезное отличие, которое удалось найти после долгого перебирания пунктов меню – наличие настроек контроллера USB 3.0, физически отсутствовавшего на предыдущей плате. Заинтересованным читателям я рекомендую перейти по ссылке на подробный разбор BIOS Setup материнской платы старой ревизии.

Для читателей, которых не интересуют второстепенные детали, кратко обрисую общую картину. На Zotac H55-ITX WiFi используется BIOS, основанный на привычном микрокоде American Megatrends Inc., который сегодня распространен почти повсеместно.

Навигация в меню устроена привычно и затруднений не вызывает. Самые важные для разгона настройки размещены во вкладках Chipset и Perform Settings.

В прошлый раз разгон Zotac H55-ITX WiFi был значительно осложнен из-за отсутствия необходимых регулировок. Ситуация с тех пор не изменилась.

С настройками «таймингов» памяти все не так плохо. Значения приводятся в виде стандартной таблицы.

Все необходимые настройки в этом списке есть, хотя второстепенных тонких регулировок вы здесь не найдете. Разгон модулей памяти осложнен отсутствием поддержки расширенных профилей XMP.

С разгоном памяти дела обстоят сносно. А вот по части регулировки напряжений – данная материнская плата явный аутсайдер. Мало того, что для настройки доступны всего четыре напряжения…

… так еще и значения выставляются не в абсолютных цифрах, а через ненавидимые автором «прибавки и убавки». К счастью, в случае Zotac H55-ITX WiFi рядом с каждым значением есть строка, показывающая реальное выставленное напряжение, так что здесь это неудобство не так бросается в глаза.

Напоследок забавный факт. Частота BCLK на этой плате регулируется в пределах 100-500 (!) МГц. Конечно, привычка завышать верхнее значение была у производителей всегда, но здесь это выглядит комично.

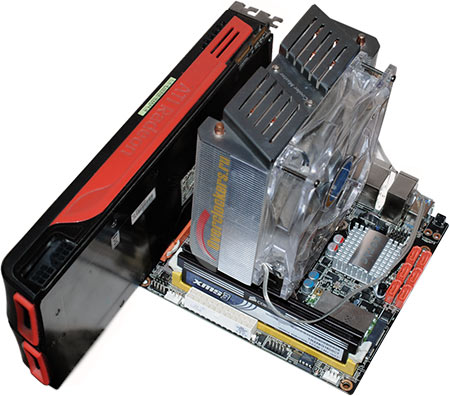

Тестовый стенд

Конфигурация тестового стенда:

• Материнская плата: Zotac H55-ITX WiFi (H55ITX-C-E) ;
• Процессор: Intel Core i5-760 Lynnfield (2830 МГц, LGA1156, L3 8192Kb);
• Система охлаждения процессора: Cooler Master Hyper N620;
• Оперативная память: Samsung M378B2873DZ1-CH9 (DDR3-1333, 9-9-9-24, 2x1 Гбайт, двухканальный режим);
• Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference)
• Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
• Блок питания: Cooler Master Real Power M1000 (1 кВт);
• Корпус: открытый стенд.

Программное обеспечение:

• Windows 7 Ultimate x64;
• ATI Catalyst 10.5;
• CPU-Z 1.5.5;
• Linpack в оболочке Linx 0.6.4 (при проверке стабильности использовалось 2048 Мбайт оперативной памяти)

Разгон

Самый главный момент, который автор исследовал в первую очередь – пресловутая «скачка» напряжений, которая не позволила плате-предшественнице показать адекватный разгонный потенциал. Каково же было мое разочарование, когда ситуация в точности повторилась и на обновленной H55-ITX WiFi.

После деактивации всех энергосберегающих технологий плата продолжает снижать напряжение в простое. В BIOS было выставлено верное напряжение 1,25 В (уже хорошо, предшественница по умолчанию подавала на Lynnfield 1,408 В), но без нагрузки оно уменьшалось до 0,95-1 В. Периодически «вольтаж» скачками достигал значений до 1,15 В, а затем снова снижался. Происходило это абсолютно произвольно, без привязки к нагрузке.

Само по себе это не так страшно, однако при тестировании в Linpack ситуация быстро менялась на противоположную. Напряжение значительно завышалось по сравнению с выставленным значением. В частности, при выставленных 1,25 В под нагрузкой можно получить более 1,4 В. При повышении напряжения растет и получаемый результат: дойдя до 1,3 В, под нагрузкой можно наблюдать уже 1,415-1,42 В.

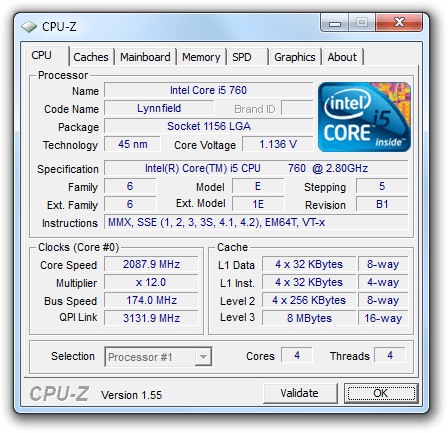

С этим фактом пришлось смириться, так как предыдущая плата вела себя совершенно аналогично. Далее тестирование продолжилось по стандартному плану, сначала была выявлена максимальная частота BCLK.

Результат, полученный при сниженном до 12 множителе процессора, совершенно не впечатлил. Справедливости ради, отмечу, что из платы можно выжать чуть больше. В промежутке 175-190 МГц (значительный диапазон) наблюдается «условная стабильность», система загружается и проходит простые тесты, в Linpack же в этом режиме можно сделать 3-5 шагов, после чего наступает мертвое зависание с вылетом в «синий экран» и перезагрузкой. В любом случае, такие показатели крайне низки.

Учитывая «фокусы» системы питания, на успешный разгон CPU надежды тоже было маловато. Все, чего удалось добиться – 3675 МГц, да и то во многом благодаря высокому множителю Intel Core i5-760. Манипулировать напряжением питания процессора крайне проблематично. К примеру, при выставлении 1,35 В система периодически произвольно сбрасывает «вольтаж» до 1,1 В, что может вызвать зависание само по себе. В то же время под нагрузкой напряжение достигает 1,47 В, в результате чего процессор перегревается.

Из всего сказанного, очевидно, что материнская плата Zotac H55-ITX WiFi подходит только для очень умеренного разгона. Прогресса по сравнению с моделью предыдущей ревизии не наблюдается.

Заключение

На очереди сеанс «особой авторской магии». Я представлю вашему вниманию два варианта заключения, которые будут как одинаково правильны, так и диаметрально противоположны по смыслу.

Заключение 1

Материнская плата – плохая! И самое главное – не стала лучше при переходе к новой ревизии. Честно говоря, изначально я был уверен, что «косяки» в работе подсистемы питания были успешно ликвидированы производителем платы. Уж слишком очевидными они были. Помимо прочего на эту мысль наводила измененная конструкция преобразователя питания процессора, который снабжен крупным радиатором. А ведь нужно было совсем немного – сделай конструкторы поведение стабилизатора хотя бы предсказуемым (пусть с небольшими просадками и завышениями), на этой плате можно было бы с успехом заниматься разгоном.

К сожалению, сделано этого не было. Не хочу возвращаться к набившему оскомину сравнению с «4-Гигагерцовым Gigabyte», но придется. «Синяя» плата стоит в московской рознице 3300 рублей, а протестированный Zotac может потянуть на все 4500 (исходя из цены модели-предшественницы). Выбор оверклокера в такой ситуации очевиден.

Заключение 2

Материнская плата – хорошая! Просто изначально был выбран не совсем правильный посыл материала. Незачем сравнивать ее с продуктом Gigabyte, который непонятно для чего наделен развитыми разгонными способностями. Вдумайтесь, ведь эти платы изначально разработаны под суперкомпактные корпуса, куда крупногабаритный кулер попросту не влезет!

Хотите «разгона в малом объеме» - обратите внимание на рынок плат micro-ATX, сегодня они уступают «старшим товарищам» только по количеству разъемов расширения. И негоже мучить mini-ITX плату запредельными частотами, ее назначение – быть основой мультимедийного центра, компактного сервера, да хоть и «навороченной» WiFi-точки, если средства позволяют.

Получается, конструкторы все сделали правильно: дополнительный радиатор на цепях VRM обеспечит долгую жизнь устройства в душном корпусе, а интерфейс USB 3.0 позволит идти в ногу со временем, используя, к примеру, соответствующие накопители.

Настоящее заключение

Истина, как всегда, где-то посредине. Да, я считаю цену Zotac чрезмерной, да мне не нравится отсутствие адекватных разгонных способностей и «свистопляска» напряжений. Но в целом этот продукт способен заинтересовать покупателей, ведь ассортимент компактных материнок под мощные процессоры в исполнении LGA1156 не так велик (по данным Яндекс-Маркет таких плат всего пять моделей, а на основе набора логики Intel H55 – вообще три). Для кого-то наличие встроенного WiFi-модуля может сыграть решающую роль при выборе, кто-то просто не интересуется разгоном, поэтому ругать «карапуза» Zotac только за то, что он не держит 4000 МГц не совсем верно.
