Дизайн и особенности платы
С первого взгляда ASRock 890GX Extreme4 принципиально не отличается от своих сестёр-близняшек - 890GX Extreme3 и 880G Extreme3. Но это заблуждение. Визуальное сходство есть, но сама печатная плата совсем другая.
Объёдиняет эти платы гнездо AM3, которое может принять к себе «в компанию» любой процессор в данном конструктиве. Габариты классические и соответствуют форм-фактору ATX. Подключение блока питания осуществляется через два разъёма: основной 24-х и дополнительный 8-ми штырьковый. Под модули памяти отведено четыре слота белого и синего цветов. Но здесь они чередуются, как на ASUS M4A89GTD PRO/USB3.
Производителем заявлена поддержка памяти типа DDR3 и режимы работы DDR3 800 / 1066 / 1333 / 1600 (разгон) / 1800 (разгон) / 1866 (разгон). Максимальный допустимый объём памяти – 16 ГБ. Для активации двухканального режима, по-прежнему нужно установить модули в слоты одного цвета. Для использования высокоскоростных модулей (DDR3 1600 и выше) приведу цитату из инструкции:
реклама

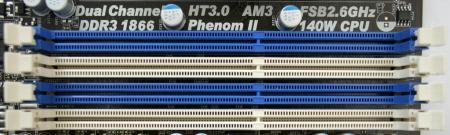

В случае использования в данной материнской плате модулей памяти DDR3 1866/1800/1600 рекомендуется устанавливать их в гнёзда DDR3_A2 и DDR3_B2.
Это слоты белого цвета. Ещё раз отмечу, что разгон памяти зависит преимущественно от экземпляра процессора.

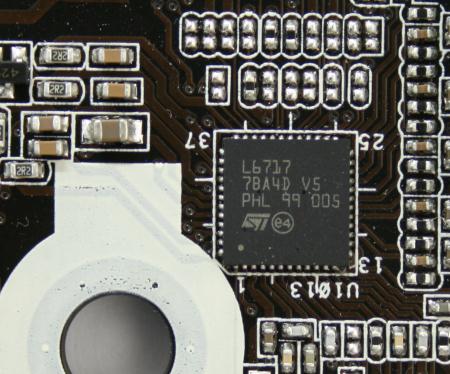

Производителем заявлена схема питания 8+2 фазы, хотя это не совсем так. В качестве управляющей микросхемы используется 4+1 -фазный ШИМ-контроллер ST L6717 .
Фазы удвоены без каких-либо дополнительных «чипов». Применяются драйверы ST L6743.

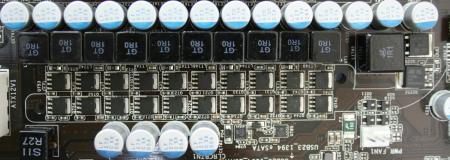

На все фазы отведено по одному транзистору PH9030L на верх и по одному PH6030L на низ. Все используемые конденсаторы твердотельные, а катушки индуктивности упакованы в корпуса. Мосфеты закрыты радиатором системы охлаждения, которая в точности повторяет оную на платах ASRock 890GX Extreme3 и 880G Extreme3. Он составной и пронизан тепловой трубкой.
реклама

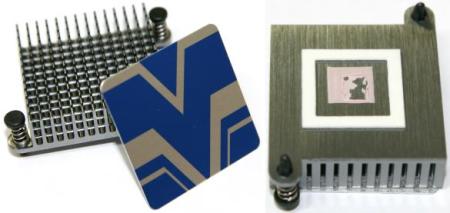

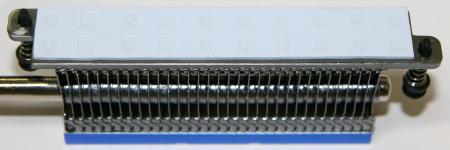

Рёбра крепятся к алюминиевому основанию и друг к другу с помощью специальных крючков-зацепов. К теплотрубке они не приклеены, а просто нанизаны. Венчает всю эту конструкцию декоративная алюминиевая крышка, которая не самым лучшим образом влияет на отвод тепла. В качестве термоинтерфейса применяется терморезинка светло-серого цвета. Крепление осуществляется пластиковыми клипсами с пружинками. Радиатор северного моста точно такой же, как на вышеперечисленных платах.

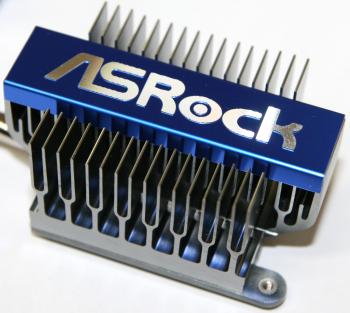

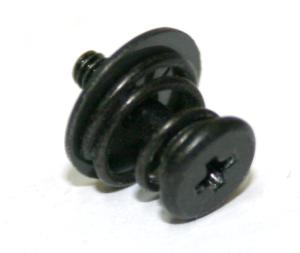

Это тот же самый бутерброд из алюминиевого основания и верхней части с оребрением, в которой проделана канавка для тепловой трубки. Они склеены между собой прозрачным клеем. Сверху алюминиевая скобка синего цвета с рельефом логотипа производителя. Крепление не изменилось и осуществляется при помощи подпружиненных винтов.

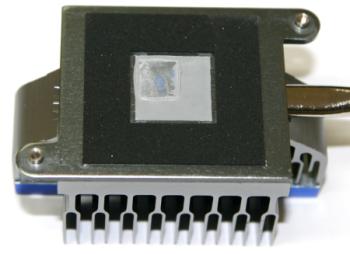

В качестве термоинтерфейса выступает твёрдое серо-серебристое вещество. Радиатор южного моста тоже как будто снят с ASRock 890GX Extreme3 и 880G Extreme3. Как уже отмечалось, его конструкция оптимальна. Рёбра достаточно высокие, а их количество велико.

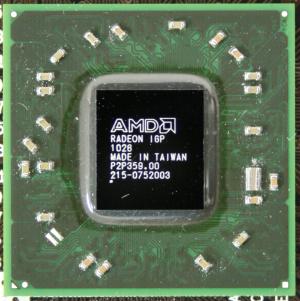

Всё портит алюминиевая декоративная крышка, которая мешает свободному обдуву, но, к счастью, она легко снимается. Под радиаторами скрывается набор логики, который мы уже видели неоднократно. Северный мост AMD 890GX

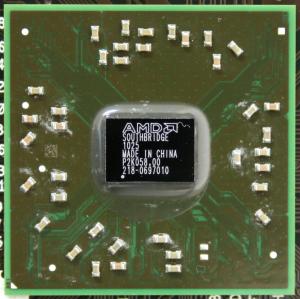

и южный - SB850.

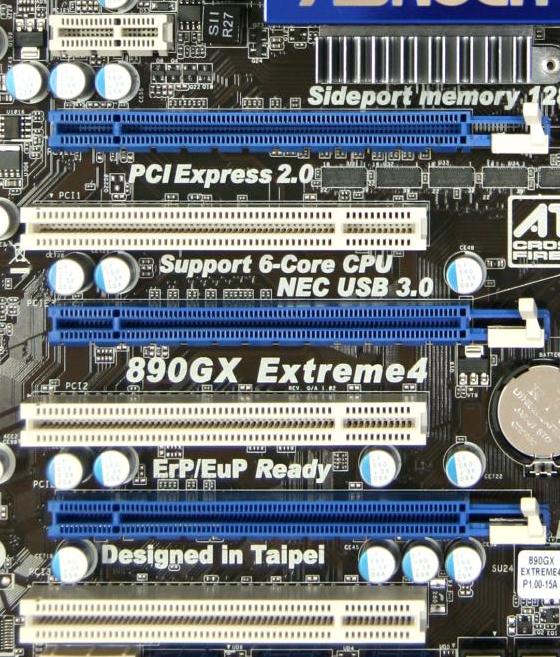

Как и положено, в чипсет интегрировано видеоядро Radeon HD 4290, работающее на частоте 700 МГц. Вдобавок дополнительно на плате распаяна микросхема SidePort памяти производства Elixir c маркировкой N2CB1G16AP-CG . Разумеется, есть поддержка CrossFireX и Hybrid CrossFire. Для этих целей на плате предусмотрено три разъёма PCI-e x16.

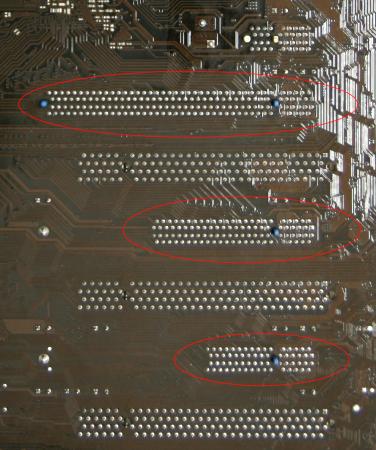

Однако, как и прежде, производитель «схалявил» и два из них отнюдь не полноскоростные, а аппаратно ограниченные до x8 и x4 соответственно.
В связи с этим видеокарты будут работать по формуле 8+8+4. Ещё есть один разъём PCI-e x1 и три обычных PCI. В первый можно воткнуть короткую карту расширения, поскольку длинной плате может помешать радиатор северного моста.
реклама

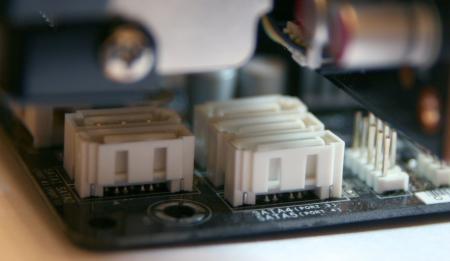

Как уже неоднократно отмечалось, подобная компоновка очень удачно подходит для установки нескольких видеокарт с двухслотовой системой охлаждения. Следует отметить, что производитель немного изменил дизайн и длинная видеокарта, размещённая в нижнем разъёме PCI-e x16, будет нависать над разъёмами SATA. Поэтому доступ к ним в конфигурации 3-WAY CrossFire может быть ограничен. В дополнение к этому возможно использование кабелей с Г-образным разъёмом. Напомним, что в комплекте их нет. «Прямой» под видеокартой разместить не удастся.

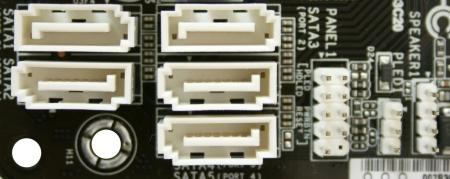

К слову сказать, портов SATA – пять. Ещё один выведен на заднюю панель в качестве eSATA. Таким образом, задействованы все шесть портов интегрированного SATA3 контроллера в южном мосту SB850. Чуть выше них, справа, видны штырьки для подключения кнопок и индикаторов корпуса.

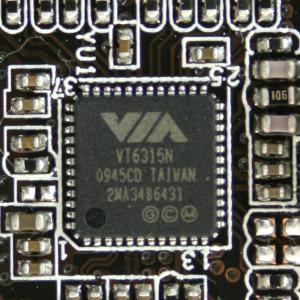

Там же по соседству можно обнаружить чип контроллера IEEE 1394 – VIA VT6315N
Он обеспечивает поддержку двух портов этого стандарта. Один расположен на задней панели, а другой, в виде штекера, внизу платы, чуть левее от коннекторов SATA.

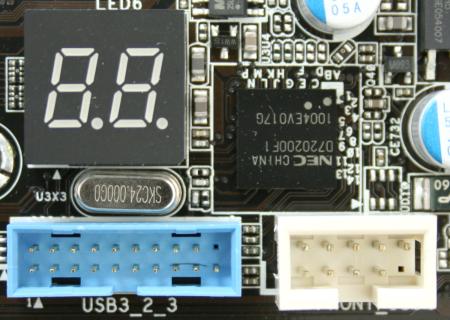

Компанию ему составляют: чип USB 3.0 контроллера NEC D720200F1, специализированный разъём для выносной панели с двумя портами USB 3.0 и индикатор инициализации и прохождения POST, который производитель называет Dr. Debug. Ещё левее и по-прежнему внизу платы разместились кнопки «Power» и «Reset».

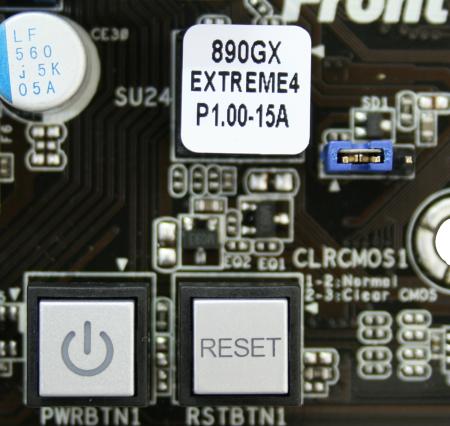

Там же рядом находится джампер обнуления BIOS и сама его микросхема, установленная в кроватке. Неподалёку, под слотом PCI расположились: три колодки для подключения шести устройств USB 2.0 и одна COM порта.
Ещё четыре разъёма USB 2.0 можно обнаружить на задней панели. Рядом с ними есть ещё два более современного стандарта USB 3.0. Их поддержку обеспечивает ещё один чип NEC D720200F1, распаянный с левого края платы.

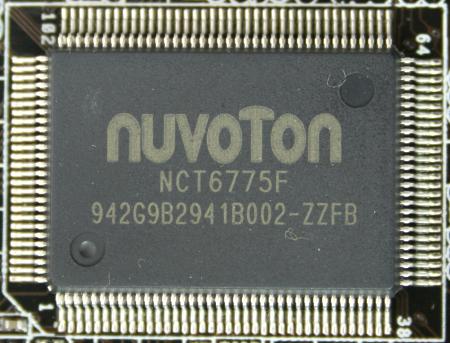

Ниже по левой стороне расположена микросхема контроллера ввода/вывода производства компании Nuvoton с маркировкой NCT6775F.

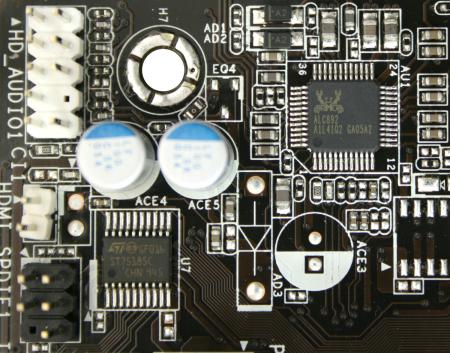

В левом нижнем углу обосновался восьмиканальный звуковой кодек, представленный чипом Realtek ALC892.
Рядом с ним разместились разъёмы для подключения аудио панели, SPDIF IN и OUT.

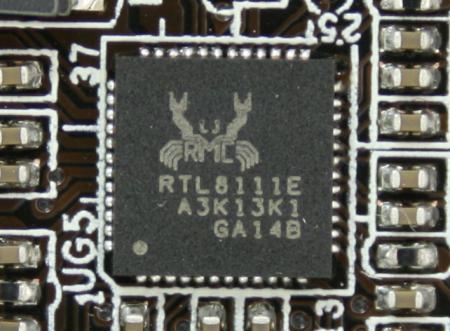

Какая современная плата может быть без гигабитного сетевого контроллера? Он представлен чипом Realtek RTL8111E.

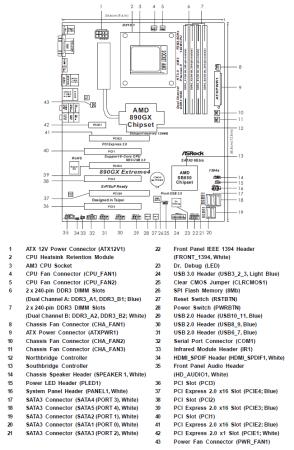

Его можно обнаружить на плате сзади гнезда RJ-45. Всё это, а также вентиляторные разъёмы можно посмотреть на прилагаемой схеме, которая есть в инструкции.

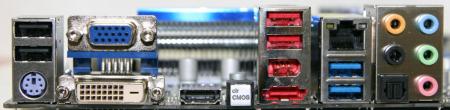

На задней панели ввода/вывода расположились следующие разъёмы:
- Один разъём PS/2 для клавиатуры;
- Четыре разъёма USB 2.0;
- Два разъёма USB 3.0;
- Один разъём IEEE1394;
- Один разъём eSATA;
- Один разъём D-SUB;
- Один разъём DVI;
- Один разъём HDMI;
- Один гигабитный сетевой разъём RJ-45;
- Пять аудиоразъёмов minijack;
- Один оптический S/PDIF Out коннектор;
- Кнопка ClrCMOS.
Технические характеристики
Поддерживаемые процессоры | AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940) Athlon II X4 / X3 / X2 и Sempron 140. |
Системная шина, частота | HyperTransport до 5.2 ГТ/с |
Системная логика | Северный мост: AMD 890GX Южный мост: AMD SB850 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3-800/1066/1333/1600/1800/1866 до 16 Гбайт |
Слоты расширения | 1x PCIe 2.0 x161x PCIe 2.0 x16 (аппаратно x8) 1x PCIe 2.0 x16 (аппаратно x4) 1x PCIe 2.0 x1 3x PCI Slot 2.2 |
Поддержка Multi-GPU | CrossFireX, Hybrid CrossFireX, 3-WAY CrossFireX, Quad CrossFireX |
Поддержка SATA/RAID | 5x SATA 6.0 Гбит порта - AMD SB850 RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | IDE - нет 1x eSATA (AMD SB850) |
Сеть | Realtek RTL8111е PCIe Gigabit Ethernet Controller |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 10x USB 2.0 (AMD SB850) |
USB 3.0 | 4x USB 3.0 (2 x NEC D720200F) |
IEEE-1394 | 2x 1394a (VIA VT6315N) |
Системный мониторинг | NUVOTON NCT6775F |
Питание материнской платы | ATX 24-pin 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 Клавиатура 1x D-Sub (VGA) 1x DVI-D 1x HDMI 4x USB 2.0/1.1 2x USB 3.0 1x S/PDIF Optical Out 1x IEEE 1394 1x RJ45 5x 3,5 мм Jack 1х ClrCMOS |
Фирменные технологии | True 333 Turbo UCC Dr. Debug AIWI Instant Boot Instant Flash Intelligent Energy Saver (IES) OC DNA OC Tuner True Blu-ray |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
