Возможности BIOS

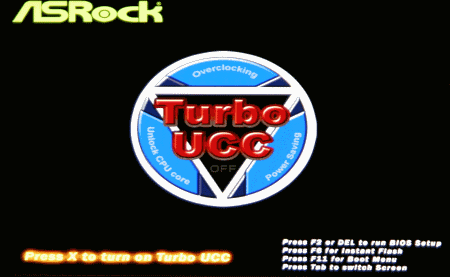

При запуске системы нас встречает уже привычная экранная заставка. Она свидетельствует о состоянии (вкл.\выкл.) встроенной функции UCC.
Для её активации необходимо нажать кнопку «X», о чём сообщает мерцающая надпись на экране. Кроме того, в правом нижнем углу приведён список дополнительных «горячих клавиш» и соответствующих им режимов загрузки. А мы по традиции нажимаем «Del» и перемещаемся в меню настроек BIOS. Попадаем на уже знакомую многим страницу Main.

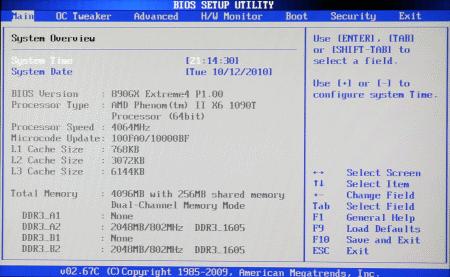

Параллельно, можно заметить, что как вся структура, так и внешний вид BIOS нам уже неоднократно встречались в платах производства ASRock. Отчасти потому, что он основан на коде AMI. Итак, на открывшейся странице можно установить дату и время, а также лицезреть краткую информацию о компонентах системы. Следующей вкладкой основной полоски меню сверху идёт OC Tweaker.
реклама

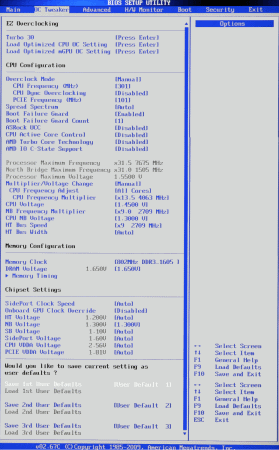

На этой странице производятся установки частот, напряжений и режимов работы памяти процессора и встроенного видеоядра. В самом верху расположен раздел автоматического разгона, который состоит из трех пунктов. Первый – Turbo 30, аналог функции Turbo 50 в ASRock 880G Extreme3. Нижние два пункта – это предустановленные значения, при выборе которых система автоматически подберёт необходимые частоты и напряжения.
Далее идёт раздел CPU Configuration, где есть пункты с изменениями множителя, коэффициентов NB и HT, а также установки напряжений. Помимо них там же присутствуют функции: разблокировки, управления ядрами и Turbo Core.
Ещё ниже идёт раздел, посвящённый оперативной памяти. Здесь есть пункт Memory Timing, который является ссылкой на отдельную страницу с одноимённым названием.

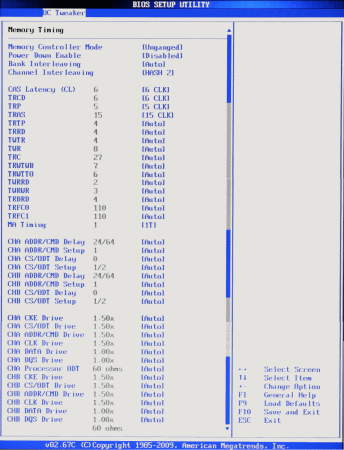

На ней огромное количество установок таймингов и субтаймингов. Но вернёмся обратно и продолжим изучение страницы OC Tweaker. Следующий раздел называется Chipset Settings. В нём содержатся пункты по настройке частот интегрированного графического видеоядра, SidePort памяти и напряжений на различных компонентах системы. К слову сказать, изменения всех их значений производятся в следующем диапазоне:
- CPU Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
- CPU NB Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
- DRAM Voltage (от 0.987 до 1.547 В с шагом 0.07 В и от 1.561 до 1.995 В с шагом 0.014 В);
- HT Voltage (от 1.2 до 1.820 В с шагом 0.010 В);
- NB Voltage (от 1.108 до 1.794 В с шагом 0.0125 В);
- SB Voltage (от 1.10 до 1.40 В с шагом 0.1 В);
- SidePort Voltage (от 1.50 до 1.80 В с шагом 0.1 В);
- CPU VDDA Voltage (2.56 В, 2.7 В);
- PCI-E VDDA Voltage (1.81 В, 1.92 В).
В самом нижнем разделе есть три профиля для сохранения настроек.
Переходим к изучению следующей вкладке основного меню, которая называется Advanced.
реклама

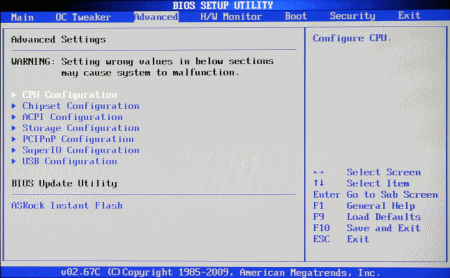

На этой странице преимущественно все пункты являются ссылками. Исключением в очередной раз является последний – ASRock Instant Flash, который запускает встроенный прошивальщик BIOS. Первый пункт – CPU Configuration, перемещает нас на страницу с тем же названием.

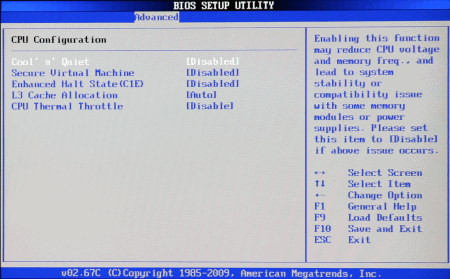

Здесь производится включение/выключение дополнительных функций процессора, связанных с энергосберегающими и другими технологиями. Следующей ссылкой в окне Advanced идёт Chipset Configuration, а открывшаяся страница называется Chipset Setting.

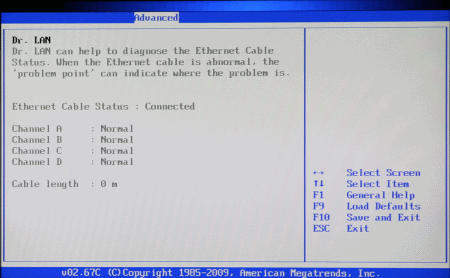

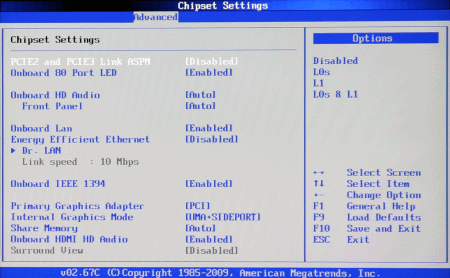

На ней осуществляется настройка периферийных устройств, таких как: контроллер IEEE1394, звуковой кодек, интегрированный сетевой адаптер. Для последнего предусмотрена специальная тестовая утилита Dr. LAN.
Её смысл заключается в измерении длины кабеля и нахождении обрывов. А ещё на странице Chipset Setting производится выбор режимов работы графического адаптера. Снова возвращаемся в окно Advanced и выбираем следующую ссылку – ACPI Settings.

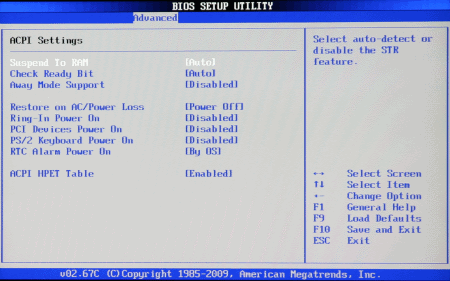

Здесь настраиваются функции сна и пробуждения системы от различных периферийных устройств. Далее, на странице Advanced следует ссылка Storage Configuration.

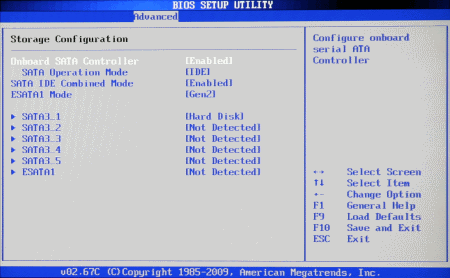

Она отправляет нас на экран, посвящённый настройке накопителей и режимов работы SATA контроллера. Последняя ссылка в меню Advanced называется USB Configuration.
На этой странице производятся настройки USB контроллеров. Переходим к изучению следующей вкладки основного меню, которая называется H/W Monitor.
реклама

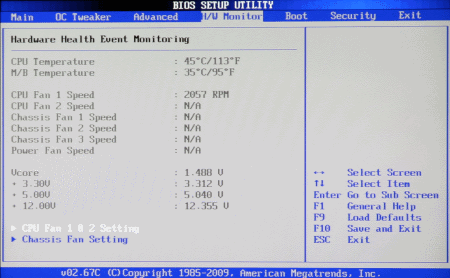

Как ясно из названия, в ней осуществляется мониторинг системы и управление вентиляторами. Чередует его вкладка Boot.

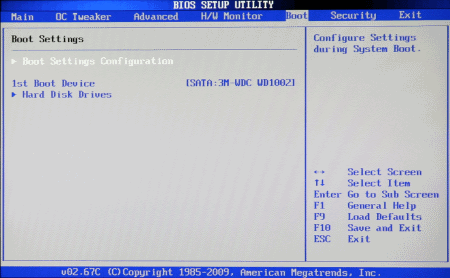

Здесь настраиваются дополнительные опции и режимы загрузки. Завершает основное меню BIOS вкладка Exit.

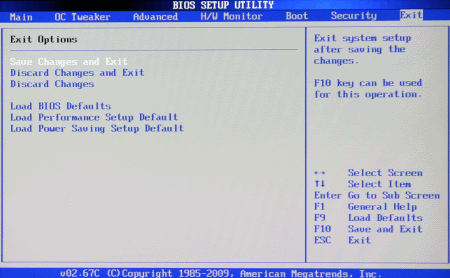

По традиции, здесь сохраняются параметры или осуществляется выход без сохранения.
Ещё раз отметим, что структура очень похожа на BIOS`ы ранее рассмотренных плат производства ASRock. Настроек по части разгона достаточно много, но то, как они повлияют на окончательный итог, станет окончательно понятно по результатам тестирования.
Тестовый стенд
Тестирование материнской платы ASRock 890GX Extreme4 проводилось на следующей конфигурации:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASRock 890GX Extreme4, версия BIOS P1.00
- Память: Два модуля из комплекта Kingston 16000D3ULT1K3/6GX (3х2 ГБайт 2000 МГц DDR3 8-8-8-24 при 1.65 В);
- Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).
Проверка разгона

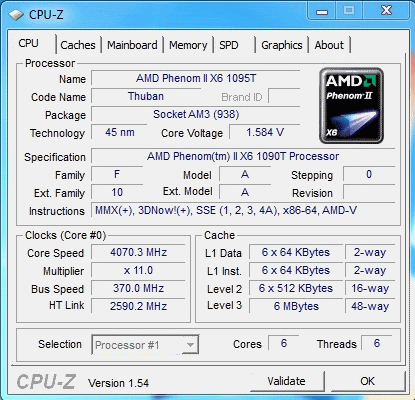

Поскольку незадолго до ASRock 890GX Extreme4 я тестировал 880G Extreme3, а изменения показались мне малозначительными, то вполне естественно, что были установлены те же значения. А вот результат подкачал. Плате покорилась частота только в 370 МГц.
Предупреждая освистывание и запуск помидоров, скажу, что после выставления всех таймингов памяти на максимум удалось достичь только 5 МГц прибавки.
Напряжения были установлены следующим образом:
- CPU Voltage - 1.4500 В;
- CPU NB Voltage - 1.3500 В;
- DRAM Voltage - 1.685 В;
- HT Voltage - Auto;
- NB Voltage - 1.500 В;
- SB Voltage - Auto;
- SidePort Voltage - Auto;
- CPU VDDA Voltage - Auto;
- PCI-E VDDA Voltage - Auto.
Остался тот же самый баг с частотой в 300 МГц по шине. Прибавились баги с встроенным контроллером памяти и таймингами памяти. В частности, маленькие тайминги типа 6-6-6-15-1T работают на частоте 1605, а при 7-7-7 или 8-8-8 материнская плата не заводится и замирает с кодом ошибки D5. Ситуация заметно улучшилась после изъятия одного модуля и, как следствие, работы системы в одноканальном режиме.

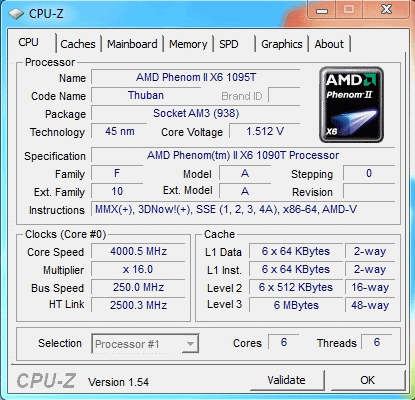

С разгоном процессора тоже оказалось не всё так радужно. Прежняя частота, достигнутая на ASRock 880G Extreme3, не покорилась при любых настройках памяти и напряжениях. Пришлось долго экспериментировать и подбирать нужные значения. Ими оказался вот такой скромный результат.
Теперь система была абсолютно стабильна. Однако никак не получилось отключить режим Cool & Quiet. С видеоядром повезло больше, оно стабильно функционировало на частоте 1000 МГц, но вот память SidePort разогнать не удалось. На мой взгляд, это достижение меркнет на фоне плохого разгона процессора. Можно бы всё свалить на кривой BIOS, ведь это первая его ревизия для тестируемой платы, однако он вышел позже, чем последний для ASRock 880G Extreme3.
