Проверка разгона
Прежде чем прейти к разгону, поделюсь одним моментом из общения с этой платой. Попала она ко мне на тестирование с самым первым BIOS`ом. И попытался я его обновить. Встроенных средств в самом BIOS нет. Утилита для обновления не устанавливалась. Остался последний вариант - DOS. Загрузочная флешка создана, последняя версия скачана и записана. Загружаю DOS, шью утилитой, идущей вместе с BIOS. Процесс закончился. Перезагрузка и ... Та-да! Плата сдохла. Как вам такой расклад?
Да, я не исключаю собственную криворукость, но этот процесс многие пользователи так или иначе проделывают, поэтому производитель должен предусмотреть возможность безопасного обновления микропрограммы в домашних условиях. Ситуация очень неприятная, тем более что железо я брал рабочее, а отдавать пришлось труп. В связи с этим обзор изрядно затянулся, успел обновиться тестовый стенд. Да и подоспела свежая прошивочка. Так вот, первым делом, что я сделал, получив обратно мамку, прошил её снова, но уже из-под Windows фирменной утилитой FOX Live Update. Было конечно стремновато, но процесс прошёл успешно и с версии BIOS 994F1P05 я перешился на 994F1P06.

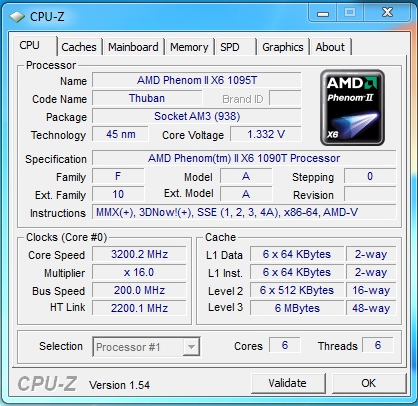

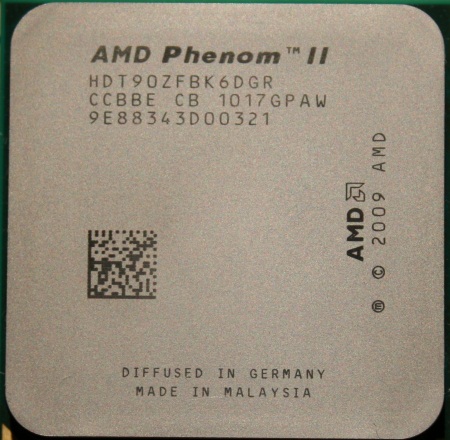

Как видно из скриншота, тестовый стенд по многочисленным просьбам обзавёлся процессором Phenom II X6 1090T.
реклама
Модернизация стенда коснулась и видеокарты, как следствие, пришлось заменить блок питания на более мощный и эффективный.
Итак, переходим к разгону. Жарко, в Moscow-city 35°, в квартире 33. Пот течёт градом. Какой тут может быть разгон? Но разгона нет и так! Плата не позволяет разогнать процессор ни на 1 (один) МГц. Это полное фиаско. Я в шоке. Как и что бы я не делал в BIOS, плата стабильно загружает процессор с коэффициентом 4. Причём подобный "глюк" наблюдался и на прошлой версии микропрограммы. Я решил что-либо сделать с AMD Overdrive, да не тут-то было. В общем, отчаявшись, я подумал вообще не писать про разгон. Ну не пошло и всё тут.

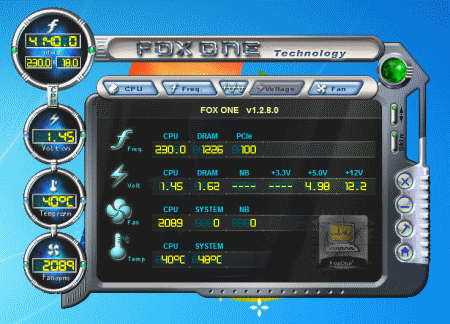

И тут мне пришла в голову мысль использовать фирменный софт - FOX ONE. Это утилита, которая работает прямо в операционной системе и позволяет осуществлять функции мониторинга и разгона.
Сразу запускаю, шалости ради, авторазгон. Утилита почему-то отображает турбо коэффициент 18 вместо штатного 16 и относительно него производит умножение на частоту шины, которая постепенно увеличивается и доходит до отметки 233 МГц. Тут система зависает и спасает только Reset. После перезагрузки и запуска утилиты, она сообщает, что максимальная частота разгона шины 233 МГц. Установив же это значение, система снова оказалась нестабильной. Тогда я выставил 230 МГц и уже гонял Linx.

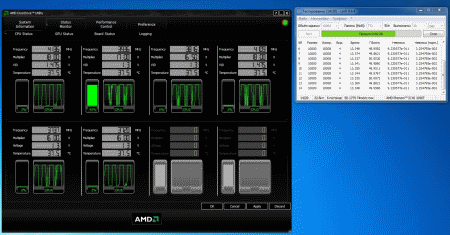

Во время теста я запустил Overdrive и решил взглянуть, на какой частоте проходит тесты процессор?
реклама
Оказалось, что часть ядер работает с Turbo. К сожалению, выключить его на этой плате невозможно. Поэтому все тесты проходятся в таком режиме, а именно с рабочим Turbo.
Производительность, тепловой режим и энергопотребление
Тестирование Foxconn A9DA-S проводилось на открытом стенде при комнатной температуре 33°C в следующих режимах:
- AMD Phenom II X6 1090T @ 3200 (16x200), турбо режим 3600 МГц (18х200), память 1066 МГц, тайминги 7-7-7-20-1Т, коэффициенты HT - x11, NB - x10;

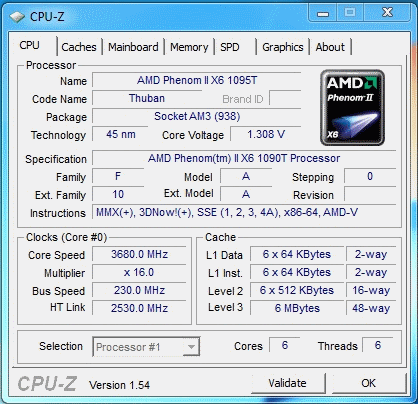

- AMD Phenom II X6 1090T @ 3680 (16x230), турбо режим 4140 МГц (18х230), память 1226 МГц, тайминги 7-7-7-20-1Т, коэффициенты HT - x11, NB - x10.
Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения.
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, МБайт/с
Включите JavaScript, чтобы видеть графики
Memory write, МБайт /с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, ГБайт/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
КБайт/с
Включите JavaScript, чтобы видеть графики
Встроенное видеоядро было решено не тестировать, потому что подобные тесты проводились уже неоднократно. Комментируя результаты, нельзя не отметить, что польза от разгона всё-таки есть. Также очевидно, что сильная сторона многоядерных процессоров - это многопоточные приложения. Ещё одним моментом достойным внимания является работа технологии Turbo Core, наиболее заметная в однопоточных приложениях, таких как Super Pi.
Переходим к рассмотрению теплового режима. Тесты проводились при комнатной температуре 33°C без дополнительного охлаждения.
Температура радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора северного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температуры высокие, но жара, которая стоит в городе, не способствует нормальному отводу тепла. Но, несмотря ни на что, система работает стабильно. Жёсткий диск во время тестирования прогрелся до 60°C, а видеокарта под нагрузкой Furmark`а прогревалась до 100°C.
Переходим к изучению потребления энергии. В тестовом стенде основным потребителем является видеокарта на базе nVidia GTX470, из-за неё и пришлось заменить блок питания на более мощный.
Потребление энергии
без нагрузки, ВаттВключите JavaScript, чтобы видеть графики
Потребление энергии
3DMark 06 игровые тесты, ВаттВключите JavaScript, чтобы видеть графики
Потребление энергии
3DMark 06 тесты процессора, ВаттВключите JavaScript, чтобы видеть графики
Потребление энергии
OCCT 3.1.0, ВаттВключите JavaScript, чтобы видеть графики
Наибольшее потребление энергии наблюдается в игровых приложениях, что объясняется повышенными аппетитами видеоадаптера. Если сравнивать значения процессорных тестов с 4-х ядерным аналогом, то разница не столь существенна, как от замены ATI HD 5850 на nVidia GTX 470.
Foxconn предлагает пользователям своей продукции пару фирменных утилит по обновлению и настройке/мониторингу. Первая - FOX Live Update, обеспечивает функцией обновления БИОСа и драйверов. Вторая же - FOX ONE, является фактически единственным инструментом для разгона, и, помимо всего прочего, обеспечивает функции мониторинга.

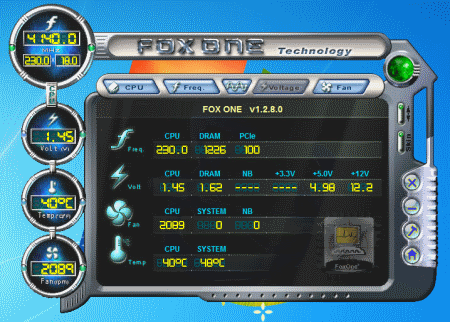

Запустив программу, сразу открывается панель мониторинга. В левом верхнем углу, в круге, отражаются значения коэффициента умножения процессора (почему-то Turbo), а также частоты: результирующая и шины. Ниже, с левой стороны, в чуть меньших окружностях приведены показатели: напряжения, подаваемого на ядра, температур и скорости вращения вентилятора. По центру расположено окно. Вверху красуется надпись FOX ONE и текущая версия приложения. Ниже, отображаются более расширенные значения частот, напряжений, температур и показаний оборотов кулера. Сверху этого окна расположены кнопки: CPU, Freq, диаграмма, Voltage и Fan. Нажав первую, открывается страничка лаконичного содержания.

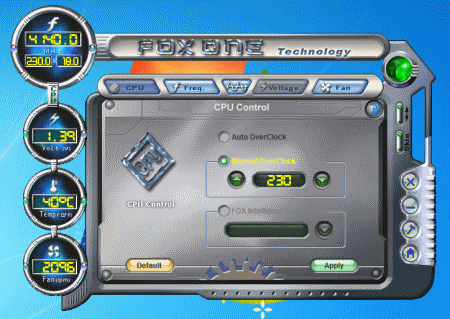

Да, не густо. Авторазгон и установка частоты вручную. Нижний пункт - FOX Intelligent Stepping не активен. Следующая кнопка – Freq., открывает похожее окно с той лишь разницей, что там можно установить значение только частоты шины PCI-e (по умолчанию 100 МГц). Следующая кнопка с синусоидой открывает график мониторинга компонентов. Сверху можно выбрать объект наблюдения и переместится на соответствующую страницу.
реклама
Комментировать здесь особо нечего, всё интуитивно понятно и наглядно. Следующая кнопка Voltage не активна. Так что произвести регулировку напряжений не представилось возможным. Далее идёт кнопка Fan, которая открывает страницу с настройками процессорного вентилятора.

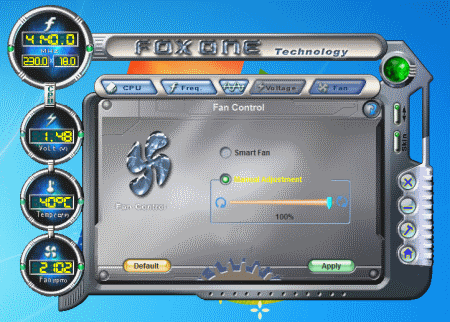

Здесь все весьма аскетично. Буквально пара пунктов: автоматический или ручной режим. В качестве последнего выступает бегунок, с помощью которого в процентном соотношении выставляются обороты вентилятора. Конечно, данная утилита выглядит убого и функционал её недостаточно велик, но в данном случае она оказалась палочкой-выручалочкой для осуществления какого-то «подобия разгона».
Встроенный звук
За звук отвечает восьмиканальный кодек Realtek® ALC888. Субъективное прослушивание музыки, фильма с дорожками 5.1 и через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 каких-либо изъянов не выявили. Ничего фантастического встроенный звук не демонстрирует, да и требовать от него высокого качества звучания не приходится.
Заключение
Что за продукт перед нами? Какова его рыночная ниша? Сложно ответить сразу. Внешне Foxconn A9DA-S выгладит симпатично. Начинка не вызывает удивления на фоне конкурирующих решений. Программная часть откровенно слаба и «сыровата». Нет полной поддержки новых процессоров на ядре Thuban. BIOS – самое слабое звено этой платы, и не понятно, почему производитель вот уже шесть версий кряду не может сделать его должным образом работоспособным. Таким образом, плата подойдёт нетребовательному пользователю, который ко всему ещё любит по…возиться с устройством (или потомственному шаману для обрядов с бубнами). Всякий остальной найдёт своим ~4000 руб. другое применение.
Выражаем благодарность:
- Компании Foxconn за предоставленную на тест материнскую плату Foxconn A9DA-S.
