Обзор материнской платы Foxconn A9DA-S (страница 2)
реклама
Технические характеристики:
Поддержка процессоров | AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940) Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | до 5.2 ГТ/с |
Набор логики | Северный мост: AMD 890GX Южный мост: AMD SB850 |
Поддерживаемая память | 4 DDR3 DIMMs (240 pin / 1.5 В) Double-Channel DDR3 1066 / 1333/ 1600 (ov), до 16 ГБайт |
Сеть | Gigabit LAN Atheros 8131M-AL1E |
Звук | HD Audio Realtek ALC888 до 8-каналов аудио |
SATA 3 | SATA1~6 порты от AMD SB850 |
RAID | SATA1~6 RAID 0/ 1/ 10/ от AMD SB850 |
IEEE1394 | VIA 6308P 2 x 1394a (1 на плате; 1 на задней панели) |
Контроллер ввода/вывода | ITE IT8721F |
Разъемы | Задняя панель:
|
Слоты | |
Фирменные технологии Foxconn | FOX ONE FOX Live Update |
Форм-фактор | ATX |
Габариты, мм | 305 х 244 |
Возможности BIOS

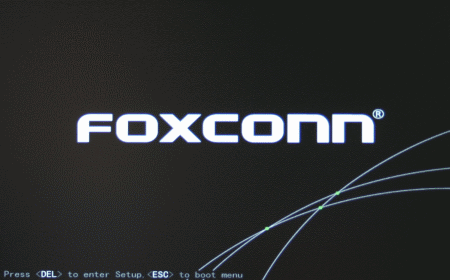

При загрузке на экране появляется фирменный логотип. Это стало уже своего рода нормой для производителей.
Мы можем видеть, что Foxconn сделала очень лаконичную заставку. Далее, как обычно, нажимаем Del и попадаем в меню настройки BIOS.
реклама

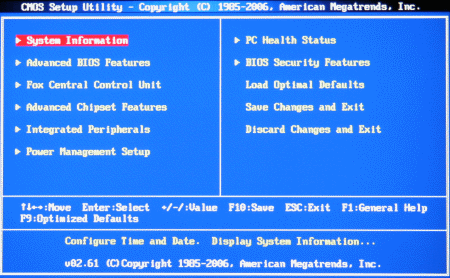

Он основан на коде AMI и выглядит традиционно, разве что только названия разделов названы иначе. Итак, на основной странице мы видим две колонки по несколько пунктов, практически каждый из которых это переход на другой раздел, где и осуществляются настройки. Первой идёт System Information.

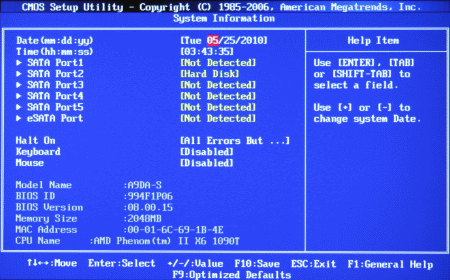

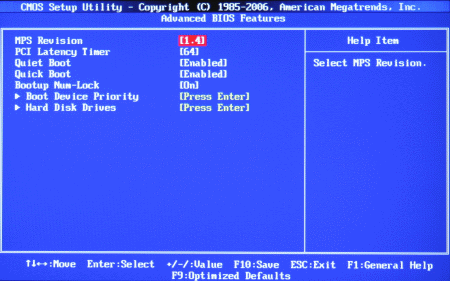

На открывшейся странице устанавливается время, дата, режим оповещения об ошибках. Помимо этого здесь отражается часть информации о системе. Следующим пунктом основного меню - Advanced BIOS Features.
Первой строкой предлагается выбор версии MPS. Далее устанавливаются задержки таймера шины PCI и несколько опций загрузки, среди которых включение/отключение клавиши Num Lock. Вернувшись обратно в основное меню, переходим к третьему разделу - FOX Central Control Unit.

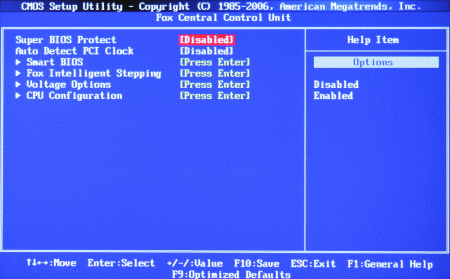

Так с ходу и не поймёшь о чём речь, но (тише едешь…) очевидно, что здесь-то и осуществляются основные настройки платы. И, действительно, вот основные разделы по настройке частот и напряжений. В самом начале два пункта: Super BIOS Protect и Auto Detect PCI Clock. Первый из них отвечает за защиту BIOSа от ... (остаётся только догадываться чего: интервентов, террористов), второй активирует/деактивирует автоматическое определение частоты шины PCI. А вот за ними уже идут разделы, которые открывают одноимённые страницы настройки. И первым таким, но третьим сверху, является Smart BIOS.
реклама

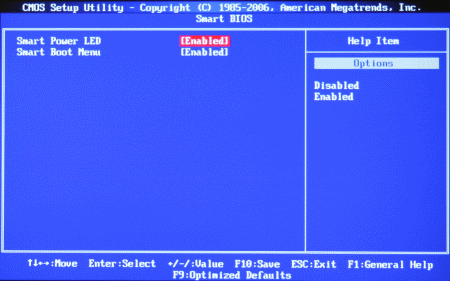

На открывшейся странице два пункта. Первый из них - Smart Power Led, где активируется/деактивируется данная технология. Суть её состоит в том, что индикатор Power на корпусе исполняет роль диагностического устройства, конкретнее - есть ряд последовательностей, в которых он горит или мигает определённым образом. Поэтому данный индикатор позволяет выявить ту или иную проблему при загрузке компьютера. По сути, это является упрощённой формой "пищалки" материнской платы, которая также во время прохождения POST сигнализирует о разных неисправностях. Следом идёт пункт включения/выключения меню загрузки, которое активируется по нажатию кнопки Esc на экране с логотипом. Выходим из этого меню и выбираем следующий пункт на странице FOX Central Control Unit - FOX Intelligent Stepping.

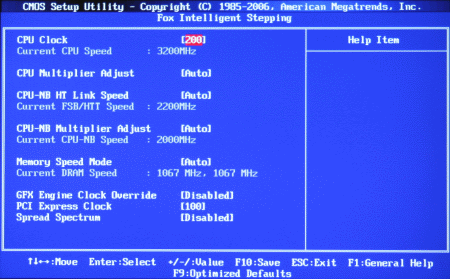

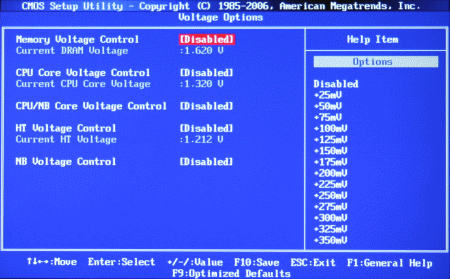

Открывается страница с настройками частот, коэффициентов, таймингов памяти. Помимо этого здесь есть пункт GFX Engine Clock Override, который позволяет установить частоты интегрированного видеоядра. Возвращаемся назад и выбираем следующий пункт - Voltage Options. Название красноречиво говорит само за себя, именно здесь осуществляется установка напряжений на компонентах платы.
Диапазон регулировок производится в следующих диапазонах:
- Memory Voltage Control (от +25 мВ до +400 мВ с шагом 25 мВ);
- CPU Core Voltage Control (от +20 мВ до +600 мВ с шагом 20 мВ);
- CPU/NB Core Voltage Control (от +20 мВ до +600 мВ с шагом 20 мВ);
- HT Voltage Control (от +25 мВ до +400 мВ с шагом 25 мВ);
- NB Voltage Control (от +40 мВ до +280 мВ с шагом 40 мВ).
Параметров не так много, но зато все основные. Снова выходим назад и открываем последний пункт в меню FOX Central Control Unit, который называется CPU Configuration.

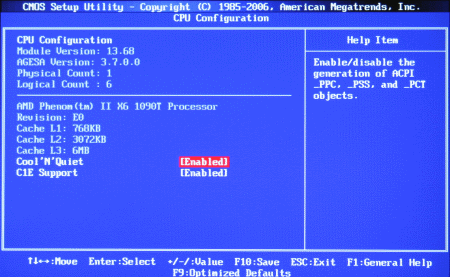

Название слишком громкое для этого меню, потому что из настроек всего два пункта и те отвечают за режимы энергосбережения, а именно включение/отключение Cool'n'Quiet и C1E Support. Всё остальное - это информация о процессоре. Поражает отсутствие настроек технологии Turbo Core. Также нет и функции разблокировки процессора. Продолжим изучение BIOS, для чего вернёмся в основное меню и выберем следующий по порядку пункт, это - Advanced Chipset Features.
На этой странице производятся настройки памяти, в частности, выбор режима ganged или unganged и таймингов. Ниже есть ряд пунктов для настройки интегрированного видеоадаптера - установка частот его ядра и интегрированной микросхемы памяти. Далее в главном меню идёт строка Integrated Peripherals.

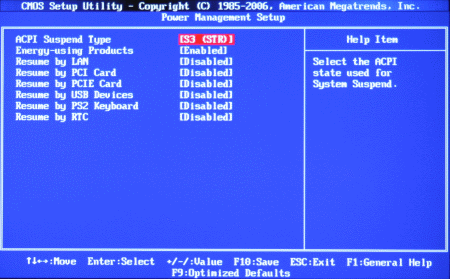

Она открывает страницу с одноимённым названием, на которой можно включить и выключить различные периферийные устройства, такие как контроллеры шин USB, IDE, IEEE1394, а также сеть и звук. Следующий пункт основного меню - Power Management Setup.
Здесь настраиваются режимы энергосбережения, а также пробуждения системы от сигнала внешнего устройства. Это последний пункт левой колонки, а в правой первым расположен PC Health Status.
реклама

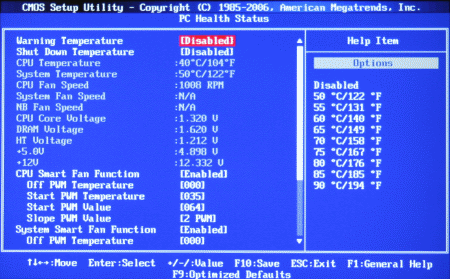

Этот встроенный "доктор Айболит" позволяет осуществлять мониторинг температур и напряжений. Вдобавок он предлагает задать значения температур, при достижении которых будет подаваться сигнал или произведено отключение системы. Помимо всего прочего, на этой странице есть пункты для управления тремя PWM вентиляторами. Последним пунктом на основной странице, в котором есть подменю, является BIOS Security Features.
Здесь устанавливается пароль на BIOS.
Кратко подводя итоги, хочется отметить, что настройками BIOS Foxconn A9DA-S не богат, но ведь дело не в богатстве, а в практическом умении точно выставлять значения, которые способствуют разгонному потенциалу.
Тестовый стенд
Тестирование материнской платы Foxconn A9DA-S проводилось в компании следующих компонентов:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: Foxconn A9DA-S версия BIOS 994F1P06;
- Память: Corsair TWIN3X2048-1333C9DHX (2х1 ГБайт 1333 МГц DDR3 9-9-9-18 при 1.6 В);
- Видеокарта Gigabyte GV-N470D5-13I-B (nVidia GTX470, частота чипа 607 МГц, частота памяти 3348 МГц, объем памяти 1280 МБайт) версия драйвера 258.96;
- Жёсткий диск: Western Digital WD1002FAEX (1 ТБ);
- Информационная панель: Zalman ZM-MFC2;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).
