Обзор и тестирование материнской платы MSI X58M (страница 3)
реклама
Тестовый стенд и методика тестирования
- Материнская плата: MSI X58M (BIOS 3.2);
- Процессор: Intel Core i7-920 (2666 МГц, LGA1366);
- Система охлаждения процессора: Cooler Master Hyper N620;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 3x2 Гбайта, трехканальный режим);
- Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference)
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- ATI Catalyst 10.5;
- CPU-Z 1.5.4;
- Linpack x64 в оболочке Linx 0.6.5 (при проверке стабильности использовалось 2048 Мбайт оперативной памяти).

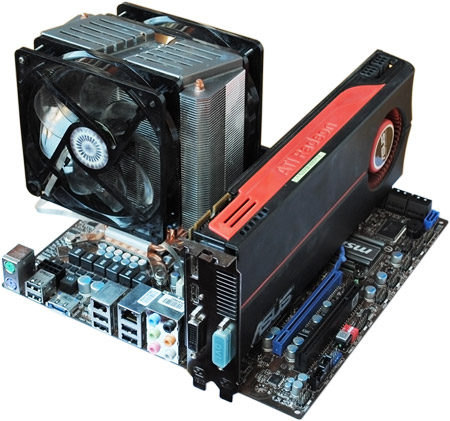

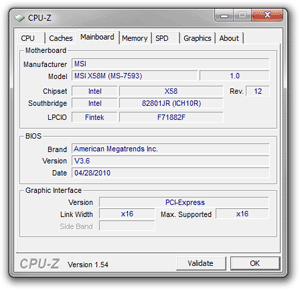

В дополнение приводится фото собранного стенда и скриншоты CPU-Z:
реклама
Разгон
Итак, приступим. Открывает тестирование как всегда поиск максимальной частоты BCLK при сниженном множителе. Учитывая невысокую стоимость платы, было опасение, что и 200 МГц по BCLK будет покорить ох как непросто.

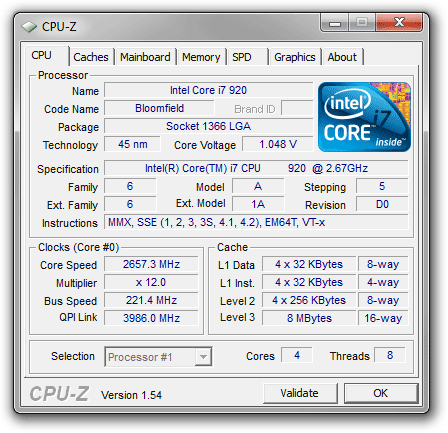

MSI X58M полностью развеяла это недоверие, последовательно загрузив операционную систему на частотах 200-205-210-215 МГц. После небольшого поднятия напряжений питания QPI и северного моста (второе скорее по привычке, особой нужды в этом нет) победное шествие было продолжено, 225 МГц были взяты легко и непринужденно. Маленькими шажками по одному МГц была покорена частота 228 МГц, после чего плата отказалась запускать ОС, несмотря ни на какие ухищрения. Путем постепенного снижения частоты было найдено стабильное значение, на котором систем уверенно выдерживала пытки Linpack. 221 МГц - великолепный результат не только в классе бюджетных плат, но и в «абсолютном зачете».
А дальше началось форменное безобразие. В хорошем смысле. Из спортивного интереса система была загружена на указанных настройках еще раз (BCLK=221), но множитель процессора был выставлен в положение x21 (максимальное значение). На успех не рассчитывали – даже напряжение питания процессора было выставлено не на максимум, а составляло 1,33 В (произвольно выбранное значение). Старт!

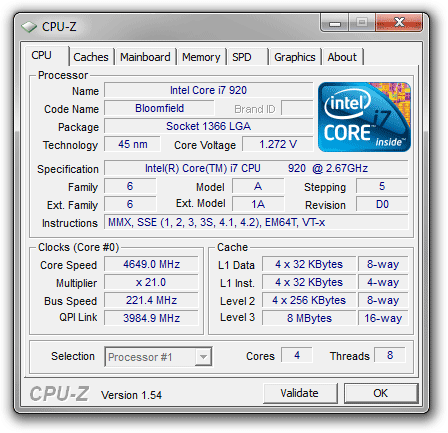

Система, вопреки ожиданиям, не зависла через пару секунд, а деловито принялась загружать операционную систему. Автору даже удалось увидеть рабочий стол, правда, сразу же после этого выскочил синий экран смерти, но ведь у нас еще есть запас по напряжению питания CPU. После повышения его до 1,4 В система отлично загрузилась. Так был достигнут рекорд частоты стендового процессора с использованием воздушного охлаждения - 4650 МГц.

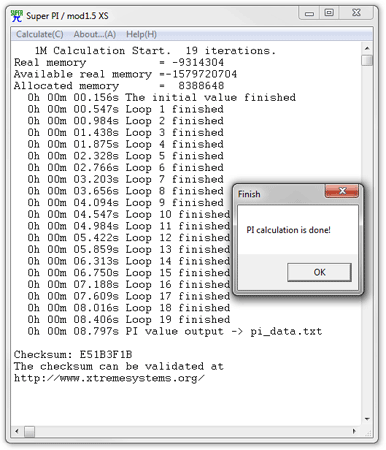

Более того, автор обновил свой личный рекорд в Super Pi Mod 1M. Core i7-920 на частоте 4650 МГц справился с расчетами всего за 8,797 с.
реклама
«Обнаглевшая» материнская плата даже умудрилась оставаться стабильной при тестировании в Linpack… Пусть и на протяжении всего нескольких минут. Дальше банально перестало хватать охлаждения процессора, да и просто уж очень высоко мы забрались.
Что ж, будем спускаться с небес на землю и искать частоту, пригодную для постоянного использования. Вначале казалось, что удастся зацепиться на значении 215x20 МГц и получить «красивый» результат 4300 МГц. Система оказалась условно стабильна при таких настройках, но Linpack все-таки отправляет ее в нокаут через 10-15 минут теста. Пришлось спуститься еще чуть ниже – частота 4250 МГц оказалась гораздо более стабильной. По крайней мере, за 60 минут теста «уронить» систему не удалось.
В ходе проверки стабильности на столь высокой частоте процессор был прогрет до 92 градусов по самому горячему ядру. Это позволяет утверждать, что при использовании «суперкулера» из связки MSI X58M + Intel Core i7-920 можно выжать еще больше. Плохо другое – перегревалась и сама плата. Температура чипсета доходила до 78 градусов, южного моста до 104 (!), замеры температуры системы питания процессора не проводились, но пальцем до них дотронуться было нельзя совершенно точно. Остается только вопрошать производителя, как можно было выпустить столь удачную с точки зрения разгона плату и так ужасно испортить ее, не оснастив нормальными радиаторами. Автор убежден, что MSI M58X спокойно можно использовать при частоте процессора 4250-4300 МГц в режиме 24/7. Вот только, сколько проживет перегретая плата в закрытом корпусе, когда даже на открытом стенде от нее исходит отчетливый запах паленого пластика?
Необходимое примечание. При покупке платы обязательно следует сразу обновить BIOS. Установленный по умолчанию BIOS v 1.2 работает с ошибками, в меню могут быть недоступны некоторые функции, плата при разгоне работает нестабильно. После обновления BIOS до версии 3.6 перечисленные проблемы исчезли полностью.
Дополнительное программное обеспечение
В завершение обзора стоит вкратце рассмотреть пару интересных утилит, обнаружившихся на дополнительном компакт-диске MSI Extras. Тем более что мы обещали отыскать интересные технологии и «фишки» платы, к которым данное ПО, несомненно, относится.
Во-первых, внимание привлекает Overclocking Center – программа для разгона системы в среде Windows. Такие утилиты есть у всех ведущих производителей, например у ASUS это TurboV, а у Gigabyte – EasyTune. Вариант от MSI, по субъективному мнению автора, вышел одним из самых удачных.
Основная навигационная строка программы содержит две вкладки: System Info и D.O.T.
Первая может по информативности потягаться с самим CPU-Z, здесь можно найти подробные характеристики материнской платы, процессора и оперативной памяти.

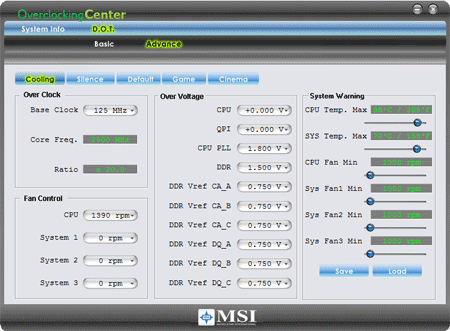

Вторая – D.O.T. – отвечает за разгон. Здесь можно задать частоту BCLK и отрегулировать все напряжения, доступные в BIOS. Регулировке не поддаются разве что множители CPU и DRAM, впрочем, такими возможностями не обладает ни одна утилита конкурентов. Настройки раздела Fan Control позволяют гибко управлять работой вентилятора по нескольким алгоритмам. Главная особенность программы, - наличие пяти профилей настроек разгона: Cooling, Silence, Default, Game, Cinema. Конечно, само по себе это неудивительно, сохранять профили умеет и ASUS TurboV. Однако здесь возможности шире – помимо частот и напряжений можно задать обороты вентилятора. Плюс профили не надо долго загружать, их можно просто выбирать из списка. Таким образом, мы получаем удобный инструмент для регулировки производительности и шумности системы: перед игрой одним щелчком можно достичь 4000 МГц и увеличить обороты вентиляторов, а при просмотре фильма снизить частоты и напряжения, одновременно сделав систему бесшумной.

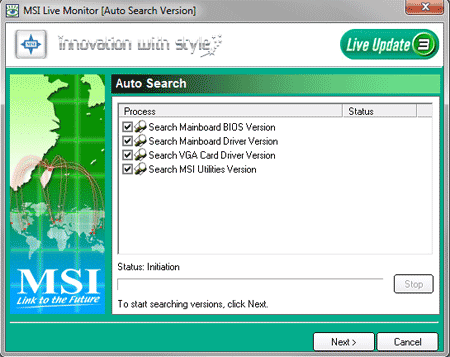

Другая любопытная утилита называется MSI Live Update. На скриншоте ниже приведено изображение ее основного экрана MSI Live Monitor. В двух словах - эта программка существенно упрощает жизнь пользователям, которые стремятся использовать только свежие версии BIOS и драйверов. Программа по запросу пользователя или по заранее составленному расписанию (например, раз в месяц) проверяет наличие новых версий BIOS материнской платы, вспомогательных утилит и драйвера видеокарты. Далее утилита либо рапортует о наличии обновлений, либо скачивает все автоматически и предлагает установить.
реклама
Итак, после рассмотрения дополнительного ПО от MSI, мы заканчиваем охоту за фирменными «фишками» платы. Честно говоря, нашлось их не так много: навскидку вспоминается энергосберегающая технология Green Power, не очень удачная идея с переключателем BCLK, установленным прямо на плате, да HDD Backup, которая на самом деле ничем не отличается от сторонних программ резервного копирования.
Заключение
Итак, по итогам исследования можно выделить следующие сильные и слабые стороны материнской платы MSI X58M.
Плюсы:
- Достаточное количество настроек и удобная организация BIOS для разгона системы.
- Выдающиеся по меркам данной ценовой категории и форм-фактора разгонные возможности.
- Поддержка ATI Crossfire и nVidia SLI (что нечасто встречается на бюджетных платах).
- Удачное расположение конструктивных элементов платы, свободное околосокетное пространство.
- Комплект поставки, где есть все необходимое для эксплуатации платы.
Минусы:
- Отвратительная система охлаждения всех элементов платы. Только чипсет чувствует себя относительно нормально, мосфеты системы питания процессора и южный мост перегреваются.
- Отсутствие поддержки перспективных интерфейсов SATA 6 Гбит/c и USB 3.0. Незначительный минус, так как эти интерфейсы не встречаются и на других платах данной ценовой категории.
Помимо этого к минусам можно отнести недостаточное количество слотов расширения. Но это является особенностью всех материнских плат формата Micro-ATX и не может рассматриваться как слабое место именно MSI X58M. С другой стороны, при сборке компактной системы малые габариты платы могут оказаться очень кстати.
В целом MSI X58M оставила у автора приятное впечатление. По комплексу потребительских характеристик она вполне может потягаться с куда более дорогими ASUS Rampage Gene. Конструкция системы охлаждения, конечно, существенный просчет производителя, но его можно «вылечить», самостоятельно наклеив на мосфеты небольшие радиаторы и организовав грамотный обдув проблемных зон.
Выражаем благодарность:
- Компании MSI за предоставленную на тест материнскую плату MSI X58M.
