Технические характеристики
Поддерживаемые процессоры | Все процессоры Intel Core i7 в исполнении LGA1366 |
Системная логика | North Bridge: Intel® X58 chipset South Bridge: Intel® ICH10R/ ICH10 (optional) chipset |
Оперативная память | DIMM, DDR3, 6 модулей памяти по 1, 2, 4 Гбайта (максимальный объем 24 Гбайта), трехканальный режим Поддерживаемые частоты: DDR3-800/1066/1333 МГц материнская плата может использовать расширенные профили работы памяти (XMP) |
Слоты расширения | 2x PCI Express 2.0 x16 1x PCI Express 2.0 x4 1x PCI (3.3 V/ 5 V PCI bus Interface) |
Режимы работы видеосистемы | PCIe 2.0 16x; 16x+16x поддержка ATI CrossFire и nVidia SLI |
Разъемы под накопители | 6 разъемов SATAII (SATA1-6), аппаратное обеспечение: Intel® ICH10R/ ICH10 (optional) 1 разъем SATAII (SATA7), аппаратное обеспечение: JMicron® JMB363 1 E-SATA port (задняя панель), аппаратное обеспечение: JMicron® JMB363 Материнская плата поддерживает Intel® Matrix Storage Technology (AHCI/ RAID 0/ 1/ 5/ 10) – разъемы SATA1-6. |
Сетевой адаптер | 10/100/1000 LAN, аппаратное обеспечение: Realtek® RTL8111C |
Аудиокодек | High Definition Audio 8 channel, аппаратное обеспечение: Realtek® ALC888S |
FireWire | 2x 1394a ports, аппаратное обеспечение: VIA® VT6315N |
Разъемы для подключения вентиляторов | 1x4-pin + 3x3-pin |
Разъемы задней панели | 1x PS/2 keyboard port 1x PS/2 mouse port 6x USB 2.0 ports 1x E-SATA port 1x IEEE 1394 port (optional) 6x аудиовыходов типа «мини-джек» 1x RJ-45 (витая пара) |
Разъемы на плате | |
Комплектация | 3х SATA 3Gb/s; Мостик CrossFire панель с двумя дополнительными разъемами USB руководство пользователя дополнительная инструкция по технологии HDD Backup диск с драйверами и утилитами диск с дополнительным ПО заглушка задней панели |
Форм-Фактор | Micro-ATX |
Габариты, мм | 244 x 244 |
Возможности BIOS

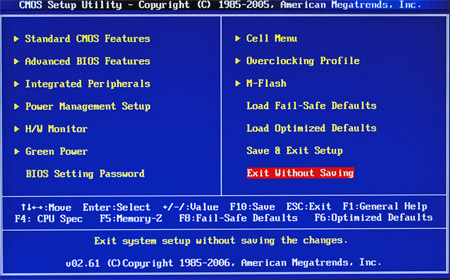

BIOS, используемый MSI X58M, основан на микрокоде American Megatrends Inc. (AMI). Взгляните на фото основного меню:
В отличие от материнских плат ASUS, использующих BIOS, основанный на том же микрокоде, здесь навигация устроена по-другому. Перечень разделов не собран в строку сверху экрана, а приведен в виде двух столбцов. Часть функций вынесена на клавиши F1-F10 (легенду можно увидеть внизу экрана).
реклама

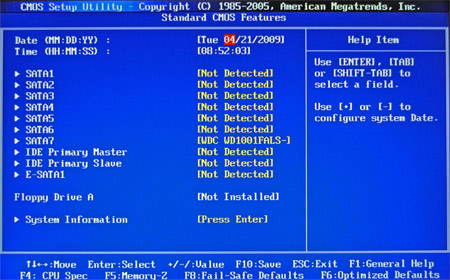

Первый пункт основного меню озаглавлен Standart CMOS Features.
Здесь все стандартно. Сверху расположен инструмент изменения системного времени и даты, ниже список накопителей/приводов, подключенных к различным разъемам.

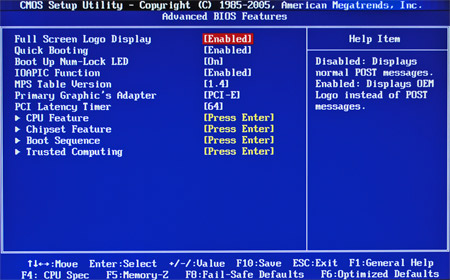

Раздел Advanced BIOS Features содержит ряд настроек, влияющих на скорость загрузки операционной системы. Здесь можно отключить показ логотипа компании и активировать опцию Quick Booting, что позволит выиграть несколько секунд. В данном разделе есть собственное внутреннее меню из четырех пунктов.

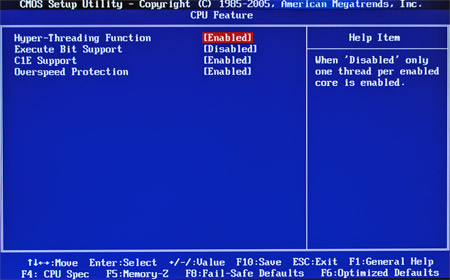

Первый из них - CPU Feature позволяет активировать различные «процессорные технологии». В частности, именно здесь можно отключить Hyper Threading и C1E, что может оказаться полезным при разгоне.

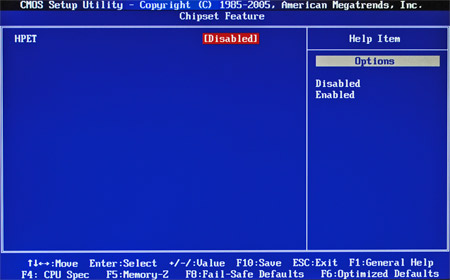

Подраздел, внушительно озаглавленный Chipset Feature, на деле содержит всего одну опцию. Пользователь может активировать высокоточный таймер HPET, поддержка которого была введена в Windows Vista. Это очень специфическая штука – HPET отсчитывает прерывания гораздо точнее, чем старые микросхемы-«часики» RTC. Теоретически, это должно быть полезно при мультимедийном использовании компьютера, поскольку повышается плавность воспроизведения аудио- и видеопотоков.
реклама

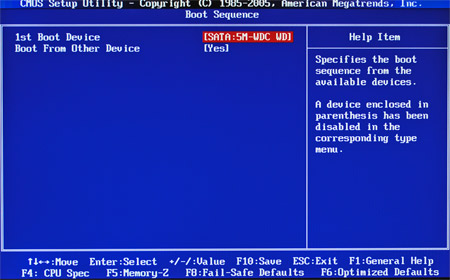

Вкладка Boot Sequence позволяет выбрать диск, с которого будет производиться загрузка операционной системы.

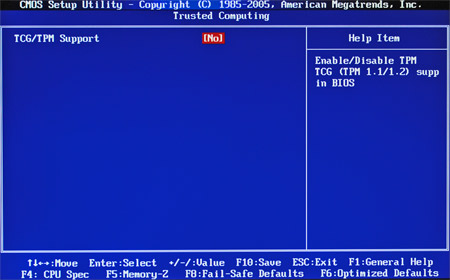

В список затесался и подраздел Trusted Computing, где можно активировать поддержку одноименного опального стандарта.
Следующий раздел основного меню BIOS озаглавлен Integrated Peripherals (что-то вроде «Интегрированная периферия»). Как несложно догадаться, здесь собраны настройки различных контроллеров, установленных на плате. Теоретически, этот раздел должен быть полезен при экстремальном разгоне – отключение всего лишнего иногда повышает общую стабильность системы. В нашем же случае он вряд ли пригодится пользователю, все опции лучше оставить в положении «Enabled».

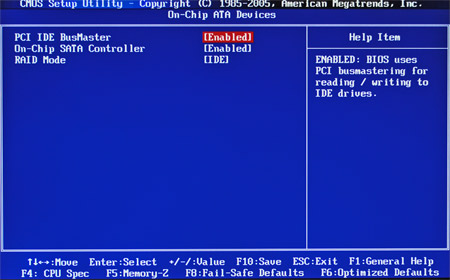

Ряд редко используемых настроек вынесен во вкладки On-Chip ATA Devices и I/O Devices.

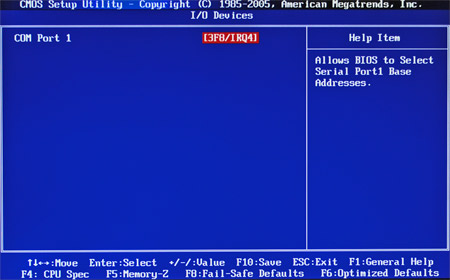

Каким-то чудом в BIOS сохранилась с давних времен даже настройка адреса последовательного порта.

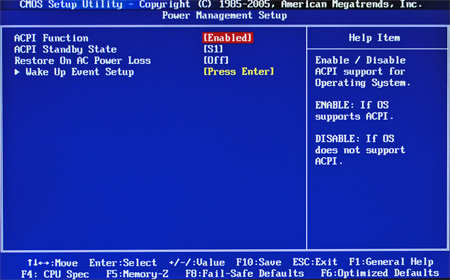

Настройки управления питанием собраны в разделе Power Management Setup.
Подпункт Wake Up Event Setup позволяет задать ситуации, при которых компьютер будет автоматически выходить из «спящего» режима (например, при движении мышки или подключении к разъему USB).
реклама
Далее по списку следует привычный Hardware Monitor, где можно проконтролировать основные температуры и напряжения. В этот же раздел вынесена функция управления вентилятором процессорного кулера (напоминаем, что на плате только один четырехштырьковый разъем).

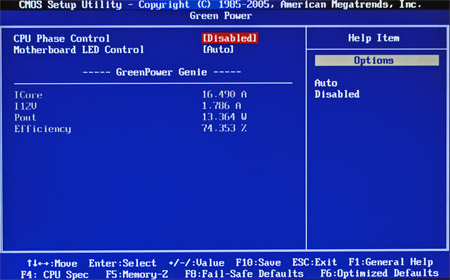

Название следующего раздела - Green Power вызывает ассоциации то ли с хиппи, то ли с организацией «Гринпис». На самом деле эта вкладка служит для настройки системы управления количеством фаз питания процессора. Вот и первая фирменная технология MSI, поиском которых мы обещали заняться в начале статьи. Green Power применяется на материнских платах этого производителя не первый год. Вкратце – это система отключения «лишних» фаз питания процессора при неполной нагрузке. Хотя при низкой стоимости электроэнергии (например, в России) особого смысла в применении таких систем нет, экономия измеряется считанными рублями в месяц.

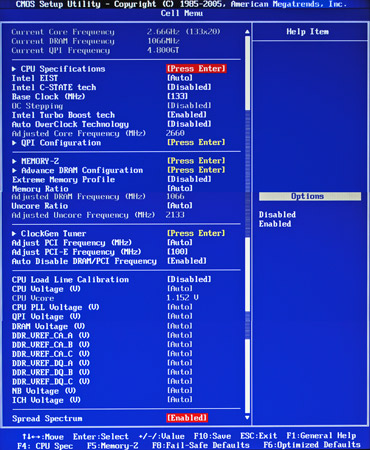

Все причисленные настройки конечно важны, но наибольший интерес для оверклокеров представляет, конечно же, специальный «разгонный» раздел BIOS. Самое его наличие уже говорит о том, что материнская плата не какой-нибудь «офисный обрезок». Общий вид раздела, названного производителем Cell Menu, приведен на следующем коллаже:

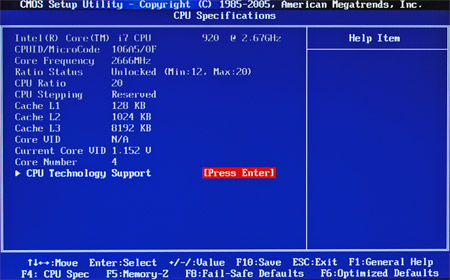

Тут все просто: белые линии делят меню на шесть частей. В самом верху экрана приводится информация о текущем состоянии системы: частота процессора (множитель х BCLK), частота памяти, и скорость передачи данных по шине QPI. Ниже следует «процессорный» блок настроек. Открывает раздел вкладка CPU Specification:

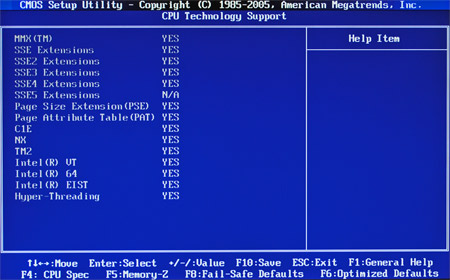

Логично, прежде чем браться за разгон, полезно ознакомиться с характеристиками установленного процессора. Они приводятся в максимально полном виде: количество ядер, стандартная частота, множитель (с указанием минимального и максимального значения), объемы cache-памяти разных уровней. В специальном подразделе даже перечислены всевозможные технологии, поддерживаемые Intel Core i7:
Разгон процессора осуществляется непосредственно из основного меню Cell Setup. Здесь можно выбрать частоту BCLK и множитель, а также отключить Turbo Boost. В следующей таблице приведены пределы основных системных частот и множителей:
Наименование параметра |
|
|
BLCK Frequency |
|
|
PCIe Frequency |
|
|
Memory Ratio |
|
|
Uncore Ratio |
|
|
Все в полном порядке, диапазон настроек достаточен даже для разгона с использованием жидкого азота, хотя младшая модель MSI вряд ли создавалась для подобных «издевательств». Интересно, располагает ли материнская плата достаточным набором регулировок напряжений? Если да – мы получим отличные разгонные возможности. Настройки всех «вольтажей» вынесены в нижнюю часть меню раздела Cell. Вот их полный перечень:
Наименование параметра |
|
|
|
CPU Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
QPI Voltage |
|
|
|
DRAM Voltage |
|
|
|
DDR_VREF_CA |
|
|
|
DDR_VREF_DQ |
|
|
|
ICH Voltage |
|
|
|
NB Voltage |
|
|
|
А что, вполне приличный набор, и шаг изменения совсем невелик. По крайней мере, для «повседневного» разгона этого перечня регулировок хватит с избытком. Единственный минус – напряжения процессора регулируется в виде «прибавок и убавок», что очень неудобно, каждый раз приходится вручную пересчитывать получаемое значение. Также удивляет отсутствие возможности изменения напряжений IOH, но это нельзя считать таким уже серьезным недостатком – ими редко пользуются при разгоне «на воздухе». Все регулировки снабжены «защитой от дурака» - при достижении опасного значения цвет текста изменяется на красный.
Итак, MSI X58M располагает всеми необходимыми настройками для успешного разгона процессора. Блок настроек памяти также не был обделен вниманием конструкторов.

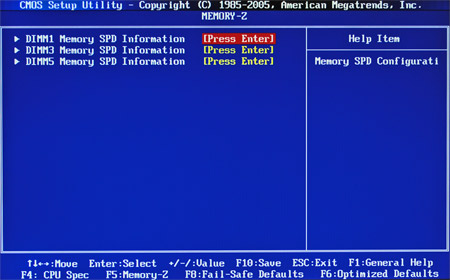

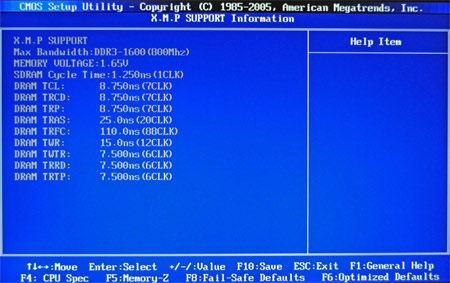

Вкладка Memory-Z позволяет ознакомиться с полными спецификациями XMP установленных модулей памяти (каждого в отдельности):

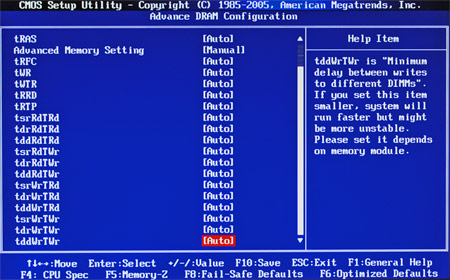

Регулировки задержек («таймингов») собраны в разделе Advanced DRAM Configuration. При переводе параметра Advanced Memory Settings в положение «Manual», раздел приобретает внушительный вид:
Всего для регулировки доступны 22 (!) тайминга памяти (c с учетом Timing Mode и параметра B2B-CAS). Их наименования и диапазоны настройки приведены в нижеследующей таблице:
Наименование параметра |
|
|
Timing Mode |
|
|
CL |
|
|
tRP |
|
|
tRAS |
|
|
tFRC |
|
|
tWR |
|
|
tWTR |
|
|
tRRD |
|
|
tRTP |
|
|
WRITE to READ Delay DD |
|
|
WRITE to READ Delay DR |
|
|
WRITE to READ Delay SR |
|
|
READ to WRITE Delay DD |
|
|
READ to WRITE Delay DR |
|
|
READ to WRITE Delay SR |
|
|
READ to READ Delay DD |
|
|
READ to READ Delay DR |
|
|
READ to READ Delay SR |
|
|
WRITE to WRITE Delay DD |
|
|
WRITE to WRITE Delay DR |
|
|
WRITE to WRITE Delay SR |
|
|
B2B - CAS |
|
|
Данный список совсем немного уступает таковому у самой ASUS Rampage III Extreme, которая недавно побывала на тестах. В общем, тут есть чем поживиться даже любителям тонкой настройки системы.

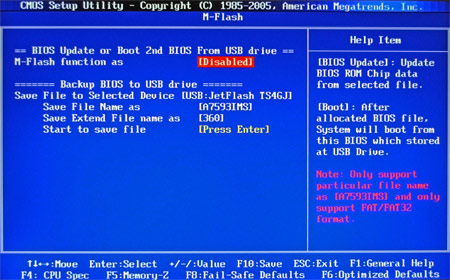

Закрывает обзор BIOS вкладка M-Flash. MSI называют M-Flash своей фирменной технологией, но подобные системы прошивки BIOS с «флэшки» есть у всех серьезных производителей. Работа системы нареканий не вызывает. Все просто: скачиваем нужную версию BIOS, записываем на флэшку, и, перезагрузившись, указываем путь к папке с файлом на основном экране M-Flash. Здесь же можно сделать резервную копию используемого BIOS перед прошивкой нового.
Таким образом, возможности BIOS MSI M58X приятно удивляют. Ведь эта материнская плата могла оказаться слабо пригодной для разгона: недорогому решению, да еще и формата Micro-ATX это было бы даже простительно. К счастью, все оказалось совсем не так. Специальный «разгонный» раздел меню практически не уступает по наполнению таковым у лучших оверклокерских плат. Диапазоны частот, напряжений и таймингов позволяют надеяться на успешный разгон. Осталось проверить это на практике.
