Обзор материнской платы Biostar TA890FXE (страница 2)
реклама
Технические характеристики
Поддержка процессоров | AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | HyperTransport до 5.2 ГТ/с |
Набор логики | Северный мост: AMD 890FX Южный мост: AMD SB85 |
Оперативная память | Двухканальная DDR3 800 / 1066 / 1333/ 1600(разгон) / 1800(разгон), до 16 Гбайт 4 DDR3 DIMMs (240 pin / 1.5 В) |
Сеть | Gigabit LAN Realtek RTL8111DL |
Звук | HD Audio Realtek ALC892 до 8 каналов |
SATA 3 | SATA1~5 порты от AMD SB850 chipset, до 6.0 Гбит/с |
eSATA | Один порт на задней панели от AMD SB850 |
IDE | 1 разъём от VIA 6330 |
RAID | SATA1~5 поддержка RAID 0/ 1/ 10/ от AMD SB850 |
IEEE1394 | VIA 6330 контроллер с поддержкой 2 x 1394a портов (1 на плате; 1 на задней панели) |
Контроллер ввода/вывода | ITE IT8721F |
Разъемы | Задняя панель:
|
Слоты | 4x PCI Express x16 2x PCI слота |
Фирменные технологии BIOSTAR | ВIO-Remote; BIOScreen; eHOT Line; T series BIOS Update; T-utility GPU II; TOVERCLOCKER. |
Форм-фактор | ATX |
Габариты, мм | 305 x 244 |
Возможности BIOS

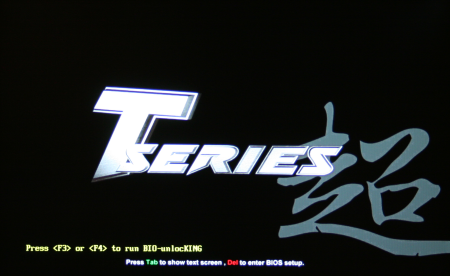

BIOS материнской платы основан на коде AMI и многим пользователям покажется знакомым. Практически все производители вставляют какой-либо логотип или изображение на этапе инициализации. Компания Biostar не стала белой вороной и тоже снабдила TA890FXE подобной фишкой.
В центре красуется эмблема “T-series”, внизу даны указания по активации того или иного режима: F3 или F4 для включения функции BIO-unlocKING, Tab – посмотреть процесс прохождения POST, Del – вход в BIOS для настроек. Итак, нажимаем Del и заходим в BIOS:
реклама

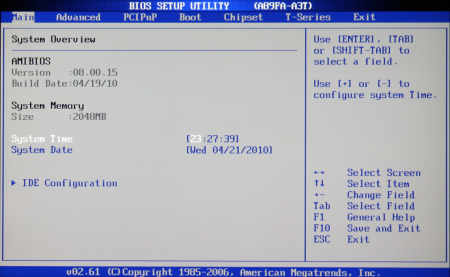

Вверху, традиционно для этой разновидности BIOS, расположена полоса вкладок основного меню, каждая из которых открывает свою страницу с настройками. Практически всегда на первой странице устанавливается время, дата, и в данном случае отображается версия BIOS. Переходим на следующую вкладку, которая называется Advanced.

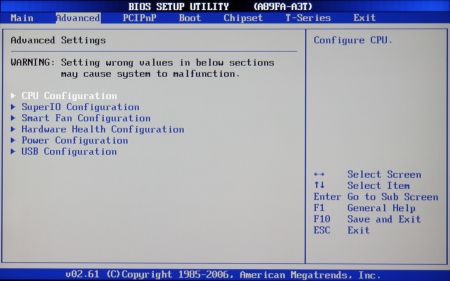

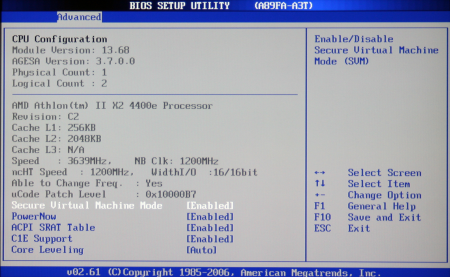

На открывшейся странице расположено несколько пунктов, каждый из которых скрывает другое окно с настройками и субменю. Первой по порядку идёт CPU Configuration.
В появившемся окне можно увидеть текущие параметры процессора, а также произвести настройки ряда функций связанных с энергосберегающими и другими технологиями, применяемыми в нём. Возвращаемся назад и переходим к следующему пункту – Super IO Configuration.

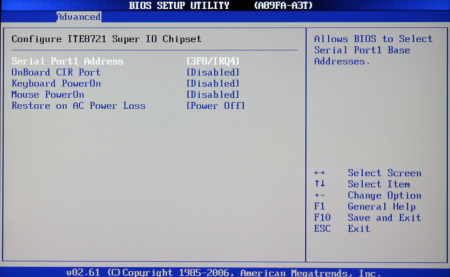

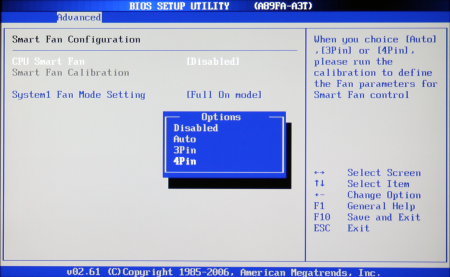

Здесь мы видим настройки COM порта, переключение режимов работы CIR, включение с клавиатуры или мышки и восстановление питания после отключения. Следующий пункт меню Advanced именуется Smart Fan Configuration
реклама
Режимов конфигурирования не особо много, хотя настраивать вентилятор можно в широком диапазоне. Для этого есть несколько режимов, среди которых два предустановленных Quiet и Performance, ручной, автоматический. В ручном режиме можно задать скорость вентилятора по шкале от 0 до 127. Помимо установок процессорного можно настроить и один 3-х пиновый системный вентилятор. Снова выходим на страницу Advanced, и следующим пунктом идёт Hardware Health Configuration.

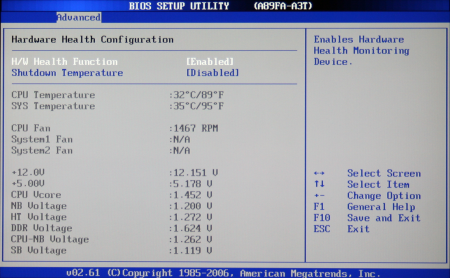

Это обычная страница мониторинга температур и напряжений. А еще здесь можно задать порог температуры, при достижении которого произойдёт отключение системы. Чередует его пункт Power Configuration.

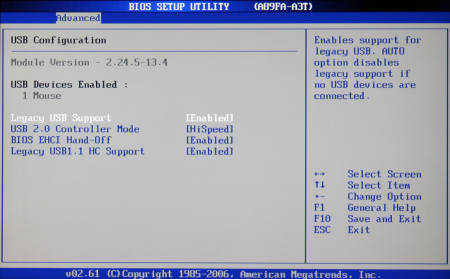

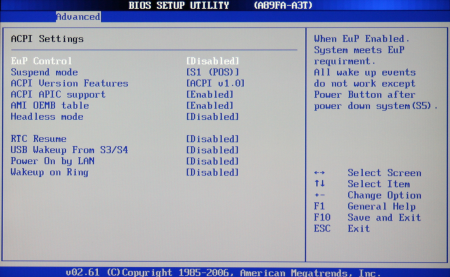

Как уже многим понятно из названия, речь идёт о настройках питания. Здесь выбираются режимы ACPI и есть несколько пунктов настройки пробуждения системы. Последним пунктом в меню Advanced идёт USB Configuration.

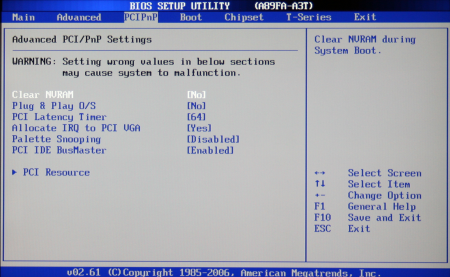

Здесь уж как говориться: «No comments». Двигаемся дальше и на следующей вкладке основного меню – PCI PnP, мы находим настройки режимов работы PCI, прерываний и соответственно варианты обнаружения Plug and Play устройств.
За ней следует страница Boot.

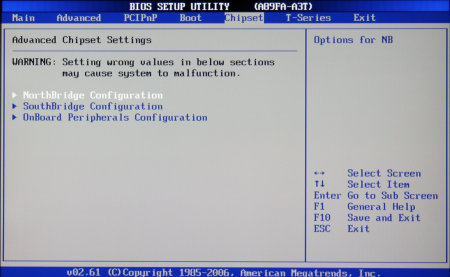

Здесь настраиваются режимы, устройства и очерёдность загрузки. Следующая вкладка – Chipset. На этой странице расположено три пункта, каждый из которых открывает своё меню. Все они относятся к настройкам набора логики, на которой основана плата.

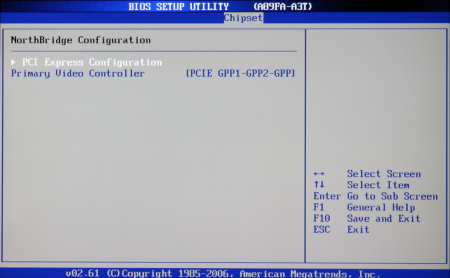

Первый пункт – North Bridge Configuration.
реклама

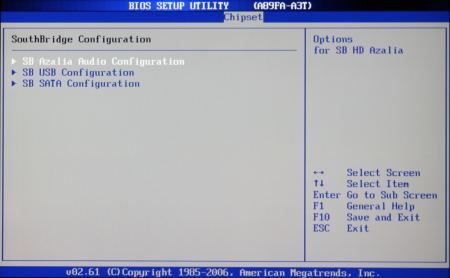

Выбрав его, открывается меню, в котором можно настроить режимы портов PCI-e и выбрать разъём основного видеоадаптера. Вторым пунктом идёт – South Bridge Configuration.

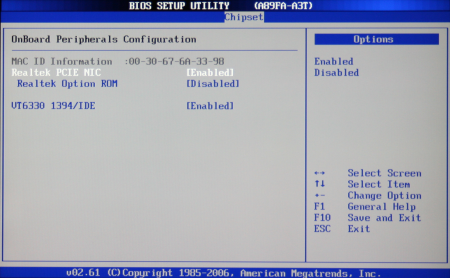

Здесь производятся настройки интегрированных в южный мост контроллеров и звукового кодека. Заключительный пункт – Onboard Peripherals Configuration.
Его вполне можно было объединить с предыдущим, все же здесь также производится настройка периферии, а именно сетевого контроллера, IDE и IEEE1394. Плавно переходим к самой интересной вкладке. Она носит название "T-series", что уже встречалось нам неоднократно.

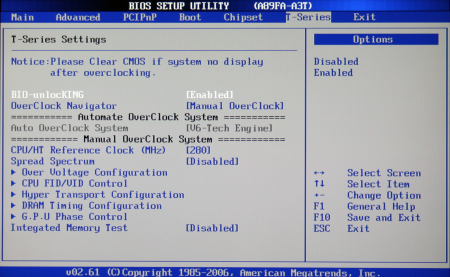

Как вы можете видеть из приведённого изображения, это меню разгона. Первый пункт включает/выключает функцию разблокировки процессора. Забегая вперёд отмечу то, что она работает. Следующий пункт - выбор режима разгона: автоматический или ручной. Для первого случая доступны три предустановки: V6-Tech Engine, V8-Tech Engine и V12-Tech Engine. На последнем режиме кулер раскручивается настолько, что плата резко взлетает, а радиатор мосфетов расплавляется на раскалённый текстолит (шутка). Это обычные профили разгона, разве что только названия перекликаются с автомобильной тематикой. Дальше следуют ручные настройки. Начинаются они с выставления частоты системной шины в пределах от 100 до 600. Следующим важным пунктом, который открывает целое меню, идёт Over Voltage Configuration.

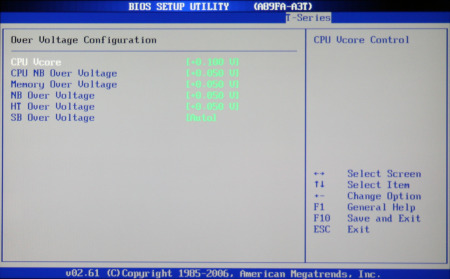

Здесь производится регулировка напряжений в следующих диапазонах:
- CPU Vcore (от +0.05 до +1.45 В с шагом 0.05 В);
- CPU NB Over Voltage (от +0.05 до +0.20 В с шагом 0.05 В);
- Memory Over Voltage (от -0.40 до -0.05 В с шагом 0.05 В и от +0.01 до +0.63 В с шагом 0.01 В);
- NB Over Voltage (от +0.01 до +0.40 В с шагом 0.01 В);
- HT Over Voltage (от +0.01 до +0.30 В с шагом 0.01 В);
- SB Over Voltage (от +0.01 до +0.40 В с шагом 0.01 В);
С одной стороны, напряжение регулируется достаточно гибко и в широких диапазонах. А с другой - всё происходит "вслепую". Вы не видите, какое текущее напряжение на том или ином компоненте. Следующим пунктом, открывающим субменю идёт - CPU FID/VID Control.

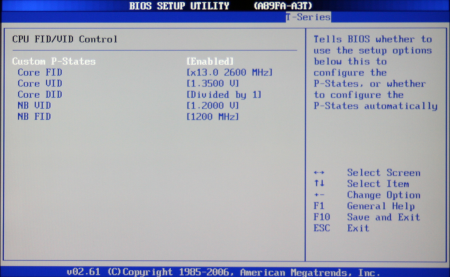

Здесь выставляются коэффициенты процессора и контроллера памяти (NB). Кроме того, выставляются идентификаторы VID напряжений. Комбинация CPU Vcore из предыдущего раздела и Core VID задаёт итоговое значение напряжения на ядрах процессора. Это достаточно непросто, ведь нужно на двух страницах выставить значения, сложить их и понять, что будет в итоге. Проще, на мой взгляд, сделать список с перечнем допустимых напряжений, чтобы было понятнее. Есть и пункт, отвечающий за разгон памяти. Он называется DRAM Timing Configuraton.

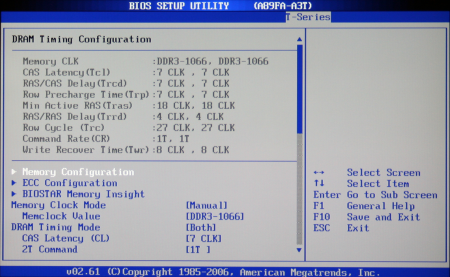

Здесь много настроек, среди которых можно выделить установку режима работа памяти и тайминги. Предпоследний пункт в меню T-series - G.P.U. Phase Control.
В данном случае GPU - это не графический процессор, а всего лишь аббревиатура. На этой странице отображается количество активных процессорных фаз и текущее напряжение. Да, выше я говорил о том, что текущее установленное итоговое напряжение не ясно. Речь шла о том, что не отображается напряжение, которое вы только установили, а вот при вступлении в силу настроек, после сохранения и перезагрузки, вы сможете его увидеть как раз здесь. Замыкает меню разгона опция включения/отключения проверки оперативной памяти, которая называется Integrated Memory Test.

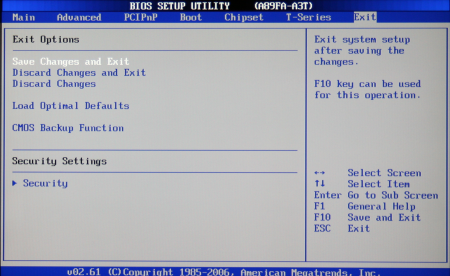

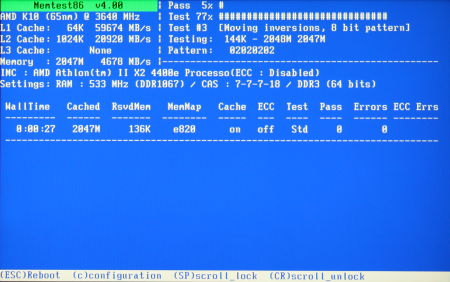

Это есть ни что иное как Memtest86. Последняя вкладка основного меню - Exit, говорит сама за себя: "Выход тут".
Кроме сохранения и выхода присутствуют пункты восстановления по умолчанию, установки оптимальных параметров, пароля.
Тестовый стенд
- Материнская плата Biostar TA890FXE тестировалась при участии следующих компонентов:
- Процессоры:
- AMD Sempron 140 2700 МГц (@ Athlon x2 3640 МГц как 280x13 при 1.5 В);
- AMD Phenom II X4 910 2600 МГц ревизия С2 (@3770 МГц как 290x13 при 1.525 В);
- AMD Phenom II X4 955 3200 МГц ревизия С3 (@4025 МГц как 350x11.5 при 1.525 В);
- Кулеры:
- Thermalright SI-128SE, Noctua NF-P12-1300;
- Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: Biostar TA890FXE версия BIOS 89FAD419;
- Память: Corsair TWIN3X2048-1333C9DHX (2х1 ГБ 1333 МГц DDR3 9-9-9-18 при 1.6 В);
- Видеокарта: MSI R5850-PM2D1G-OC 1024 МБ (765/3500);
- Жёсткий диск: Western Digital WD1002FAEX (1 ТБ);
- Информационная панель: Zalman ZM-MFC2;
- Блок питания: Floston E2NP-550 (550 Вт).
Проверка разгона

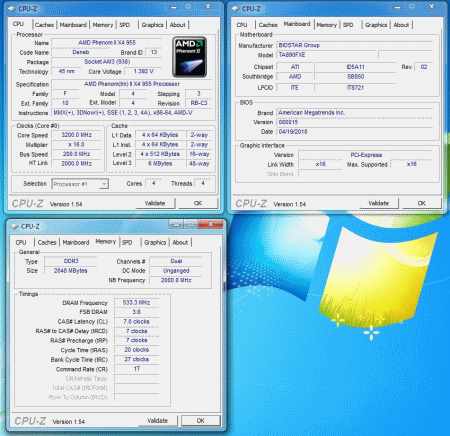

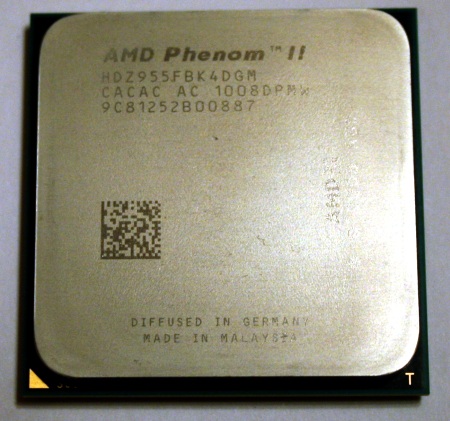

Я давно мечтал обзавестись процессором со свободным множителем, дабы более детально изучать возможности разгона материнских плат. Для этих целей я приобрёл Phenom II X4 955 ревизии C3.
Вдобавок, уже изрядно устав от кулера Thermalright SI-128SE, с его кривым основанием и с постоянными проблемами совместимости с модулями памяти я решил заменить его на Zalman CNPS 10X Performa. Ко всему прочему, последний оснащается 4-х пиновым PWM вентилятором, что позволит более гибко регулировать обороты. Однако проблемы совместимости никуда не делись, и память по-прежнему невозможно установить в ближайшие к процессорному разъему слоты.
Покрутив в руках новый камень, я сразу же почувствовал себя матёрым оверклокером, который посредством свободного множителя покорит небывалые высоты. И вот система собрана и запущена с настройками по умолчанию.
Были пройдены все тесты, и я приступил к разгону. Для начала были попытки разгона коэффициентом (множителем) процессора. Он был смело выставлен на 21, что при шине 200 дало бы нам 4200 МГц. Но затем пришлось долго возиться с настройками напряжения, чтобы хоть как-то понять, какое напряжение в итоге устанавливает плата. Для этого параметр CPU VID был выставлен на 1.45 В, NB VID на 1.20 В, а на странице Over Voltage Configuration все значения были установлены на +0.05 В. Сохранение. Перезагрузка. Запуск системы. Тест Winrar. Синька. На следующих этапах предпринимались попытки дальнейшего повышения напряжения, но результаты были схожими и отличались лишь по продолжительности работы. Не мудрствуя лукаво, я решил просто снизить множитель до 20 и при тех же настройках питания получил заветные 4ГГц.

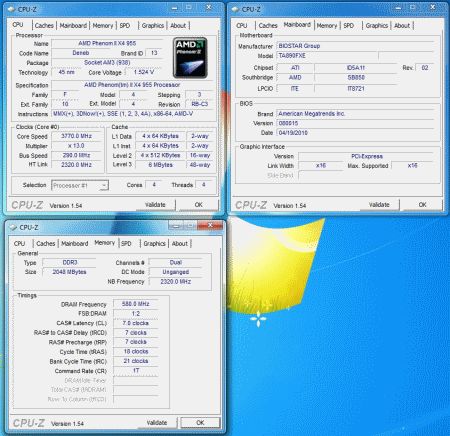

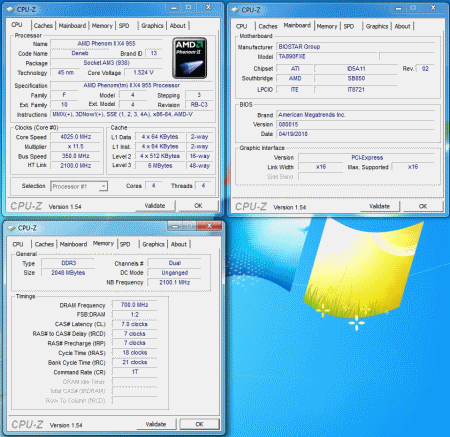

После этого было решено проверить максимум системной шины. Все настройки остались без изменений, за исключением увеличения напряжения NB Over Voltage на + 0.10 В и снижения множителей NB и HT до x5, а процессора до 11.5 (причем не сразу, подбирался максимальный множитель под шину). Память была установлена с максимальным делителем, в значение 800 МГц, тайминги 7-7-7-18-1T. Последовательным перебором значений я остановился на отметке 350 МГц, что составило в итоге 4025 МГц на ядрах процессора.
В этом режиме было принято решение провести тесты. На сайте производителя была найдена свежая версия BIOS - 89FAD506, естественно, я захотел обновиться. Процедура прошла без проблем, но разгонный потенциал шины существенно снизился до 330 МГц. Поэтому я откатился на предыдущую версию BIOS 89FAD419. И принялся за изучение разгонных возможностей старого процессора Phenom II X4 910 ревизии C2. Его частотный потенциал на различных платах колебался, но максимум оставался неизменным - 3770 МГц (290х13). Для достижения этой частоты в этот раз пришлось поколдовать с напряжением. А именно, установить максимальный CPU VID 1.35 В (странно, но 955-го максимальный VID – 1.55 В), NB VID – 1.30 В, на странице Over Voltage Configuration значение на CPU Vcore +0.15 В, все остальные на +0.05 В. Значения памяти были введены как 1066 МГц, тайминги 7-7-7-18-1T.Коэффициенты HT и NB выставлены на x8. И вот результат.
Ничего нового, поэтому долго не раздумывая прогоняю тесты. Далее меня посетила мысль прогнать те же тесты при таких же установках на 955-м.

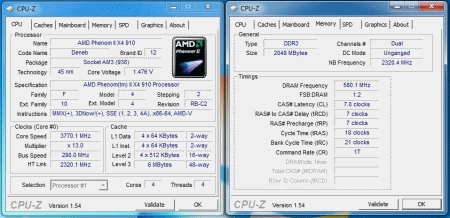

Смысл подобной операции в том, чтобы понять, есть ли разница в производительности между ревизиями С2 и С3. Для этого необходимо было провести тесты на процессоре AMD Phenom II X4 910 в режиме стандартных настроек. Отключаем разгон в BIOS, перезагружаем компьютер и... Настройки не сбросились. В итоге, чтобы их «обнулить» пришлось замкнуть джампер CLR CMOS.

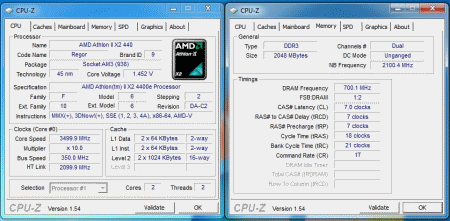

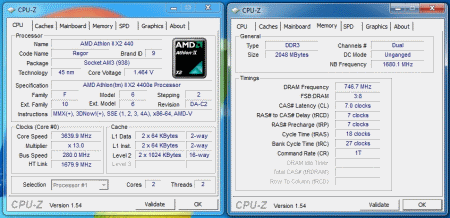

Следующим этапом стала проверка разблокировки процессора Sempron 140. В ходе предыдущих исследований он успешно превращался в обычный Athlon x2 4400e с тем же тепловым пакетом, что и у Sempronа - 45 Вт. Сама процедура достаточно проста. Необходимо лишь в меню "T-series" параметр BIO-unlocKING выставить в значение Enable, сохраниться и перезагрузить компьютер. После этого процессор разблокируется. Но одного этого недостаточно, нужно его ещё и разогнать. Хотя в действительности мне слабо представляется, что с подобной материнской платой будет использоваться подобный процессор. Также будоражит мысль о том, что кулер стоит дороже процессора. Ну да ладно, проверим максимальную частоту шины. Выставляем те же настройки, как и у 910-го, с той лишь разницей, что снижаем множители HT и NB до x5, а процессора до x10. В итоге тот же самый результат – 350 МГц.
Неплохо. Но что ограничивает разгон в данном случае, процессор или плата? Ведь получается, что два процессора остановились на одной и той же частоте шины. Думаю, что этот ответ будет получен после тестов ASUS Crosshair IV Formula (если они состоятся). При поиске максимальной рабочей частоты процессора Sempron 140, выяснилось, что частота 3770 ему не по зубам, и он сумел взять лишь частоту 3640 МГц (13х280). Так он и проходил тесты.
Нагрев системы был умеренным, вследствие этого внешние вентиляторы для обдува радиаторов северного моста и мосфетов не применялись. При тестировании регулировки скорости вращения процессорного PWM кулера, в BIOSе был выбран ручной режим регулировки, где определённым значениям температуры соответствует градация от 0 до 127. Все значения были установлены на 0, и часть тестов Sempron 140 прошёл в разгоне, в пассивном режиме, но потом система всё равно зависла. Думаю, что при отсутствии разгона, с одной разблокировкой процессор способен работать в пассивном режиме. Но этот материал требует отдельного исследования.
Напоследок я попробовал функцию автоматического разгона, выбрав в меню BIOSа на странице "T-series" параметр V12-Tech Engine. Подопытным кроликом выступил Sempron 140. Материнская плата автоматически подобрала напряжения и установила частоту шины на 240 МГц. Как видно, ничего сверхъестественного данная функция не предлагает.
