Производительность, тепловой режим и энергопотребление
Тестирование Biostar TA890FXE проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
- AMD Sempron 140 C2 @ Athlon x2 3640 (13x280), RAM 1492 МГц 7-7-7-18-1Т, коэффициенты HT и NB - x6;
- AMD Phenom II X4 910 C2 @ 2600 (13x200), RAM 1066 МГц 7-7-7-20-1Т, коэффициенты HT и NB - x10;
- AMD Phenom II X4 910 C2 @ 3770 (13x290), RAM 1160 МГц 7-7-7-18-1Т, коэффициенты HT и NB - x8;
- AMD Phenom II X4 955 C3 @ 3200 (16x200), RAM 1066 МГц 7-7-7-20-1Т, коэффициенты HT и NB - x10;
- AMD Phenom II X4 955 C3 @ 3770 (13x290), RAM 1160 МГц 7-7-7-18-1Т, коэффициенты HT и NB - x8;
- AMD Phenom II X4 955 C3 @ 4025 (11.5x350), RAM 1400 МГц 7-7-7-18-1Т, коэффициенты HT и NB - x6.
Устанавливаемые напряжения описаны выше. Всё остальное оставалось без изменений. Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения (патентуй цветовую схему графиков, бро! - прим. ред.).
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
КБайт/с
Включите JavaScript, чтобы видеть графики
По результатам тестов, очевидно, что наиболее производительным является AMD Phenom II X4 955 @ 4025, хотя этот вывод можно было сделать и не проводя тесты. Что касается сравнения производительности C2 и C3, то она приблизительно одинакова. Разогнанный и разблокированный Sempron 140 показывает порой достойные результаты, но он не конкурент старшим четырёхъядерным процессорам в многопоточных приложениях.
Переходим к рассмотрению теплового режима. Тесты проводились при комнатной температуре 24°C без дополнительного охлаждения.
Температура радиатора мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора северного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики

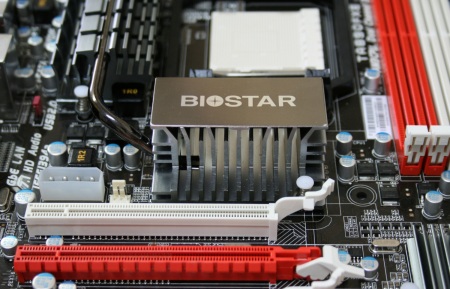

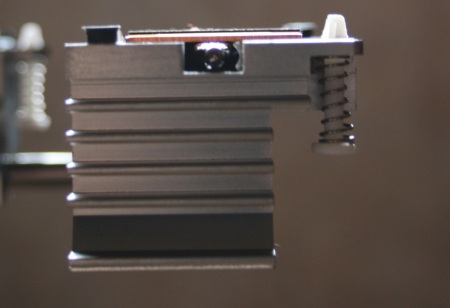

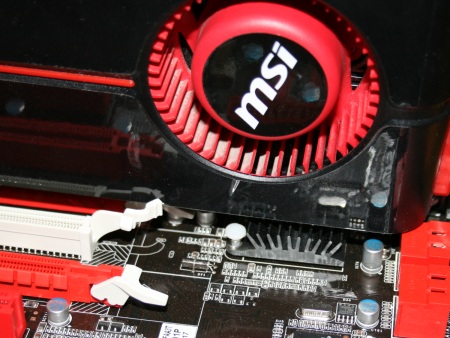

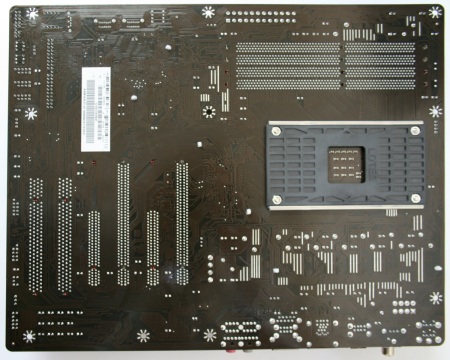

В целом приемлемо. Только смущает тот факт, что северный мост прогревает плату с обратной стороны. И виной тому - неудачная конструкция радиатора. Южный мост также изнывает от жары. Отчасти в этом виновата видеокарта, которая закрывает его и перекрывает всяческий обдув. Что будет летом в непроветриваемом корпусе при использовании RAID массива даже страшно представить.
реклама
Далее переходим к изучению потребления энергии. В тестовой системе были задействованы следующие потребители:
- Материнская плата,
- Процессор,
- Оперативная память,
- Один вентилятор,
- Видеокарта дискретная,
- Жёсткий диск,
- DVD-RW привод.
Словом типичный набор начинающего игрока. Потому как у матёрого несколько жёстких дисков и приводов, дискретная звуковая карта, несколько видеоадаптеров, лампы подсветки, водянка, фреонка, стакан и сосуд Дьюара.
Потребление энергии
без нагрузки, Ватт
Включите JavaScript, чтобы видеть графики
Потребление энергии
3DMark 06 игровые тесты, Ватт
Включите JavaScript, чтобы видеть графики
Потребление энергии
3DMark 06 тесты процессора, Ватт
Включите JavaScript, чтобы видеть графики
Потребление энергии
OCCT 3.1.0, Ватт
Включите JavaScript, чтобы видеть графики
Больше всего потребляет разогнанная система в игровых приложениях, где дает знать о себе дискретная видеокарта. Sempron 140, разблокированный и разогнанный, в режиме простоя кушает всего 90 Вт, но когда он загружен на 100% аппетит его резко возрастает до 161 Вт.
Рассмотрим одну из фирменных утилит компании Biostar, а именно TOVERCLOCKER. Эта утилита позволяет осуществлять функции разгона и мониторинга. Устанавливаем. Запускаем.

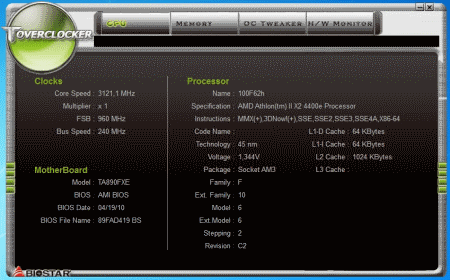

После запуска программа открывается на вкладке CPU. Здесь отображается информация о частотах, материнской плате и полная спецификация процессора. Следующая вкладка Memory.
На ней по каждому разъёму можно получить информацию об установленном модуле памяти. Чередует её вкладка OC Tweaker. На ней, непосредственно из операционной системы, можно осуществлять разгон компонентов системы.
реклама

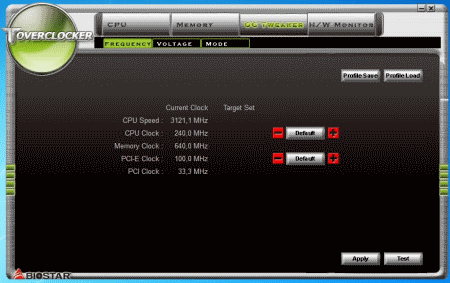

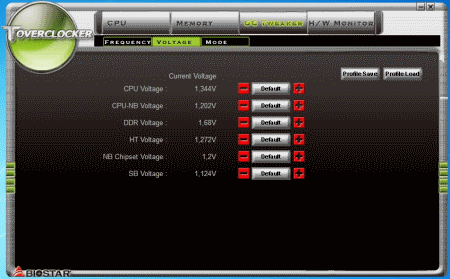

Первой закладкой идёт настройка тактовых частот. Там же можно сохранять созданные профили и протестировать выбранный режим. Следом за ней идёт закладка, посвящённая настройкам напряжений.

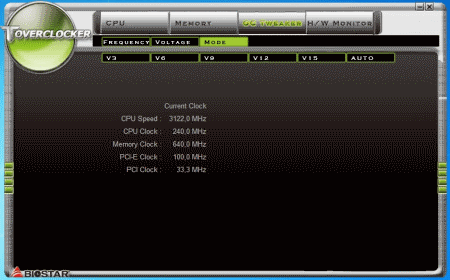

Здесь также предусмотрено сохранение профилей. Далее идёт закладка выбора режима работы.

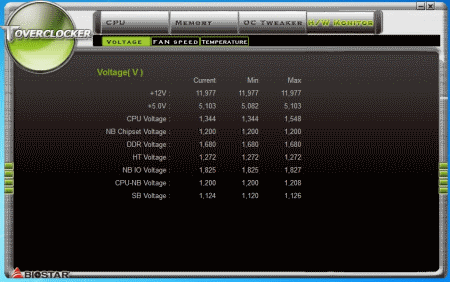

В данном случае был выбран режим V12-Tech Engine. Вы можете увидеть, какие частоты выставляет плата в этом режиме на процессоре Sempron 140. А при попытке запустить пункт V15 система зависла и перегрузилась. Переходим к последней вкладке утилиты - H/W Monitor. И у неё есть три закладки. Первая открывшаяся - это Voltage.

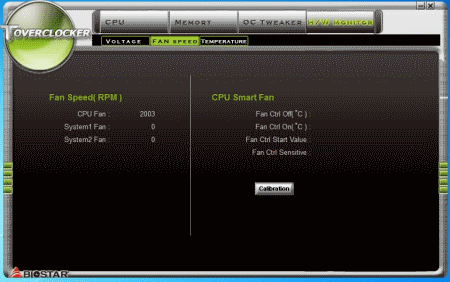

Здесь можно наблюдать основные напряжения на компонентах системы. За ней идёт Fan Speed,

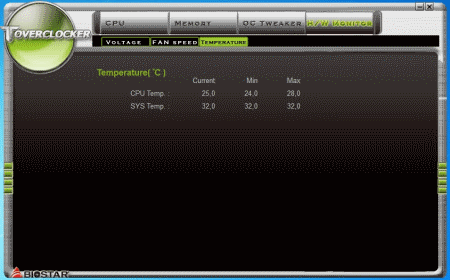

на которой можно увидеть частоту вращения вентиляторов, а в случае нажатия на кнопку Calibrate, скорость вентилятора автоматически подбирается под текущую нагрузку. Последняя закладка - Temperature.
Как уже очевидно из названия на ней отображается информация о температурном режиме процессора и платы.
Встроенный звук
За звук отвечает восьмиканальный кодек Realtek® ALC892. Субъективное прослушивание музыки, фильма с дорожками 5.1 через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 не выявили недостатков в звучании. Звук ровный, без искажений, насыщенный, но недостаточно точно позиционирует в объёмных сценах. Скорее всего, нужно отрегулировать каналы и поиграться с реверберацией.
Заключение
реклама
Компании Biostar удалось выпустить достаточно интересный продукт - TA890FXE, который заслуживает внимания и показывает отличные результаты в тестовых приложениях, обладая неплохими разгонными возможностями. Плата отлично подходит для создания игровой машины или рабочей станции, позволяя установить несколько видеоадаптеров и современные многоядерные процессоры.
Конечно, не обошлось и без недостатков. А где их нет? К основным можно отнести сырой BIOS (не сбрасывает настройки, а новая версия ухудшает разгонные возможности), неудобная установка напряжений, неудачная конструкция системы охлаждения, отсутствие USB 3.0 (можно было распаять дополнительную микросхему или доукомплектовать платой расширения).
Что касается самого набора логики, то революции снова не случилось. Да, чипсет обзавёлся полноскоростными шинами для исключения узких мест при подключении к новым интерфейсам. Но оборудование, использующее в полную силу SATA 3, USB 3.0 и PCI-e Gen2 пока отсутствует. Поэтому на данном этапе это чистой воды PR.
Плюсы Biostar TA890FXE:
- Обилие настроек;
- Отличный разгонный потенциал;
- Возможность установки 4-х видеоадаптеров;
- Функция разблокировки «залоченных» ядер процессора.
- Неудачная конструкция системы охлаждения;
- Сырой BIOS;
- Недостаточная распространённость.
