AMD Radeon HD 5830: Новый хит?

Оглавление

Вступление

Около шести месяцев назад компания AMD, а точнее, её графическое подразделение AMD Graphics Products Group, некогда бывшее самостоятельной ATI, представила миру новое поколение видеокарт «ATI 5000 Series». Оно принесло нам аппаратную поддержку новой версии API DirectX 11, shader model 5.0, тесселяцию, влияние которой на качество изображения мы рассматривали в нашем первом обзоре линейки и, конечно же, новый эталон производительности в 3D графике.

Таким образом, AMD моментально стала «царем горы» рынка видеоакселераторов, полностью заняв вершину, ведь на тот момент конкурент в лице NVIDIA не смог противопоставить что-либо в ответ. И хотя до недавнего времени пятитысячная серия радеонов была хорошо укомплектована различными по мощности (и главное - стоимости) видеоадаптерами, в ней существовала большая прореха между HD 5770 и HD 5850. Первую из них можно было приобрести в московской рознице в среднем за 5000р, а вторая стоила ровно в два раза дороже, около 10 000р. И пока NVIDIA прилагала все силы, чтобы хоть как-то догнать конкурента, ATI продолжала усердно работать, пытаясь создать покупателям максимальную свободу выбора высокопроизводительных видеоадаптеров по доступным ценам.

Как вы уже догадались, этот обзор будет посвящен новичку в линейке графических ускорителей 58хх - Radeon HD 5830. Мы с вами рассмотрим новинку внешне, проверим производительность и возможности разгона. Но обо всем по порядку.

Строение и архитектура ATI Radeon HD 5830





Как говорится в известной пословице, встречают по одежке. Не будем нарушать традиции и начнем обзор с изучения внешности видеокарты:

450x197  21 KB. Big one: 1500x656  189 KB

450x201  22 KB. Big one: 1500x670  194 KB

«Не ошибка ли вышла? Мы это уже видели!» - скажете вы, наши дорогие читатели. И будете правы, мы действительно это уже видели. Внешне данная HD 5830 мало чем отличается от эталонной HD 5870. Почти те же габариты (280 х 110 х 30 мм), аналогичная система охлаждения и до боли знакомая внешность. Заднюю часть видеокарты все так же закрывает алюминиевая пластина. Все дело в том, что нам в лабораторию попал инженерный образец видеокарты. Об этом четко гласит стикер на боковой стороне:

450x130  31 KB

Скорее всего, подобной системы охлаждения вы не встретите в продаже, так как ATI предоставила возможность поработать над её созданием инженерам и маркетологам компаний-партнеров. На сегодняшний день уже существует неплохой выбор HD 5830:

450x310  34 KB. Big one: 900x619  103 KB

Компания Power Color снабдила видеокарту кулером, похожим на тот, что использовался на эталонных NVIDIA GTS 250:

450x450  34 KB. Big one: 500x500  31 KB

Инженеры, скорее всего в тесном сотрудничестве с маркетологами ASUS, создали еще один шедевр. Похожие системы охлаждения использовались на видеокартах ASUS серии Formula:





450x411  55 KB. Big one: 500x457  48 KB

Gigabyte не поскупилась и установила два вентилятора на каждый образец HD 5830. Выглядит внушительно и устрашающе:

354x312  81 KB

Инженеры XFX пошли еще дальше - они разработали не только собственную систему охлаждения, но и собственный дизайн печатной платы. Данный экземпляр особенно интересен, так как хочется верить, что уменьшение размеров видеоадаптера не скажется отрицательным образом на оверклокерских возможностях видеокарты, ведь первое, что, скорее всего, попало «под нож», это подсистема питания, которая на эталонных платах перекочевала с HD 5870 с неболшими изменениями.

Резюмируя все вышесказанное, можно предположить, что нас ждет большое количество разнообразных версий видеоадаптера Radeon 5830. Но сейчас мы вернемся к нашему виновнику статьи.

После рассмотрения разных версий видеокарт HD 5830 предлагаю-таки посмотреть, много ли интересного скрыли от наших глаз разработчики.

Сначала изучим систему охлаждения:

450x158  20 KB. Big one: 1500x528  153 KB

Система охлаждения ничем не отличается от эталонной Radeon HD 5870. Мы её внимательно изучали в данной статье, поэтому глубокого изучения не будет, мы лишь освежим память.

450x159  31 KB. Big one: 1500x529  243 KB





Перед нами все тот же радиатор с четырьмя медными трубками и турбина красного цвета с логотипом ATI:

450x162  13 KB. Big one: 1500x540  129 KB

Кожух системы охлаждения также оснащен двумя прорезями, которые служат для забора холодного воздуха:

450x139  26 KB. Big one: 800x247  40 KB

Задняя панель все та же и не претерпела каких-либо изменений. Перед нами два выхода DVI-I, а также по одному HDMI и Display Port соответственно. Рядом находятся прорези для выброса нагретого воздуха за пределы системного блока.

Взглянем на печатную плату без системы охлаждения:

450x206  45 KB. Big one: 1500x686  380 KB
Radeon HD 5830

450x208  47 KB. Big one: 1500x693  240 KB
Radeon HD 5870





Это «дежавю»? Нет, наши предположения оправдались. Перед нами копия видеокарты Radeon HD 5870, замене подверглись лишь некоторые элементы подсистемы питания. Как мы видим, графический процессор повернут на 45 градусов относительно подложки и окружен металлической рамкой для защиты от сколов. Восемь микросхем памяти Samsung общим объемом 1 Гб функционируют на частоте 4000 МГц. По маркировке микросхем видеопамяти можно узнать о времени выборки равной 0.4 нс, что в свою очередь говорит о возможности функционирования данной памяти на частоте 5000 МГц QDR. Эту теорию мы обязательно проверим, но чуть позже. Разъемы для объединения видеокарт в тандем CrossFireX находятся в привычном месте. Два шестиштырьковых гнезда для подключения дополнительного питания также никуда не делись.

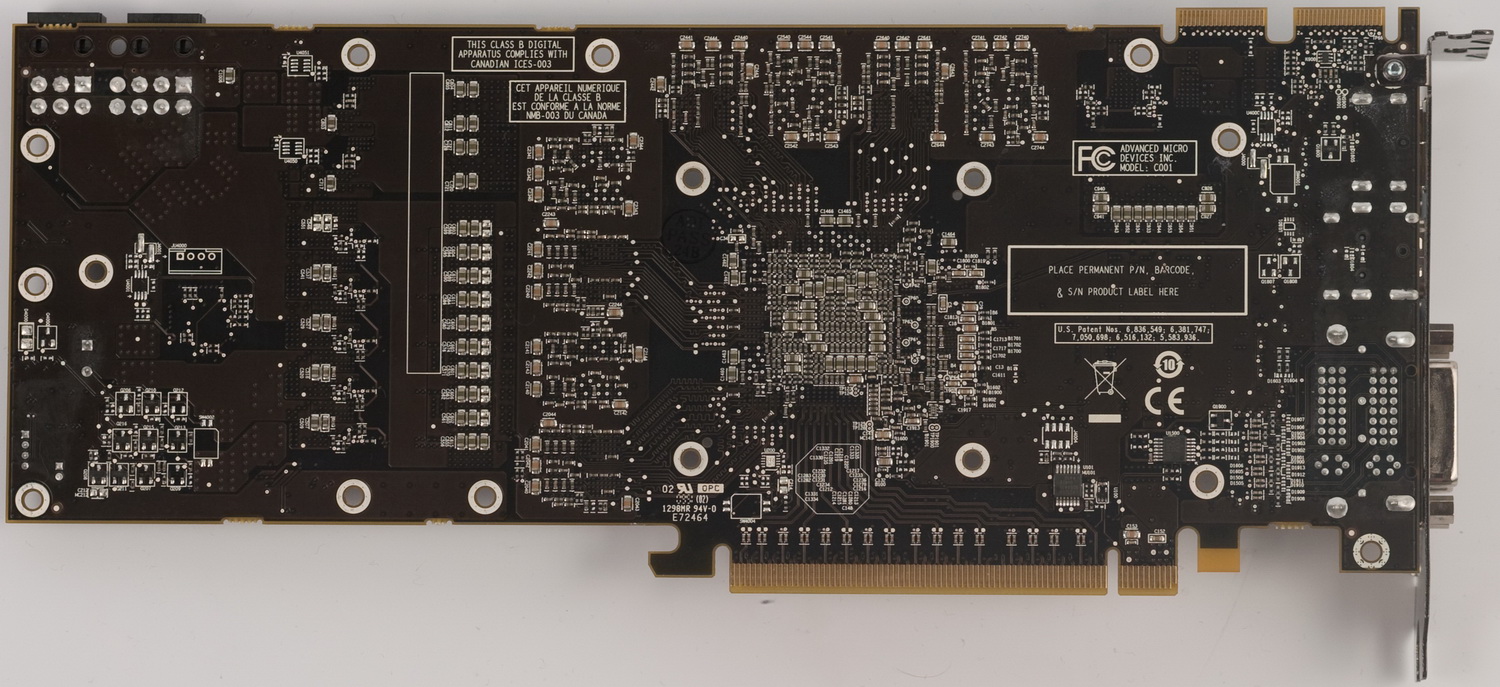

450x206  44 KB. Big one: 1500x687  377 KB

Задняя часть скрыта от наших глаз алюминиевой пластиной. Взглянем на скриншот программы GPU-Z:

363x450  123 KB

Скриншот гласит, что перед нами видеочип Cypress, выполненный по нормам 40 нм технологического процесса. Количество транзисторов, как и полагается, равно 2154 млн. Разрядность шины памяти 256 бит. «Но в чем же отличия?» - спросите вы. А отличия кроются в количестве универсальных процессоров. Теперь их количество равно 1120 шт, и функционируют они на частоте 800 МГц. Все было бы совсем недурно, если бы отличия на этом закончились. Но не тут то было, нас ждет небольшая ложка дегтя. Количество блоков растровых операций (ROPs) уменьшилось с 32 до 16, что может сильно сказаться на производительности.

Разгон

Нам было очень интересно, какие возможности скрыты в этом скромном (относительно полноценного Cypress) процессоре. Видеокарта подвергалась разгону с использованием штатной системы охлаждения. При установке турбины в режим «auto» кулер не справлялся с охлаждением видеокарты под нагрузкой (3D). Удовлетворительные результаты были получены при установке скорости турбины видеоадаптера, равной 50% от максимальной.

Для разгона видеоадаптера использовалась программа AMD GPU Clock Tools.

450x362  77 KB

Максимальные частоты, при которых была достигнута стабильная работа видеокарты, составляют 910 МГц для видеочипа и 1300 (5200) МГц для видеопамяти.

361x450  119 KB

Результаты неплохие, особенно учитывая, что использовалась штатная система охлаждения. Конечно, разгон с вольтмодом она может и не потянуть, но с данным режимом работы справилась отлично. Нужно отметить, что видеокарта проходила большинство тестов стабильно при частоте видеопроцессора 930 МГц и видеопамяти 1330 (5320) МГц. Но так как в тестовом пакете 3DMark Vantage и еще нескольких тестах замечалось подергивание изображения, мы решили снизить разгон до стабильных частот. Не стоит забывать, что в нашем тестировании видеокарта оснащена печатной платой от Radeon HD 5870 с соответствующим питанием. Нет гарантий, что производители видеокарты не решат, что данный видеоадаптер обойдется более скромной подсистемой питания, что может отрицательным образом отразиться не только на разгоне, но и на стабильности карты при работе в «нештатном» режиме.

Заметим, что версия BIOS видеокарты была обновлена до начала разгона.

237x287  16 KB
