Установка
Мы будем описывать установку Thermalright Venomous-X на примере Intel LGA 1366.
Начинается она со сборки backplate (распределительной пластины за материнской платой). Да, именно со сборки: идущий в комплекте с тестируемым кулером backplate – универсальный, он подойдет для всех трех процессорных разъемов: LGA 775, 1156 и 1366, отличающихся расстоянием между соседними отверстиями (72, 75 и 80 мм соответственно). Достигается универсальность за счет подвижных винтов. Они скользят в своих пазах и фиксируются в трех положениях при помощи специальной пластмассовой крышки. Выглядит это следующим образом:
Установив для LGA 1366 винты в крайних внешних положениях, водружаем на backplate материнскую плату.

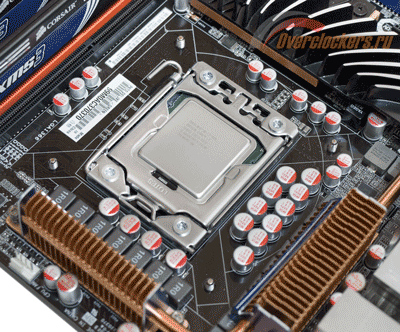

Далее прикручиваем промежуточные «переходники»:
реклама

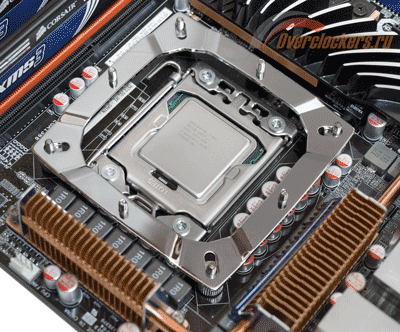

Эти «винтогайки» служат стойками для универсальной рамки, которая ставится на них и фиксируется еще четырьмя винтами. Последние также с широкой головкой, спокойно закручиваются пальцами:
Далее (нанеся предварительно на процессор термопасту), устанавливаем сам радиатор Thermalright Venomous-X. Продеваем через него прижимную планку и прикручиваем к рамке двумя винтами. Вот здесь уже не обойтись без отвертки или гаечного ключа (есть в комплекте).
Вроде бы радиатор установлен. Но нет – мы чуть не забыли о, пожалуй, главной особенности Thermalright Venomous-X. Его крепление позволяет изменять силу прижима основания радиатора к теплораспределилелю процессора. Производитель утверждает, что в диапазоне от 40 до 70 фунтов (примерно 18 и 32 кг соответственно).

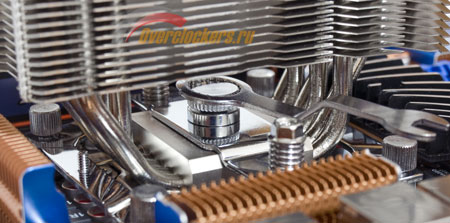

Делается это очень просто: прижимная планка оборудована еще одним винтом, который, вкручиваясь в нее, упирается в основание радиатора и сильнее прижимает его к процессорному теплосраспределителю. Второй «фигурный» конец комплектного ключа – именно для этого винта.
Грех не воспользоваться предложением улучшить прижим :).
реклама

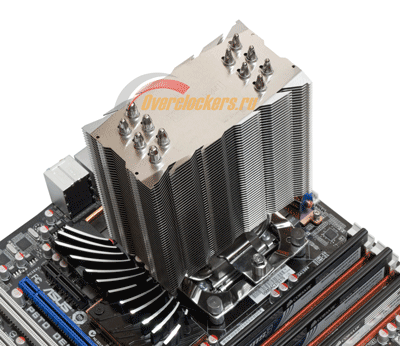

Что касается вентиляторов, то они на тестируемый радиатор устанавливаются с помощью обычных стальных скоб, для которых предназначены специальные отверстия по углам радиатора.

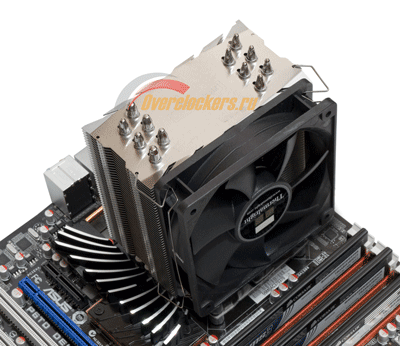

Этих скоб в комплекте Thermalright Venomous-X четыре – под два вентилятора:
Технические характеристики
|
|
|
Габариты радиатора, мм |
|
|
Масса радиатора, г |
|
|
Типоразмер вентилятора, мм |
|
|
Максимальное количество вентиляторов |
|
|
Ребра |
|
|
Количество ребер |
|
|
Расстояние между ребрами, мм |
|
|
Толщина ребра, мм |
|
|
|
|
|
Тепловые трубки |
|
|
Диаметр тепловых трубок, мм |
|
|
Кол-во тепловых трубок |
|
|
Основание |
|
|
Совместимость с процессорами |
AMD Socket 754/939/940, AM2(+)/AM3 (крепление приобретается отдельно) |
|
