Возможности BIOS Setup
BIOS Setup материнской платы ASRock P55 Extreme основан на микрокоде American Megatrends Inc.Первая страница целиком посвящена заданию текущих времени и даты. Также здесь выводится основная информация о конфигурации системы: базовые характеристики установленных центрального процессора и модулей памяти.
Конечно, лучше бы первым, как на платах Asus и Gigabyte, шел оверклокерский раздел. OC Tweaker в BIOS Setup ASRock P55 Express второй по счету. На следующем коллаже он приведен целиком:
реклама
Первые три параметра отвечают за быструю установку настроек:
Load CPU EX OC Settings позволяет выбрать желаемую частоту центрального процессора. При этом плата сама подбирает подходящие множитель и BCLK. Список значений впечатляет. При штатной частоте стендового процессора Core i5 750 в 2.66 ГГц предлагается диапазон от 3.6 до 4.2 ГГц. Хотя не удивлюсь, если содержание списка одно и то же для разных моделей CPU.
Что касается 4.2 ГГц, то это практически максимум разгона данного экземпляра с воздушным охлаждением; такая частота требует аккуратного подбора напряжения (чуть ниже – нестабильность, чуть выше – перегрев под LinX) и работоспособности платы как минимум на 200 МГц по BCLK. Это если процессорный множитель будет установлен в соответствующее активированному Turbo Boost значение 21. А так и вовсе понадобится 210 МГц по базовой частоте.
При попытке выбрать в Load CPU EZ OC Setting 4.2 ГГц выяснилось, что про Turbo Boost тестируемая плата «знает» и ограничилась BCLK, равной 200 МГц.
Аналогичным способом можно задать предпочтительный режим работы памяти.
А следующий параметр – Load XMP Setting — включает Intel Extreme Memory Profile. Если, конечно, в SPD памяти "прошит" соответствующий режим. Оверклокерские модули, предназначенные для работы с процессорами Intel Core i5 и i7, обычно могут похвастать его наличием.
реклама
Например, для использовавшейся в тестах памяти Corsair XMS3 это 1600 МГц при задержках 7-7-7 и напряжении 1.65 В. Только вот у стендового процессора Core i5 750 максимальный множитель памяти равняется 10. Что при штатной базовой частоте 133 дает максимум 1333 МГц DRAM.
Но решение существует и для этого случая: нужно повысить базовую частоту. Что и делали последние протестированные нами материнские платы Asus и Gigabyte. Проектировщики ASRock P55 Extreme этот способ также реализовали.
Следующий заслуживающий рассмотрения параметр носит имя Good Night LED. Он позволяет выключить всю иллюминацию на плате. Правда, не очень понятно, почему этот параметр разместили в оверклокерском разделе.
Поддерживает плата и «классический» автоматический разгон. Для этого параметр Overclock Mode нужно перевести в значение I.O.T.
Правда, диапазон изменения BCLK и частоты PCIe совсем несерьезный – увеличить каждую можно максимум на 10%.
Понятно, что полноценный разгон возможен лишь при установке Overclock Mode в Manual. Что я и сделал. После этого базовую частоту можно задавать вручную.
Параметр Boot Failure Guard позволяет деактивировать помощь при старте в случае «переразгона». Как показали дальнейшие тесты, эта функция на плате ASRock P55 Extreme находится в зачаточном состоянии. Так что, возможно, ее отключение будет своего рода проявлением милосердия :).
Лучше обратим внимание на процессорный множитель. Кроме Auto и всех штатных (от 9 до 20 для стендового Core i5 750), плата позволяет напрямую установить коэффициент умножения CPU в значение, соответствующее активированному Turbo Boost.
Но оказалось, что турборежим сложнее выключить, чем включить. Когда фиксируешь множитель, ожидаешь, что он не будет изменяться. Но ASRock P55 Express действует иначе. На ней установленный в конкретное значение процессорный коэффициент умножения перестает уменьшаться в простое, но под нагрузкой все равно увеличивается до 21.
реклама
И только при выборе Auto появляется возможность отключить Intel TurboMode tech. Но не в OC Tweaker, что было бы логично, а в подразделе CPU Configuration, расположенном на странице Advanced. Не очень удобно. Это тот редкий случай, когда в оверклокерском разделе стоило хотя бы продублировать ссылку.
Но раз уж мы его все равно нашли, сразу отметим самые интересные параметры CPU Configuration. Например, в нем присутствует возможность отключить три или два процессорных ядра, оставив, соответственно, одно или пару. Некоторые материнские платы Gigabyte позволяют получить даже трехъядерный процессор Core i7. На ASRock P55 Extreme сравнить четырехъядерник Intel с AMD Phenom X3 «в равных условиях» не получится :).
Больший практический интерес представляет выбор режима работы Turbo Boost. За это в ответе параметр Intel C-State Tech. Его включение активирует полноценный Turbo Boost, каким он был задуман самим производителем процессоров. Например, при загрузке только одного ядра Core i5 750 его множитель будет увеличен до 24. Да, в штатном режиме такой турборежим может дать неплохую прибавку производительности. А вот при разгоне грозит потерей стабильности.
Но возвращаемся на страницу OC Tweaker. Множители DRAM и шины QPI задаются путем выбора конечной частоты из списка, а рядом с каждым параметром указано его текущее значение. Удобно.
Приятно видеть, что в чем-то ASRock даже опережает Asus. На платах тайваньского гиганта до сих пор текущие значения выводятся блоками в строку, и ассоциировать их с конкретными параметрами не удобно.
Аналогично организован выбор задержек памяти. В BIOS Setup тестируемой платы они все вынесены в отдельный подраздел.
Следом в OC Tweaker идет блок напряжений. Первым делом здесь рекомендуется отключить снижение процессорного напряжения под нагрузкой (как называемый Vdroop), активировав Load-Line Calibration:
Процессорное напряжение можно задать двумя способами: вручную (Manual) и с помощью сдвига (Overdrive Offset).
В первом случае оно будет жестко зафиксировано и в отсутствии нагрузки снижаться не будет.
Overdrive Offset же подразумевает выбор некоторого «сдвига». Максимальное напряжение под полной нагрузкой будет равно штатному, увеличенному на эту дельту. А в простое оно будет снижаться настолько, насколько и должно. По крайней мере, в теории. Как это работает на практике, мы обязательно проверим. Сохранение работоспособности энергосберегающих технологий при разгоне – редкая пока возможность, она может стать серьезным плюсом материнской платы ASRock P55 Extreme.
Что касается напряжения, подаваемого на память, то ее контроллер встроен в процессор, и существует рекомендация Intel, устанавливающая максимальное безопасное значение на уровне 1.65 В. Именно такое напряжение фактически стало стандартом для планок оверклокерской памяти, предназначенной для процессоров Core i7 и i5. Но BIOS Setup платы ASRock P55 Extreme, как и положено, позволяет подать на память более чем два вольта.
Разумеется, потенциально небезопасные значения при этом выделяются красным цветом.
Для памяти, начиная с 1.7 В:
Для центрального процессора – с 1.45 В:
Приведем таблицу с диапазонами и шагами изменения основных напряжений:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|

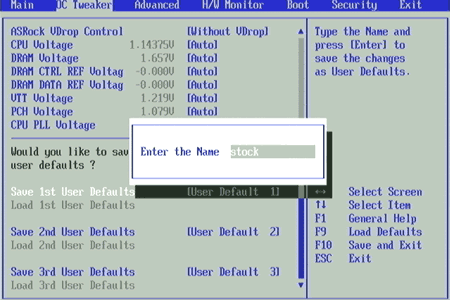

Здесь же в OC Tweaker можно сохранять и загружать профили настроек. Причем не только оверклокерских, а всего BIOS Setup. Максимум три штуки, запись на носители не поддерживается. Ну, хоть поясняющее суть набора настроек название для профиля ввести можно.
