Система охлаждения

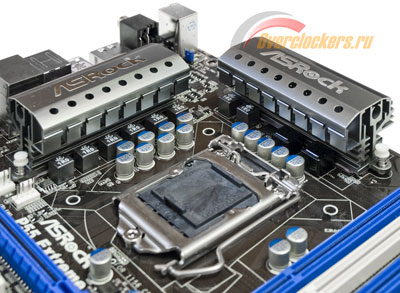

Система охлаждения ASRock P55 Extreme состоит из трех компонентов. Отдельными радиаторами снабжены две группы элементов процессорного преобразователя питания (на плате P55 Deluxe, напомню, они соединены тепловой трубкой).
Эти радиаторы только выглядят массивными. На самом деле они очень легкие и большой площадью оребрения похвастать не могут. Усугубляют ситуацию явно декоративные накладки с логотипом производителя, которые только осложняют продув радиаторов. Впрочем, каких бы то ни было признаков перегрева платы во время тестирования (в том числе и при разгоне) отмечено не было.
Радиатор южного моста Intel P55 Extreme также не самый серьезный. Но эта микросхема и правда очень холодная, предъявляемые ею требования к охлаждению минимальны. Так что здесь инженеров ASRock можно только похвалить за разумный подход. Радиатор низкий и картам расширения никак не помешает.
реклама
В качестве теплопроводящего интерфейса на всех элементах системы охлаждения платы используется так называемая «термолипучка». А крепятся радиаторы с помощью стандартных подпружиненных пластиковых защелок.
Система охлаждения ASRock P55 Extreme обходится без вентиляторов. Зато можно подключить пять своих. Четырехконтактных разъемов только два – процессорный в центральной части и CHA_FAN1 на нижнем торце платы. Остальные коннекторы ШИМ-регулировкой не снабжены. Интересно, что в верхней части платы разъемы для подключения вентиляторов отсутствуют.

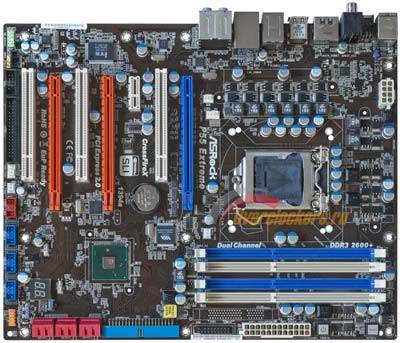

ASRock P55 Extreme с демонтированной системой охлаждения выглядит следующим образом:
Технические характеристики ASRock P55 Extreme
Процессор | Поддержка процессоров Intel® Core™ i7 и Intel® Core™ i5 для Socket LGA1156; Продвинутый дизайн системы питания V8 + 2; Поддержка технологии Intel® Turbo Boost; Поддержка технологии Hyper-Threading; Поддержка технологии Untied Overclocking; Поддержка EM64T. |
Набор логики | Intel® P55. |
Память | Двухканальная память DDR3; 4 x DDR3 DIMM; Поддержка DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, не буферизованная; Максимальный объем памяти: 16 ГБ*; Поддержка Intel® Extreme Memory Profile (XMP); *При работе под Windows® 32-bit компьютер сможет определить только 4 ГБ памяти. Это связано с ограничениями операционных систем. При работе под Windows® 64-bit в паре с 64-битным процессором система определит всю установленную память. |
BIOS | 16Мб AMI BIOS; AMI Legal BIOS; Поддержка "Plug и Play"; Совместимость с ACPI 1.1; Поддержка jumperfree; Поддержка SMBIOS 2.3.1; Индивидуальное изменение напряжений CPU, VCCM, SB, VTT Voltage; Поддержка I. O. T. (Intelligent Overclocking Technology); Поддержка Smart BIOS. |
Аудио | 7.1-канальный HD-кодек уровня Windows® Vista™ Premium с поддержкой защиты данных; ЦАП с динамическим диапазоном 110 дБ (ALC890B Audio Codec); Поддержка Premium Blu-ray audio. |
Сеть | PCIE Gigabit LAN 10/100/1000 Мб/с; Realtek RTL8111DL; Поддержка Wake-On-LAN. |
Слоты расширения | 2 x PCI Express 2.0 x16 (Один в режиме x16, Два в режиме x8 + x8); 1 x PCI Express 2.0 x16 (в режиме x4, 2.5ГТ/с); 1 x PCI Express 2.0 x1 (2.5ГТ/с); 3 x PCI; Поддержка ATI™ CrossFireX™, 3-Way CrossFireX™ и Quad CrossFireX™; Поддержка NVIDIA® SLI™ и Quad SLI™. |
Разъемы на плате | 6 x SATAII 3.0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 10, RAID 5 и Intel® Matrix Storage), NCQ, AHCI и Hot Plug; 1 x ATA133 IDE с поддержкой двух устройств IDE; 1 x Floppy; 1 x IR; 1 x COM; 1 x HDMI_SPDIF; 1 x IEEE 1394; 1 x TPM; Разъем для подключения вентиляторов процессора/корпуса/Power; 24-контактный разъем питания ATX; 8-контактный разъем питания 12 В; CD-in; Вывод аудио на переднюю панель корпуса; 3 x USB 2.0 (поддержка до шести USB 2.0). |
Задняя панель ввода/вывода | Панель ввода/вывода; 1 x PS/2 для мышки; 1 x PS/2 для клавиатуры; 1 x Coaxial SPDIF Out; 1 x Optical SPDIF Out; 7 x USB 2.0; 1 x Powered eSATAII/USB коннектор; 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED LED); 1 x IEEE 1394; 1 x кнопка Clear CMOS со светодиодом; Звуковые разъемы HD-аудио: Боковые динамики / Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон. |
Уникальные Особенности | ASRock OC Tuner; Intelligent Energy Saver; Instant Boot; ASRock Instant Flash; ASRock OC DNA; Hybrid Booster; CPU Frequency Stepless Control; ASRock U-COP; Boot Failure Guard (B.F.G.); Combo Cooler Option (C.C.O.); Ночное LED-освещение. |
Кнопки | 1 x кнопка Power Switch со светодиодом; 1 x кнопка Reset Switch со светодиодом; 1 x кнопка Clear CMOS со светодиодом. |
Комплект поставки | 1 x ASRock SLI_Bridge_2S; Инструкция по установке; Диск с программным обеспечением; Заглушка для задней панели ввода/вывода; Кабели Floppy/ATA 133; 4 x кабеля SATA (опционально); 2 x кабель питания SATA (опционально). |
Диск с ПО | Драйвера, утилиты, антивирус (Trial-версия), Adobe Reader. |
Аппаратный мониторинг и управление вентиляторами | Датчик температуры процессора; Датчик температуры корпуса; Тахометр для вентиляторов CPU/Chassis/Power; CPU Quiet Fan; Мультиконтроль скорости вентилятора ЦП/Шасси; Мониторинг напряжений +12V, +5V, +3.3V, CPU Vcore. |
Форм-фактор | Форм-фактор ATX: 30.5 x 24.4 см; Твердотельные конденсаторы (японские твердотельные конденсаторы на основе кондуктивного полимера). |
Операционные системы | Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. |
Сертификаты | FCC, CE, WHQL; EuP 2.0 Ready (Необходим блок питания, соответствующий стандарту EuP Ready). |
