Дизайн и возможности
Дизайн ASRock P55 Extreme на первый взгляд выглядит неплохо.

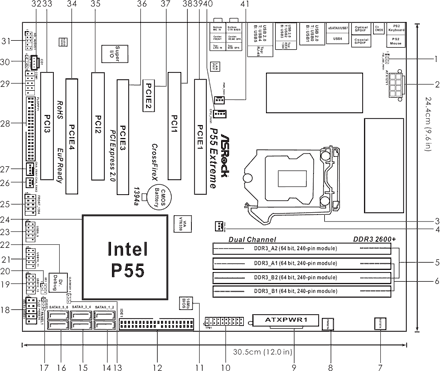

Показать легенду
|
Набор слотов расширения более чем достаточный. Кроме трех полноразмерных PCIe, здесь нашлось место еще одному односкоростному. А кого-то наверняка порадуют сразу три PCI. Правда, все они расположены непосредственно под слотами для видеокарт. Многочиповые конфигурации поддерживаются, но т.к. набор логики Intel P55 Express в состоянии обеспечить только 20 линий PCI-Express 2.0, два ускорителя будут работать в режиме 8 + 8. А третьему в любом случае достанутся лишь четыре линии.
реклама
Признаться, ваш покорный слуга давно не видел ATX-плат, на которых верхний полноразмерный слот PCIe был бы первым же вообще. Он оставляет не слишком много места процессорной системе охлаждения и модулям памяти. И действительно, на ASRock P55 Extreme нижние (на фото – левые) фиксаторы DRAM при открытии неизбежно упрутся в установленную туда видеокарту.
Да и от процессорного разъема слоты памяти отодвинуть отнюдь бы не помешало. А вот массивные радиаторы преобразователей питания вряд ли будут конфликтовать с системой охлаждения CPU: они не самые высокие.
С процессорным кулером связан и, наверное, самый интересный момент в дизайне ASRock P55 Extreme: на плату можно установить радиатор с креплением под разъем LGA775. Как известно, Intel, выпустив платформу LGA1156 + P55, недавно второй раз за год изменила расстояние между монтажными отверстиями процессорных систем охлаждения. Сначала, напомню, стали неактуальны крепления под LGA775 с их 72 мм между соседними дырками: для установки кулера на LGA1366 нужно было 80 мм. Большинство производителей систем охлаждения выпустили дополнительные крепления и обновленные версии своих самых интересных продуктов. А некоторые материнские платы на Intel X58 могут похвастать наличием двух наборов монтажных отверстий: разницы между 72 и 80 мм для этого достаточно. Такие универсальные платы быстро завоевали признание бережливых пользователей, не желавших тратиться на новую процессорную систему охлаждения.
Но когда с выходом LGA1156 появился третий вариант – 75 мм между соседними монтажными отверстиями, – казалось, что плат на Intel P55 Express с возможностью установки кулера от LGA775 мы не увидим. Просто «вытянуть дырки внутрь» не получится, т.к. данный подход лишит нас совместимости с системами охлаждения, крепящимися при помощи стандартных пластиковых защелок. Это, например, вся продукция компании Scythe. А также – Sanyo Denki, чьи системы охлаждения наиболее часто используют с процессорами Intel. Они еще называются «боксовыми».
Но инженеры ASRock и тут нашли выход: платы P55 Pro, Extreme и Deluxe все-таки могут похвастать вторым набором монтажных отверстий с расстоянием между соседними в 72 мм. Просто он «повернут» на несколько градусов по часовой стрелке. Выглядит это достаточно интересно. И, конечно, не является универсальным решением: с размещением на плате самых массивных процессорных систем охлаждения в таком положении могут возникнуть проблемы.
реклама
Мне удалось «примерить» на ASRock P55 Extreme несколько распространенных моделей кулеров. Крупные радиаторы в типичном положении – Thermalright IFX-14 и Ultra-120 eXtreme с вентиляторами, дующими назад, а также AXP-140 и Scythe Zipang, ориентированные внешними концами тепловых трубок вверх, – ожидаемо перекрыли верхний PCIe при использовании обоих наборов монтажных отверстий. Ухудшения совместимости от использования Combo Cooler Option (так называет свое решение производитель) при этом отмечено не было. А более компактный Scythe Ninja 2, наоборот, не касался вставленной в упомянутый слот видеокарты ни в одном из двух положений.
Как мы уже выяснили, несмотря на громкое название, тестируемая плата по всем признакам относится к среднему сегменту. Хотя на качестве элементной базы это никак не сказывается. На ASRock P55 Extreme не обнаружить конденсатора с жидким электролитом – все твердотельные, а питание центрального процессора выполнено по схеме 8+2. И дополнительный двухфазный преобразователь отвечает за оперативную память.

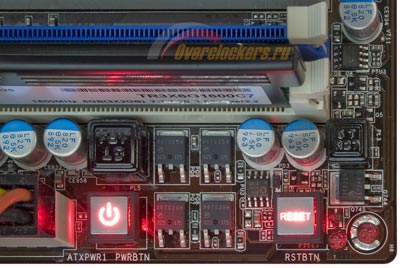

В правом верхнем углу материнской платы можно обнаружить кнопки включения системы и сброса. Их серебристые квадратики одинаковые по форме, но неплохо разнесены и внятно промаркированы. Третья кнопка – обнуления BIOS Setup – расположилась на I/O-панели ASRock P55 Extreme. И «Power», и «Reset», и «Clear CMOS» подсвечиваются яркими красными диодами.
Также на панели ввода-вывода платы разместились следующие разъемы:
- Пара портов PS/2 для клавиатуры и мыши;
- Коаксиальный и оптический аудио-выходы;
- Порт eSATA;
- Восемь USB 2.0;
- Порт Firewire;
- Сетевой разъем RJ45 (витая пара);
- Шесть аудио-джеков восьмиканального кодека.
Один из USB 2.0 совмещен с eSATA. Еще три разъема, позволяющие подключить остальные шесть «универсально-последовательных» портов, можно обнаружить в нижней части платы. Там же находится и второй Firewire.

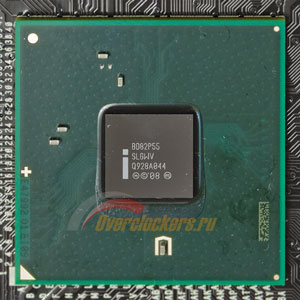

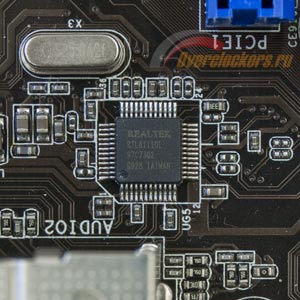

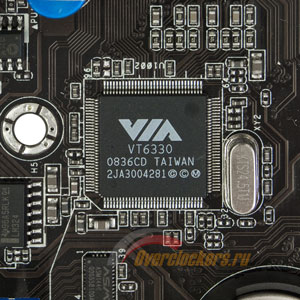

Поддержка IEEE 1394a реализована с помощью контроллера VIA VT6330. За локальную сеть отвечает Realtek RTL8111DL. Все шесть портов SATA на плате берут свое начало от единственной микросхемы набора логики P55 Express. А вот Parallel ATA и FDD чипсетами Intel давно не поддерживаются, они своим наличием на ASRock P55 Extreme обязаны дополнительным контроллерам JMicron JMB360 и ITE IT8720F соответственно.
