Система охлаждения
Одной из главных отличительных особенностей, выделяющих GA-EX58-Extreme из ряда ей подобных, является система охлаждения платы. Буквально: присутствующая также в ассортименте Gigabyte материнка GA-EX58-UD5 от героини сегодняшнего тестирования только системой охлаждения да нюансами комплектации и отличается.

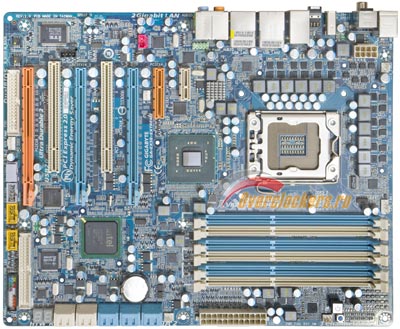

Без паутины радиаторов и тепловых трубок плата выглядит следующим образом:
Что называется, «почувствуйте разницу».
Система охлаждения Gigabyte GA-EX58-Extreme обходится без вентиляторов. Зато можно подключить шесть своих. Четырехконтактных разъемов всего два – процессорный сверху и, почему-то, SYS_FAN2 на нижнем торце платы. Остальные коннекторы ШИМ-регулировкой не снабжены.
Но вернемся к системе охлаждения GA-EX58-Extreme:
реклама

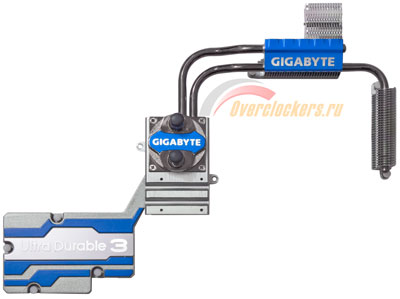

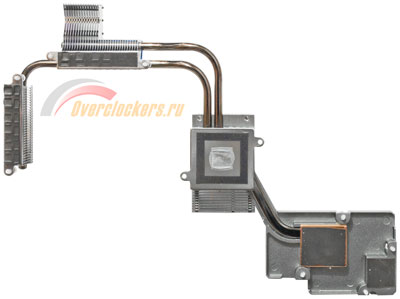

Посмотреть тут есть на что. Четыре основных блока, соединенные тепловыми трубками, количество которых на некоторых «участках» доходит до двух, выглядят действительно впечатляюще. Охлаждаются преобразователи питания процессора и обе микросхемы набора логики. И если теплосъемник южного моста обходится вообще без оребрения (зато крышечка красивая :), то все остальные дополнены достаточно серьезными наборными радиаторами.

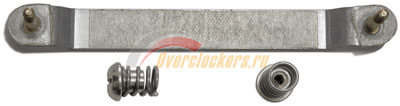

Для крепления столь монструозной системы охлаждения в основном используются обычные подпружиненные пластиковые защелки. Хотя ответственный за микросхему Intel X58 центральный блок прикручивается, да еще и с помощью планки с обратной стороны платы.

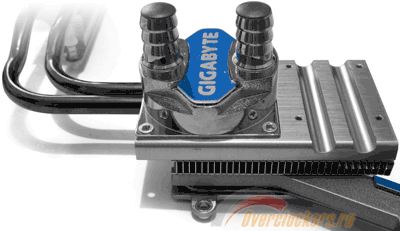

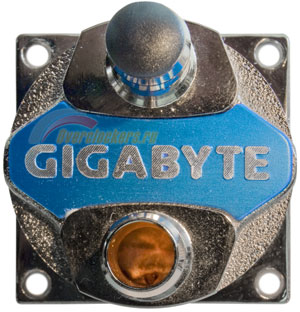

Но главной особенностью системы охлаждения Gigabyte GA-EX58-Extreme остается, конечно, водоблок на северном мосту. Точнее, на его радиаторе. В выдающуюся эффективность такого решения верится с трудом. Но все формальные признаки соблюдены: водоблок рассчитан на шланги с внутренним диаметром 10 мм, а его штуцеры типа «ёлочка» по умолчанию заботливо прикрыты пластиковыми заглушками.

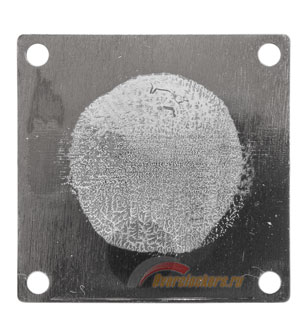

Основание – медное (снизу никелированное). Правда, обработка подвела. И контакт с распределительной пластиной основного радиатора призвана обеспечить буквально капля термопасты.
реклама
Но хорошо, что она вообще есть. Gigabyte GA-EX58-Extreme – первая плата из тех, что я видел, где в качестве термоинтерфейса использовалось что-то похожее на нормальную пасту. Кроме упомянутого сопряжения водоблока с радиатором, она обнаружилась и на самой микросхеме Intel X58.
Но и это далеко не все, что можно сказать про систему охлаждения тестируемой платы.

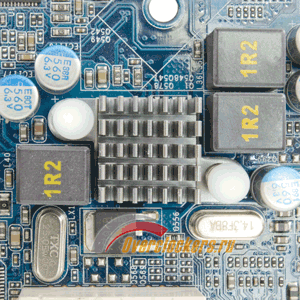

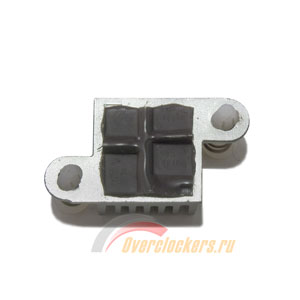

Во-первых, отдельным маленьким радиатором снабжены преобразователи питания северного моста:
Ну, а во-вторых, не стоит забывать про дополнительный комплектный модуль, которым можно еще «усилить» систему охлаждения Gigabyte GA-EX58-Extreme.

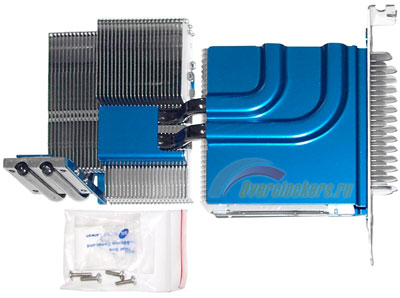

Половину поверхности «распределительной» пластины центрального радиатора системы охлаждения платы занимает водоблок. А желобки на второй как раз предназначены для установки дополнительного модуля. Для этого в комплекте присутствует пакетик с термопастой и четыре мелких винтика с потайной головкой.

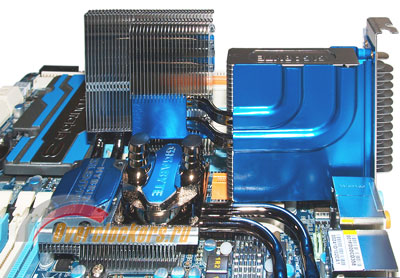

Модуль снабжен планкой, аналогичной тем, что фиксируют в корпусе карты расширения, и, будучи установлен на плату, выглядит следующим образом:
Вот теперь, пожалуй, все.
В целом система охлаждения Gigabyte GA-EX58-Extreme, конечно, производит впечатление. Она явно избыточна, да и без откровенных несуразностей в плане реализации не обошлось. Но больше – не меньше. Если такая система охлаждения поможет плате подтвердить результатами разгона свою «экстремальную» сущность, то вопросы отпадут сами собой.
А пока взглянем на
Технические характеристики Gigabyte GA-EX58-Extreme
CPU | an Intel® CoreTM i7 series processor in the LGA1366 package; (Go to GIGABYTE's website for the latest CPU support list); L3 cache varies with CPU. |
QPI | 4.8GT/s / 6.4GT/s. |
Chipset | North Bridge: Intel® X58 Express Chipset; South Bridge: Intel® ICH10R. |
Memory | 6 x 1.5V DDR3 DIMM sockets supporting up to 24 GB of system memory; Dual/3 channel memory architecture; DDR3 2100/1333/1066/800 MHz memory modules; (Go to GIGABYTE's website for the latest memory support list). |
Audio | Realtek ALC889A codec; High Definition Audio; 2/4/5.1/7.1-channel; Dolby® Home Theater; S/PDIF In/Out; CD In. |
LAN | 2 x Realtek 8111D chips (10/100/1000 Mbit); Teaming. |
Expansion Slots | 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2); 1 x PCI Express x8 slot, running at x8 (PCIEX8_1); (The PCIEX16_1, PCIE16_2 and PCIEX8_1 slots support 2-Way/3-Way; NVIDIA SLI/ATI CrossFireXTM technology and conform to PCI Express 2.0 standard); 1 x PCI Express x4 slot; 1 x PCI Express x1 slot; 2 x PCI slots. |
Storage Interface | South Bridge: 6 x SATA 3Gb/s connectors (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) supporting up to 6 SATA 3Gb/s devices; SATA RAID 0, RAID 1, RAID 5 and RAID 10; GIGABYTE SATA2 chip: реклама2 x JMB322 chips (Smart Backup): iTE IT8720 chip: |
IEEE 1394 | T.I. TSB43AB23 chip; Up to 3 IEEE 1394a ports (1 on the back panel, 2 via the IEEE 1394a brackets connected to the internal IEEE 1394a headers). |
USB | Integrated in the South Bridge; Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers). |
Internal Connectors | 1 x 24-pin ATX main power connector; 1 x 8-pin ATX 12V power connector; 1 x floppy disk drive connector; 1 x IDE connector; 10 x SATA 3Gb/s connectors; 1 x CPU fan header; 3 x system fan headers; 1 x power fan header; 1 x North Bridge fan header; 1 x front panel header; 1 x front panel audio header; 1 x CD In connector; 1 x S/PDIF In header; 1 x S/PDIF Out header; 2 x USB 2.0 / 1.1 headers; 2 x IEEE 1394a headers; 1 x power LED header; 1 x chassis intrusion header; 1 x power switch; 1 x reset switch. |
Back Panel Connectors | 1 x PS/2 keyboard port; 1 x PS/2 mouse port; 1 x coaxial S/PDIF Out connector; 1 x optical S/PDIF Out connector; 1 x IEEE 1394a port; 1 x clearing CMOS switch; 8 x USB 2.0 / 1.1 ports; 2 x RJ-45 ports; 6 x audio jacks (Center / Subwoofer Speaker Out / Rear Speaker Out / Side Speaker Out / Line In / Line Out / Microphone). |
I/O Controller | iTE IT8720 chip. |
Hardware Monitor | System voltage detection; CPU/System/North Bridge temperature detection; CPU/System/Power fan speed detection; CPU overheating warning; CPU/System/Power fan fail warning; CPU/System fan speed control. |
BIOS | 2 x 8 Mbit flash; Use of licensed AWARD BIOS; DualBIOS; PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b. |
Unique Features | @BIOS; Q-Flash; Virtual Dual BIOS; Download Center; Xpress Install; Xpress Recovery2; EasyTune (Note 6); Dynamic Energy Saver Advanced; Time Repair; Q-Share. |
Bundled Software | Norton Internet Security (OEM version). |
Operating System | Microsoft® Windows® Vista / XP / 7. |
Form Factor | ATX Form Factor; 305 mm x 244 mm. |
